Как сложить простую печь из кирпича своими руками: примеры с пошаговыми схемами

Советы от опытных печников

Мастера кладки печи советуют придерживаться следующих правил:

По рядовая схема кухонной плиты

• Для установки чугунной плиты на печь не рекомендуется использовать раствор, достаточно обеспечить герметичность асбестовым шнуром.
• После окончания работ по кладке печи, можно начинать строительство дымохода для системы отопления.
• Чистку топочного агрегата производят летом, а в холодный период рекомендуется пару раз почистить дымоход.
• При наличии сажи происходит закупоривание выхода дыма и от этого эффективность от работы печи не будет столь высокой.

Регулирование работы печи обеспечивается задвижкой, дверцей либо вьюшкой. Эти элементы подлежат постоянному контролю, а при необходимости производится их замена.

Перед тем, как принять решение выложить печь для отопления самостоятельно, рекомендуется ознакомиться с технической литературой.

Окончание кладки и просушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера ) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.

Современная русская печка своими руками

В новых домах распространена модернизированная русская печь, схема которой отличается от классической. Она, в отличие от классической, хорошо прогревает подпотолочную область, обеспечивая комфортный обогрев помещения. В ней предусмотрен летний режим, когда печь функционирует как кухонная плита, не прогревая помещение. Летом топливо горит в малом топливнике и горячие газы сразу улетают по дымоходу, не проходя по каналам, предназначенным для нагрева тела печи. Переключение режимов происходит путем установки и снятия «летней» заслонки горнила. В таких печах имеется водогрейный бак. Этот проект русской печи разработан в начале XX века инженером Иосифом Подгородниковым. Модернизированная русская печь, носит название «теплушка». Печи русские «теплушка» имеют габариты 1.3х1.3х2.4 м, и могут обогреть дом 35 м2. Печи именно этого типа стоят в домах большинства сельских жителей.

Иногда применяют другие виды печей, например, с маленькие печи с камином.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

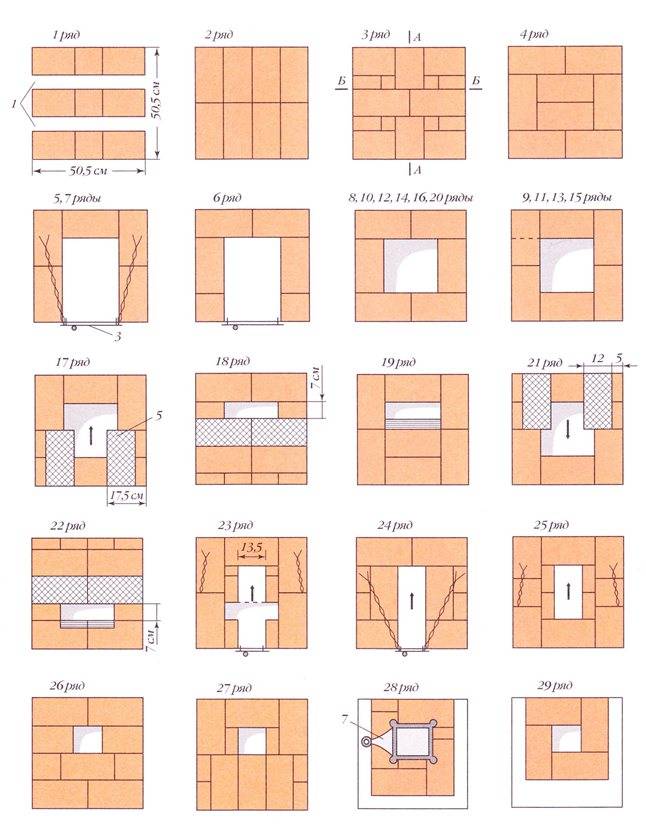

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

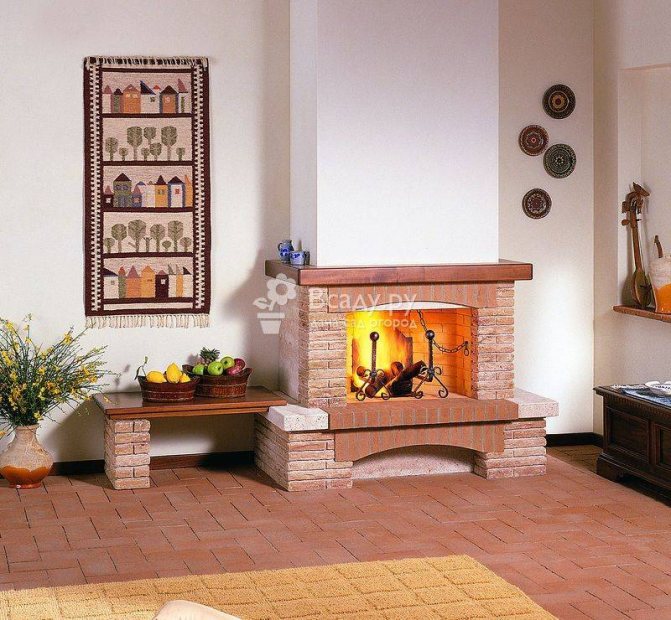

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Садовый очаг

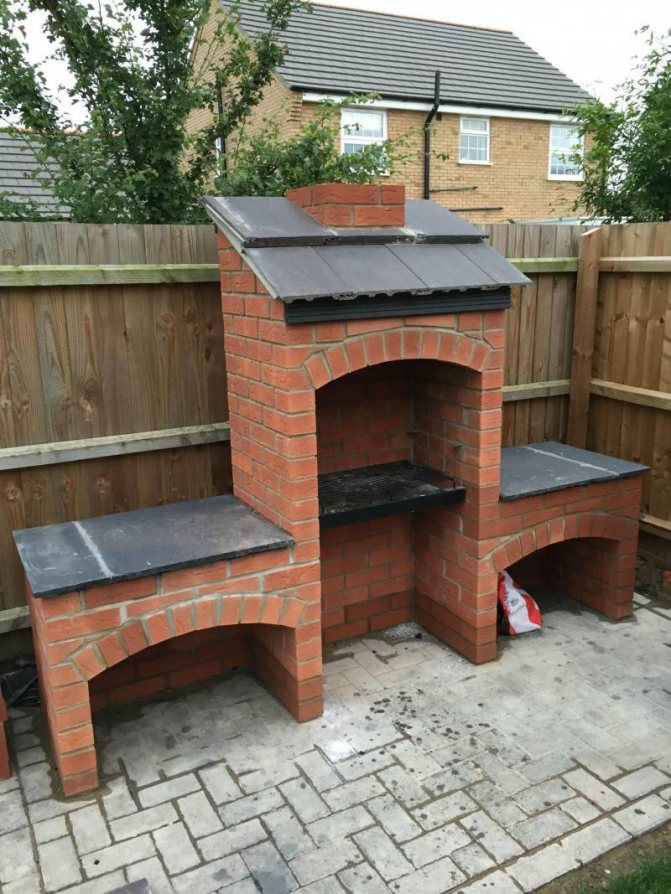

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Монтаж элементов

В процессе работы необходимо будет устанавливать отдельные элементы:

1. Между зольником и топкой устанавливается колосник, который можно сварить из арматуры с сечением около 11мм с промежутком в10мм.
2. Каменка расположена в самом верхнем секторе, к ней нужно приварить патрубок для отвода из топочного отдела продуктов сгорания.
3. Дверцы печи (зольника и топки) нужно оснастить петлями и щеколдами (задвижками).
4. Заднюю часть каменки на 1/3 заглушить листом из металла 300х600мм, с отверстием по центру для патрубка, который надо опустить в отсек на 120мм и приварить.
5. Каменку снабдить крышкой для выхода продуктов горения в дымоход.
6. Изготовить ещё одну крышку из миллиметрового металла, которая нужна для закрывания каменки пока топиться печь. Это обеспечивает длительное сохранение тепла в парилке и нагрева камней.

По завершению всех работ, швы нужно скрупулёзно зачистить. При желании печь можно покрыть специальной краской или лаком.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Дизайн интерьера маленькой кухни

Маленькая кухня требует хорошего дизайна. Функциональность — это то, что имеет значение здесь. Хороший способ увеличить интерьер небольшой комнаты для приготовления пищи — соединить ее с гостиной. Дизайн кухни стоит начинать с планировки. В маленькую кухню следует подобрать мебель, которая имеет несколько функций. Полуостров отлично справится с обустройством комнаты. Доказано, что он является отличным решением для небольших площадей. Позволяет максимально использовать поверхность небольшой комнаты, занимая мало места, поэтому вы можете удобно приготовить еду и съесть ее вместе. В свою очередь, пространство под полуостровом будет полезно для хранения кухонных безделушек и монтажа розетки.

Русская печь «Теплушка»

Кладка русской печи, как любое сооружение, использующее открытый огонь, в топочной части делается из огнеупорного кирпича. Такой кирпич производят из шамотной глины, потому в народе его называют «шамотный». Такой же кирпич применяют для кладки каминов. Остальные элементы печи выполняются из керамического кирпича.

Комбинированная русская печь теплушка

Как в любая печь, русская печка содержит металлические (чугунные) элементы – заслонки, дверцы. Ими следует запастись заранее. Для строительства понадобятся:

1. Дверцы: поддувальная 250х140 мм – 2 шт.; прочистная 130х140 мм – 2 шт.; топочная 250х205 мм – 1 шт.
2. Колосниковая решетка 380х250 мм.
3. Три задвижки: 260х260;мм 180х140 мм; 140х140 мм.
4. Вьюшка, имеющая диаметр 230 мм.
5. Заслонка варочной камеры (горнила) 450х380 мм.
6. Водогрейная коробка 500х120х280 мм.
7. Двухкомфорочная чугунная плита 400х700 мм.
8. Стальные полосы 1000х50х2 мм и 1450х25х2 мм.

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.

А. Задвижка Б. Искрогасительный зуб В. Плита Г. Топка Д. Плита Е. Боковой разрез Ж. Разрез спереди

Характерные особенности:

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.

Устройство сооружения, как это работает

Маломощная печка груба не способна использоваться постоянно, что делает ее непригодной для суровых климатических условий и круглогодичного использования.

Для того чтобы варочное пространство могло использоваться в полной мере, устранены некоторые детали стандартного обогревательного сооружения: нет дымового зуба, который бы задерживал выделяемые продукты горения топлива. Не следует экономить на топливном сырье, так как тяга грубки усилена, а подобное сочетание повлечет большие потери тепла, существенное снижение эффективности прогрева комнат.

Сама обогревательная установка состоит из нескольких частей:

• в самом низу расположено поддувало, при помощи которого регулируют силу тяги и убирают осыпающуюся золу;
• далее идет топка, непосредственно внутри которой происходит процесс сгорания топлива;
• канальный щиток для выведения газа, применяемого с целью снижения их теплового показателя, а также обогрева дома;
• поверхность для приготовления пищи располагается прямо над камерой сгорания древесины или угля, поэтому нагревается очень быстро, поддерживает температуру;
• дымоход для выведения продуктов сгорания.

Печное отопление работает по следующему принципу. Внутрь топочной камеры помещают сырье для розжига (древесную щепу, кусок бересты) и поджигается спичками. Когда все немного разгорится, кладут легкие, тонкие дрова, а потом все крупнее и тверже

Важно использовать сухие материалы, иначе ничего не разгорится

Ширина, на которую распахнуто поддувало, помогает регулировать силу потока поступающего воздуха. Чем сильнее открыта дверца, тем больше сила тяги и тем быстрее прогорят дрова.

Особенности устройства

Функционирование конструкции осуществляется по канальному принципу, когда умышленно удлиняется расстояние прохождения нагретых газов. Они по этой причине отдают телу сооружения больше тепла. Особых физико-химических и термодинамических нюансов попросту нет, поэтому нарушить что-то в системе практически невозможно. (См. также статью Обогреватели для дачи: особенности .)

Современные малогабаритные печи для дачи такого типа являются предшественниками средневековых аналогов, появившихся на территории нынешних Нидерландов. Небольшие габариты объясняются тесными помещениями того времени. Требовалось создать относительно малую, но эффективную систему обогрева.

Устройство печи размером 89×63,5 см.

Изначально изготавливались конструкции с топкой, которая имела глухое дно, но со временем вниз была добавлено поддувало. Отдельные камеры стала разделять колосниковая решетка. Когда из обихода вышли арочные своды, сооружать системы начали даже мастера с низкой квалификацией.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Отопительная печь из кирпича Сергея Михайлова (чертежи)

Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе.
	А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку)

Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.

Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.

Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).

Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).

Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18)

А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку

Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез

A. Зимняя задвижка Б. Летняя задвижка В. Хайло

Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.

5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».

6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.

Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

Топка для печи барбекю

Следующий ярус включает в себя топочное отделение и стенки (перегородки). Кладку топки выполняют из двух рядов кирпичей. Внутри стенки выкладывают из огнеупорного кирпича, а отделочный кирпич идет на внешнюю сторону.

Стандартный размер топочного отделения составляет 600 * 700 мм. Выкладывают для топки с прямоугольным проемом 9 рядов кладки, для арочного проема достаточно стенок высотой в 7 рядов.

Топочную камеру достраивают еще 2 рядами кирпичей. Затем длину рядов начинают сокращать для формирования дымохода. Боковые стенки убавляют на 1/4 кирпича в каждом ряду, а заднюю и переднюю стенку убавляют на полкирпича. Таким способом выкладывают 7 рядов.

Затем обустраивают дымоход. Не следует делать трубу для отвода дыма очень высокой. Рекомендуется выложить 12-14 рядов кирпича.

Не имея достаточного опыта работы, можно справиться с оборудованием печи барбекю из кирпича не только самой простой конструкции.

При внимательном подходе сложить своими руками получится и более сложный вариант печи барбекю.

Как самостоятельно смешать глиняный раствор

Русская печь своими руками – это красивая аккуратная кладка, которой предшествует труд по замесу раствора. Сооружение русской печи требует примерно 3,5 м3 раствора. Следует заранее подготовить необходимое количество ингредиентов в соответствии с пропорциями их содержания в смеси. Воды понадобится примерно ¼ от объема глины. Например, на 1.1 м3 глины и 2.3 песка нужно 0,27 куба воды.

Тарой для раствора может служить железная бочка или деревянный ящик, обитый жестью. Глину необходимо предварительно замочить в воде на двое суток. После этого можно добавить песок и начать смешивание раствора. Можно это сделать без механического оборудования, перемешивая глину ногами. Для этого понадобятся высокие резиновые сапоги. Мешать смесь следует до тех пор, пока она не станет однородной.

Важно: удалите все камешки и крупные комки из смеси. Ширина швов кладки обычного кирпича 5 мм, шамотного – 3 мм

Крупные включения будут мешать работе.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Кладка простой печи барбекю

Схема укладки должна быть определена заранее. Стенку кладут в полкирпича, используя для скрепления бетонный раствор.

В зависимости от формы проемов высоту стен выкладывают в 80 см для прямоугольных проемов, для арочных достаточно 60 см.

Прямоугольный проем сверху закрывают металлическим профилем, который служит основой для кладки кирпичей. Арочный проем сверху формируют при помощи каркаса из досок. Кирпич укладывают на этот каркас и дают раствору застыть.

a07ff0f2bc47417ca4e38dc4d992141a.jpe

8e74616542904f5ee431a56554ab2816.jpe

В процессе кладки необходимо установить трубу, если будет мойка. Через эту трубу пойдут шланги для водопровода.

В процессе кладки надо помнить о трех важных правилах:

• качество кладки проверяется по ширине швов (швы должны быть ровными),
• между столом и верхним краем проема должно быть не менее 2 рядов кирпичей,
• арочный проем сверху обязательно имеет центральный кирпич.

После обустройства нижнего яруса печи необходимо выполнить стяжку конструкции, предусмотрев место для мойки.

Устанавливают деревянную опалубку, после заливки стяжка сохнет около трех суток.

Затем устанавливают столешницы.

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

Но и длительное замачивание кирпичей перед работой также не допустимо, ведь в этом случае он попросту напитается водой, которую в дальнейшем передаст раствору. Это также будет иметь свои негативные последствия.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Плюсы и минусы

Достоинства мини-печей:

• небольшие размеры позволяют устанавливать в маленьких помещениях с учетом рекомендуемых отступов от стен без потерь общей площади;
• качество и соответствие нормам пожарной безопасности делают их безопасными при монтаже в деревянных садовых домиках;
• в зимний период печи легко демонтируются и убираются в кладовку для предотвращения кражи;
• качества материалов позволяют приборам легко переносить длительные перебои в работе и нахождение в сыром и неотапливаемом помещении;
• печи – камины небольших размеров стоят значительно меньше больших моделей. Поэтому их можно купить и наслаждаться видом горящего огня;
• простота конструкции и небольшое количество материалов позволяют сделать такие приборы своими руками;
• проявив немного фантазии можно сделать такую малютку предметом украшения интерьера дома.

Из недостатков можно выделить только то, что в небольшую топку помещается мало дров, поэтому сокращается срок прогорания закладки. Это может вызывать неудобства, особенно при потребности подкладывать топливо ночью. В остальном достоинства маленьких конструкций неоспоримы.

Дополнительные советы по выбору материала

Сравнительная таблица кирпича

Следует покупать для печной кладки материалы из глины коричневого цвета. Они с успехом выдерживают резкие перепады температур, а если печь долго не эксплуатировалась, кладка не растрескается.

Не стоит делать выбор в пользу силикатного, отлитого или прессованного кирпича – их структура не выдержит нагрузки.

Шамотный кирпич наиболее подходит для выполнения кладки печи, так как выдерживает температуру до 13500С. Его также можно применять для возведения всей конструкции, а можно выложить им лишь внутреннюю версту.

Использование кирпича марки ША 8 желтого цвета с краплениями или ША от 22 до 45 – отличное решение для кладки печи, только не для помещений с повышенным уровнем влажности, так как его эксплуатация возможна только при 60% влажности.

В таких помещениях, как баня лучше всего использовать следующие виды кирпича:

• керамический;
• огнеупорный;
• клинкерный.

С учетом всего вышеизложенного можно добиться безупречного результата.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.
