Дымоходы для твердотопливных котлов

Коаксиальная и раздельная системы

Все дымоотводящие системы делятся на две группы: с естественной тягой и принудительной. Первая – это когда топочные газы отводятся по вертикально установленному дымоходу, а в топку газового котла поступает воздух для сжигания топлива через поддувало. Такой котел называется с открытой топкой.

Есть котлы с закрытой топкой, в камеру сгорания которых воздух попадает через сам дымоход. Последний носит название коаксиальный. Вторая система называется раздельной. Чем они отличаются друг от друга?

Коаксиальная система дымоудаления

Коаксиальный воздуховод – это две трубы, вставленные друг в друга. Через внутреннюю трубу выводятся топочные газы, через зазор между трубами воздух поступает в топку. Идеальная конструкция с прекрасными характеристиками. Сегодня ее стали часто использовать в частном домостроении, где установлены котлы небольшой мощностью.

Коаксиальная система дымоудаления является пожаробезопасной, потому что топочные газы не нагревают внешнюю трубу. Последнюю обычно выводят через стену, около которой газовый котел и поставлен.

Раздельная система дымоудаления

Раздельная система дымоудаления – это две отдельно расположенные трубы. Через одну отводятся топочные газы, через другую в топку поступает свежий воздух. То есть, в конструкции газового котла два патрубка. Эта разновидность дымоходных труб чаще всего используется в котлах большой мощности, в которых сжигается большое количество топлива, а для этого нужен большого диаметра дымоход.

Необходимо отметить, что для систем раздельного дымоудаления можно использовать любые готовые дымоходы из разных материалов. Основное к ним требование ничем от дымоходов с естественной тягой не отличаются. Но на первом месте стоят условия пожарной безопасности.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

• простота и низкая стоимость монтажа;
• нет потребности установки приточно-вытяжной вентиляции;
• высокая мощность агрегатов такой конструкции, что отапливают большие площади;
• некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
• долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Автономное отопление с помощью газа очень распространено в промышленности и среди владельцев частных домов, однако это удобство стало необходимым и в квартирах.

Но по некоторым причинам установка газового котла в квартире была невозможной, а теперь эта проблема полностью решена.

Условия установки газового котла

Для обустройства автономного газового отопления необходимо наличие системы вывода дымовых газов, выполненной по всем нормам. Традиционной системой отвода газа является дымоход. Его конструкция обеспечивает наличие естественной тяги. Именно она и вытягивает дымовые газы из котла и обеспечивает необходимое количество воздуха для поддержания процесса горения.

Котлы с естественной тягой

Котлы с естественной тягой оснащены камерой сгорания открытого типа, воздух для горения втягивается за счет тяги из помещения котельной. Такая система не обеспечивает 100% вывод продуктов сгорания, какая-то часть все равно проникает в комнату. Эти два фактора значительно ухудшают качество воздуха в помещении. Именно с этими неудобствами связаны трудности установки газового котла в маленькой квартире.

Котлы с принудительной тягой

Для решения проблемы обустройства традиционного дымохода, сжигания кислорода и скопления угарного газа в помещении котельной были разработаны котлы с камерой сгорания закрытого типа. В них для вывода дымовых газов предусмотрен специальный вентилятор (дымосос).

Так как тяга создается с помощью электрического прибора, ее интенсивность не имеет прямой зависимости от сечения и высоты дымохода, поэтому вывод продуктов сгорания котлов с принудительной тягой осуществляется за счет специальной коаксиальной дымовой трубы.

Конструктивные особенности

Керамическая труба для дымоотвода имеет многослойную конструкцию.

Она состоит из таких элементов:

Одноходовый керамический дымоход

• внутри находится трубопровод из керамики;
• следующий слой состоит из надежной теплоизоляции. Она выполняется из двух половинок, которые надежно окутывают трубу;
• прочный кожух из бетона или другого надежного материала;
• армирующие элементы, которые создают более жесткую и надежную конструкцию.

Также в комплектацию керамического трубопровода должно входить специальные приспособления, которые защитит систему от попадания атмосферной влаги и от ветра.

Также дополнительно могут предоставляться элементы для проведения монтажа и подключения дымохода к котлу или печи.

Коаксильная труба

Особые требования предъявляются также и к трубе выброса-забора газов. В бездымоходных газовых котлах все продукты горения выводятся через горизонтальную трубу, в качестве которой чаще всего используется коаксиальный дымоход. Диаметр такого дымохода составляет порядка 11 см, он входит в комплект поставки котла. Выводится дымоход через стену дома прямо на улицу. Проектировка коаксиального дымохода допускает не только вывод дыма на улицу, но также и воздухозабор. По своей конструкции труба состоит из двух вложенных друг в друга труб. При этом внешняя предназначена для подачи воздуха, в то время как внутренняя удаляет отработанные газы.

Стоит также отметить, что отработанные газы бездымоходного котла достаточно вредны для здоровья. Коаксиальная труба выводится сквозь ту наружную стену, на которой нет выходов систем вентиляции или окон.

Как правильно закрепить трубопровод для отвода продуктов горения?

Лучше всего производить крепление трубопровода при помощи стальных прутиков диаметром не меньше 10 мм. Также это можно сделать, используя готовый арматурный комплекс, который предоставляет производитель. Его нужно монтировать в уже существующие отверстия в бетонных блоках, после чего фиксировать при помощи свежеприготовленного цементного молочка.

Монтаж керамического дымохода

Внешняя труба может укрепляться при помощи надежного металлического корсета из уголков и ленты. Также можно произвести дополнительное бетонирование с армированием всего вентиляционного канала, начиная от основания.

Защита твердотопливных котлов от перегрева с помощью радиатора отопления

В качестве радиатора охлаждения здесь использован стальной панельный радиатор 22 типа размером 500х600 мм.

Я решил провести тест: проверить, за сколько времени закипит котёл, если отключить циркуляционный насос. У нас котёл Стропува, и горит он около суток.

Поэтому наш тест пройдёт в два этапа:

•  День 1. Растапливаем котёл, ждём, когда он наберёт температуру 60 градусов и отключаем циркуляционный насос. Засекаем время, за которое теплоноситель в котле нагреется до 100 градусов.
• День 2. Из схемы обвязки убираем радиатор, растапливаем котёл и отключаем циркуляционный насос. Засекаем время, за которое теплоноситель в котле нагреется до 100 градусов.

О системе отопления в этом доме

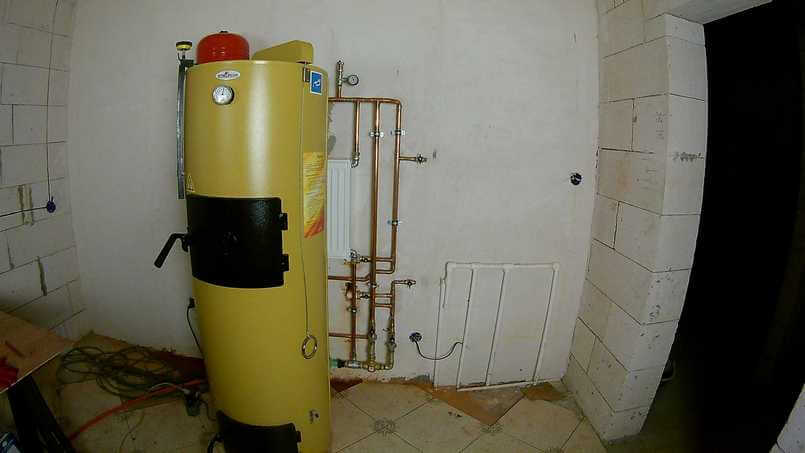

В этом доме нет котельной. Заказчик решил разместить котёл на кухне. Я несколько раз пытался его отговорить, но, как говорится, «хозяин — барин». Думаю, через некоторое время он передумает.

Заказчик выбрал дровяную версию котла Stropuva, мощностью 15 кВт. За котлом размещается радиатор охлаждения и обвязка котла, выполненная из меди.

В обвязке установлен трёхходовый термостатический клапан, защищающий обратку котла от охлаждения. Обвязка котла состоит из трёх контуров. Первый контур обслуживает радиаторы. Здесь реализована коллекторная разводка трубопроводов для радиаторов. Коллекторная группа размещена за стеной, в помещении ванной.

Второй контур — тёплые полы. Насосно-смесительный узел размещён за котлом, ниже радиатора охлаждения. Коллекторная группа тёплых полов также размещена в помещении ванной. Третий контур — загрузка бойлера косвенного нагрева.

Он ещё не установлен. Но для него в обвязке котла есть специальные краны. В помещении ванной мы разместили коллекторные группы. Тёплые полы укрывают помещения кухни, ванной, коридор и прихожую. Радиаторы установлены в спальных комнатах и гостиной.

День 1. Испытание котла с радиатором

Котёл нагрелся до 60 градусов, я отключил циркуляционный насос и стал ждать, когда температура в котле поднимется до 100 градусов. За полчаса температура на котле поднялась до 95 градусов и остановилась.

Прошло 3 часа с момента отключения насоса, и температура на котле не поднялась выше 95 градусов. Дольше ждать не стал, запустил циркуляционный насос в штатном режиме.

День 2. Испытание котла без радиатора

Котёл нагрелся до 60 градусов, отключаю циркуляционный насос и жду, когда температура в котле поднимется до 100 градусов. Без радиатора температура в котле поднялась до 100 градусов чуть больше, чем за 30 минут. Включил циркуляционный насос.

Оказывается, радиатор соединённый с котлом самотёком защищает от закипания. Наш эксперимент можно посмотреть в видео.

Главные преимущества дымоходов Schiedel

Керамические дымоходы Schiedel соответствуют требованиям противопожарной безопасности. Гладкая внутренняя поверхность трубы препятствует скоплению и возгоранию сажи, является износоустойчивой и стойкой к воздействию большой температуры. Системы Шидель – это современное оборудование, что подходит для оборудования с любым источником энергии.

Дымоход Schiedel

Основные достоинства дымоотводов Шидель:

• Устойчивость к воздействию кислот;
• Устойчивость к воздействию конденсата;
• Выдерживает температуру до 1200 °С;
• Универсальность – подходит для жидкого, твердого и газообразного топлива;
• Вывод угарного газа производится через конусообразное устье из нержавеющей стали;
• Защита внешней части от воздействия атмосферных осадков;
• Простой монтаж, благодаря отменной заводской сборке;
• Полная герметичность конструкции;
• Доступная стоимость;
• Гарантия 30 лет от производителя.

Способы регулирования тяги в дымоходе?

Усилитель тяги в дымоходе или насадка для увеличения, улучшения плохой тяги в трубе, можно сделать и своими руками. Выше уже описывалось три способа, которые позволят справиться с усилением тяги. Установка козырька – это наиболее простой способ, который позволит регулировать силу потока, открывая и закрывая заслонку. Кроме того, при исправном дымоходном канале, усиление или понижение также можно регулировать обычной заслонкой. Но, при этом не забывайте контролировать регулятор подачи воздуха (в простонародье поддувало).

Кстати, можно использовать в качестве регулятора и вентиляторный усилитель тяги дымохода, установленный своими руками. При покупке учитывайте размеры, высоту, конструкцию используемой насадки. Подробней о вентиляторе поговорим в следующем разделе.

Виды дымоходов

Существует два типа дымоходов – для газовых и твердотопливных котлов. Независимо от вида и формы дымохода, важнейшим его показателем является тяга. От нее зависит скорость перемещения продуктов сгорания. Возникает тяга на фоне различия температурных показателей и давления между улицей и домом. Как показывает практика, тяга в ровных дымоходах, которые не имеют никаких изгибов, намного лучше.

Дымоходы бывают разных типовДлина дымохода влияет на тягу

Для твердотопливных котлов

О качестве тяги в дымоходе для твердотопливных котлов могут свидетельствовать несколько факторов. К ним относятся:

• запах дыма в доме (говорит о недостаточной тяге);
• в дымоходе появилось гудение или шум (говорит об избыточной тяге – ее необходимо уменьшить).

Как выбрать место для дымохода

При покупке дымохода нужно обращать внимание на термостойкость изделия. При горении температура газов достаточно высокая, поэтому материал, из которого дымоход изготавливался, должен без проблем выдерживать подобные температурные колебания

Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич.

Выбранный дымоход должен быть термостойким

Изделие из огнеупорного кирпича способно выдерживать температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому кирпич часто используют при внутренней облицовке. Но данный материал также имеет и минусы. Например, при длительном нагревании на кирпиче появляется конденсат, который со временем приводит к повреждению дымохода.

Горизонтальное и вертикальное размещение

Сталь – второй по популярности материал для дымоходов. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к разным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Подобные показатели достигаются за счет особенного химического состава материала.

Для газовых котлов

Такие дымоходы обязательно должны быть качественными и безопасными. Стоит отметить, что дымоходы для газовых котлов имеют одну проблему – появление конденсата. Как правило, конденсат появляется из-за неправильного монтажа дымохода или при попадании прохладного воздуха. Как и в случае с твердотопливными котлами, дымоходы для газовых котлов изготавливаются из разных материалов

Разнообразие изделий создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными видами дымоходов, предназначенных для газовых котлов

Дымоход для газового котла

Таблица. Разновидности дымоходов для газовых котлов.

Название, фото
Описание
Из нержавеющей стали
Изделия из данного металла просты в монтаже. К тому же нержавеющая сталь неплохо противостоит раздражителям кислотной природы. Срок службы дымоходов, выполненных из нержавейки, намного больше, чем изделий из обычной стали.
Эмалированный
Внутренняя поверхность изделий не подвергается скоплению сажи, поэтому эмалированные дымоходы хорошо подходят для газовых котлов.
Дымоход-сэндвич
Разновидность дымоходов, преимущественно используемая для домов без кирпичной шахты. Среди всех преимуществ сэндвича стоит выделить неспособность дымохода скапливать влагу

Это важно, особенно для зданий из бруса.
Коаксиальный
Используются коаксиальные дымоходы в тех случаях, если постоянную циркуляцию воздуха в здании обеспечить не удается. Само изделие представляет собой две трубы разного размера, вставленные друг в друга

Дымоход обеспечивает полное сгорание топлива в котле.

Основные виды сборки дымоходов

Выбираем котел

После того, как вы определились с топливом, которое будет использовать твердотопливное отопление загородного дома, следует выбрать котел. Условно котлы для твердого вида топлива можно разделить на такие группы:

1. классические;
2. автоматические;
3. пиролизные;
4. длительного горения.

Классические котлы

Классические котлы подразумевают такой принцип работы: твердое топливо сгорает в пламени для того чтобы получилось тепло, как в случае с обычным костром. Горение оптимизируется специальной колосниковой решеткой для того чтобы подавался воздух для горения снизу. А количество этого воздуха регулируется настройками шабера и подачи воздушной массы в топку горения вручную. Топливо загружают через верхнюю дверцу, а зола удаляется и регулируется горение – через нижнюю. Теплообменник котлов может быть из стали или чугуна. Преимущества классических котлов: возможность функционировать на 2-х видах топлива (минимум), часто также можно монтировать газовую или жидкотопливную горелку, независимость от энергии. Среди недостатков: требуется частая загрузка топлива, также нужно место для хранения топлива и отдельное помещение для котельной.

Классический твердотопливный котел

Пиролизные котлы

Пиролизные котлы – применяют для горения газы от разложения топлива. Это обусловлено действием высокой температуры при недостаточном количестве воздуха. В структуру котла входит две камеры, которые разделены колосниками: нижняя для загрузки и камера сгорания.

Процесс горения здесь таков: топливо закладывается и поджигается, дверца топочной камеры закрывается. В верхней камере активируется вентилятор наддува, служащий для смешивания воздуха тления нижней камеры с чистым воздухом. Смесь начинает воспламеняться и через форсунки из керамики направляет огонь на топливо. Без доступа кислорода топливо обжигается – так случается пиролиз, то есть, разложение и газификация топлива. Так, процесс будет идти, пока топливо полностью не сгорит. Так и происходит отопление на твердом топливе. Достоинства пиролизных котлов: высокий КПД (до 90%), топливо горит на одной загрузке до 10 часов, снижены требования к дымоходу, высокий уровень экологичности. Недостатки: высокая стоимость, зависимость от энергии, нестабильное горение при неполной загрузке, очень высоки требования к сухости дров и др.

Пиролизный котел

Автоматические котлы

Автоматические котлы – здесь автоматизированы такие процессы, как загрузка топлива и уборка золы. В котлах такого типа есть бункер автоматической подачи топлива – транспортерный или шнековый. Чтобы горение было стабильным, топливо должно быть однородным по составу и размерам. Преимущества таких котлов: высокий КПД (до 85%), длительность работы, ограниченная емкость бункера, предназначенного для автоматической подачи, и однородность топлива обеспечивают возможность точной настройки процесса горения. Среди недостатков: высокая цена, зависимость от энергии, необходимость отдельного помещения, отдельного пожаробезопасного золоприемника, а также – квалифицированного обслуживания.

Автоматический твердотопливный котел

Котлы длительного горения

Еще один тип котлов, которые использует отопление загородного дома твердым топливом, это котлы длительного горения. Здесь специальными приемами поддерживается длительное горение. Такое горение может быть обеспечено двумя системами: канадской системой котлов Булерьян и прибалтийской системой Стропува. Булерьян – это двухкамерная печь горения дров, которая разделена горизонтально. Внизу осуществляется тление, газы идут в верхнюю камеру, там перемешиваются с вторичным воздухом через жиклер, после чего топливо дожигается. Стропува – это высокая бочка до 3 м высотой, наполненная дровами и накрытая подвижной крышкой с дымоходом. Сначала дрова поджигают, после чего они экономно горят, нагревая носитель тепла по рубашке бочки, подача воздуха регулируется в автоматическом режиме.

Котел длительного горения

Газовый котел, но на каком газе?

Газовые котлы работают не только на магистральном газе (метане), но и на сжиженном в баллонах (пропанобутановая смесь). После того как специалист заменит форсунки и установит настройки давления на газовом клапане, агрегат легко переходит с жидкого газа на обычный или наоборот. Но для самого пользователя ситуация кардинально меняется.

По эксплуатационным затратам и сопутствующим расходам сжиженный газ существенно проигрывает магистральному и выступает как бы уже в другом эшелоне, где составляет конкуренцию дизельному и твердому топливу. Если магистральный газопровод доставляет топливо прямо в котел, то при использовании сжиженного газа потребителю придется самому решать проблему доставки и хранения топлива. Потребуется приобрести и установить на участке газгольдер, желательно с удлиненной горловиной резервуара для поддержания производительности зимой, не стоит забывать про русские морозы. Для отопления дома площадью 200 м² нужен газгольдер объемом 2700 л, для дома площадью 400 м² больше подойдет резервуар на 4800 л. Полная стоимость установки газгольдера (4800 л), включая земляные работы и ввод в эксплуатацию начинается от 200000 руб. Цена пропан-бутана по Московской области с учетом доставки около 15 руб./л.

Установка газгольдера

Теплотворная способность различных видов топлива:

Вид топлива	Теплотворность
Сухие дрова	3,900 КВт/кг
Влажные дрова	3,060 КВт/кг
Антрацит	5,800 КВт/кг
Бурый уголь	2,900 КВт/кг
Дизельное топливо	11,700 КВт/кг
Природный газ	10,000 КВт/м³
Сжиженный газ	20,800 КВт/м³
Евродрова	5,300 КВт/кг
Пеллеты	5,000 КВт/кг

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

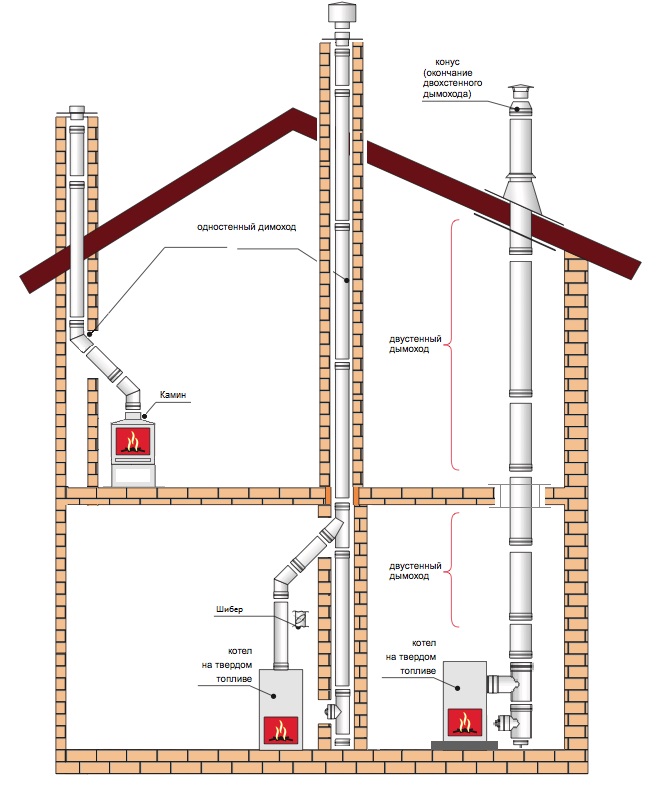

Виды дымоходов

Система удаления отходов сгорания топлива необходима для устройства банных печей, газовых котлов, популярность моделей зависит от качества конструкции, материалов, из которых она изготовлена, как правило, это керамика, кирпич, нержавеющая сталь. Разберем какие бывают типы дымоходов:

• трубы можно размещать внутри капитальных стен;
• монтировать отдельно стоящие каналы, изготавливая их, например, из сэндвич панелей;
• еще одни вариант размещения, который необходимо обозначить — наружное крепление оборудования к фасаду здания, при помощи держателей.

Для частного дома с кирпичными перекрытиями, наиболее подходящим будет первый вариант, он не нуждается в дополнительных затратах, оборудовать систему можно самостоятельно, одновременно со строительством здания.

Камины, печи подразделяются по методу удаления продуктов сгорания на две основные категории:

• естественный отвод газа создается за счет тяги;
• принудительной происходит благодаря интегрированному в котел вентилятору.

Для второго варианта лучше смонтировать компактную коаксиальную систему.
Одностенные конструкции представляет собой трубу из нержавейки толщиной 0.6 – 1.0 мм. Такие изделия применяются для монтажа внутри помещений, кирпичных стояков, благодаря им возможно увеличить теплоотдачу системы, уменьшая затраты на обогрев.

У двустороннего варианта два стальных слоя, между ними слой утеплителя, состоящий из негорючей базальтовой ваты, часто металл укрепляют кожухом из цинка. Данная модель лучше подойдет для монтажа снаружи здания или внутри деревянных бань, других построек.

Уделим немного внимания классификации оборудования в соответствии с материалами из которых оно изготавливается, его характеристикам, функционалу:

• Кирпичные, керамические изделия обладают отличной износостойкостью, продолжительным сроком эксплуатации, огнеупорностью. В то же время неровная внутренняя поверхность способствует осаждению сажи, уменьшая тягу, запаситесь инструментами для чистки. Данную конструкцию следует устанавливать на этапе возведения дома.
• Сварные отводы из металла недорогие, но могут ржаветь, а окислов серы, соединяющийся с конденсатом образуют серную кислоту, разрушающую конструкцию. Их монтаж трудоемкий, длительный процесс.
• У нержавеющих труб много хороших характеристик: долговечность; проста крепления; небольшой вес; не подвергаются коррозии; их можно монтировать через деревянные перекрытия, стены, крышу; легко ремонтируется.

Благодаря плавности форм, наиболее эффективной конфигурацией отвода является цилиндр, т.к. копати сложнее отложиться на стенках. Размеры оборудования определяются высотой, диаметром изделия. Все вычисления необходимо производить на стадии проектирования здания, с учетом отапливаемой площади, плана комнат. Мощность вытяжки должна соответствовать габаритам котла

Важно выполнять регламенты строительных норм, горизонтальные элементы конструкции не должны превышать 1 м

Как реализовать хорошее утепление в реальной конструкции?

Здесь из листа металла изготавливается кожух. Между кожухом и трубой обязательно оставляется промежуток не менее 50 мм, куда и укладываются утеплители. Кожух грунтуется и окрашивается атмосферостойкой краской. Теперь система утепления кирпичной трубы защищена от внешнего воздействия влаги.

Теплопроводность слоя тепловой изоляции резко снижается. Труба подвергается коррозии не только с внутренней, а также и с внешней стенки. Так как испаряться влаге некуда, то она движется в тело трубы, разрушая ее с еще большей интенсивностью.

При строительстве коттеджей, чтобы сократить объем работ при кладке кирпича, идут по пути замены квадратного канала на круглый. Добиваются эффекта просто – устанавливают внутрь асбестоцементную трубу. Вокруг нее укладывают утеплитель. Потом делают кирпичную кладку вокруг. Так утепление надежно спрятано внутри самой трубы за слоем кирпича.

На кафедре теплотехники Ташкентского политехнического института в 1997 г. был проведен анализ распределения температуры внутри подобной трубы. Анализ показал, что утепление в подобной многослойной трубе работает весьма надежно. На ее поверхности температура повышалась всего на 1-2 °C. В иных комбинациях (без обкладки стенкой из кирпича) 50-миллиметровый утеплитель нагревался на 20-30 °С, что свидетельствует о снижении интенсивности теплопередаче не только за счет теплопроводности, но и за счет конвективного теплообмена. Следовательно, защищая изоляционный материал дополнительным слоем извне, можно утепление организовать лучше.

В последние годы разработчики и исследователи в области строительных материалов предложили интересный и перспективный полистиролбетон. Этот материал обладает достаточной прочностью, из него возводят несущие стены. Сам же он обладает весьма низкой теплопроводностью, которая находится на уровне 0,065…0,085 Вт/(м*°С). Показатель достаточно хорош.

Из полистиролбетона изготавливают не только блоки. В жидком состоянии его можно залить в разные формы, изготовить из него кирпичи или создать наружный кожух теплоизоляции для дымохода. Опыт применения такой модификации бетона показывает, что он имеет большие перспективы не только как основной конструкционный материал, но и как теплозащитный материал.

Чтобы обеспечить надежное утепление, на трубу достаточно надеть кожух из полистиролбетона. Обычно этот кожух создают из элементов: угловые и прямые кирпичи, которые закрепляются между собой специальным клеем. Напоминает конструктор «Лего», только с использованием связующего, гарантирующего прочность полученного изделия. Дымоход из кирпича надежно теплоизолирован.

Необходимые инструменты

• Электрический сварочный препарат.
• Электродрель.
• Большая шлифовальная машинка.
• Металлический лист толщиной 4 мм и площадью примерно 7,5 кв.м. Чтобы сэкономить, можно соорудить внутренние элементы из четырехмиллиметрового металлического листа, а каркас — из 3 мм.
• Трубы: одна диаметром 50 — 60 мм и толщиной стенки от 3 до 8 мм, другая — диаметром 160 мм и толщиной стенки — 5 мм.
• Огнеупорные кирпичи в количестве 10-15 штук.
• Профтрубки 60×30 и 80×40.
• Полосы из стали шириной 2 см и толщиной 4 мм, шириной 30мм и толщиной 4 мм, шириной 80 мм.
• 5 упаковок электродов.
• 10 отрезных кругов диаметром 23 см.
• 5 шлифовальных кругов диаметром 12,5 см.
• Вентилятор.
• Показатель температуры.

В процессе выполнения работы может возникнуть необходимость в еще каких-либо мелочах, но на затратную стоимость это не особенно повлияет.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Что подлежит обслуживанию?

Очевидно, что распределительные коллекторы, трубопроводы и радиаторы отопления не предусматривают никаких особых мер по поддержанию их в рабочем состоянии. Визуальный осмотр доступных участков системы на предмет обнаружения коррозии и протечек, как правило, проводят без привлечения специалистов, а то и вообще не проводят. Циркуляционные насосы, термостаты, клапаны и задвижки также подлежат замене лишь по факту их выхода из строя: процедура эта может оказаться довольно трудоемкой и дорогостоящей, так как придется сливать теплоноситель из соответствующего контура или даже из всей отопительной сети.

Кстати, многие производители котлов строго ограничивают или вовсе запрещают использование специального антифриза, снимая с себя всякие гарантийные обязательства в случае нарушения этого условия. Наиболее удобным и надежным теплоносителем остается обычная вода с особыми добавками, прошедшая химическую очистку и деаэрацию.

Таким образом, в периодическом осмотре и обслуживании нуждается сам котел вне зависимости от типа используемого топлива, а также подающий топливопровод и дымоход

Особое внимание уделяют проверке и регулировке параметров работы котельного оборудования, автоматики управления и безопасности, очистке элементов горелки

Практика показывает что серьезные поломки в котлах возникают далеко не так часто, чтобы рекордное время прибытия специалистов имело большое значение при оформлении договора на сервисное обслуживание.

Дымоходы для агрегатов с открытой камерой сгорания

Дымоходный газовый котел – это агрегат, оснащенный атмосферной горелкой. Он забирает кислород из воздуха в помещении и выводит продукты сгорания через дымоходный канал. Чтобы обеспечить интенсивное движение газов (тягу), дымоход должен быть вертикальным (с минимальным количеством горизонтальных или наклонных участков, в идеале – без них) и иметь гладкую внутреннюю поверхность. Помещение, где установлен котел с открытой камерой сгорания, нуждается в хорошей приточной вентиляции. Без достаточной тяги снижается КПД агрегата и возрастает риск попадания продуктов сгорания в помещение.

Варианты установки дымоходов для напольного газового котла предусматривают:

• выведение трубы через стену наружу и далее вертикально вверх до требуемой высоты (наружный или приставной дымоход);

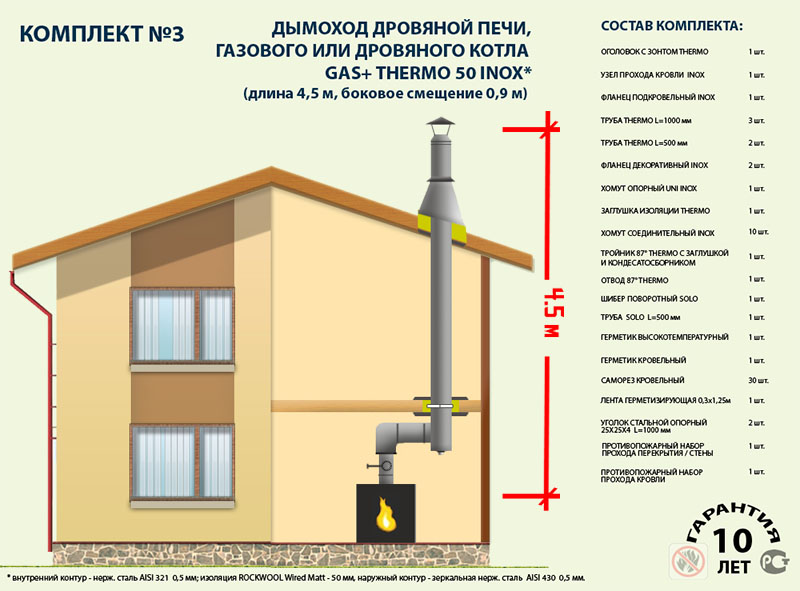

• монтаж вертикальной трубы, которая проходит через перекрытия и кровлю (чтобы отвести трубу от стены, можно смонтировать два колена с углом наклона 45 градусов, так как изгибы под прямым углом станут местами интенсивного накопления сажи и ухудшат тягу).

Дымоход с атмосферной горелкой Монтаж приставного дымохода для настенного котла технически выполнить проще

Важно правильно обустроить проходку через стену, соблюдая размер противопожарного зазора, если стеновая конструкция выполнена из горючих материалов. Наружный вытяжной канал нуждается в качественном утеплении, так как быстрое охлаждение дымовых газов снижает тягу и провоцирует усиленную конденсацию. Чтобы конструкцию не сорвало ветром, ее нужно надежно прикрепить к стене

Правила требуют, чтобы в нижней части дымохода был установлен тройник с ревизионным люком и конденсатосборником

Чтобы конструкцию не сорвало ветром, ее нужно надежно прикрепить к стене. Правила требуют, чтобы в нижней части дымохода был установлен тройник с ревизионным люком и конденсатосборником.

Основной сложностью монтажа внутреннего дымохода является обустройство проходных узлов через перекрытия и крышу. Если монтируется стальная система, устанавливают специальные «проходки», вокруг стенок канала из бетонных блоков или кирпича предусматривают зазор, заполненный базальтовой ватой.

Особенности сборки стальных труб

Схема сборки наружных дымоходных каналов из стальных одностенных или сэндвич-труб предусматривает обустройство герметичных стыков, на внутренней стороне которых не будет скапливаться конденсат – для этого верхнюю трубу вставляют в нижнюю с гофрированным краем (сборка «по конденсату»).

Сборка труб по дыму и конденсату

Если труба проходит внутри дома, важнее не допустить проникновения продуктов сгорания в помещение, поэтому трубы разворачивают и верхний элемент надевают гофрированным краем на нижний (сборка «по дыму»)

Конфигурация сэндвич-труб позволяет выполнить устройство дымохода с двойным контуром, внутренним и наружным, собрав один из них «по дыму», а второй – «по конденсату». Это самый сложный из вариантов, но наиболее надежный и эффективный.

Обустройство короба

Установка дымохода на газовый котел может сопровождаться монтажом внешнего кожуха вокруг самой трубы. Такой короб обязателен при обустройстве керамического канала. Другие виды труб защищают коробом с теплоизоляционным слоем на тех участках, где дымоход проходит через неотапливаемые помещения, чердак.

Теплоизолятором должна служить базальтовая вата, выдерживающая нагрев минимум до +300 °С. За счет утепления трубы основная часть отходящих газов не успевает остыть и сконденсироваться.
