Коаксиальный дымоход: особенности конструкции и монтажа

Преимущества такого дымохода

Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
Монтаж. Установка этой конструкции очень лёгкая.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
диаметр внутри конструкции зависит от разновидности газового оборудования;
при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

труба состоит из отдельных элементов, которые соединены специальной мастикой;
утеплитель выполняется из минеральной ваты;
кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

повышение производительности системы отопления;
полная безопасность;
если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Виды коаксиальных труб дымоудаления по материалу изготовления

Что такое пластиковый коаксиальный дымоход для газового котла

Полимерные трубы, насадки и другие компоненты обладают существенными преимуществами Такие изделия выглядят эстетично, легко очищаются от загрязнений. Их не повреждает коррозия. Ржавые потёки не ухудшают внешний вид. В стандартный набор производители включают все детали, необходимые для качественного монтажа. Экономных пользователей привлекает демократичная стоимость. Относительно низкая теплопроводность затрудняет образование конденсата

Для монтажа крупных конструкций пригодится небольшой вес.Важно! Подобные комплекты рассчитаны на температуру не более +205°C. Они предназначены для оснащения конденсационных котлов, которые эффективно используют тепло отработанных газов

Коаксиальные трубы из нержавейки

Комплект, изготовленный из нержавеющей стали В таком исполнении эффектные видимые части необязательно прятать за декоративной обшивкой. Главное преимущество – устойчивость к высоким температурам. Типовые изделия рассчитаны на максимальную температуру от +510 до +550°C в разных моделях. Устойчивость к агрессивным химическим соединениям (кислотам) обеспечивает длительный срок службы.

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

продукты сгорания проходят по внутренней трубе, нагревая ее,
воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом,
в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива,
холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

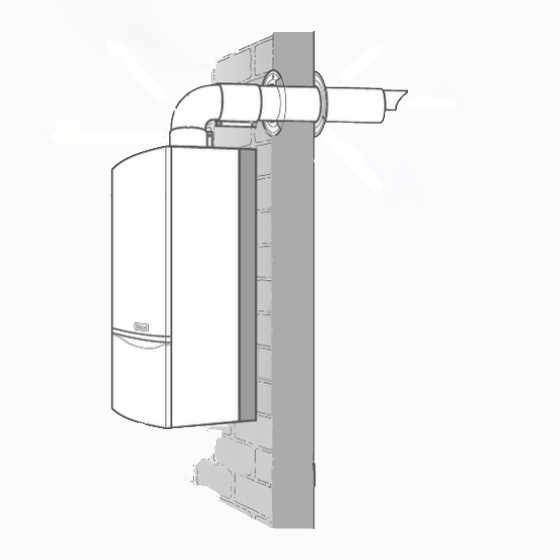

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

мощность отопительного агрегата,
уровень теплоизоляции в помещении,
средний показатель месячной температуры воздуха снаружи здания,
вид используемого топлива,
общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода

Как уберечь коаксиальный дымоход от обледенения и ветра

Основная проблема, связанная с работой коаксиальных систем, — это возможность промерзания трубы при сильных морозах. Образование льда в канале подачи воздуха приводит к уменьшению проходного сечения и, как следствие, недостатку кислорода в камере сгорания. Это приводит к резкому увеличению расхода газа и значительному снижению КПД теплогенератора.

Появление сосулек на конце дымохода однозначно свидетельствует о нарушениях, допущенных при проектировании и установке коаксиальной вытяжной системы. При правильном расчете параметров дымохода и качественном монтаже вероятность образования льда сводится к минимуму.

Для предотвращения и устранения образовавшегося льда рекомендуется использовать следующие методы:

Установка специального наконечника, позволяющего исключить образование льда даже при неправильной установке коаксиального устройства;
Монтаж дымохода с уклоном в сторону котла. Это позволяет конденсату не застаиваться в трубе, а стекать в специальный коллектор, расположенный внутри агрегата. При наличии отвода конденсата головку трубы необходимо удлинить на 55 — 65 см от внешней стены;
Теплоизоляция наружной трубы минеральной ватой или другой теплоизоляцией также помогает снизить интенсивность конденсации и замерзания.

Еще одна проблема, которая может возникнуть при эксплуатации коаксиального дымохода — возможность обратной тяги. Чтобы избежать этого явления, необходимо принять меры по обеспечению защиты от ветра и сквозняков. Установка специальной мембраны поможет предотвратить затухание горелки и попадание угарного газа в жилое пространство.

Раздельная

В раздельной системе дымоудаления используются две трубы — по одной воздух поступает в котёл, по другой — выводятся продукты горения. Эта система подходит для более мощных котлов, которые производят достаточно большое количество дыма.

В случае раздельного дымоудаления нет особых ограничений по типу котла — можно применять и котлы на газе, и на твёрдом топливе, и на мазуте.

Эта система достаточно недорога при монтаже. Ведь котёл часто располагают в специальном помещении, обеспечить подачу кислорода в которое достаточно просто.

Здесь выгоднее использовать два отдельных трубопровода — для подачи воздуха и для отвода дыма. Кроме этого, для подачи воздуха могут использоваться обычные элементы вентиляционных систем, имеющиеся в любом строительном магазине.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.

Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

Проверить соответствие размеров патрубка котла и трубы дымоотвода.
Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
Зафиксировать соединение при помощи болтов и хомутов.
Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
Вывести трубу дымохода на улицу.
Обеспечить герметичность стыка.
Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

Определить место выхода и отметить его расположение на стене здания.
Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
Закрепить «сооружение» к стене при помощи кронштейнов.
Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

На каком производителе остановиться

В продаже предлагается широкий ассортимент коаксиальных труб для забора воздуха с улицы и отведения отработанных газов. Чтобы выбрать качественный вариант, необходимо рассмотреть продукцию ведущих производителей из Европы и Южной Кореи.

Корейские дымоходы

Газовые дымоходы, которые производятся в Корее, пользуются большим спросом, поскольку обладают массой эксплуатационных преимуществ и не боятся скачков давления.

К основным плюсам следует отнести:

Хорошее сочетание доступной цены и высокого качества.
Простота эксплуатации.
Наличие мощных защитных датчиков в количестве 12 единиц. Для примера, европейские модели требуют дополнительного монтажа этих элементов.
Теплообменник отличается высокими прочностными свойствами и устойчивостью к коррозийным процессам.
Установка возможна в постройках жилого и промышленного назначения.
Показатели КПД достигают 109%.

Из минусов корейских моделей выделяют ряд сложностей при реализации ремонтных работ. Если 1 из важных деталей будет выведена из строя, найти хорошую и подходящую запасную часть будет проблематично.

Европейские коаксиальные системы

К лидирующим европейским брендам, выпускаемым коаксиальные системы, относится компания Baxi. Она занимается поставкой накопительных и проточных агрегатов больше чем в 70 странах.

К плюсам подобного оборудования относят:

Эффективное отведение дыма путем естественной тяги, что связано с наличием открытой камеры сгорания.
Возможность выдерживать скачки электрической энергии, газа и воды.
Повышенная защита от коррозийных процессов, обусловленная наличием эмалированного покрытия резервуара и нержавеющих изделий.
Возможность перенастройки для работы на сжиженном газе.
Поддержка опции отключения подачи газа в случае засоров дымоходной системы; контроль пламени в горелке.
Возможность взаимодействия с водосборными точками.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

Наружное и внутреннее расположение дымохода. Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха. Утепление дымохода – обязательное действие для северных регионов
Коллективные и индивидуальные системы дымоотвода. Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
Горизонтальное и вертикальное размещение. Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной

быстрый монтаж;
подходит для любого типа отопительного устройства;
хорошие показатели тяги при соблюдении всех правил установки;
возможность использования в многоэтажных домах;

Недостатки:

при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
неправильный монтаж может привести к обледенению оголовка и снижению тяги

Заледенение оголовка – следствие неправильной организации дымоотвода

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

наружные стены;
те, что располагаются между блоками;
поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

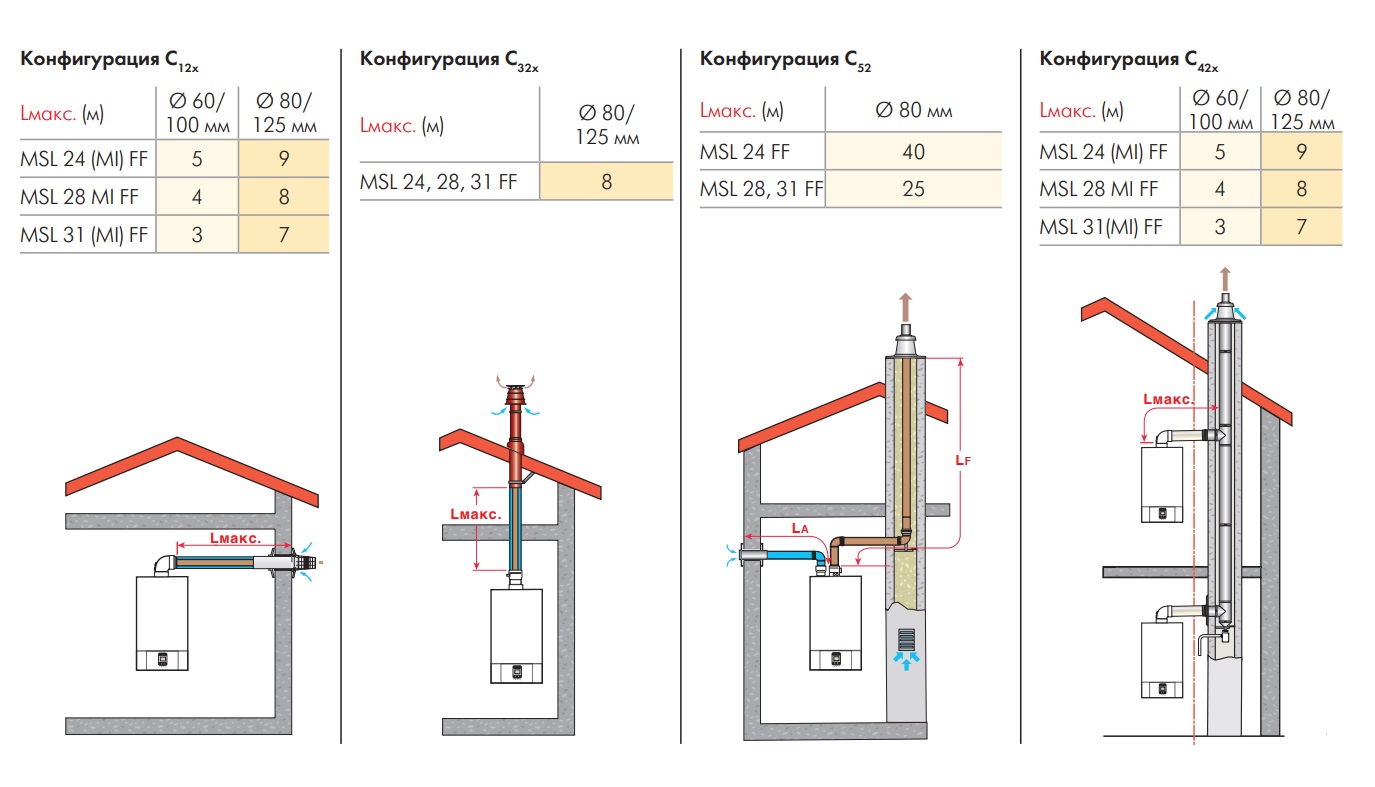

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

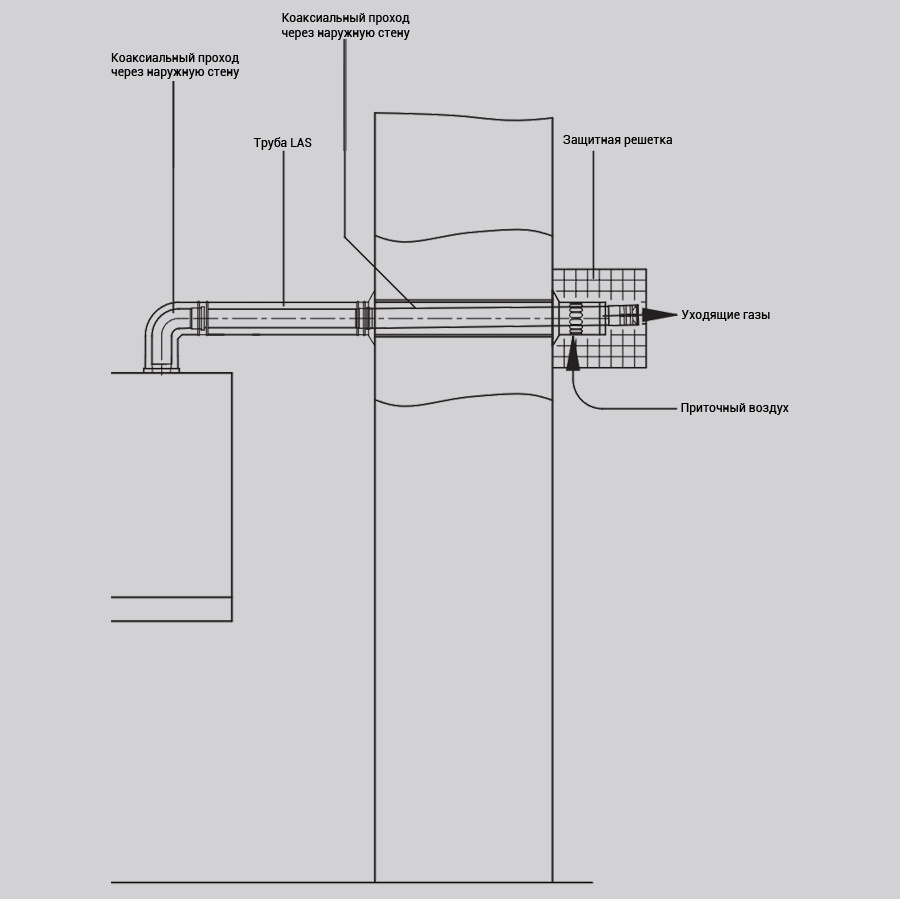

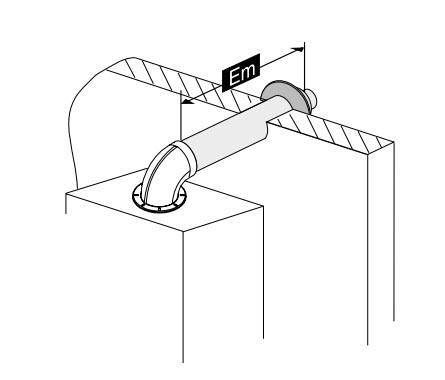

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
Количество поворотных муфт на участке не должно превышать 2 шт.
Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330.2012.
Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Выбираем уклон

Горизонтальный дымоход в холодном климате зимой часто промерзает: холодный воздух в наружной трубе успевает охладить выхлопные газы, в результате образуется конденсат и замерзает на внутренних стенках, постепенно перекрывая выходное отверстие. Такой эффект наблюдается, если уклон дымохода сделать наружу по причинам, по которым конденсат будет стекать в землю.

Практика показывает, что внешний уклон трубы можно выбирать в регионах с мягким климатом. Если зимы суровые, желательно наклонить трубу внутрь и установить приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Теплоизоляция снаружи коаксиального дымохода не является эффективным средством борьбы с промерзанием трубы, установленной с уклоном наружу. Более практичным вариантом будет использование специального антифриза. Этот коаксиальный дымоход оснащен насадкой для центральной трубы, через которую отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборники наружной трубки расположены в ее нижней части от края.

Как проверить тягу в дымоходе

Тяга в дымоходе – это скорость движения топочных газов. Есть специальная таблица, где этот показатель показан в зависимости от температуры газов и температуры воздуха на улице, потому что эти две величины определяют естественный отвод газовой смеси.

По таблице видно, что максимальная тяга составляет 0,818 м/с. А значит, таким приборов, как анемометр, величину тяги не определить. Потому что у него есть ограничение – 1 м/с.

Самый простой вариант – поднести к дверце топки пламя огня. Это может быть зажженная спичка, зажигалка или лист бумаги. Отклонение пламени показывает наличие или отсутствие тяги.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.
