Что такое биметаллические радиаторы отопления

Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность

Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Виды радиаторов по форме исполнения

Мощность радиатора зависит от площади его теплоотдачи

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

• высота потолков и площадь комнаты;
• максимальное давление в отопительной магистрали;
• продолжительность эксплуатации (долговременная или периодическая);
• мощность котла, материал труб, характеристики других приборов в системе;
• химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

Примерный расчет количества секций радиаторов по площади помещения и высоте потолков

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция трубчатых батарей. Мощность зависит от диаметра труб

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор с рифленой поверхностью

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

Преимущества моделей:

• малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
• из-за легкости не требуются массивные крепления;
• компактные приборы размещаются в любой части комнаты;
• низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Мощность пластинчатого радиатора зависит от количества пластин

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
2. Номинальная мощность секции – нужна для расчета их количества.
3. Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
4. Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
5. Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Что выбрать для пола в квартире: линолеум, ковролин, пробку или ламинат?

Технические характеристики биметаллических приборов

Технические показатели биметаллических радиаторов зависят от материала сердечника, толщины стенок конструкции и качества изготовления. Усредненные характеристики имеют следующий вид:

1. Рабочее давление – от 15 до 35 кгс/см2 (иногда до 50, монолитные – до 100);
2. Мощность одной секции стандартной высоты 500 мм – от 140 до 160 Вт;
3. Срок службы – до 25 лет (монолитные – до 50);
4. Вес секции (500 мм) – от 1,5 до 2,5 кг;
5. Внутренний объем секции – до 200 мл.

По величине рабочего давления биметаллические устройства занимают одну из лидирующих позиций среди отопительных приборов. Это обусловлено прочностными характеристиками материала каркаса.

Тепловая мощность секции уступает алюминиевому аналогу. Это вызвано низким значением коэффициента теплопроводности стали – 45 Вт/(м*град.), у алюминия он равен 210. Но эффективность биметалликов превосходит аналогичный показатель стальных и чугунных приборов отопления.

При наличии медного сердечника КПД радиатора является максимальным, так как медь имеет показатель теплопроводности в 410 Вт/(м*град).

Вес одной секции обычно больше алюминиевого аналога на 40 – 50 %. Разница чувствуется, однако особо не препятствует проведению монтажных работ по установке.

Радиаторы имеют целый ряд стандартных типоразмеров по высоте, на заказ могут покрываться составами различного цвета.

Фитинги: деление по видам установки

Приварные фитинги – это разноплановые соединительные элементы, которые позволяют закрепить части трубопровода. При этом места стыков заделываются прочным герметичным швом, что исключает протечки. Изготавливаются из нержавеющей стали.

Фитинги под пайку. Они фиксируются с помощью горелки. Изготавливаются эти соединительные детали из меди или бронзы. Они прекрасно подходят для мягкой и твердой пайки. Эти фитинги применяются только для металлического трубопровода.

Обжимные фитинги отличаются от предыдущего вида тем, что для такого соединения не нужен сварочный или паяльный аппарат. В данном случае необходимо обжимное кольцо, которое закрепляется с помощью рожкового ключа.

Компрессионные – применяются для соединения труб, сделанных из любого материала. Данный вид фитингов очень популярен из-за того, что обеспечивает надежное соединение при минимальных временных затратах на установку.

Пресс-фитинги – фитинги для радиаторов отопления, предназначенные для соединения труб, для которых необходим специальный дорогостоящий инструмент – пресс-машина. Такие элементы обеспечивают высокую герметичность, так как внутри гребня находится уплотнительное кольцо.

Самофиксирующиеся – это медный фитинг, который прекрасно подходит для крепления трубопровода из любого материала и различного сечения. Это надежный тип соединения, который дает возможность повторного применения. Снять его также просто, как и установить. Для этого необходимо все лишь надавить на элемент специальным ключом.

Принцип работы: конвекция vs. излучение

Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.

Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.

Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.

В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.

Каков в разрезе биметаллический радиатор

Для монолитных радиаторов используют сплав меди и алюминия, а в секционных медь заменяется сталью. Вообще сталь отличается невысокой теплоотдачей, а для алюминия характерна чувствительность к коррозии и недолговечность, таким образом, недостаток одного металла перекрывается достоинством другого, за счет чего этот сплав более прочен и эффективен.

Именно поэтому секционные радиаторы имеют некоторую специфику:

• Срок их службы составляет не более 25-27 лет;
• Максимально давление, которое они способны выдерживать не превышает 35 атмосфер;
• Секционная теплоотдача варьируется от 100 до 200 ватт.

Для монолитных радиаторов также характерен ряд особенностей. Длительность службы превышает 50 лет, могут выдерживать давление около 100 атмосфер, теплоотдача составляет 100-200 ватт.

Таким образом, монолитные конструкции более эффективны, чем секционные, однако к их существенному минусу можно отнести относительно высокую цену, к тому же цельную конструкцию нельзя изменять, т.е. убирать или добавлять секции.

Секционные или монолитные биметаллические радиаторы

В первое время изделия из биметалла всегда были собраны из нескольких секций. Однако любой секционный радиатор может страдать от теплоносителя, повреждающего стыки и уменьшающего срок жизни приборов. Кроме этого стыки всегда являются потенциально опасным место, которое больше других подвержено протеканию из-за повышенного давления в системе. Поэтому придумали новую технологию, по которой изготавливается цельный стальной или медный коллектор, а поверх его “одевается рубашка” из алюминия. Такие радиаторы называются монолитными.

Устройство секции биметаллического радиатора.

Теперь попробуем выяснить, какие лучше биметаллические радиаторы – секционные или монолитные. По техническим характеристикам преимущество последних очевидно.

• Срок работы – до 50 лет (у секционных – до 20-25 лет).
• Рабочее давление – до 100 бар (у секционных – до 20-35 бар).
• Тепловая мощность в расчете на секцию – 100-200 ватт (на одном уровне с секционными моделями).

Но цена монолитных приборов несколько выше, чем секционных. Разница может составлять до одной пятой. И еще один нюанс: модели с цельным сердечником нельзя видоизменить, убрав лишние или добавив дополнительные секции, но при этом они выпускаются различных размеров как по высоте так и по длине. Поэтому подобрать радиатор необходимый по мощности не составит труда.

Если квартира находится в высотном здании, высота которого превышает 16 этажей, то можно предположить, что и давление теплоносителя будет существенное, поэтому в данном случае есть необходимость отдать предпочтение монолитным моделям.

Конструкция биметаллических радиаторов отопления

Каждая секция состоит из алюминиевого корпуса с плоскими частями, так называемыми «перьями». Через них происходит основная теплоотдача.

Биметаллический радиатор в горизонтальном разрезе.

В верхней и нижней части внутри алюминиевого корпуса расположены стальные или медные горизонтальные трубки. С каждой стороны на них есть внутренняя резьба под ниппельную гайку. последнюю используют для скрепления секций между собой. На ниппельной гайке есть наружная резьба.

Верхние и нижние части соединены вертикальным каналом, также из стали или меди. Через него проходит вода или теплоноситель. В этих трубках происходит основная отдача тепловой энергии.

В верхней части во многих моделях расположены отсекатели воздуха. Они служат для того чтобы направлять теплый воздух от стены в комнату. Особенно эффективны они при установке батарей в нише или под окном.

Принцип работы биметаллических радиаторов такой же, как у других. Но есть три основные отличия от алюминиевых, чугунных и стальных батарей отопления:

1. Биметаллические радиаторы имеют меньшую теплоотдачу, чем алюминиевые. Разница в среднем составляет 10-20%.
2. Биметаллические батареи имеют высокую прочность, некоторые модели способны выдерживать давление до 40 бар.
3. Радиаторы из биметалла не подвержены коррозии из-за высокой кислотности воды.

Биметаллический радиатор в разрезе (стальной сердечник)

Актуальная система

Отечественные и зарубежные системы охлаждения в подавляющем большинстве представляются закрытыми, где жидкости перемещаются принудительно. Основными их элементами служат:

• радиатор охлаждения;
• патрубки и соединительные шланги;
• рубашка (технологические каналы блока);
• водяная помпа;
• многолопастной вентилятор;
• термостат.

При работе силовой установки располагающийся антифриз в каналах рубашке получает от мотора тепло. Далее она перемещается по имеющимся каналам к радиатору, чтоб остывать, и возвращается по другим каналам обратно. Движению помогает располагающийся в системе насос, а охлаждению способствует расположенный за радиатором большой вентилятор. Интенсивность работы корректируется встроенным термостатом и своевременным автозапуском/автоостановкой вентилятора.

Долив необходимого объема антифриза осуществляется через специальную горловину в радиаторе. Также это можно делать посредством расширительного бачка. Как правило, в современных системах умещается около 6—12 л тосола. Заменить его удастся после полного слива, отвинтив крышку на блоке либо в нижней части радиаторного бачка.

Вес и теплоотдача

Есть два стереотипа про биметаллические радиаторы:

1. Они легкие и плохо греют;
2. Они тяжелые и хорошо греют.

Это кажется глупостью Но на самом деле все верно. Чем легче радиатор, тем меньше он сможет отобрать энергии у теплоносителя. Соответственно, меньше отдаст тепла в помещение. И наоборот – чем больше алюминия в радиаторе, тем больше тепловой энергии ему отдает вода или теплоноситель. И греет он лучше.

Просто разные люди сталкиваются с разными производителями и моделями. Некоторые варианты сделаны легкими, но с плохой теплоотдачей. А некоторые – тяжелыми, но дают больше киловатт тепла.

Основные характеристики прибора

Биметаллические батареи представляют собой специальные обогреватели, которые выполнены из металла двух видов. Обычно это сталь и алюминий. В основу работы биметаллических радиаторов заложен конвекционный способ. Это эффективное решение для любой системы отопления, впишется в дизайн любого помещения.

Принцип работы

Алюминий обладает высокой теплопроводностью, за счет чего обеспечивается быстрый прогрев воздуха. Сердцевина отопительного прибора выполнена из стали, устойчивой к различным агрессивным примесям, содержащимся в теплоносителях.

Горячая вода заполняет стальную трубку и нагревает корпус. Биметаллические радиаторы специально были разработаны для высотных домов, поэтому рассчитаны на подачу воды под высоким давлением.

Строение батареи изнутри.

Количество секций

Чтобы обеспечить нужный обогрев помещения, необходимо правильно рассчитать количество секций. Если разделить общую площадь комнаты на 10, то можно получить значение необходимой тепловой мощности. Эту величину следует разделить на теплоотдачу одной секции. Мощность секции в типичных вариантах равна 200 Вт или указана в эксплуатационном паспорте радиатора.

Обычно при замене старых чугунных батарей на биметалл количество секций остается прежним или увеличивается на 1-2.

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

1. Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
2. Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

1. Создание углов осуществляется с помощью специальных углов и отводов.
2. Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

1. Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
2. Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
3. Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

• соединение шланга гораздо удобнее производить с помощью цельного фитинга;
• разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

• очень легкие;
• не подвержены воздействию высоких температур;
• не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

Обзор производителей радиаторов из биметалла

На отечественном рынке представлены модели надежных отопительных приборов из биметалла следующих производителей:

1. Российско-китайская компания WARMA выпускает литые секционные биметаллические радиаторы. Батареи делают в Китае на высокотехнологичном европейском оборудовании. Российские специалисты проводят технический контроль. Продукция соответствует ГОСТ № 31311-2005. Биметаллические радиаторы WARMA можно устанавливать в автономные и централизованные отопительные сети. На рынке представлены две модели из биметалла WB500 и WB350. Разница между ними только в межосевом расстоянии. Стальные сердечники выполнены из углеродистой стали. Толщина стенок вертикальных каналов 2 мм, а их диаметр 2 см. Толщина стенок горизонтальных коллекторов составляет 4 мм. Рабочее и опрессовочное давление соответственно равно 25 и 40 бар. Теплоотдача секции 130/180 Вт. Предельная температура теплоносителя 110 градусов. Цена 6,9-9,6$ (450-630 руб.).
2. Отопительные агрегаты Könner делают в России, но главные заводы расположены в Китае. Приборы с антикоррозионными характеристиками хорошо выдерживают гидроудары и высокое давление. Продукция отвечает требованиям ГОСТ, а ее качество подтверждено сертификатами. В продаже представлены секционные и монолитные биметаллические радиаторы этого производителя. В одной батарее может быть 4-12 секций. Рабочее и опрессовочное давление – 30 и 45 бар. Теплоотдача одной секции составляет 140-190 Вт. Предельная температура теплоносителя 110°С. Цена секции колеблется в пределах 6-7,6$ (400-500 рублей).
3. Биметаллические батареи TENRAD выпускают в Германии. Толщина стенок горизонтального коллектора составляет 3,6 мм, а вертикальных трубок – 1,8 мм. Трехрядные ребра образуют в верхней части прибора конвективные зазоры. Высококачественное двухслойное лакокрасочное покрытие надежно защищает прибор и обеспечивает гигиеническую безопасность. Германские радиаторы адаптированы к отечественным условиям эксплуатации. Рабочее и опрессовочное давление равно 24 и 36 бар. Теплоотдача секции составляет 120-161 Вт. Температура теплоносителя – 120 градусов. Цена одной секции находится в пределах 9,5-11$ (620-720 рублей).

Также популярностью пользуются радиаторы отечественной компании Rifar, итальянского бренда Radena, заводов Fondital и Global, расположенных в Италии. Цена на продукцию европейских производителей выше, чем на отечественные аналоги

Важно выбирать зарубежные приборы, адаптированные к нашим тепловым сетям и условиям эксплуатации

Нижнее подключение через специальный узел

Существует еще одна схема подключения радиатора отопления. При ее осуществлении подача теплоэнергии и обратная подача заходят с одной стороны, через специальный узел, который подключается либо отдельно к радиатору, либо с нижним подключением.

Данный вариант несет за собой большие теплопотери, которые достигают около 20%. Однако плюсом такого подключения является то, что трубы скрыты от глаз и находятся не на видном месте. Трубы при таком подключении можно полностью спрятать в стену так, что будет абсолютно незаметен угловой узел подключения радиатора отопления. Чаще всего данная схема подключения используется на лучевой разводке системы отопления.

Тепловая мощность радиаторов

Некоторые особенности отопления

Однотрубная и двухтрубная система отопления

• При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур, но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
• Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
  Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
• Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

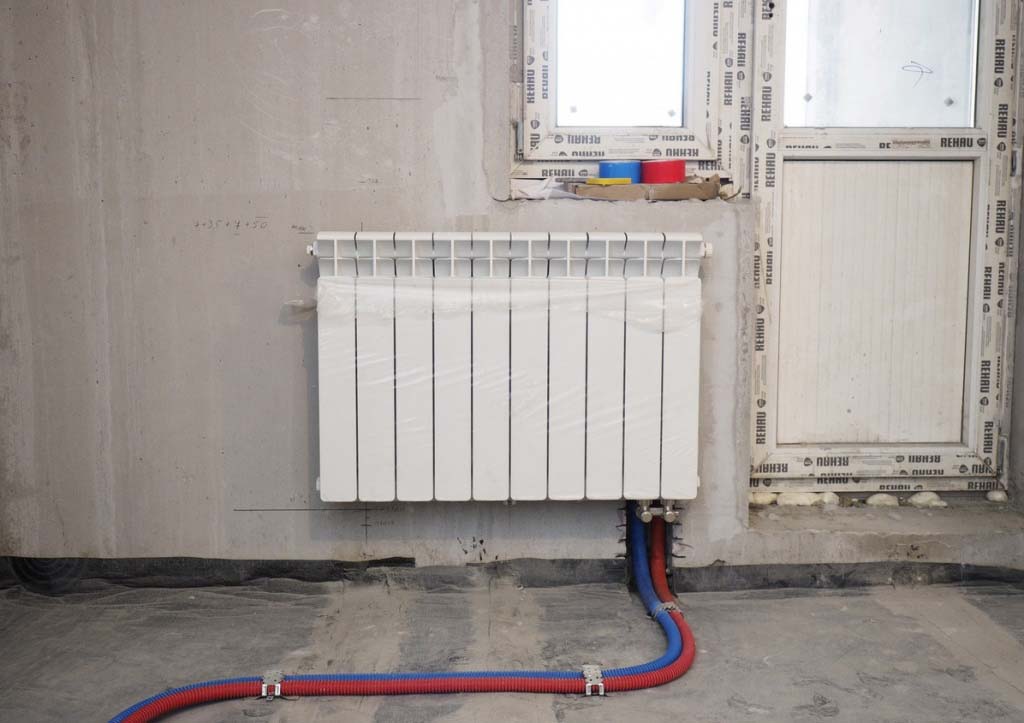

Наиболее эффективное место размещение радиатора – под окном

Сколько нужно радиаторов на одну комнату

Монтаж биметаллического радиатора

Бренд	маркировка	Расстояние между осями	Параметры В/Ш/Г (мм)	Рабочее давление максимум (бар)	Тепловая мощность секции (Вт)	Объём секции (л)	Масса (кг)	Макс. ᶷC	Срок гарантии	Производитель
Global	STYLE 350	350	425/80/80	35	125	0,16	1,56	110	10	Италия
STYLE 500	500	575/80/80	35	168	0,2	1,97	110	10	Италия
STYLE PLUS 350	350	425/80/95	35	140	0,17	1,5	110	10	Италия
STYLE PLUS 500	500	575/80/95	35	185	0,19	1,94	110	10	Италия
Tenrad	TENRAD 350	350	400/80/77	24	120	0,22	1,22	120	10	Германия
TENRAD 500	500	550/80/77	24	161	0,15	1,45	120	10	Германия
Алтермо	АЛТЕРМО ЛРБ	500	575/82/80	18	169	0,15	2,5	130	5	Украина
АЛТЕРМО РИО	500	570/82/60	18	166	0,15	2,0	130	5	Украина
Grandini	GRANDINI 350	350	430/80/82	16	130	0,26	1,55	120	5	Китай
GRANDINI 500	500	530/80/80	16	167	0,38	1,85	120	5	Китай

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Мощность секции биметаллического радиатора зависит от производителя

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.
