Трубчатые радиаторы отопления: что это такое, их особенности и использование

Aлюминиевые радиаторы отопления

Алюминиевые батареи могут использоваться как в центральной, так и автономной системе отопления. Но в центральной системе они будут работать не на полную мощность.

Алюминиевые радиаторы отопления

Но в автономной системе, батареи отопления из алюминия отличаются теплоотдачей, моментальным нагревом и эстетичным внешним видом.

Большинство параметров обусловлены физико-механическими свойствами металла.

Данные радиаторы характеризуются небольшим весом, высокой теплопроводностью и КПД. Их можно устанавливать в любом помещении. Но несмотря на применение высоких технологий и современных методов обработки металла, алюминиевые приборы весьма чувствительны к резкому перепаду давления и химическому составу теплоносителя.

Выбирая алюминиевые радиаторы отопления нужно заранее подсчитать площадь помещения с учетом теплопотерь, степени утепленности дома. Целесообразно для одного оконного проема устанавливать от 12 до 16 секций. Сами секции собираются с помощью ниппелей с силиконовыми уплотнителями.

https://youtube.com/watch?v=Ur_SpsKOPso

Как выбрать радиаторы отопления стальные трубчатые

Чтобы прибор был достаточно мощным и прогревал весь объем помещения необходимо:

определить площадь помещения, высоту потолка;
рассчитать величину теплоотдачи для данного помещения. Помещению (с окном и дверью) площадью 10 м2 достаточно 1000 Вт. В технических характеристиках радиатора производитель указывает теплоотдачу одной секции (2-6 трубчатые) или целой конструкции. Чем больше трубок в секции, тем эффективнее нагревание помещения, один минус – конструкция выглядит громоздко. Так, например, двухрядная секция 560 мм высотой и 90 мм глубиной имеет теплоотдачу 160 Вт;
по расчетам подобрать такое количество секций, чтобы мощности было достаточно;
необходимо добавить дополнительные секции, если помещение холодное, угловое, с северной стороны;
к рассчитанной теплоотдаче нужно прибавить 4%, если высота потолка более 3 м;
размещение радиатора в нише или под гипсокартонной панелью с прорезями уменьшает обогрев помещения на 5-15%;
выбор темной окраски батареи увеличивает теплоизлучение.

Форма, размер и количество секций радиатора могут быть любыми, в зависимости от площади помещения и личных пожеланий

Особенности трубчатых радиаторов

Схемы подключения трубчатых радиаторов

Изделиям подобного вида характерны следующие черты:

Вариативность подключения. Подсоединение к системе теплоснабжения производится боковым или нижним способом. Это возможно благодаря наличию боковых и нижних штуцеров.
Вариативность монтажа. Некоторые модели имеют ножки, позволяющие крепить батарею на полу без закрепления на стене.
Низкое гидравлическое сопротивление, которое обеспечивает высокую пропускную способность.

В зависимости от модели характеристики будут варьироваться в следующих пределах:

Высота изделия от 150 мм до 3000 мм.
Ширина радиатора от 200 мм до 2000 мм.
Глубина от 50 мм до 300 мм.
Толщина стен 1,2-2 мм.
Рабочее давление достигает 10 атм.
Число секций, которое зависит от ширины.
Максимальная температура радиатора 110°С.
Число трубок в секции. Определяет глубину.
Сечение трубок. Чаще всего используются изделия с круглым или прямоугольным сечением.

Достоинства и недостатки

Начнем с достоинств. Если сравнить радиаторы, изготовленные из нержавеющей стали, с аналогичными устройствами из других материалов, но по некоторым параметрам они выигрывают.

Трубчатые радиаторы обладают простой конструкцией, благодаря чему обеспечивается весьма длительный срок службы

Более того, современные качественные радиаторы производятся из стали, толщина которой составляет от 1.2 до 1.5 миллиметра, что тоже немаловажно в плане прочности.
Одним из главных преимуществ таких радиаторов является именно их дизайн. Это не только источник тепла для вашего жилища, но также достойное его украшение.
Конструкция таких радиаторов может иметь массу вариаций, что значительно упрощает процедуру собственноручного монтажа

Зачастую на официальных сайтах фирм-производителей размещается наглядная инструкция, демонстрирующая все этапы монтажа.

Так, о хорошем мы поговорили, пора поговорить и о плохом. Среди недостатков стальных радиаторов хотелось бы отметить следующие:

Как уже говорилось, главным недостатком стали является то, что она склонна к образованию ржавчины. Дело в том, что вода самым негативным образом влияет на поверхность радиаторов, и стоит оставить его без воды хотя бы на одну-две недели, то скорость распространения коррозии увеличивается в разы.
Но не только материал имеет недостатки, а еще и покрытие радиаторов. Некоторые из них могут быть самого низкого качества, из-за чего уже через несколько лет использования покрытие начинает шелушиться.
Чувствительность к гидроударам – еще один минус стальных радиаторов трубчатого типа. Если произойдет опрессовка системы, то сварочные швы могут не выдержать, а радиатор деформируется или даже лопнет.

Помимо того, теплоотдача у стали достаточно низкая. Если сравнивать материал с другими, используемыми для данной цели, то он считается самым дорогостоящим.

Итак, принимая во внимание все плюсы и минусы таких радиаторов, мы все же с уверенностью можем сказать, что эксплуатационные характеристики у них на высоте. И если планировка квартиры и финансовые возможности позволяют вам установить их, то тут не может быть никаких сомнений!

Разновидности и характеристики батарей трубчатого типа

Радиаторы трубчатого типа бывают горизонтальными и вертикальными. Последние ставятся под окнами, на поверхности стен. Сечение трубок горизонтальных батарей может быть овальным, круглым, особенно выигрышно выглядит треугольное. В зависимости от планировки и площади помещения такой отопительный прибор может иметь самую разную высоту. В наше время стало модным делать окна больших размеров в домах, благодаря этому очень распространены низкие отопительные приборы – до 57 см (в основном, это 3 части). При этом он может быть очень широким, если хочет клиент такой параметр можно сделать больше до 2 метров.

Классическая установка трубчатой батареи

Трубчатые вертикальные отопительные приборы разделяют на:

Секционные. Упрощенный вариант, который состоит из набора сегментов одного размера и диаметра.
Диагональные. Длина трубок выделяется – плавный переход от самого длинного до самого короткого сегмента. Смотрятся такие батареи необычно, тем более при размещении в нишах.
Колоновидные. Состоят из трубок одного размера и диаметра, напоминают обыкновенные радиаторы из чугуна.
Радиусные. Подобные модели могут иметь форму дуги, прекрасный вариант для полукруглого помещения.

Более того, вертикальное расположение трубок – это лучшее решение для помещений с панорамными, или же просто слишком высокими окнами (от потолка до пола), а еще подобных комнат, где нет возможности установить батарею в подоконную нишу. Высокие отопительные приборы, которые состоят из нескольких тонких трубок, можно зафиксировать параллельно окну с двух его сторон.

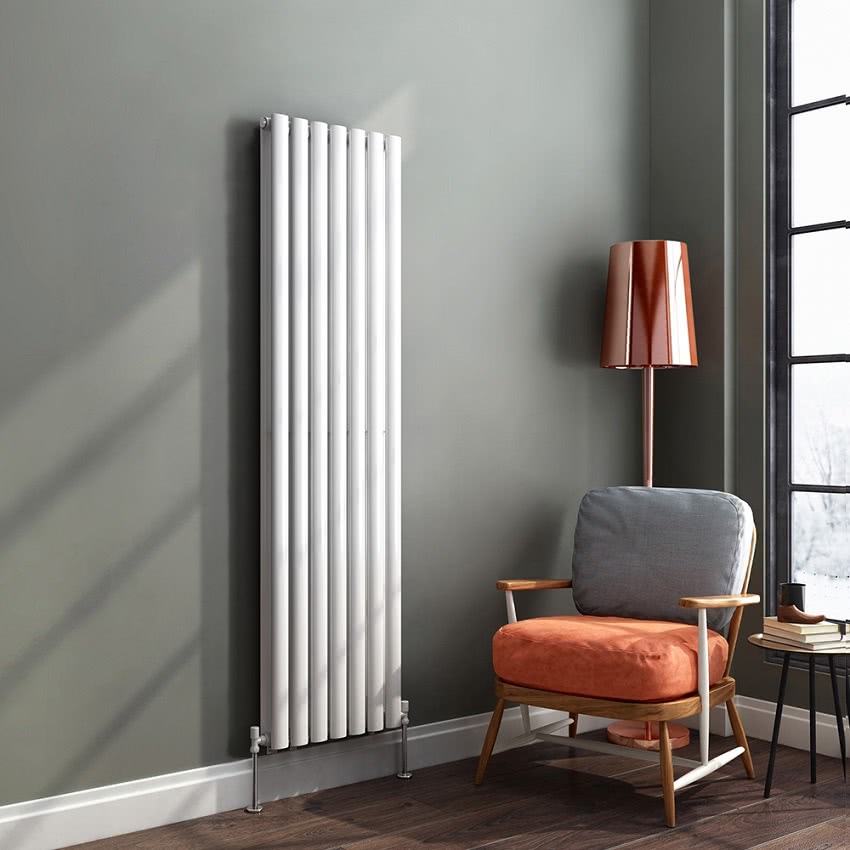

Вертикальный трубчатый отопительный прибор

Есть также модели с небольшой высотой, в виде скамеек. Данные изделия удобны и функциональны для раздевалок в центрах для занятьий спортом, к примеру, или детских учреждениях. Модели с вертикальным расположением трубок просят небольшого ухода, так как почти не собирают пыль.

Похожие батареи выпускаются не только в привычном белом цвете. Можно отыскать в продаже или выбрать вариант разных цветов, также в перламутровых цветах, бронзе, под серебро и золото, состаренный металл и дерево.

Для помещения ванной можно подобрать модель с перекладиной для развешивания полотенец. Такой отопительный прибор будет делать функции сушителя полотенец.

В этом варианте трубчатый отопительный прибор исполняет функции сушителя полотенец

Ключевые технические специфики трубчатых батарей такие:

высота – от 30 до 300 см;
глубина – приблизительно 225 мм;
расстояние между секциями – 45-65 мм. Модели с большим расстоянием устанавливают в людных местах (школах, поликлиниках), где нужно соблюдать жёсткие гигиенические нормы;
толщина стены трубки – модели, импортируемые из Европы, выделяются маленькой толщиной стены – 1-1,5 мм, в российских экземплярах данный показатель больше – до 2 мм;
сечение части. Классическая форма трубок – круглая, сечение ее не превышает 25 мм. Не очень часто встречаются овальные, квадратные и другие формы труб.

Способы подключения

Сегодня существует сразу несколько способов подключения данных устройств, давайте рассмотрим каждый из них.

Нижнее подключение заключается в том, что труба, ведущая теплоноситель от источника тепла, подключается к нижнему патрубку устройства. С другой же стороны крепится труба, предназначенная для отвода теплоносителя.
Боковое подключение имеет несколько отличий. Дело в том, что труба, идущая от источника тепла, подключается с одной стороны радиатора к патрубку, расположенному снизу, а отводящая труба при этом крепится также с другой стороны.
Наконец, диагональный способ подключения – это когда подводная труба, идущая от источника тепла, подключается к патрубку, расположенному сверху, а труба отводная крепится с обратной стороны радиатора, вот только уже снизу, отсюда и название.

Если сравнивать эффективность каждого из способов подключения радиаторов, то боковое подключение, вне всяких сомнений, является наиболее эффективным.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Биметаллические радиаторы

секции, изготовленные из двух металлов.выдержать максимальную нагрузку

Коррозийная стойкость позволяет долгие годы не менять батареи. Внешний слой радиатора и все его элементы состоят из алюминия. При помощи стали и алюминия разработчики добились максимальной теплоотдачи в помещение. Для точности теплового излучения к биметаллическим радиаторам можно приобрести термостатическую головку. Она максимально точно управляет температурой прибора в автоматизированном режиме.

Преимущества биметаллических радиаторов:

Объём теплоносителя минимальный.
Теплоотдача от 170 до 190 Вт при межосевом расстоянии 500 мм, что считается довольно высокой.
Рабочее давление 20 атмосфер.
Дизайн подойдёт для любого интерьера.
Полная устойчивость к любому вида теплоносителя.

Недостатки биметаллических радиаторов:

Цена выше своих аналогов в среднем на 15%.
Малая площадь проходного сечения между трубок коллекторов.

Обзор рынка отопительных приборов

Ассортимент трубчатых стальных батарей очень широкий. Можно купить как обычный по дизайну радиатор, так и модель, которая представляет собой настоящее произведение искусства. Выбор фирм и моделей большой и разнообразный. Лучше всего покупать трубчатые радиаторы отопления российского производства: именно отечественные модели изготавливаются с учетом особенностей климата, качества местной воды, частых перепадов давления и других важных факторов.

Среди импортных моделей лучше отдавать предпочтение немецким, чешским, турецким, польским и итальянским производителям.

Чешские радиаторы

Рассматривая радиаторы отопления чешские, надо отметить хорошее качество продукции и сравнительно невысокую стоимость. Особенностью батарей чешского производства является запатентованная система установки интегрированных термостатических вентилей. Благодаря вентилю происходит регулировка температура по заранее выставленным параметрам. Среди трубчатых радиаторов чешского производства востребованы изделия Isan Atol.

Турецкие радиаторы

Неплохое качество и у турецких батарей. Но надо отметить, что в основном стальные радиаторы отопления Турция выпускает панельного типа. Цены вполне демократичные. Многие модели производятся по лицензии известных европейских производителей. Поэтому продукция в целом соответствует евростандартам качества.

Польские радиаторы

Недорогие батареи и у польских производителей. Надо отметить, что выпускает радиаторы отопления биметаллические Польша уже давно. Благодаря многолетнему опыту и усовершенствованной технологии производства, цены на отопительное оборудование низкие. В то же время технические характеристики и качество достаточно хорошие. Среди польских компаний, которые специализируются на производстве биметаллических радиаторов, можно назвать Termica.

Немецкие радиаторы

Высоким качеством отличаются радиаторы отопления трубчатые Zehnder от немецкого производителя. В зависимости от типа подключения, такие батареи могут быть разных видов: подключаемые к трубам горячего водоснабжения, для открытых систем водяного отопления и электрические.

Немецкая компания специализируется на производстве нестандартных отопительных приборов.

Есть максимально высокие и супернизкие модели. Цветовая гамма разнообразна – более 700 оттенков. Правда, стоимость на Zehnder радиаторы отопления очень высокая.

Долговечные, надежные изделия выпускает и швейцарско-германская компания Arbonia. Несмотря на замечательный дизайн, высокие технические характеристики и отличное качество, цена на радиаторы отопления Арбония вполне приемлема для российских покупателей.

Финляндские радиаторы

Привлекательным дизайном и хорошим качеством отличаются и радиаторы Purmo, произведенные в Финляндии. На радиаторы отопления Purmo цены зависят от конкретной модели и размера. Но, как правило, стоимость вполне доступная. Продукция отличается большим числом типоразмеров и способов установки. Подобрать подходящий вариант можно для любого помещения. Есть возможность заказа нетипового варианта батареи. Правда, на такие радиаторы отопления Пурмо цена будет несколько выше, чем на стандартную модель.

Китайские радиаторы

Более бюджетным вариантом можно назвать батареи Оазис китайского производства. Несмотря на доступность, изделие очень прочное, устойчиво к агрессивным веществам и не имеет ограничений в использовании. Некоторые модели изготавливаются с учетом особенностей российских теплосетей. На радиаторы отопления Оазис отзывы, как правило, хорошие. Компания также выпускает и биметаллические радиаторы отопления, о которых мы писали . Многие отмечают отличный обогрев и демократичную цену.

https://youtube.com/watch?v=r0jbGAs22l8

Преимущества и недостатки

Эти два фактора всегда принимаются во внимание при принятии решения о выборе того или иного типа отопительного прибора. Начнём с положительных аспектов

Высокая степень надёжности за счёт прочности материала и отсутствия разборных соединений. Протечки здесь маловероятны.
Высокая теплоотдача. По этому параметру стальные трубчатые радиаторы отопления уступают алюминиевым, но не намного, и в процессе эксплуатации вы вряд ли ощутите эту разницу.
Невысокая инертность за счёт относительно небольшого объёма теплоносителя. То есть быстрая реакция на команды управления (например, от термодатчика).
Богатая цветовая палитра. Если цветовой ассортимент прочих радиаторов не отличается многообразием (в основном это белые и бежевые тона), у трубчатых батарей в этом плане практически нет ограничений

Это, бесспорно, большой плюс.
Безопасность и простота ухода благодаря обтекаемым формам
Риск заработать синяк при неосторожном движении практически отсутствует, что особенно важно в школах, детских садах, игровых комнатах. Да и удаление пыли не составляет труда: достаточно протереть гладкие поверхности влажной тряпкой, не прибегая к помощи пылесоса.
Разнообразие форм и размеров
Поскольку трубки можно гнуть, проектировщики, дизайнеры и производители используют это преимущество, чтобы реализовать свои творческие фантазии и опередить конкурентов в борьбе за покупателя.
Возможность изготовления по индивидуальному заказу

Это тоже козырь.

Трубчатый радиатор KZTO РС2. Температура теплоносителя до 403К (130°C).

Недостатков немного, но они всё-таки имаются. В частности, можно отметить:

Достаточно высокую цену на фоне стальных, алюминиевых, а иногда и биметаллических аналогов (если сделать пересчёт на единицу мощности). Однако в долгосрочной перспективе этот «недостаток» компенсируется большим сроком службы (не менее 25 лет, а в моделях премиум-класса до 50 лет), так что и в данном случае пословица «скупой платит дважды» вполне уместна;
Чувствительность к большим перепадам давления, что обусловлено наличием точечной сварки. Лучше, если такая сварка выполнена с помощью лазера – это повышает прочность изделия;
Как и все стальные отопительные приборы, стальные трубчатые радиаторы отопления не обладают высокой коррозийной устойчивостью. Однако в закрытой системе, не предусматривающей периодический слив теплоносителя, этот фактор не критичен, особенно если учесть, что внутренняя поверхность трубок, как правило, обрабатывается полимером.

Как видим, достоинств существенно больше. Особенно впечатляет широкая цветовая гамма и возможность индивидуального заказа.

КЗТО РС2.

Установка и подключение отопительных приборов трубчатого типа

Трубчатые батареи можно использовать в сетях замкнутого, открытого типа с естественной и принудительной циркуляцией носителя тепла. Они подходят и для однотрубных систем. Присоединить их можно любым из вариантов:

Боковое подключение трубчатого отопительного прибора

При нижнем подсоединении и подача, и обратка подсоединяются к отопительному прибору снизу. При боковом подающая и отводящая трубы устанавливаются с боковой стороны – с правой стороны или слева. Диагональный способ состоит в том, что подача подсоединяется сверху с правой стороны (например), а обратка – снизу слева.

Устанавливаются такие отопительные приборы на спайдерные крепежи, которые закрепляются к поверхности стен с помощью дюбелей. Может быть установка на стенки из тех или иных материалов – бетона, кирпича, блока из ячеистого бетона. Благодаря маленькому весу, можно зафиксировать их и на гипсокартоне, исключительно с помощью специализированных спайдерных крепежей.

Если предполагается установка в доме на несколько квартир, для начала необходимо познакомиться с техническими параметрами изделия и удостовериться, что оно может работать долгое время при конкретной нагрузке.

Ключевые требования грамотного монтажа:

расстояние между подоконником и верхней гранью отопительного прибора (горизонтального) — 5-10 см;
между полом и нижним ребром – 9-12 см;
расстояние между поверхностью стены и отопительным прибором – 2-5 см. В случае установки отражающего слоя данный зазор необходимо расширить.

Нижнее подключение отопительного прибора

Достоинства и недостатки

Как уже говорилось, главным недостатком стали является то, что она склонна к образованию ржавчины. Дело в том, что вода самым негативным образом влияет на поверхность радиаторов, и стоит оставить его без воды хотя бы на одну-две недели, то скорость распространения коррозии увеличивается в разы.
Но не только материал имеет недостатки, а еще и покрытие радиаторов. Некоторые из них могут быть самого низкого качества, из-за чего уже через несколько лет использования покрытие начинает шелушиться.
Чувствительность к гидроударам – еще один минус стальных радиаторов трубчатого типа. Если произойдет опрессовка системы, то сварочные швы могут не выдержать, а радиатор деформируется или даже лопнет.

Особенности модели

Еще не так давно в системе отопления использовали исключительно чугунные батареи. Они были надежные, люди им доверяли и не искали никаких других вариантов. Батареи нового поколения вытеснили своих соперников красивым дизайном. Осуществляя ремонт в квартирах в европейском стиле, хозяева хотят видеть под окном что-то красивое, своеобразной формы, не стандартное, то, что будет радовать глаз и нравиться гостям. Ответить их вкусам позволяют трубчатые радиаторы.

Радиаторы отопления выпускаются разных цветов и оттенков, разных размеров, форм. Их дизайн впишется в любую комнату. Кроме этого, этот вид батарей относят к высшему классу среди приборов обогрева комнат. Особенности модели– это высокие техническая характеристика трубчатых радиаторов, горизонтальное и вертикальное положение, возможность разместить по всей высоте стены, так как высотой они способны достигать трех метров.

В одной плите количество трубок бывает самое разное: одна или десять, тут все зависит от желания заказчика или стены, где будет размещаться данная конструкция. Толщина то же не имеет четких параметров. Существует возможность ее менять. На рынке выставлены тонкие и толстые радиаторы. Они легко моются, что говорит об их гигиеничности. Они безопасны, удобны для зданий, в которых дети из-за отсутствия углов в них.

Количество трубок в трубчатом радиаторе

Трубчатые радиаторы отопления в основном делают из стали. Сталь отличается надежностью и прочностью. Это металл, который не боится агрессии теплоносителя.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.

Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

Инерционность – низкая, отдача тепла — отличная.
Объем теплоносителя мал, потребление энергии — небольшое.
Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
Крайне низкая цена.

— Минусы:

Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.

Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
Тепловая мощность (общая) – 1200-1600 ватт.
Температура горячей воды (максимум) – 110-120 градусов.
рН воды – 8,3-9,5.

Конструктивные особенности трубчатых батарей

чугунных радиаторах отопления

Все стальные радиаторы трубчатые отличаются очень прочной конструкцией. Благодаря разнообразию размеров, форм, цветовых оттенков, такой отопительный прибор впишется в любой интерьер квартиры.

Где можно устанавливать трубчатые радиаторы?

Стальные трубчатые радиаторы, как правило, устанавливают в частных домах либо в квартирах пятиэтажных домов.

Часто радиаторы отопления стальные трубчатые используют в медицинских учреждениях. Это объясняется тем, что батареи имеют отличные гигиенические свойства и не травмоопасны. Устройство характеризуется отсутствием углов, плавными изгибами. На таких радиаторах не скапливается пыль. А износоустойчивость их гораздо выше, нежели у чугунных аналогов.

Характеристики трубчатых стальных батарей

Трубчатые радиаторы отопления чаще всего изготавливаются из стали. Стальные трубчатые радиаторы отопления очень популярны, ведь сталь – прочный и надежный металл.

К основным техническим параметрам трубчатых радиаторов из стали относятся:

Высота. Находится в пределах 30-300 см.
Количество трубок не ограничено. Есть варианты с одной трубкой. А есть и с гораздо большим числом.
Глубина около 22,5 см. В ряду по глубине может быть от 1 до 6 элементов. На радиаторы стальные трубчатые цена зависит от рабочего объема и параметров трубок.
Секционное расстояние. Представлено в двух вариантах: 6,5 и 4,5 см. Батареи с шагом между секциями 6,5 см чаще применяется в больницах, школах и других учреждениях, где требования к отсутствию загрязнений и пыли очень высокие.
Толщина стенки варьируется от 0,1 до 0,2 см. У импортных моделей стандартная толщина составляет 0,1-0,15 см. У отечественных аналогов данный параметр немного больше – 0,2 см.
В классическом исполнении сечение секции круглое. Диаметр около 2,5 см. Правда, встречаются в продаже и трубы с плоским, прямоугольным, овальным и треугольным сечением.

Разновидности трубчатых батарей

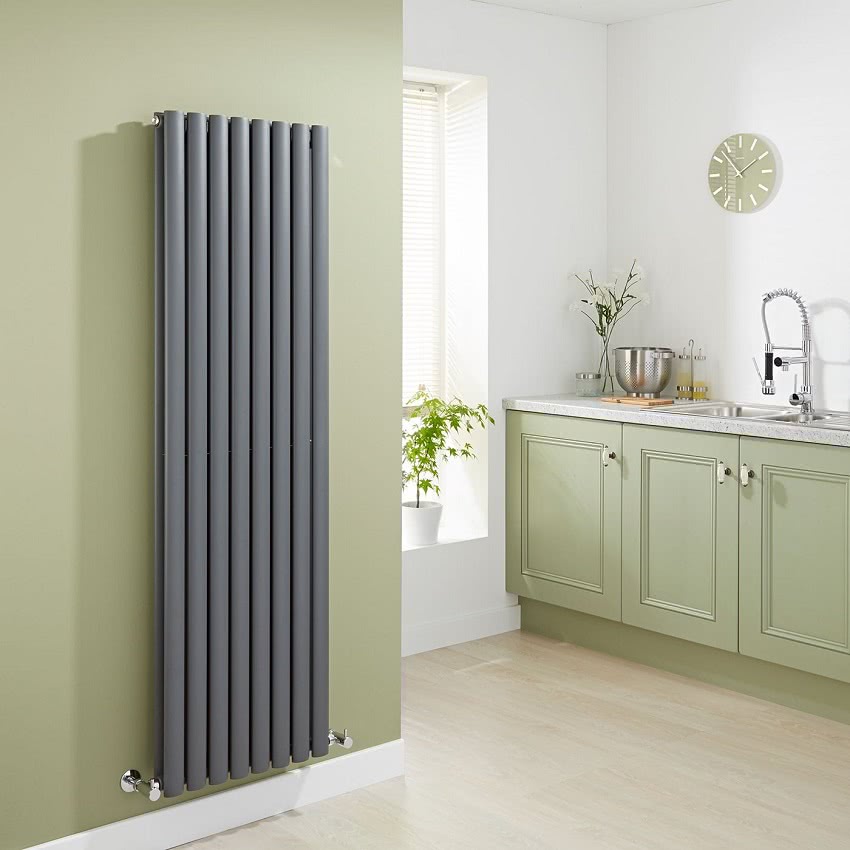

вертикальные трубчатые радиаторы отопления

В зависимости от формы, отопительный прибор может быть угловым, плоским, радиусным и дизайнерским. Угловая модель предполагает деление радиатора на две секции, которые располагаются по отношению друг к другу под углом. Угол можно выбирать любой. При плоском варианте трубки располагаются в один ряд. Это наиболее востребованная форма среди покупателей. Радиусное устройство имеет форму дуги. Достаточно интересное решение. Отопительный прибор дизайнерского типа отличается особой оригинальностью. Вертикальные трубы можно изогнуть и получить конструкцию в виде волны.

Китайские

Самой бюджетной моделью металлического трубчатого радиатора можно назвать батареи Оазис китайского производства. Несмотря на дешевизну, прибор отличается хорошей прочностью, стойкостью к агрессивному воздействию и отсутствием эксплуатационных ограничений. Ряд моделей изготавливаются с учетом специфики отечественных теплосетей. Трубчатые батареи отопления Оазис имеют самые положительные отзывы. Предприятие также специализируется на изготовлении стандартных биметаллических радиаторов отопления, отличающихся отличными теплотехническими характеристиками и доступной стоимостью.

Трубчатый радиатор в интерьере

Радиаторы отопления стальные трубчатые эффектно выглядят, поэтому органичны для любого интерьера. Они сочетаются как с предметами старины, так и дизайном в стиле хай-тек. Весь секрет в простоте конструкции, из которой создается многообразие форм, широкой цветовой палитре и выбору удобного местоположения.

Кроме классического расположения прибора на стене под оконным проемом, трубчатый радиатор может использоваться как скамейка, стенная перегородка, ножки для столешницы, перила, обрамление зеркала на стене, колонны ложного камина. Такой радиатор одинаково эстетичен и функционален в любом пространстве: холл, кухня, ванна, детская, выставочный зал, кафе, учреждения с повышенными санитарно-гигиеническими требованиями и т.д. Пропала необходимость скрывать батареи, они стали инструментом в создании уникального дизайна интерьера.

Стальной трубчатый радиатор отличен массой положительных качеств, технически эффективен, безопасен, а главное занимает свое достойное место в помещении, наделяя его индивидуальностью и теплом.

Конструктивные особенности

Конструкция приборов отопления может быть разной:

Секционные батареи. Из названия можно понять, что они состоят из отдельных секций, которые можно соединять между собой. Их количество зависит от площади отапливаемого помещения. Чем больше секций, тем теплее.
Панельные батареи. Состоят из пластин, соединенных между собой конвекционной секцией. Она увеличивает мощность теплоносителя. Рекомендованное количество устанавливаемых пластин – от 3 до 5.
Трубчатые батареи. Конструкция похожа на ту, которая применяется в секционных приборах. Количество труб варьируется от 2 до 6 штук. Такой теплоноситель отдает тепло исключительно за счет конвекции.

Все отопительные приборы отличаются по многим параметрам. Это — теплоотдача, внешний вид, материал, из которого они изготовлены. Чтобы узнать, какой лучше радиатор, стальной или биметаллический, у радиатора нужно подробно рассмотреть характеристики, достоинства и недостатки. Придется учесть множество факторов, чтобы понять, какой теплоноситель подойдет именно в вам.

Как выбрать батарею отопления?

На стадии проектирования необходимо подумать о том, какой выбрать радиатор отопления и схему разводки

Нужно принять во внимание мощность радиаторов отопления, которая зависит от следующих факторов:

числа внешних стен,
числа окон,
степени утепленности дома,
площади помещений.

Также нужно учесть материал из которого изготовлен радиатор. С учетом вышесказанного, рассчитывается теплоотдача радиаторов отопления. Самый простой способ расчета показателя: на 1,8 м2 нужна одна секция.

Исходя из количества теплопотерь, к полученной цифре прибавляется дополнительная секция.

Какие лучше радиаторы отопления

Обзор моделей

Батареи отопления – это важнейшее звено любой системы отопления как автономной, так и централизованной. У каждого вида есть свои особенности. Модели отличаются материалом, КПД, конструкцией, ценой.

Технические характеристики радиаторов и их эксплуатационные показатели влияют на стоимость изделий. Сегодня на рынке обогревательных приборов представлены следующие модели:

Чугунные радиаторы сегодня скорее дань прошлому и, казалось бы, навсегда ушли в прошлое. Решающий довод в пользу чугунных вариантов – ремонтопригодность и возможность изменения количества секций.

Конструктивные особенности трубчатого радиатора

Большой модельный ряд – прекрасная возможность подобрать под интерьер своего помещения подходящий отопительный прибор трубчатого образца. Они варьируются по разным параметрам:

дизайну;
габаритам;
внутреннему объему;
теплоотдаче;
металлу изготовления;
монтажу и типу подсоединения к системе центрального парового отопления или водяного контура частного дома.

Трубчатые радиаторы изящны и элегантны

Вертикальные трубчатые радиаторы более изящны и элегантны, чем некоторые другие разновидности. По удобству эксплуатации соперничают с тепловой панелью и секционными конструкциями, зато нередко превосходят их по КПД. Они не нуждаются в дополнительном наращивании, сборке и сварке перед монтажом

Но важно правильно подобрать батарею, подходящую по тепловой мощности под метраж комнаты. Внимательно изучите техническое описание к радиатору, где должны быть указаны все параметры, в том числе возможности данной модели по обогреву на 1 м2 площади или на кубометр прогреваемого воздуха за единицу времени

Современные радиаторы вертикального типа отличаются лазерной сваркой металлических трубок. Этот шов практически незаметен внешне, он не пропускает теплоноситель даже под внушительным давлением – до 10 атмосфер, что доказано испытаниями. Положительные отклики европейских покупателей подтверждают соответствие этих моделей высшим стандартам качества. Часто их называют лучшими по продолжительности эксплуатации и теплоотдаче.

Биметаллический трубчатый радиатор отопления отлично дополняет кухню в стиле «минимализм»

По мнению большинства дизайнеров интерьеров, вертикальные трубчатые модели гармонируют не только с современной урбанистической стилистикой. Они подходят и для более умеренного дизайна – неоклассика, модерн, минимализм.
