Термоголовка для радиатора отопления

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

1. Закрыть в комнате двери и окна, установить термометр на нужной отметке.
2. Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
3. Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
4. Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
5. Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

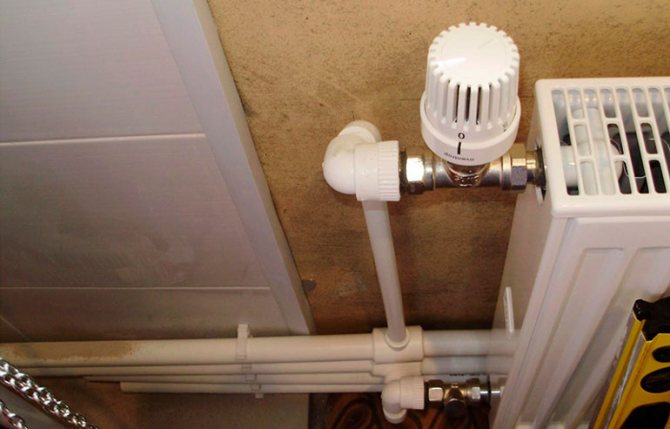

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Преимущества и недостатки

Преимущества использования термоклапанов для радиаторов отопления:

1. Возможность автоматически регулировать нагрев помещения и создавать комфортные условия для жильцов дома.
2. Возможность настраивать степень нагрева радиатора.
3. Снижение температуры в неиспользуемых помещениях до минимальных положительных значений.

Самые значительные достоинства термокранов – возможность экономии топлива. Они ограничивают нагрев помещений и дают возможность минимально обогревать неиспользуемые помещения. Применение регулирования отопления в частном доме экономит примерно 20% топлива, при консервации второго этажа или части комнат – еще больше (например, спальни, гостевые комнаты, сауны, кинозалы, биллиардные, тренажерные залы и т.д.). Даже отключение отопления в одной комнате на пять дней в неделю (в «спальне студента») дает заметную экономию. Но не стоит думать, что одна неотапливаемая комната выстудит весь дом – при закрытых дверях температура в одной комнате не опускается ниже +10 °С.

Любая система отопления, даже рассчитанная опытным конструктором-сантехником, не идеальна. Вероятность не совсем равномерного нагрева комнат возможна – для компенсации неравномерного прогрева также пользуются термоклапанами. Используют их и для понижения температуры в буферных зонах, не требующих постоянного нагрева в 20 °С (в кладовых, котельных, тамбурах, прихожих, верандах). Нередко рачительные хозяева увеличивают обогрев ванных только перед вечерним купанием семьи и особенно детей, а в остальное время поддерживают приемлемые 20…21 °С.

В достаточно сложных и затратных системах «умный дом» вообще программируют отопление таким образом, чтобы температура в доме снижалась днем, когда семья разбегается на работу-учебу-детский сад, и повышалась вечером, когда все в сборе. В такой системе плюсы от использования термоклапанов увеличиваются до максимума, а минусы почти незаметны.

Недостатки применения регуляторов – некоторое усложнение монтажа, небольшое увеличение гидравлического сопротивления. Дополнительное резьбовое сопротивление увеличивает возможность протечки. Кроме этого, термоклапаны нуждаются в обслуживании – они засоряются, и иногда (в частном доме раз в несколько лет, в квартире – ежегодно) их необходимо снимать и прочищать.

Советы специалистов

Устанавливать термоклапаны в квартире можно, если имеется запас мощности батарей порядка 30 %.

При установке термовентиля в многоквартирных домах обязательно следует устанавливать радиаторные краны для возможности отключения батареи, снятия и прочистки вентиля. В старых домах обычно применяется однотрубная система отопления, для них применяют специальные термоклапаны для однотрубных систем с большим проходным сечением.

Если в комнате два радиатора, то термоклапан можно устанавливать только на один из них. Регулировать нагрев чугунных радиаторов практически бесполезно из-за большой тепловой инерции (хотя иногда устанавливают регуляторы и на них – см. на фото декоративный механический термоклапан).

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

• отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
• конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
• на корпус устройства попадают прямые солнечные лучи;
• нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
• горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Особенности монтажа термоголовки

Монтаж выполняется в чёткой последовательности. Для установки термостата можно привлечь специалиста или произвести её самостоятельно, но для этого нужно ознакомиться с технологией.

Перед проведением работ отключается система отопления, и сливается жидкость. Далее срезается подводящая к радиатору труба в установленном месте. Если батарея была оснащена краном, потребуется его демонтировать. Открутив от клапана хвостовик, зафиксировать его в пробки радиатора с гайкой. После изготовления трубной обвязки, установить её в определённом месте и соединить с контуром. Термоголовка устанавливается в переходник, находящийся на корпусе регулятора. Это позволит сменить управляющий узел в случае выхода его из строя.

Настройка термостата осуществляется после заполнения контура теплоносителем. От качества данных работ зависит эффективность регулирующего блока.

Как выбирать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
3. Совпадать по диаметру с размером трубопровода.
4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

От чего зависит стоимость и примерная цена

Стоимость термостатических клапанов бывает разной и зависит:

• От конструктивного исполнения.
• Материала корпусных деталей.
• Технических характеристик.
• Особенностей производства.

Сколько примерно стоят разные модели термостатических клапанов, смотрите в таблице.

Принцип работы

Термостатическая головка разработана для автоматической поддержки комфортного температурного режима. Она состоит из двух частей. Нижняя – термоклапан, регулирующий подачу воды, а верхняя – термостат, реагирующий на изменение температуры в комнате.

Внутрь термостата помещен сильфон – термодатчик, заполненный жидкостью или паром под давлением. Под ним находится пружина, давящая на золотник, находящийся в клапане. При повышении температуры в помещении сильфон увеличится, начнет давить на золотник, и клапан частично или полностью перекроет поступающую воду. В результате радиатор охладится.

Если станет холодней, сильфон уменьшится в объеме, пружина сожмется, и просвет трубы откроется. Вода будет поступать интенсивнее, нагрев усилится и в комнате станет теплее.

Модификации термостатических головок

Существует несколько видов таких аппаратов:

• Простые механические, в которых термодатчик и термоклапан находятся в одном корпусе. Классическая распространенная конструкция.
• Механический тип с выносным термодатчиком – в нем термочувствительный элемент находится отдельно, соединяясь с корпусом капиллярной трубкой. Такую модель устанавливают при отсутствии оптимального места. Например, ее ставят при монтаже головки возле источника тепла, влияющего на работу. Увеличив размер трубки, датчик можно отвести достаточно далеко.
• Электронные или программируемые – самые современные модификации. Работают по тому же принципу, что и механические, но их можно запрограммировать по времени или другим параметрам. Они меняют нагрев в определенные дни недели и подогревают слабо отапливаемую комнату к приходу гостей. Источник питания – две щелочные батарейки.

Механические варианты просты в применении, надежны и недороги. Цена электронных моделей выше, но и функций у них больше.

1 Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

1. 1. Он позволяет создавать необходимую температуру в отдельных комнатах.
2. 2. С его помощью можно снизить энергозатраты до 50%.
3. 3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.

Термостатическая головка принцип работы

Термостатическая головка принцип работы

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

• Термостат на батарею отопления
• Регулировка тепла в батареях отопления

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Принцип работы

Некоторые домовладельцы в отопительный сезон регулируют температуру нагрева радиаторов при помощи частичного перекрытия отсекающего крана. Это неправильный подход, так как при такой эксплуатации фитингов они быстро выходят из строя. Их предназначением является нахождение только в полностью открытом или закрытом положении. Чтобы иметь возможность снизить затраты на отопление, применяются термостатические головки для радиаторов.

Их принцип работы совершенно другой. При помощи нанесенной на устройство шкалы задается требуемая температура в помещении. Когда радиатор нагнетает ее до указанного уровня, термостат перекрывает подачу теплоносителя. Это происходит не частично, а именно полностью. Как только температура снизится, подача возобновляется. Это очень удобно и выгодно с экономической точки зрения.

Совместимость с клапанами

Имеющиеся в продаже термостатические головки совместимы с клапанами стандартов RTD-N или RTD-G.

Выбор в пользу того, или иного стандарта зависит от особенностей отопительной системы здания, в частности — от диаметра трубы прямой подачи. Главное различие между указанными стандартами заключается в пропускной способности клапанов.

Для клапанов стандарта RTD-G и их прямых аналогов характерна повышенная пропускная способность, они рассчитаны для использования:

• с однотрубными отопительными системами;
• с двухтрубными системами с естественной циркуляцией (прежде всего актуально для частных домов);
• в многоэтажных зданиях.

Внимание! При установке термостатических головок на радиаторы отопления однотрубных систем обязательно наличие байпасов. Клапаны стандарта RTD-N (и аналоги) рассчитаны для использования в:

Клапаны стандарта RTD-N (и аналоги) рассчитаны для использования в:

• зданиях, оборудованных отопительными системами с принудительной циркуляцией;
• многоэтажных зданиях с двухтрубными отопительными системами.

Электронные терморегуляторы

Существует незначительный числовой дисплей и ряд клавиш. На дисплее отображаются текущие характеристики системы, либо выставляемые. Клавиши (зачастую со стрелками «вверх» и «вниз») предназначаются с целью изменения температуры. Программируемые регуляторы температуры дают возможность сохранять стабильную температуру пола, можно автоматически менять ее в конктерные дни недели, либо время суток.

Имеются модификации, которые наравне со стационарным блоком управления на стене имеют портативный пульт управления. Определенные модели дают возможность распоряжаться работой посредством персонального компьютера, либо планшета, что довольно удобно. Данные приборы могут осуществлять контроль нагреванием пола.

О том, как обеспечить точную регулеровку температуры теплого пола своими руками, вы можете узнать далее.

Если в квартире или доме зимой жарко, приходится открывать окна. Так температура в помещении нормализуется. Но затраты на обогрев помещений довольно высоки. Чтобы их снизить, теплоноситель необходимо расходовать целесообразно. Для регулировки температуры обогрева на радиаторы устанавливают такое устройство, как термостатическая головка. Она эффективно расходует теплоноситель и экономит значительные средства семейного бюджета.

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

Смотрите это видео на YouTube

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

1. Р 0 – постоянная температура 21 С круглые сутки.

1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 С.

1. Р 2 – расширенная энергосберегающая программа, которая температуру до 17 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.

1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.

1. После выбора настроек их подтверждают нажатием нижней клавиши.

Монтаж своими руками

Для самостоятельного монтажа термоголовки, помимо самого оборудования, потребуются:

• инструменты для нарезания резьбы на трубах;
• ФУМ-лента или другой герметизирующий материал;
• контргайка – 2 штуки (как правило, входят в состав монтажного комплекта);
• два разводных (гаечных) ключа.

Инструкция по монтажу:

1. с системы отопления необходимо полностью слить теплоноситель;

  Установку оборудования в многоквартирных домах целесообразнее производить в теплое время года, когда не требуется обогревать жилые помещения.

1. выбрать место для монтажа оборудования;

Правила размещения термоголовки на системе отопления

1. в выбранном месте вырезать участок трубопровода, по длине соответствующий вентилю;
2. нарезать резьбу;

Подготовка к креплению клапана с термоголовкой

1. произвести герметизацию резьбы выбранным материалом;

Использование ФУМ-ленты для герметизации резьбы

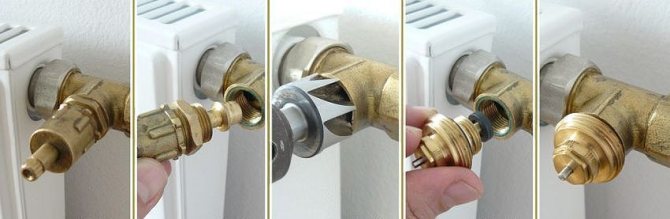

1. установить на сгоны от радиатора и труб контргайки;
2. произвести монтаж вентиля и затяжку элементов, фиксирующих устройство;

  Установка клапана должна быть произведена в соответствии с направлением движения потока теплоносителя, которое указывается стрелкой на корпусе устройства. В противном случае оборудование будет работать некорректно.

Установка и затяжка клапана с термоголовкой

1. установить термоголовку;

Установка оборудования на клапан

1. произвести настройку оборудования в соответствии с прилагаемой инструкцией.

Как установить термоголовку, смотрите на видео.

Для продления срока использования термоголовку рекомендуется снимать на летний сезон. Это позволит сохранить конструкцию и исключить возможность прикипания отдельных элементов.

Советы по установке

Перед установкой термоголовки на радиатор отопления необходимо установить максимально значение температуры на ней. Установить термоголовку в удобном месте. Для корректной работы датчик термоголовки следует располагать на достаточном расстоянии от источников тепла: трубопровод, восходящие теплые потоки воздуха. Рекомендуется устанавливать головки в горизонтальном положении и предохранять от попадания прямых солнечных лучей. В случае невозможности оградить термоголовку от воздействия источника тепла, следует использовать термоголовку с выносным датчиком. Датчик рекомендуется располагать на расстоянии около 60 сантиметров от радиатора.

Внимание при покупке

Ручка радиатора с термостатической головкой имеют разную эффективность. Поэтому перед покупкой необходимо узнать мнение специалистов. Это позволит избежать ошибок.

Более высокая эффективность часто означает немного более высокие цены покупки. Однако следует помнить, что более эффективная термоголовка приведет к более заметному снижению затрат на отопление здания. Клапан имеет выступающий шток, который при взаимодействии с головкой закрывается или открывается, уменьшает или увеличивает поток теплоносителя через радиатор. Неправильно выбранные элементы могут стать причиной неправильной работы устройства, что приведет к значительному дискомфорту при использовании. Одним из наиболее важных параметров выбора является длина штока или расстояние от клапана до головки

Также необходимо обратить внимание на возможный тип соединения — вкладыш или клапан могут быть приспособлены для установки навинчиваемой головки с резьбой или для установки установочного устройства с защелкой

Как работает устройство?

Существует множество производителей, предлагающих потребителю представленные изделия. Но термостатическая головка Danfoss, Giacomini, Purino и т. д. довольно сильно отличаются принципом работы. Поэтому следует рассмотреть их функции в идеальном варианте.

Допустим, пользователь установил требуемую температуру в помещении +23 градуса. У разных производителей эта отметка на головке может быть обозначена цифрой, точкой и т. д. Как только нагрев достигает заданного уровня, вещество в сильфоне расширяется, давит на шток клапана. Когда температура в помещении будет +24 градуса, подача теплоносителя в радиатор прекращается. В комнате становится прохладнее. Когда температура упадет на 1 градус, работа батарей возобновляется. В помещении при этом определяется +22 градуса. Но в реальности все может быть несколько иначе.

Правила монтажа и эксплуатации

Монтаж термовентиля не очень сложен, но требует соблюдения определенных правил. Эта работа легко выполнима своими руками.

Необходимые инструменты и материалы

Для установки современной запорно-регулирующей трубной арматуры достаточно двух разводных ключей подходящего диаметра, ленты ФУМ. Некоторые используют льняную или джутовую прядь и смазку. Понадобится еще накидная гайка-американка.

Ход работ

Перед началом работ следует слить теплоноситель из системы отопления. На время монтажа термоголовка скручивается с вентиля, шток прикрывается специальным колпачком, предохраняющим от механических повреждений. К батарее вентиль крепится с помощью патрубка с накидной гайкой, к системе (радиаторному крану) – с помощью отдельной накидной гайки. Клапан устанавливается в соответствии со стрелкой на корпусе, показывающей направление тока воды.

Резьбовое соединение уплотняется лентой ФУМ. Клапан располагают таким образом, чтобы регулирующая головка располагалась горизонтально – так она не перегревается. Для механической и головки с выносным датчиком расположение значения не имеет.

Каждое резьбовое соединение сначала скручивают вручную, затем затягивают ключом на 1-1¼ оборота. При затягивании второй резьбы первую фиксируют ключом – чтобы вентиль не изменил положения относительно радиатора.

Схема подключения термоклапана предусматривает горизонтальное расположение термоголовки. В последний момент перед настройкой закрепляют (в соответствии с инструкцией) головку на клапане. Некоторые закрепляются одним нажатием (Danfoss), некоторые прикручиваются с помощью накидной гайки.

Регулировка работы прибора

При включении регулятор выставляют на минимум, заполняют систему. В части комнаты, в которой жильцы находятся чаще всего, устанавливают термометр. Примерно через час-два проверяют температуру в комнате, если нужно – переключают термоклапан на большее значение. Так повторяют до тех пор, пока температура в комнате не установится в комфортных значениях. В дальнейшем обычно регулятор не трогают.

Электронные приборы программируют в соответствии с инструкцией.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Выбор термоголовоки

На этапе выбора терморегулятора следует обращать внимание на такую характеристику, как заполнение, которое бывает жидкостным либо газонаполненным. Если используется жидкость, то возможности устройства позволяют сообщать исполнительному механизму о том, насколько изменилась температура

Но жидкостное устройство обладает серьезным минусом: оно демонстрирует повышенную инерционность, чем и отличается от газонаполненных приборов. Использование последних не позволяет добиться высокоточной реакции со стороны исполнительного элемента, однако все они будут это делать гораздо быстрее.

предусматривают несколько вариантов исполнения: с выносным либо встроенным датчиком

Чаще всего на радиаторах можно встретить термоголовки со встроенным датчиком. Уже по названию этой категории устройств можно понять, как именно размещен действующий элемент

В процессе установки радиаторов отопления, которые оснащены термоэлементами этого типа, важно помнить о том, что:

1. Если для элемента более подходящим является вертикальное размещение, то следует рассмотреть вариант с покупкой иных устройств. Дело в том, что при использовании встроенного термодатчика будут наблюдаться небольшие неточности в работе, причиной которых является увеличенный нагрев, создаваемый исходящими конвекционными потоками.
2. Для датчика подобного типа допустимым является лишь горизонтальное размещение.

Думать об установке термостатических элементов с возможностью дистанционного управления стоит лишь тогда, когда схема размещения отопительных устройств не позволяет владельцу добраться до них. Среди рассматриваемой категории устройств довольно часто потребители устанавливают модели Danfoss R. A. 5068 или RA 5074.
