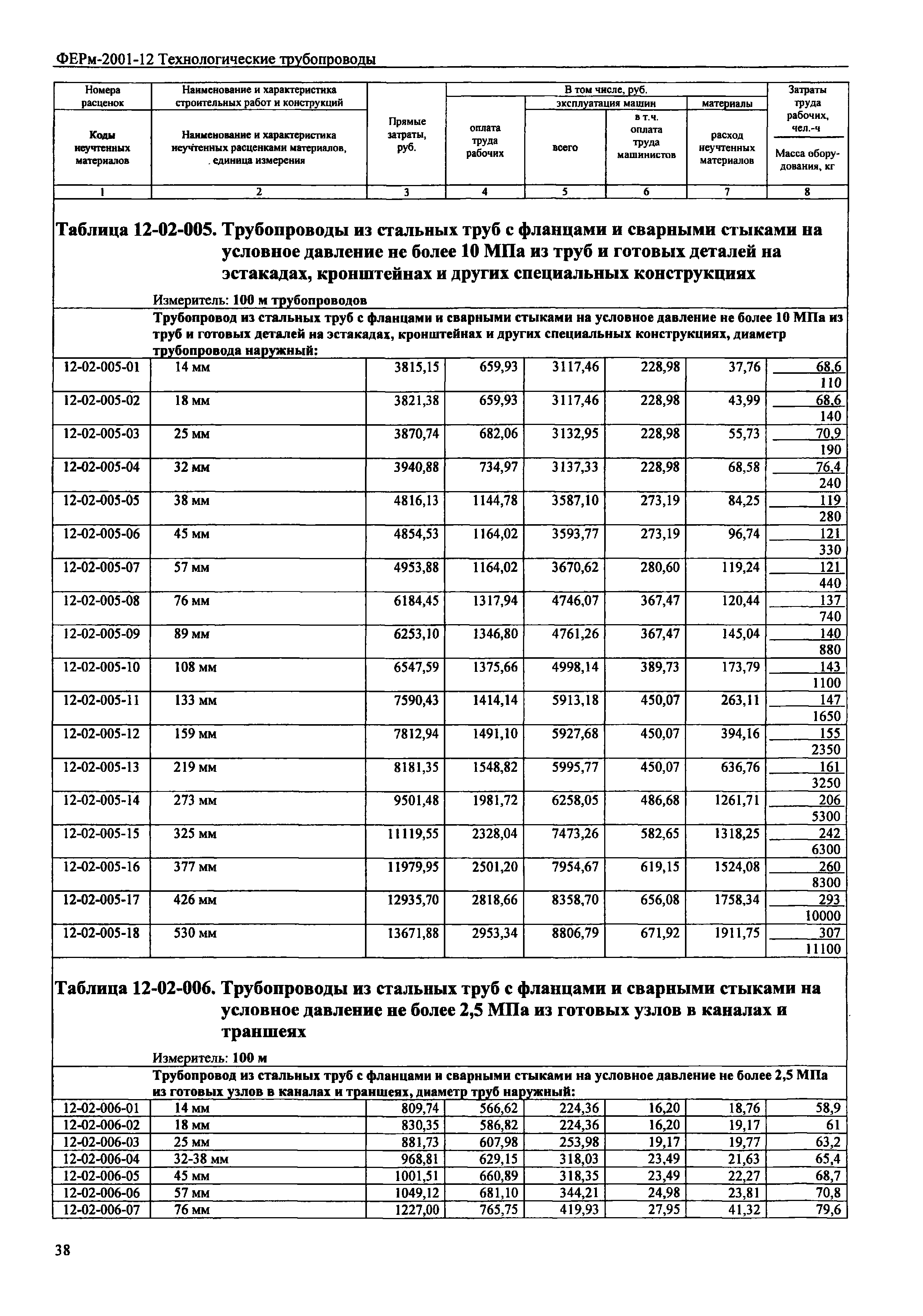

Расценки на сварочные работы трубопровода по диаметру, стоимость сварки трубы за стык

Разновидности металлических труб для системы отопления в доме

Самостоятельный монтаж отопительной системы из металлических труб вызывает определенные трудности. Они выпускаются определенным метражом, из-за чего бывает сложно развернуться при работе сваркой своими руками. Сложнее всего работать в узких помещениях, где приходится дополнительно использовать поворотники или гнуть трубу. Зато срок службы металлических труб для отопления достаточен для того, чтобы на протяжении одного поколения не думать о его замене.

Большой выбор труб из металла позволяет использовать их в разных народно-хозяйственных областях. Это водопровод и газопровод, дымоходы и системы отопления, трубы для монтажа каркасных конструкций и мебели. Для отопления в частном секторе используются:

цельнокатаные металлические трубы;
сварные прямошовные и спиральношовные;
холоднокатаные и горячего формирования.

Для обустройства системы отопления загородного дома своими руками подойдут все эти разновидности, даже сварные трубы, поскольку они меньше подвержены гидроудару при сезонном запуске системы.

Для систем отопления подходят и сварные, и бесшовные трубы из стали

Сварная труба проверяется дефектоскопом, который способен обнаружить малейшие отклонения и внутреннего, и наружного шва. Их стоимость дешевле, но гарантия надежности и срок службы аналогичен цельным изделиям.

Монтаж отопления из металлических труб своими руками предполагает выбор толщины изделия разного сечения. Как известно, чем толще труба, тем они дороже, и больше их вес (масса). Но всегда ли оправдан выбор в пользу толстых железных труб, которые внутри ржавеют точно так же, как и тонкие? Бесшовные металлические трубы большой толщины рекомендуются только для применения в условиях повышенного внутреннего давления, а также при перегрузках от перепада температур.

Кроме того, тяжелые трубы дают дополнительную нагрузку на фундамент, что крайне нежелательно в многоэтажном доме на плавучих грунтах.

Трубы для отопления в частном доме предлагаются разного типа:

стандартные (обычные);
толстые (усиленные);
тонкостенные (облегченные).

Для соединения стальных труб применяют электросварку, и такие работы при монтаже отопления лучше доверить специалисту

Для отопления из металлических труб можно использовать продукцию любой формы:

круглые;
прямоугольные;
овальные.

Монтаж системы отопления с металлическими трубами из меди и стали рекомендуется доверить специалисту.

Советы по выбору гофрированной трубы

Для того чтобы избежать возможных ошибок при выборе гофрированного трубопровода необходимо соблюдать следующие рекомендации:

Определить сферу использования

Важно правильно выбрать изделие, в зависимости от цели. Гофротруба для электрических проводов не может быть использованы для газоснабжения и подачи воды.
Количество слоев

Для водоснабжения и подачи газа рекомендовано использовать двухслойные изделия.
Вес. Тяжёлые металлические трубы используются для заливки в бетон. Легкие материалы могут применяться для внешней отделки помещения;
Правильно подобрать диаметр. Перед покупкой необходимо внимательно рассчитать нужный диаметр гофротрубы.

При покупке следует предварительно консультироваться со специалистом, который поможет подобрать необходимый вид и размер.

Виды конструкций

Конструкции бывают:

Шовные. В системах отопления домов не применяются, так как при сгибании нарушается целостность шва, и он расходится. При производстве такого вида не обрабатывается шов изнутри, поэтому в таких местах случаются протечки и потребуется замена. Максимум, что можно ожидать от такой трубы – 3 — 5 лет.
Бесшовные. Более надежные изделия. Срок службы таких водопроводных труб может дотянуть до 20 — 30 лет при условии ухода и своевременной очистки от известковых отложений и оксида железа. Новые технологии производства позволяют применять специальные покрытия для магистралей – эмаль, керамика, цинк, которые увеличивают период эксплуатации и позволяют длительно обходиться без ремонта или замены.

Стальные конструкции применяются не только для воды, но и для газопроводов, нефтепроводов. Длительность использования регламентируется стандартами ГОСТа. Также в нормативной документации указываются методы испытаний, допустимые способы сварки, возможности соединений, технические возможности стальных труб – пропускная способность, устойчивость к давлению и температурам.

Виды трубопровода

В системах отопления и водоснабжения используется несколько видов металлических изделий:

черные стальные трубы – при изготовлении применяется сталь разной марки, но не обладающая коррозийной стойкостью. Такой металлопрокат нуждается в дополнительной защите – покраске, например;
оцинкованные стальные трубы – изделия покрыты слоем цинка. Последний образует с железом гальваническую пару и под действием электрохимической реакции разрушается, защищая сталь от коррозии. Очевидно, что срок службы по СНиП и ГОСТ у такой модели намного дольше;
нержавеющая сталь – сплавы с добавкой никеля и хрома. В зависимости от величины легирующей добавки сталь может быть стойкой к коррозии в обычных условиях, отличается повышенной стойкостью, что разрешает применение в морской воде, например, а также не окисляться под действием не только влаги, но и высокой температуры. Изделие в защите не нуждается, однако и стоимость его заметно выше;
медные – редко, но применяются в бытовых условиях. Их отличает не только стойкость к коррозии, но и обеззараживающие свойства.

Каждый вариант из списка можно применять для водопровода, газопровода, отопления, причем не только водяного, но и парового. Однако срок службы у них будет разным.

Материалы и типы трубы для отопления

Правильный выбор труб влияет на многие эксплуатационные характеристики системы. Конечно же начиная от теплоотдачи и заканчивая объемом потребляемых энергоресурсов. Здесь нужно помнить и о таком показателе, как теплопотери системы. Так как это напрямую зависит от того из чего сделаны эти самые трубы.

На сегодняшний день наиболее чаще всего используются:

Трубы из различных видов стали;
Полипропиленовые;
Медные.

До недавнего времени сталь была единственным доступным материалом труб. Сегодня стальные трубы хоть и считаются самыми прочными и надежными, но в основном применяются в системах открытого типа. Но, несмотря на большой ассортимент продукции в малоэтажном домостроении в основном используются трубы малого и среднего диаметра. Да и размеры свыше 100мм в основном применяется для изготовления регистров, а не прокладки магистралей.

Сталь применяется в двух вариантах – обычном исполнении из черного металла и в виде нержавеющей стали. Сегодня сталь используется меньше. Во-первых, все больше стали использоваться замкнутые системы вместо открытых. А во-вторых, для монтажа требуется специальное оборудование и квалифицированный сварщик. Стальные трубы в основном используются небольших диаметров. Но это в свою очередь поднимает другие проблемы. Например, высокий коэффициент гидравлического сопротивления, ведь внутри при сварке образуются наплывы и сужения, которые невозможно удалить.

Полимерные трубы

Полимерные трубы постепенно вытесняют стальные из-за все большей доступности и удобства пользования. Для этого материала многие производители дают 15 летнюю гарантию на целостность труб и почти 20 летнюю на соединения. Для пайки не требуется высокая квалификация, достаточно иметь специальный паяльник и посмотреть 2-3 обучающих ролика. Но и у этого материала есть свои минусы. Первый, заключается в небольшом ассортименте продукции. Для пайки отопления в частном доме применяются максимально трубы диаметром 75 мм. Второй минус заключается в правильном подборе материала. Довольно часто трубы имеют небольшую стенку, ее толщина часто бывает всего 2,-2,3 мм чего явно недостаточно для контура отопления закрытого типа с напором 1,2-1,4 бар. Третий момент заключается в специфике самого материала. Он не такой жесткий, как металл, поэтому для двухэтажных домов обычно его стараются не использовать.

Медные трубопроводы отопления

Медные трубопроводы отопления и в недалеком прошлом были не очень популярны, поскольку с этим материалом работать очень сложно. В отличие от стали и полипропилена медь паяется, а делать это правильно умеет далеко не каждый сварщик. Но, как бы там ни было, медь это один из самых лучших материалов для отопления. Он отлично нагревает воздух, он пластичен и даже при замерзании воды трубопровод не сразу разрывает, медь пластичный материал и способный растягиваться под давлением воды. Но с другой стороны, медь очень агрессивный металл, при соприкосновении с алюминием он начинает окисляться и начинает процесс коррозии. К тому же он очень дорогой если сравнивать с другими видами материалов.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

Методики вычисления диаметра труб

Большое количество данных и сложные формулы не всегда удобны для вычисления диаметра трубы и прокладки магистрали. Существуют и другие методы, позволяющие определить, какие размеры труб можно использовать для монтажа отопления. Сегодня для расчета используются следующие методики:

Табличная методика позволяет определить диаметр с использованием готовых таблиц

В расчете берутся во внимание скорость движения теплоносителя, объем тепловых потерь, мощности отдельного прибора отопления или всей системы;
Методика вычисления на основании расчета тепловой мощности системы;
С учетом коэффициента гидравлического сопротивления контура движению теплоносителя.

Табличные и справочные данные

Все эти методики используют стандартизованные табличные и справочные данные. Которые дают возможность быстро определить подходящий диаметр трубы.

Использование таблиц и справочников можно назвать одним из 5 секретов теплотехников. Именно по ним, они безошибочно вычисляют номенклатуру труб для системы.

Для работы со справочной таблицей, необходимо прежде всего вычислить общую тепловую мощность здания в целом и по каждому помещению. Второй секрет заключается в том, что в контуре отопления теплоноситель имеет определенный диапазон скорости движения. Понятие сложное, но на практике это звучит так – если вода движется слишком медленно, помещение просто не будет прогреваться. Так как в системе будут постоянно образовываться воздушные пробки. Поэтому минимально допустимая скорость движения теплоносителя, при котором все элементы будут работать сбалансировано – это 0,3 метра в секунду.

С другой стороны, если теплоноситель будет двигаться слишком быстро, например, под давлением циркуляционного насоса. В этом случае, сами радиаторы и трубы будут издавать, очень слышимые звуки, что тоже не очень хорошо. Поэтому, верхний предел скорости движения принято считать 0,7 метра в секунду. Вот этот промежуток скорости потока с 0,3 до 0,7 м/с и принято брать как оптимальный для контура отопления в частном доме.

Пример для определения нужного размера диаметра трубы

К примеру, можно взять двухэтажный дом с общей площадью 75 метров. Площадь первого этажа 50 метров, второй занимает 25 метров отапливаемой площади.

Теперь, когда известны все данные по таблице можно определить нужные размеры труб. Общая площадь дома – 75 м2 множатся на 100вт, в результате получается 7500 ватт общей тепловой мощности, для этого показателя размер трубы должен быть не меньше 25 мм. Для контура первого и второго этажей ее диаметр может быть меньше, поскольку для показателя 5000 и 2500 применимы 20 мм трубы.

Сколько могут прослужить стальные трубы в многоквартирном доме

Массовое использование стальных водопроводных труб в советское время и в современной России объясняется их доступностью, технологичностью и вполне приемлемым нормативным сроком службы выполняющихся из них трубопроводов, обеспечивающих водоснабжение и отвод канализационных стоков в квартирах многоэтажных домов. Металлопрокат хорошо выдерживает нагрузки, появляющиеся в результате скачков давления.

Из недостатков трубопроводов из металла стоит отметить значительные расходы на проведение монтажных работ. Для обустройства коммуникаций требуется газосварочное оборудование. Кроме этого, значительный вес труб накладывает дополнительные трудности на процесс их транспортировки и подъема к месту работ в многоэтажке.

ПРЕИМУЩЕСТВА СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Основными преимуществами МГК являются:

— Снижение сроков строительства и трудозатрат на возведение искусственного сооружения;
— Сокращение сроков проектирования благодаря меньшему количеству деталей, чертежей и расчетов для стандартного применения конструкций;
— Благодаря малому весу, гофрированные листы могут быть легко доставлены к месту монтажа на удаленных площадках;
— Простые и быстрые монтажные работы;
— Возможность проводить сборку при любых температурах;
— Возможность проводить сборку без остановки дорожного движения;
— Возможность проводить сборку частично или полностью предварительно собранных конструкций;
— Возможность использования конструкций не только для возведения новых, но и для усиления и реконструкции существующих конструкций.

С применением металлических гофрированных конструкций могут изготавливаться значительные по размерам пролеты (до 25 м). Высокая степень надежности МГК сочетается с их экономичностью. Монтаж гофроконструкций занимает мало времени. Поскольку сбор МГК осуществляется на объектах, это облегчает их транспортировку и практически снимает проблему складирования. Для сборки и монтажа гофроконструкций не требуется тяжелая строительная техника, все работы могут проводиться практически в режиме ручной сборки.

Если сравнивать гофрированные конструкции с железобетонными, можно отметить, что на сборку МГК уходит в 3-5 раз меньше времени. При этом затраты сокращаются до 25 %. Практика показала, что применение гофроконструкций вместо железобетонных позволяет экономить от 15 до 20 % бюджета объекта.

Гофроконструкции (в т.ч. и гофротрубы) применяют в любых, даже самых суровых или самых жарких климатических условиях, поскольку понятие физического износа у МГК практически отсутствует. При минимальной толщине металла, из которого изготовлена МГК, ее гибкость и стойкость усиливается грунтом засыпки.

Все это позволяет свести к минимуму затраты на обслуживание объектов, на которых применяются МГК. Срок службы гофроконструкций достигает 100 лет. А при необходимости они могут демонтироваться с возможностью повторного применения.

Нормативный срок службы трубопроводов водоснабжения

Главный документ, устанавливающий нормативные сроки службы инженерных коммуникаций в жилом здании — ВСН (ведомственные строительные нормы) за номером 58-88, принятые в 1988 году. Они регламентируют сроки техобслуживания, реконструкции и ремонта зданий. Документ регламентирует порядок ремонта и реконструкции зданий В приложении №3 к документу приводятся следующие цифры: Какие факторы ограничивают срок службы ВГП труб без антикоррозионного покрытия: Сроки эксплуатации стальных конструкций

Без трубопроводов не обходится строительство ни одного объекта, эти долговечные и прочные профили из самых разных материалов применяются практически во всех разделах строительного производства. Для изготовления труб используют самые разные материалы, а срок их службы зависит не только от свойств этих материалов, но и от того, какой химической активностью обладает среда, транспортируемая по трубам и контактирующая с внутренней поверхностью. Срок службы труб также находится в прямой зависимости от температурных показателей как проходящих внутри сред, так и условий, в которых конструкции работают.

Долговечность полипропиленовых труб и их соединений

Однако следует понимать, что полвека трубопровод прослужит при минимальной нагрузке + идеальные внешние условия. Срок эксплуатации зависит от трех основных факторов:

Качество сырья и производства. Для производства труб используют несколько видов полимеров, которые отличаются пространственным строением. На долговечность материала влияет чистота используемого сырья, соблюдение технологического процесса производства. Отклонение в условиях проведения реакции полимеризации может значительно снизить срок службы производимого продукта.Трубы не выливают непосредственно из гранул полимера, а изготавливают из листового материала

Здесь также важно соблюдение технологии соединения шва. Каждый производственный этап вносит свою лепту в качество конечного продукта и в срок службы.

Количество соединений, которое используется в системе и качество монтажа составных частей

Гарантийный срок службы полипропиленовых труб составляет 10 лет, при соблюдении разрешенных параметров эксплуатации.

Условия использования. Важно учитывать уровень допустимого давления в системе и температурные показатели.

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

— строительство водопропускных сооружений
— строительство защитных сооружений
— строительство инженерных сооружений
— строительство промышленных и транспортных объектов.

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На заводе АО «КТЦ «Металлоконструкция» изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

Срок службы металлических труб водоснабжения: нормативный и фактический ресурс водопровода

На памяти автора минимальный срок беспроблемной службы стального водопровода ХВС в новом здании составил всего 10 лет. Дом строился и сдавался незадолго до распада Союза, в условиях жесткой экономии на стройматериалах и фактической неработоспособности советских норм и стандартов. Облегченные ВГП трубы, закупленные из соображений экономии, быстро и массово начали течь на сварных соединениях и резьбах.

Заметьте: заросшую отложениями стальную подводку часто удается прочистить стальным тросиком или струной. Еще более эффективное разрушение отложений обеспечивается химической промывкой системы водоснабжения: щелочная или кислотная среда растворяет известь и окислы железа.

Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

Достоинства и недостатки:

К плюсам можно смело отнести:

широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
ремонтопригодности

При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

ПВХ трубы срок эксплуатации, срок службы пластиковых труб

Безопасность, не токсичность и не горючесть сырья.
Практичность в использовании и при укладке магистралей.
Незначительный вес.
Возможность длительной эксплуатации без очистки засоров.
Абсолютная нейтральность к коррозии, агрессивным веществам.
Устойчивость к воздействию разных живых микроорганизмов.
Высокие показатели долговечности.

Срок службы канализационных труб ПВХ по заявлениям производителей – более 30 лет. Однако, при покупке таких поливинилхлоридных изделий необходимо брать в расчет то, в каких условиях будет эксплуатироваться модель трубопровода и какие существуют потенциальные факторы воздействия на нее. Например, нужно учесть подверженность коллекторов проявлениям внешней среды (погодные условия, ультрафиолетовый свет и т.д.) и показатели влажности в помещении. Также не помешает оценить вероятность механического воздействия снаружи и риск размножения микроорганизмов внутри системы.

Нормативный срок эксплуатации наружных водопроводных труб

Их пропускная способность при равном внутреннем сечении ниже, чем у медной или полимерной продукции. Это объясняется тем, что поверхность у стальных труб изнутри шероховатая, что препятствует свободному передвижению жидкостей по причине образования завихрений.

Если принять потери в размере 30% объема воды, подаваемой в сеть (25 млрд.м3), а себестоимость 1 м3 воды на уровне 30 руб., то стоимость ежегодно теряемой воды составит 225 млрд. руб. Трубопроводы центрального теплоснабжения По этим трубопроводам подается горячая вода для систем отопления и горячего водоснабжения.Из примерно трети миллиона км сетей теплоснабжения (в однотрубном измерении) примерно шестая часть нуждаются в замене и ремонте.

Черная сталь

Сталь ржавеет. Особенно быстро она ржавеет при длительном контакте с водой. Именно поэтому заложенный в нормативные документы ресурс стальных стояков и подводок, прямо скажем, не поражает длительностью.

Нормативный срок службы

Документ регламентирует порядок ремонта и реконструкции зданий

В приложении №3 к документу приводятся следующие цифры:

Элемент инженерной системы	Нормативный срок службы, лет
Стояк или подводка холодного водоснабжения из газовых труб	15
Стояк или подводка горячего водоснабжения из газовых труб в здании с закрытой системой теплоснабжения (без отбора горячей воды из системы отопления)	10
То же, в здании с открытой системой теплоснабжения (ГВС отбирается из контура отопления)	15
Полотенцесушители в системе ГВС	15

Деструктивные факторы

Какие факторы ограничивают срок службы ВГП труб без антикоррозионного покрытия:

Изображение	Описание

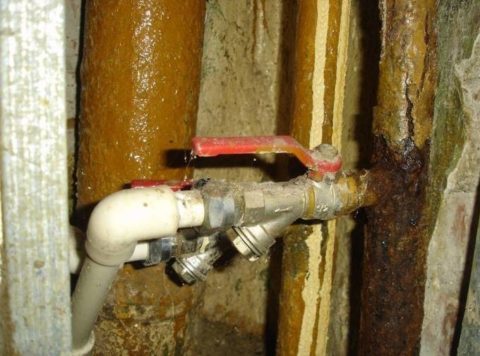

Стальные стояки водоснабжения. Первый свищ, заставивший мокнуть потолок, появился в перекрытии	Коррозия. Ржавление трубы ускоряют нарушенный внешний слой краски, частые отключения водоснабжения (в этом случае неокрашенная внутренняя поверхность трубы контактирует с обладающим высокой влажностью воздухом) и плохая вентиляция в санузле (читай — стабильно высокая влажность). Первые свищи появляются на продольных сварных швах (ВГП трубы ГОСТ 3262 — электросварные), на резьбах, где толщина стенок трубы минимальна, и в перекрытиях, где поверхность труб не вентилируется и (в случае стояков ХВС) непрерывно смачивается выпадающим на них конденсатом.
Известковые отложения и ржавчина почти полностью перекрыли просвет в водопроводной трубе	Зарастание труб отложениями (прежде всего известковыми солями) и ржавчиной. Скорость зарастания прямо пропорциональна жесткости воды в регионе: там, где она по пути к потребителю размывает осадочные породы, просвет в водопроводе уменьшается гораздо быстрее. Сужение просвета приводит к падению напора воды на подключенных к водопроводу на сантехнических приборах.
Диаметр стальных стояков подбирается с поправкой на уменьшение пропускной способности трубы из-за отложений	Диаметр трубопровода. Чем больше внутреннее сечение трубы, тем дольше она сохраняет приемлемую пропускную способность.
Чем больше толщина стенки, тем дольше труба сможет противостоять коррозии	Толщина стенок. По ГОСТ 3262 производятся обыкновенные, усиленные и облегченные трубы. Понятно, что усиленные до появления первых сквозных свищей прослужат дольше.
