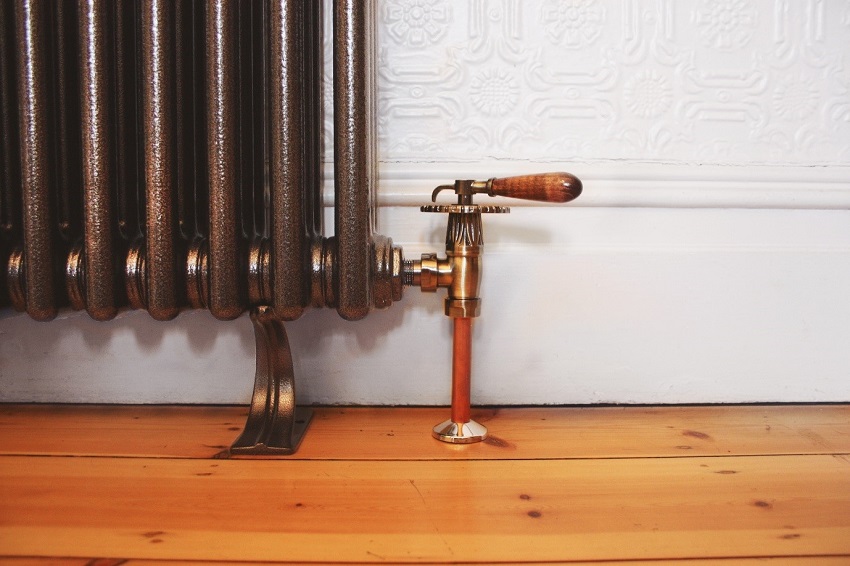

Напольное крепление для радиаторов отопления

Причины выбора напольных кронштейнов для радиатора отопления

Когда нет возможности закрепить радиатор к стене, его фиксируют к полу в любом месте по периметру комнаты.

Кроме того, напольные крепежи выбирают в следующих случаях:

Когда стены обшиты гипсокартонном: материал не выдержит вес радиатора.
При панорамном остеклении: даже закалённое стекло не годится для монтажа кронштейнов.
При отсутствии подходящего места: не предусмотрено пространство для установки, слишком глубокая ниша под окном.
Для соответствия дизайну помещения: батареи устанавливают на декоративные ножки или монтируют на подиум.
Для радиаторов отопления с большой массой: для усиления крепёжной системы их прикрепляют к полу и к стене.

Напольная фиксация позволяет устанавливать теплообменники в помещениях любой площади и планировки. Такое решение часто применяется при нестандартном дизайне, когда батареи выполняют функцию скамьи с подогревом или другого арт-объекта.

Справка! При установке радиаторов на деревянный пол в частных домовладениях, дополнительно используйте настенные кронштейны. Такое решение снизит нагрузку на лаги.

Преимущества

Напольные крепления имеют ряд преимуществ:

Высокая надёжность и устойчивость. При больших нагрузках горизонтальная привязка стабильнее, чем вертикальная. Аргумент особенно актуален при установке приборов отопления вблизи витрин, французских окон, витражей.
Простой алгоритм установки. Для выполнения работ необязательно обращаться к специалистам, монтаж можно осуществить самостоятельно.
Эстетичность конструкции. Разнообразие моделей кронштейнов позволяет подобрать вариант для любого дизайнерского решения.
Возможность регулировки. Балансировка крепежей происходит с помощью винтов. В результате даже самые громоздкие приборы отопления на неровном полу удаётся установить строго по горизонтали.
Не требуется привязка к вертикальной плоскости. Радиаторы устанавливаются в наиболее удобном месте.

Установка кронштейнов и монтаж батареи

Вы рассчитали количество необходимых кронштейнов? Не знаете, как это делается? Расчет прост: минимальное количество кронштейнов – 1 на 1 квадратный метр радиатора. Если у вас вся площадь батареи – 1 квадратный метр, то вам все равно понадобится 2 кронштейна. Количество всегда округляется в сторону увеличения для обеспечения безопасности системы. Объем секций, необходимых для обогрева комнаты, рассчитывается из площади и технических характеристик батареи, которую вы планируете вмонтировать в систему.

С материалами разобрались, теперь установка кронштейнов. Размечаем их местонахождение, еще раз перепроверяем уровнем и рулеткой верность разметки, если все правильно сверлим, вставляем дюбели, вкручиваем крепления. Теперь нужно повесить батарею. Если вы все сделали верно, то сразу заметите, как плотно и равномерно легла на крепления батарея. Нагрузка должна быть равномерно распределена, батарея прочно зафиксирована. Одолели? Здорово!

Подсоединения радиатора к отоплению

Теперь нужно подсоединить радиатор к системе отопления. Не стоит забывать о том, что для достижения необходимой герметичности в местах стыка прокладываются специальные материалы, обеспечивающие оптимальный ее уровень. Если вы не докрутили или перекрутили, то под давлением гарантированно возникнет течь, которая ни к чему хорошему привести не может! Для произведения монтажа вам понадобится пакля с краской, герметик или уплотнитель. Для страховки напомним, что перед началом монтажа нужно либо отключить отрезок системы, на котором будет производиться работа по замене батареи либо слить всю систему, если у вас не предусмотрены перекрывающие вентили.

Еще раз проверяем с уровнем правильность крепления батарей отопления к стене, выкручиваем все заглушки, подключаем байпас с вентилем, сгоны, тщательно обмотав их уплотнительным материалом либо прибегнув к сварке. Не снимая защитную оболочку, проведите опрессовку. Желательно, чтобы на этом этапе с вами был сантехник. Он дополнительно проверит правильность крепления, исправит возможные недочеты, доведет работу до логического завершения. Это то, что касается современных радиаторов – стальных, алюминиевых, биметаллических.

Чугунные радиаторы отличаются от вышеперечисленных, поэтому на их монтаже сделаем акцент. Их устанавливают те, кто хочет достичь максимально долгой теплоотдачи и медленного остывания системы. Для того чтобы установить подобный радиатор, его нужно раскрутить, провести регулирование ниппелей и снова собрать. Разбирают такую батарею вдвоем на верстаке с использованием ключей и ломика, откручивая сразу оба ниппеля – верхний и нижний.

Установка радиатора отопления

Теперь собираете батарею в обратной последовательности, опресовываете. Прежде чем устанавливать у себя чугунные батареи, подумайте, выдержат ли ваши стены большой вес. Если стены, например из дерева, а вы приобрели чугунные секции, то вам дополнительно понадобятся специальные опорные подставки. Не забывайте про байпас при однотрубной системе и обязательную установку крана Маевского. Сварка не обязательна, монтаж производится с помощью сгонов и уплотнительных материалов.

Порядок монтажа радиатора к стене

Схема монтажных размеров радиаторов.

Предварительно следует собрать батарею (полностью извлекать его из заводской упаковки не следует). Для этого необходимо в заглушку ввернуть пробки радиатора, воспользовавшись прокладками.

После этого устанавливается запорная арматура и клапан Маевского. На радиаторе нужно наметить те участки, на которых будут установлены кронштейны. Далее кронштейны фиксируются на стене при помощи дюбелей таким образом, чтобы их крюки располагались ровно между секциями батареи.

Теперь необходимо установить степень горизонтальности отопительного прибора при помощи горизонтального строительного уровня. В случае необходимости следует отрегулировать уровень расположения радиатора при помощи кронштейнов.

В соответствии со схемой нужно соединить батареи с отопительной системой. Если произвести монтаж радиатора на уровне менее 7 см от пола, значительно снизится теплообмен и могут возникнуть трудности с уборкой помещения.

Когда происходит заполнение системы отопления при помощи теплоносителя, следует производить открытие запорно-регулирующей арматуры плавно и аккуратно, чтобы предотвратить возникновение гидравлического удара. После монтажа радиатора нужно составить акт о вводе его в эксплуатацию.

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту

Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
Между входящей и выходящей требой желательно выполнить перемычку (байпас).
После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

На этом процесс подключения батарей завершен.

Монтаж креплений для радиаторов

Перед установкой следует определить места, где будут фиксироваться кронштейны для радиаторов. Для этого батарею подносят к выбранному месту и проставляют отметки карандашом на поверхности. Нужно соблюдать установленную нормами СНиП дистанцию до подоконника, пола, стены. Она зависит от мощности устройства и его типа.После разметки при помощи уровня проверяют горизонтальность. Наклон для некоторых типов батарей отопления недопустим, так как циркуляция теплоносителя замедляется, а это может быть крайне опасно.

Следующим шагом является сверление по размеченным местам отверстий для крепления радиаторов. Иногда в качестве дополнительного способа укрепления в отверстие перед вкручиванием добавляют цемент, клей, жидкие гвозди. После засыхания таких состав или просто после вкручивания всех крепежей их проверяют на надежность, а потом вешают прибор отопления.

https://youtube.com/watch?v=3BaaUUG4JZE

Установить радиатор отопления можно самостоятельно, но если вы не обладаете знаниями, опытом, достаточным запасом времени, необходимым для данного процесса привлечь специалиста.

Выбор креплений для радиатора отопления — одна из важных задач в области эффективного функционирования отопительной системы.

Методика установки

Выбор положения для радиатора

Если мы выбрали способ установки и приобрели соответствующие кронштейны, то нам стоит разобраться, как разметить крепления под радиаторы. Все дело в том, что от положения отопительного прибора зависит его эффективность, а значит, и наш комфорт. И затраты на обогрев.

Схема правильного размещения с минимальными зазорами

При выборе места и разметке под крепеж следуем таким советам:

Батареи устанавливаем на удалении от входа в помещении, на стене или под коном.
При монтаже в подоконной нише следим, чтобы ширина радиатора составляла около 75% от ширины ниши.

Для обеспечения эффективной теплопередачи размечаем стену под крепления таким образом, чтобы радиатор находится на ниже 100 мм от пола

Также важно соблюдать зазор между верхним краем батареи и подоконной доской, оптимальная величина которого составляет 70 – 150 мм.
Отступ от стены обеспечивает тепло отведение от задней поверхности радиатора. Его рекомендованная величина — от 25 до 60 мм.

Закрепление на стене

После проведения разметки можно приступать к монтажным работам.

Описание этого процесса мы начнем с алгоритма настенной установки:

По нанесенной разметке с помощью пробойника проделываем стартовые отверстия в отделке и штукатурном слое. Эти отверстия нужны для того, чтобы бур при сверлении не смещался.

Разметка под настенные кронштейны

Используя перфоратор и бур нужного диаметра с победитовой наплавкой, начинаем сверлить гнезда под крепеж. Глубина гнезда должна быть чуть больше длины используемого дюбеля.
В высверленные и очищенные гнезда забиваем пластиковые или металлические анкера.
Крепления для чугунных радиаторов отопления завинчиваем в установленные в стенах гильзы. Пластинчатые кронштейны фиксируем с помощью стопорных винтов, предварительно выровняв их по вертикали и горизонтали.

Сверление по разметке

После того как все крепежные детали будут установлены, надеваем на них предохранительные накладки и навешиваем радиатор. Правильно установленные элементы должны выдерживать нагрузку без деформации.

Напольный монтаж

Как мы отметили выше, иногда (например, если нужно выполнить крепление радиаторов к сэндвич панелям или другим слабым поверхностям) несущей способности основания не хватает.

В этом случае переходим к напольному монтажу:

По нанесенной на пол или бетонное перекрытие разметке выставляем крепежные стойки. Тщательно выравниваем их относительно стены и друг друга.

Принцип установки анкеров

Через отверстия в основаниях стоек наносим разметку под крепеж.
По разметке сверлим гнезда для установки анкеров.
В высверленные отверстия забиваем пластиковые гильзы (металлические для этой цели используются редко). Устанавливаем вертикальные опоры и крепим их к полу винтами.
Если это необходимо, фиксируем крюки на нужной высоте и надеваем на них радиатор. После этого можно выполнять заливку стяжки, которая замаскирует место крепления и послужит дополнительным усиливающим элементом.

Фото конструкции, установленной на стойки

Этот способ монтажа является более трудозатратным, однако использование вертикальных стоек действительно выручает тогда, когда стена просто не выдержит нагрузки от отопительного прибора.

Типы кронштейнов

По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.

Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.

В зависимости от типа батареи крепеж так же делится на держатели:

для чугунных;
стальных;
алюминиевых или биметаллических батарей.

Кронштейны для чугунных радиаторов отопления

Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.

Штыревые. Стандартные, применяются для небольших конструкций.

Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.

Кронштейны анкерные.

Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.

Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.

Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.

Поставка с цепью-дугой.

Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.

Кронштейны для стальных радиаторов отопления

Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.

На панельных батареях с тыльной стороны имеются скобы:

Стальной панельный радиатор, вид сзади, скобы.

При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:

Монтаж панельной батареи на угловой держатель.

Стандартный комплект кронштейнов для стальных панельных радиаторов.

Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.

Крепление трубчатых радиаторов

Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.

Кронштейн-подставка для трубчатого радиатора KZTO РС2.

Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.

Держатель для радиатора в Leroy Merlin.

Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:

Крепеж SVD.

Кронштейны для алюминиевых и биметаллических батарей

Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.

Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):

Установленный на напольные кронштейны радиатор.

Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.

Кронштейн 3.2 усиленный универсальный (100 мм).

Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.

Типы крепления радиаторов

Существует два основных вида крепления отопительного оборудования (на стены или на пол). В обоих случаях используются крепления. В зависимости от этого необходимо знать, какой тип кронштейнов выбрать.

Чугунные радиаторы в интерьере

Выбор кронштейна также зависит от материала, который использовался для изготовления радиаторов. Сегодня производители имеют возможность приобрести отопительное оборудование из таких материалов.

Чугунные. Их отличительной особенностью является большой вес и размеры. Для монтажа чугунных радиаторов используются кронштейны таких видов:

стальные — обладают возможностью регулировать расстояние между стенкой и оборудованием
чугунные — они цельные, представляют собой единою конструкцию

Стальные. Представлены в виде штыря. Их длина достигает 30 см. Из стали полосовой.

Если стены в помещении изготовлены из гипсокартона, дерева или других рыхлых материалов, лучше избежать монтажа на них радиаторов, а отдать предпочтение напольного монтажа оборудования.

Несмотря на то, что чугунные радиаторы имеют ряд существенных преимуществ, их внешний вид оставляет желать лучшего. Для того чтобы этот вид отопительного оборудования не портил интерьер помещения дизайнеры рекомендуют прибегнуть к их декорированию листом гипсокартона.

Для этого необходимо предварительно подготовить такие инструменты и материалы:

Листы гипсокартона.
Профиль из металла.
Перемычки.
Электрические инструменты.
Крепеж.

Для изготовления декоративной конструкции нет необходимости обладать специальными навыками.

Монтаж стального радиатора к стене

Рекомендуется придерживаться такой последовательности работы:

Разрезать профиль на части, длина которых на 1 – 2 см больше, чем расстояние от поверхности стены до оборудования.
На месте крепления батареи выполнить надрезы. В этих местах прикрепить профиль посредством использования уголков.
Одну из частей отрезанного профиля прикрепить к полу.
Вторую — прикрепить к стене, ниже уровня подоконника. Для этого можно использовать дюбели.
Профиль и перемычки используются для сборки конструкции, которая имеет прямоугольную форму.
При помощи саморезов к профилю подсоединить гопсокартоновый лист.
После этого в листе необходимо перфоратором высверлить отверстия. Через низ теплый воздух будет поступать в помещение. Если этого не сделать, эксплуатация радиаторов будет непрактичной и малоэффективной.
С этой же целью можно также использовать не гипсокартон, а решетку из металла, которая имеет декоративный внешний вид.

Биметаллические. Выбирать тип кронштейнов для установки этого вида радиаторов можно по такому же принципу, что и в предыдущем случае.

Алюминиевые. Это оборудование имеет небольшой вес, что дает возможность монтировать их на стену. Сделать это можно посредством использования таких видов кронштейнов:

Стальные усиленные.
Стальные, выполненные в виде штырей.
Классические, в комплекте к которым идут накладки из пластика.

При выборе того или иного типа кронштейна обязательно необходимо учитывать размер, вес, материал радиаторов.

Факторы, влияющие на выбор кронштейна

Эффективнее всего монтировать батареи возле дверей, окон, т.к. исходящее от них тепло препятствует проникновению холодного воздуха извне

Выбирая держатель, обратите внимание на сплав, из которого состоит кронштейн: он должен быть нетоксичным и прочным. Для того чтобы крепеж не ржавел, он должен быть оцинкованным

Дополнительно держатель может покрываться специальным покрытием, смягчающим шум вследствие теплового расширения. Некоторые кронштейны также регулируются по высоте. Выбор подходящего элемента зависит от множества факторов.

В зависимости от типа скоб крепежный элемент может иметь разную форму. Различают два базовых вида кронштейна исходя из плоскости установки: настенный и напольный. Зачастую оба этих вида продаются в комплекте с радиатором. На выбор крепежного элемента влияют:

материал стены, на которую будет крепиться радиатор;
размер отопительного элемента и труб;
материал, из которого изготовлен радиатор;
размеры окон, их количество и расположение;
особенности дизайна комнаты.

Комплект настенных регулируемых кронштейнов

Для крепления батарей из используются:

литые чугунные кронштейны;
стальные штыревые;
стальные, регулируемые по горизонтали и расстоянию от стены;
пластинчатого типа из стали;
угловые, в том числе усиленной конструкции.

Для выбора крепежа имеет огромное значение материал поверхности, на которую будет навешиваться батарея. Для кирпичной или бетонной стенки годится штыревой кронштейн. Для отопительного прибора из 10 секций достаточно двух таких элементов. Если секций больше – нужно дополнительно приобрести напольную подставку.

Для гипсокартонных и деревянных стен и перегородок применяют только напольный тип крепления. Такие фиксаторы имеют регулировку по высоте либо выпускаются без такового.

Для тяжелых батарей используются напольные держатели

Монтировать такие радиаторы на кирпичную или бетонную стену можно при помощи штырей на дюбелях. Биметалл весит немного, поэтому такого варианта достаточно. Если стена из мягкого материала (гипсокартона, например), то радиатор фиксируется креплениями в пол.

Напольные крепления используются для:

тяжелых отопительных конструкций в качестве вспомогательного элемента;
при наличии стен из мягкого материала;
там, где нет возможности крепить радиаторы к стене. Например, при наличии панорамного окна.

Крепление в пол бывает неподвижным или регулируемым. Также на рынке есть специальные, нестандартные модели шириной 80-100 мм, с пластиковыми накладками или без.

Стальные радиаторы панельного типа крепятся специальными крепежами в виде крюков. Они «держат» батарею за скобы, расположенные на тыльной стороне. Этот вид крепления считается идеальным, так как крепежных элементов не видно.

Крепления панельного радиатора расположены сзади конструкции и их не видно

Трубчатые модели подвешиваются на два крепления в верхних углах и фиксируются пластиковыми клипсами в нижних.

Стоит учесть, что для надежного крепления настенного радиатора стену необходимо предварительно хорошо выровнять. Материал, из которого сделан крепеж, должен соответствовать сплаву отопительного элемента. Среднее количество держателей на один стандартный радиатор – три кронштейна: два верхних и один опорный нижний. Увеличение чугунной батареи на 5-7 секций и алюминиевой на 7-10 требует увеличение количества кронштейнов на один верхний и один нижний соответственно.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм

Это важно учитывать при разметке перед установкой кронштейна.
Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
Количество крепежей должно выбираться в зависимости от числа секций

Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото – стальной штыревой держатель.

Штыревые держатели из литого чугуна.
Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
Штыревые кронштейны из стали.
Держатели, сгруппированные на металлической полосе.

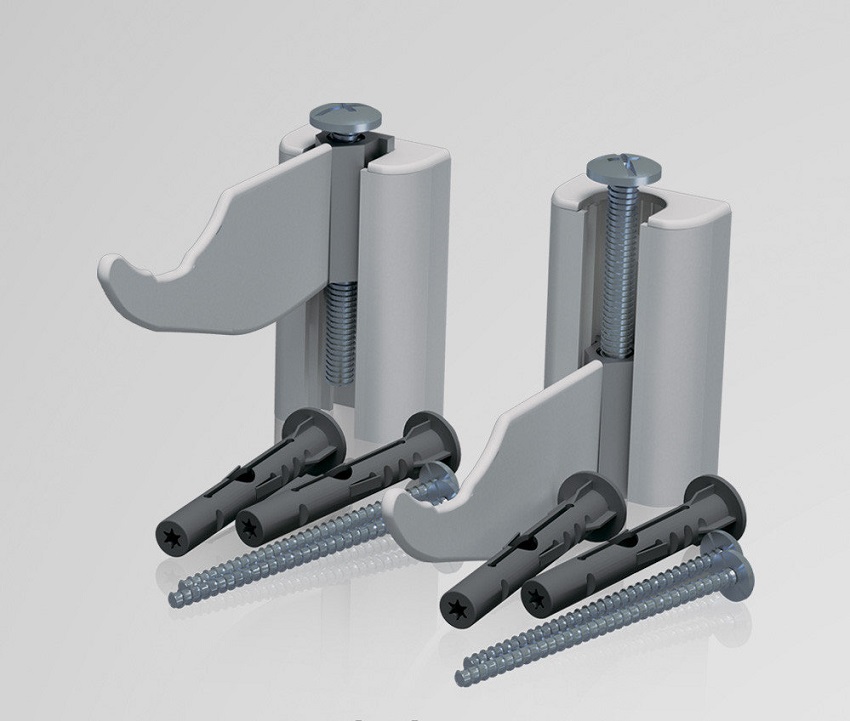

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

Напольные стойки.

Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Модель кронштейна	Длина, в сантиметрах	Высота общая в сантиметрах (Н)	Расстояние между нижним и верхним крюком в сантиметрах (А)
ЛК-КС/30	30	18	15.5
ЛК-КС/50	50	38	35.5
ЛК-КС/60	60	48	45.5
ЛК-КС/70	70	58	55.5

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

Крепление SMB.

Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки – держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Конструкция

Напольные кронштейны состоят из трёх основных элементов: стойки, держателей, подошвы.

По методу закрепления радиатора на держатель разделяются на четыре группы:

с U-образной дужкой из металла, которая набрасывается на перемычку секций, крепится болтами;
с фиксирующим элементом цепного типа, состоящим из металлических звеньев;
с держателем в виде металлической пластины с вертикальными прорезями, обычно поставляется в комплекте с отопительным прибором;
без специальной фиксации, с держателем по форме секций.

Число и наличие остальных деталей (регулировочных винтов, декоративных накладок и др.) может меняться в зависимости от типа изделия.

Особенности установки

Кронштейны подбирают с учётом типа и массы радиаторов, заполненных теплоносителем.

Желательно, чтобы опоры были изготовлены из того же материала, что и отопительные приборы. Количество опорных точек определяется в зависимости от размеров батареи.

Вид и число напольных кронштейнов указывается в инструкции к приборам отопления.

Последовательность установки:

Подготовка пола: выравнивание, уборка мусора. Если монтаж планируется во время капитального ремонта, то во время стяжки предусматривают закладные элементы под крепежи.
Разметка: радиатор отопления ставят на кронштейны, стыкуют выходные отверстия с трубами подачи теплоносителя. При этом на полу размечают места крепежа.
Сверление отверстий, фиксация креплений.
Установка батарей отопления, проверка горизонтальности уровнем, монтаж труб.

Внимание! При размещении отопительного прибора для разметки руководствуйтесь следующими правилами: расстояние от края подоконника до радиатора — от 8 до 10 см, от нижней части до пола — 10–12 см, отступ между батареей и стеной — от 2 до 5 см

Инструкция по монтажу подошвы

Необходимые инструменты: карандаш для разметки, измерительная рулетка, электродрель или перфоратор, молоток, шуруповёрт или отвёртка.

Последовательность работ (если пол бетонный):

Проведите разметку.
В отмеченных местах просверлите перфоратором со сверлом по бетону посадочные места для дюбелей.
В полученные отверстия вставьте до упора и забейте молотком пластиковые дюбели. Соблюдайте аккуратность, чтобы не сломать вспомогательный крепёж.
Установите подошву, прикрутите её шурупами-саморезами или винтами.
На установленные детали навесьте отопительные приборы. Зафиксируйте гайки на держателях.

Фото 2. Дрель, отвертки, молоток и другие инструменты, необходимые для монтажа креплений и радиатора отопления.

Монтаж подошвы кронштейна на деревянный пол проводят без использования дюбелей.

При фиксации опоры недопустимы люфты и перекосы. Чтобы этого не произошло, поверхность пола должна быть выровненной, очищенной от строительного мусора, частиц песка, грязи

Кроме того, важно не перетянуть резьбовые соединения
