Сборка алюминиевых радиаторов отопления: подключение, как подключить батареи своими руками, соединение

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

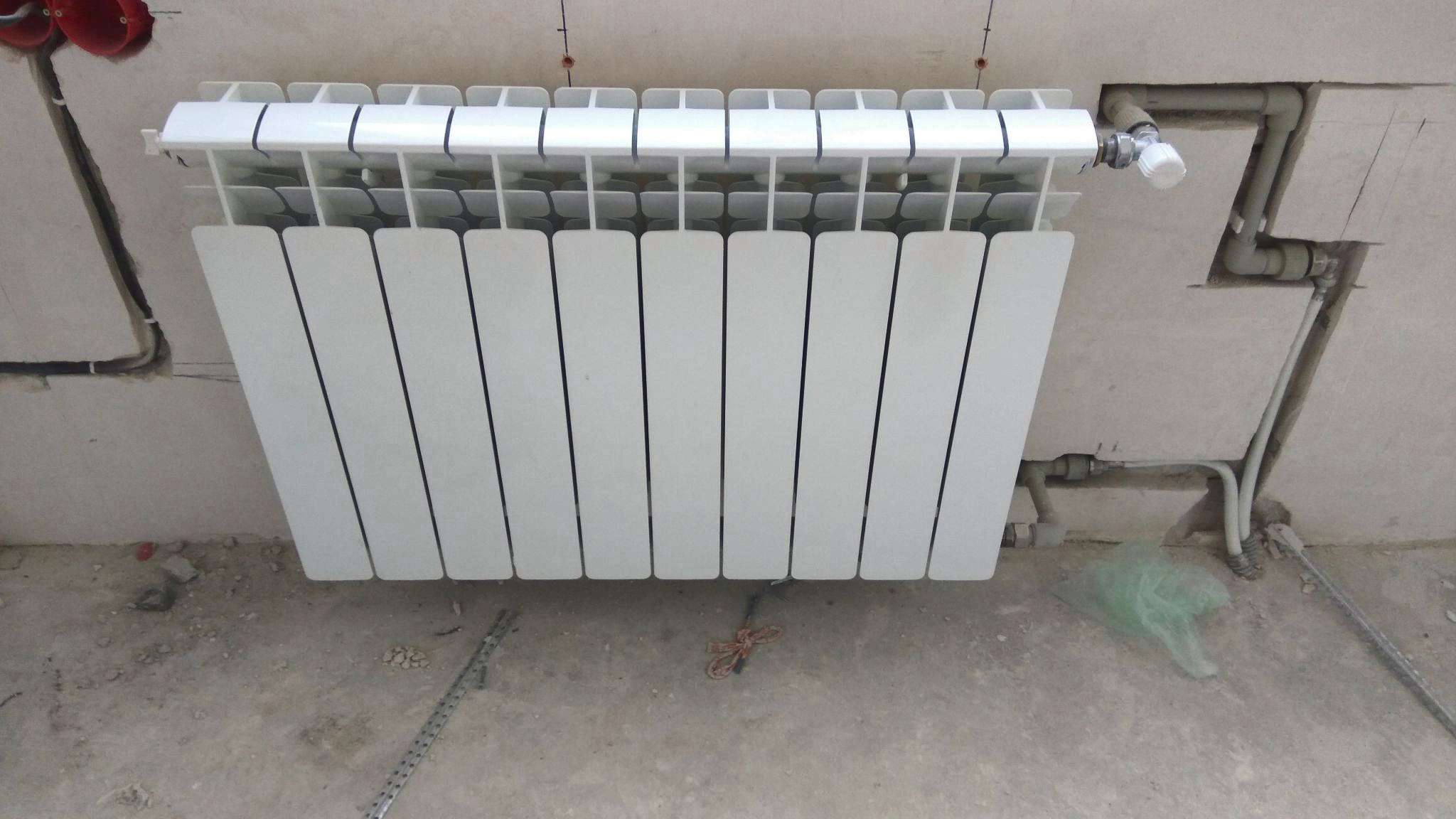

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

• Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
• Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Регулировка радиаторов отопления с нижним подключением

Если в доме используется однотрубная система отопления, все радиаторы соединяются последовательно. Температура теплоносителя снижается по мере его продвижения по трубам. Чем дальше стоит отопительный прибор от начальной точки системы, тем ниже температура его прогрева.

Для выравнивания степени их нагрева необходима температурная компенсация. Ее можно осуществить при помощи встроенного байпаса: через него, минуя радиатор, можно пропустить половину объема теплоносителя.

Нижнее подключение плюс байпас

Регулировка температуры в помещении может выполняться вручную или посредством термоклапанов.

В первом случае в систему монтируются трехходовые краны. А можно установить обычные шаровые перед и за радиатором – тогда можно при необходимости полностью отключить панель.

Термоклапаны выпускаются с механической регулировкой или электронной установкой заданной температуры. Для радиаторов с нижним подключением оптимальным является использование осевых регулирующих вентилей с термоголовками.

Куда лучше установить радиатор

Самым лучшим местом считается оконный проем, который представляет собой основной источник теплопотерь в помещении. При таком размещении отопительный прибор создает тепловую завесу, препятствующую проникновению наружного холодного воздуха внутрь помещения.

Если комната имеет несколько окон, то рекомендуется устанавливать радиатор под каждым из них, а затем подключать их в общую последовательную сеть.

Также нужно найти дополнительные точки обогрева в угловых комнатах с наружными стенами.

Для хорошей циркуляции подогретого воздуха и максимальной теплоотдачи батареи придерживайтесь этих правил:

• расстояние от нижнего края оконного проема до батареи – не меньше 8-10 см;
• расстояние от уровня пола до батареи – не меньше 10-12 см;
• расстояние между корпусом батареи и стеной – не меньше 2-5 см;
• ширина поверхности батареи должна быть не меньше 50% от общей ширины проема окна.

Правила установки

Если вы только собираетесь приобрести радиатор, рекомендуем сразу подбирать его ширину и высоту таким образом, чтобы обеспечить требуемые минимальные расстояния при его установке в выбранное вами место.

Следует также учитывать, что использование декоративных решеток может снизить теплоотдачу на 10-20%. Поэтому их использование оправдано если радиатор нагревается слишком сильно. В этом случае решетка не только улучшит внешний вид обогревателя, но и уменьшит его чрезмерную теплоотдачу.

Как правильно подключить батарею своими руками

Все способы подключения

Вне зависимости от вида подключения желательно установить на подводящую и отводящую трубу запорные краны.

Это позволит без проблем отключить и демонтировать радиатор в случае его поломки без остановки работы всей системы для слива теплоносителя.

Вместо запорного крана на подводящей трубе можно установить терморегулятор с ручным или автоматическим управлением, который позволит регулировать мощность прибора отопления путем изменения количества подачи в него нагретого теплоносителя.

Это обеспечит автоматическое поддержание нужного температурного режима в помещении.

Как работает беспроводной термостат читайте в этом материале.

По мнению многих специалистов, занимающихся монтажом систем отопления, терморегулятор лучше устанавливать не на подводящей, а на отводящей трубе.

Как показывает практика, это позволяет улучшить теплоотдачу обогревательного прибора и повысить эффективность регулировки его работы за счет ограничения оттока из радиатора остывшего теплоносителя.

Видео с примерами подключения

Для удаления из внутреннего пространства радиатора воздуха на один из его верхних патрубков устанавливается воздухоотводчик (кран Маевского). Воздухоотводчик увеличит эффективность теплоотдачи прибора.

Какое подключение лучше – резюме.

Для систем автономного отопления частных домов предпочтительнее будет использование боковой или нижней схемы соединения, так как это позволит сократить расходы на материалы, упростит монтаж и обеспечит лучший эстетичный вид при достаточно эффективной работе приборов отопления.

Как монтируется диагональная схема для подключения радиаторов отопления

Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.

Выбор места для монтажа

Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы

Не менее важно соблюсти расстояния до различных поверхностей

1. от стены – 2-5 см
2. от пола – 8-12 см
3. от подоконника – 5-10 см

Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.

Подбор дополнительных комплектующих

Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести

1. кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
2. два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
3. запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
4. заглушки, устанавливаемые на неиспользуемые отверстия
5. кронштейны и прочий крепёж для навешивания корпуса устройства

Зачастую эти элементы входят в комплектацию поставки.

Диагональное подключение и монтаж радиаторов отопления в доме или квартире

Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи

Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности

Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.

Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.

Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

возможность установки переходника направления потока;

Переходник направления потока

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Подводка труб в стене

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Нужно стравливать воздух с батареи

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться

Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

• от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
• от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
• от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Последовательность установки обогревателей

От того, каким образом теплоноситель поступает в радиаторы, зависит, насколько эффективно они будут работать.

Алюминиевый радиатор с нижним подключением можно монтировать своими руками, так как схема процесса довольна проста:

Изделие оснащено двумя патрубками, один из которых для подачи носителя, а другой – отвода.
Определяется тип обогревателя, так как бывают алюминиевые радиаторы отопления с нижним подключением левосторонние и правосторонние, и важно не перепутать, иначе эффективность их работы будет сведена, практически, к нулю.
Заранее подготавливается место для радиатора, и на нужной высоте на дюбелях крепятся кронштейны.
Труба подачи соединяется с радиатором, при помощи идущих в комплекте креплений.
Резьба заматывается обработанной герметиком паклей, после чего крепления туго закручиваются.

Нижняя схема подключения алюминиевых радиаторов считается самой неэффективной, так как при ней теплопотери составляют до 14%, но у нее есть и свои преимущества.

Общие требования к подключению

Перед монтажом устройства его необходимо правильно собрать. Подробные инструкции обычно прилагаются поставщиком к самому оборудованию.

Сборка радиатора

Порядок действий по сборке прибора следующий:

• вкрутить заглушки и пробки в радиаторе;
• присоединить запорную арматуру;
• прикрепить регуляторы температуры;
• осмотреть ниппели на надежность;
• присоединить воздушные клапаны головками вверх.

Установка прибора

Монтаж алюминиевых радиаторов можно выполнить самостоятельно. Для правильной установки необходимо четко соблюдать все требования и правила. Перед началом работ следует провести расчеты. Прибор должен располагаться на расстоянии от подоконника не менее 10 см, от пола не менее 12 см и от стены не менее 3 см. Затем необходимо прикрепить кронштейны с помощью дюбелей. Отверстия замазываются цементной смесью. Радиатор крепится к стене.

После установки алюминиевого прибора на кронштейны можно приступать к подключению. Для этого понадобится трубный ключ. Перед этим убедитесь, что система отопления отключена. Затяните секции на ФУМ-ленту. Далее к трубам крепится радиатор при помощи сгонов.

После всех проведенных работ по подключению проводится опрессовка устройства. Каждый элемент должен заполняться теплоносителем постепенно, для того чтобы избежать удара давлением внутри радиатора. Упаковочная пленка снимается после завершения подключения. Она защищает прибор от механических повреждений.

Алюминиевые радиаторы следует проверять два раза в год. Рекомендуется также периодически спускать полностью воду на две недели.

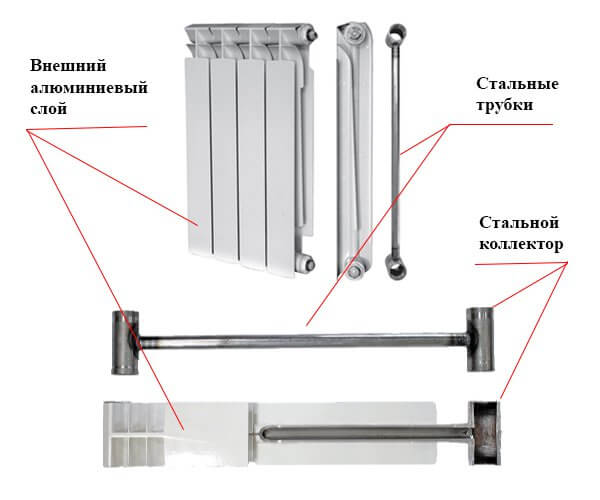

Как могут подключаться радиаторы отопления гибридного типа?

Существует три способа присоединить батареи:

• Снизу.
• Сбоку.
• По диагонали.

Радиатор с нижней подводкой требует присоединение к трубам с двух сторон снизу. Такой способ позволяет максимально использовать теплообменную способность всех секций батареи по длине, однако высота может не заполняться полностью. При этом температурный обмен будет значительно снижаться, до 15%. Трубчатые радиаторы с нижним подключением позволяют спрятать от посторонних глаз подвод и отвод теплоносителя: например, убрать за панель или провести под полом.

При боковом подключении выполняется присоединение к трубам с одной стороны. Этот тип хорош при небольшом количестве секций, тогда носитель температуры сможет заполнять все внутреннее пространство.

При диагональном соединении с трубами нагнетания и отвода вода или антифриз идет сверху вниз, заходя с одной стороны и выходя с другой. Это наиболее эффективный способ, так как позволит теплоносителю распространиться по всему объему батареи.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Итоги

Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.
