Разводка электропроводки в частном доме

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

  1. Перфоратор;
  2. Коронка для подрозетников д68;
  3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Грамотное подсоединение щитка

Определение суммарной мощности

При проектировании электропроводки в частном доме особое внимание уделяется такому важному параметру, как показатель энергопотребления. Чтобы рассчитать необходимую для частного дома мощность потребуется учесть все нагрузки, подключаемые к питающей линии одновременно. При вычислении этого показателя принимаются во внимание следующие важные моменты:

При вычислении этого показателя принимаются во внимание следующие важные моменты:

  1. максимальная мощность при заданном напряжении в сети определяется по соответствующему значению тока в нагрузке;
  2. с другой стороны для каждого отдельного потребителя этот параметр может быть найден из прилагаемой к нему документации (паспорта, в частности);
  3. для получения расчетного значения достаточно сложить все протекающие в нагрузках токи и умножить их на напряжение сети (220 или 380 Вольт);
  4. при наличии паспортов у бытовой техники и силового оборудования суммируются указанные в них показатели мощности.

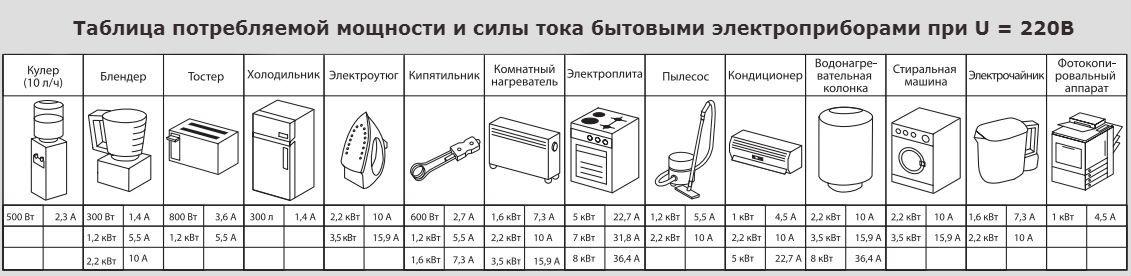

Таблица потребляемой мощности и силы тока бытовых электроприборов при напряжении питания 220В

Такая возможность объясняется тем, что два показателя, используемые при расчете электропроводки, связаны простой физической зависимостью, представляемой следующей формулой:

P (Вт) = U (Вольты) х I (Амперы).

Варианты подвода питающего кабеля от ЛЭП

В процессе монтажа электропроводки на даче перед владельцем непременно встанет вопрос — каким образом подводить к домовладению питающую сеть. КЛ понадобится тянуть от ближайшей опоры воздушной ЛЭП, естественно после получения необходимых разрешений, совместно с представителями служб электрических сетей. Можно воспользоваться одним из следующих вариантов подключения к опоре ЛЭП:

  • по воздуху;
  • под землей.

Подвод кабеля к дачному домику по воздуху

Далее детально рассмотрим преимущества, недостатки, а также важные нюансы при монтаже для каждого из вариантов.

Запитывание по воздуху

Подвод питания к загородному домовладению по воздуху можно осуществить двумя методами. Первый предполагает использование кабеля СИП, что обозначает самонесущий изолированный провод. Он напрямую тянется от ЛЭП к фасаду дома. Второй вариант сопровождается предварительной натяжкой металлического троса от опоры централизованной электросети к стенам дома с помощью специальных крюков или талперов. Это позволяет использовать любые КЛ, которые в дальнейшем фиксируются к тросу.

Независимо от выбранной методики понадобится использовать дополнительные изолирующие крепежи для фиксации токопроводящих жил. Потребуется учитывать следующие факторы:

  1. При расстоянии от опоры ЛЭП до строительного объекта более 25 метров следует устанавливать промежуточные опорные столбы.
  2. В зимний период времени нагрузка на провода будет увеличена из-за скопления наледи. В связи с этим требуется правильно рассчитать несущую способность кабеля.
  3. Ультрафиолетовое излучение способствует механическому разрушению изоляционного слоя жил проводников. Поэтому необходимо использовать дополнительную защиту в виде гофры.

Нормативы подключения дома к линии электропередач

Подвод питания под землей

При запитывании загородного домовладения кабелем, проложенным под землей, рекомендуется придерживаться следующих правил:

  1. Укладка проводов производится в траншею глубиной не менее семидесяти сантиметров. За исключением случая, когда КЛ прокладывается в защитной трубе, а длина от опоры ЛЭП до вводного щитка составляет менее пяти метров. При таких условиях допускается подготовить траншею глубиной в 50 см.
  2. Траншея должна выкапываться на расстоянии не менее 60 см от фундамента. Если имеется необходимость прокладки кабеля через фундамент, то потребуется использовать дополнительную трубу в нем. Тянуть токопроводящие жилы непосредственно под фундаментом запрещено.
  3. При раскопке траншеи следует отступать нижеперечисленные расстояния от различных объектов:
    • 75 см — кустарные насаждения;
    • 100 см — канализация, водопровод;
    • 200 см — деревья, газопровод.
  4. Кабель должен быть бронированный и иметь соответствующую изоляционную защиту.

Подводка электричества к дому под землей

Перечисленные указания обусловлены требованиями ПУЭ, ПТЭ и СНиП, независимо от выбранного сечения токопроводящих жил.

Главным преимуществом данного варианта подключения дачного дома к централизованному электроснабжению является минимальные затраты на требуемый материал. Также можно обойтись без привлечения специальной техники. Прокладка питающего кабеля под землей будет затруднена, если на участке уложена плитка или залит бетон.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

  • крыльцо (I);
  • тамбур (II);
  • санузел (III);
  • помещение для стирки (IV);
  • прихожая (V);
  • жилые комнаты (VI);
  • кухня (VII);
  • кладовая (VIII);
  • веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

  • силовой ящик (1);
  • квартирный щиток (2);
  • одно- или двухламповый светильник (3);
  • штепсельная розетка с защитным контактом (4);
  • однополюсный выключатель (5);
  • кнопочный выключатель (кнопка) для звонка (6);
  • звонок (7);
  • фонарь (8);
  • штепсельная розетка без защитного контакта (9);
  • штепсельная розетка с выключателем (10);
  • сдвоенный выключатель (11);
  • многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки


Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке. Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Основные этапы

Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:

Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
Здание подключается к сети электроснабжения.
Устраивается заземляющий контур.
Комплектуется и устанавливается на свое место вводно-распределительный щит.
К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
Соединение контактов

При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
Монтаж и подключение розеток и выключателей.

Завершается процесс подключением приборов.

Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

  • Последовательность действий такая:
  • Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект

Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет
