Трансформаторное масло для отопления частного дома

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива, многоступенчатая его подготовка, забившаяся форсунка.

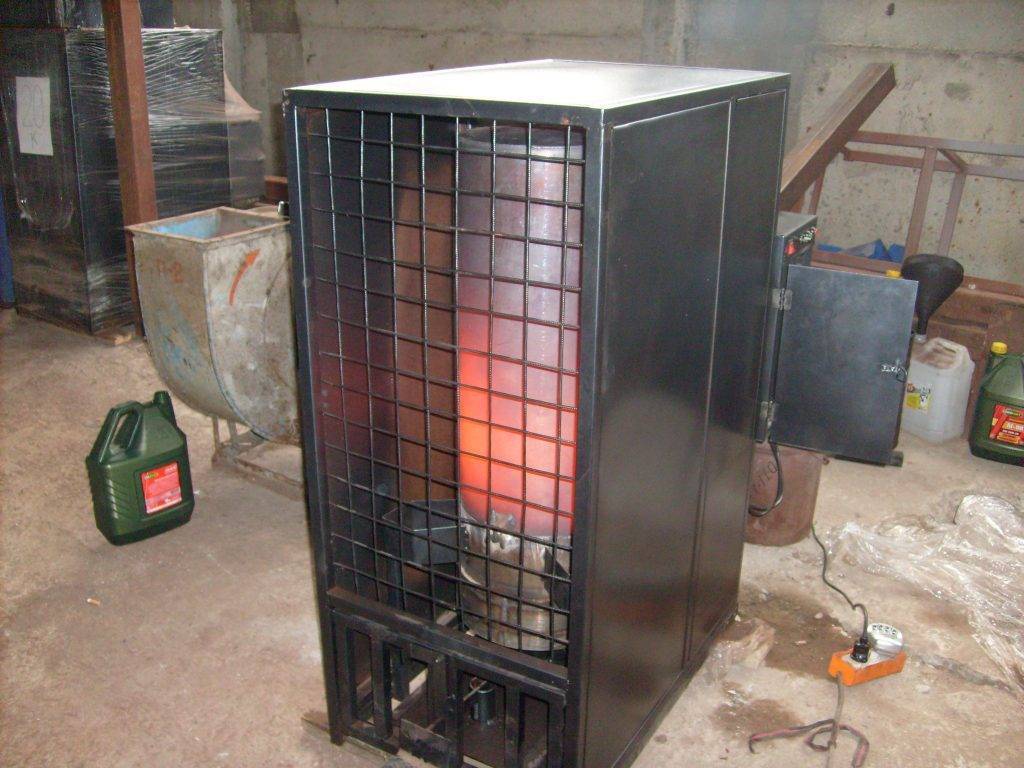

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД. Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи «ЖАР

Печи «Жар» работают на отработанном масле, дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК» работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.
Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Есть котлы на отработке и самодельные.

Виды нагревателей на отработанном масле

Все масляные котлы делятся на две разновидности – пиролизные и турбогорелки.

Пиролизные

Агрегаты из стальных труб имеют жаропрочное покрытие. Это цельная конструкция, в которой открывается только крышка на камере сгорания.

Прибор состоит из следующих частей:

выносной масляный насос;
блок управления;
камера сгорания с водяным теплообменником;
встроенный вентилятор.

Принцип работы:

В емкость заливают отработку. Оттуда по специальному шлангу отработка подается в испарительную камеру из толстой стали.
Камера испарения нагревается до определенной температуры.
В процессе нагревания масло со дна испаряется. Образующийся пар поднимается и попадает в камеру сгорания.
В центре камеры установлена перфорированная труба. В нее подается воздух из вентилятора.
Разогретые пары масла перемешиваются с кислородом и эффективно сгорают.
Это способствует нагреванию теплообменника.
После пары идут в газотрубный теплообменник. Здесь они отдают тепловую энергию воде, которая подается в отопительную систему.
Продукты горения выводятся по вентиляции.

Турбогорелки

Турбинированные котлы отопления жидкотопливные по принципу работы напоминают дизельные агрегаты. Топливо распыляется в мелкий туман, который и сгорает. Эти приборы очень чувствительны к качеству теплоносителя. Масло с различными примесями и водой просто не загорится.

Принцип работы котла:

В специальный отсек заливается масло.
Оно принудительно нагнетается в область возгорания, где уже наблюдается повышенная температура.
Летучие продукты горения смешиваются с кислородом и выходят через сопло, сгорая.
Смолистые продукты горения начинают накапливаться в отсеке.
Даже после отключения горелки в отсеке сохраняется максимальная температура.
Поскольку подача воздуха продолжается горелка очищается самостоятельно от нелетучих продуктов пиролиза.

Критерии выбора: на что обратить внимание

Чтобы приобрести устройство, подходящее по мощности и цене, нужно учесть несколько характеристик:

материал изготовления;
тип горелки, установленной в приборе;
мощность;
КПД;
стоимость.

Материал теплообменника

В устройствах, работающих на масле, теплообменники выполняют из 2 материалов:

Стали. Изделия из этого сплава отличаются легкостью, низкой ценой, устойчивостью механическим повреждениям и перепадам температуры. Недостаток – чувствительность к коррозии, от которой не защищают даже специализированные составы. Срок службы такого котла – около 10-15 лет.
Чугуна. Изделия из этого сплава не подвержены коррозии и служат более 30 лет. Среди недостатков – большой вес устройства, высокая цена и риск повреждения при ударах.

Коэффициент полезного действия

КПД котла – одна из важных характеристик устройства. Таким термином характеризуют эффективность модели, отношение количества использованного масла к объему полученной тепловой энергии.

Коэффициент полезного действия является важной характеристикой.

Показатель КПД большинства котлов варьируется в пределах 85-90%.

Типы газовых горелок по регуляции пламени

По типу горелки приборы на отработке делятся на несколько категорий:

Одноступенчатые. У таких моделей переключатель имеет 2 режима (вкл/выкл). Регулировка мощности горения не предусмотрена.
Двухступенчатые. Горелки такого типа могут работать на 50% или 100% мощности. Благодаря функции переключения можно снижать нагрузку на прибор. Это повышает экономичность и увеличивает срок службы.
Модулируемые. Регулятор мощности имеет несколько положений в диапазоне от 10% до 100%. Такой вариант считается наиболее удобным и экономичным, т.к. позволяет поддерживать горение на минимальной мощности.

Мощность

Для расчета необходимой мощности прибора нужно учитывать характеристики отапливаемого строения:

климатические особенности региона;
материал, использованный при строительстве;
площадь.

Чтобы сделать расчет максимально простым и быстрым, специалисты советуют шаблонные вычисления. В списке стандартных характеристик жилого дома: кладка в 2 кирпича, отсутствие утепления и потолки 2,7 м. Для обогрева такого здания потребуется мощность котла 1 кВт на каждый 10 м² площади. Следует также учесть запас 15-20%.

Например, для обслуживания стандартного дома в 200 м², расположенного в Московской области, требуется устройство мощностью 23 кВт (200/10*1*1,15). Таким способом можно вычислить необходимую мощность котлов для обогрева зданий в большинстве регионов страны.

Для расчета мощности учитывают климатические особенности.

Корректировки потребуются для зданий:

на Крайнем Севере;
с высокими потолками;
с панорамными окнами.

Дополнительные критерии

Помимо основных критериев выбора существуют дополнительные характеристики котлов, влияющие на особенности эксплуатации:

Безопасность. Ряд моделей отопительных систем имеет защиту от замерзания, перегрева и остановки насоса.
Звукоизоляция. Устройства, сжигающие отработку, редко оснащаются изоляцией. Объясняется это тем, что такие котлы при работе издают много шума, поэтому их рекомендуется устанавливать в отдельных помещениях. Звукоизоляция в этих условиях становится излишней.
Функциональность. Многие системы отопления имеют комнатный термостат, с помощью которого мощность регулируется с учетом температуры в помещении. В новых устройствах есть функции программирования работы котла на несколько дней.

Сборка самодельного отопительного прибора

Котел можно сделать различной формы в зависимости от желания хозяина. Как правило, она изготавливается круглой и прямоугольной.

Для того, чтобы начать сборку, следует подготовить необходимые материалы и инструменты для работы. Стандартный их список выглядит следующим образом:

листы стали, толщина которых составляет более 4 мм;
труба для воздуховода;
отрезки арматуры (4 шт.);
насос и компрессор;
расширительный бак;
сварочные инструменты;
полотно асбеста.

Так как котел может быть разной конфигурации, вместо основного материала можно использовать подручные средства, например, баллон или толстостенную трубу достаточно большого диаметра.

Изготовление корпуса котла

Чтобы собрать корпус котла, сначала необходимо взять трубу наибольшего диаметра и обрезать с обеих сторон для получения цилиндра, длина которого должна быть не более 1 м. Такую же цилиндрическую форму изготавливают из трубы меньшего сечения, но высотой 20 см.

После чего в пластинах вырезается отверстия, в которых диаметр одного должен быть равен 20 см, а второго – в соответствии с размерами дымохода. Затем цилиндр большего диаметра заваривают с обеих сторон заранее подготовленными пластинами таким образом, чтобы 20-сантиметровое отверстие получилось снизу.

В него встраивается цилиндр меньшего диаметра и приваривается. Дно трубы также следует закрыть пластиной и зафиксировать сваркой. Затем к корпусу крепятся ножки из арматуры, а также просверливается вентиляционные отверстия. После чего сверху цилиндрического устройства выполняют монтаж дымохода, а в нижней части с помощью болгарки вырезают дверцу.

Данный корпус имеет самую простую конфигурацию, но даже к нему можно подключить водяной контур. Для этого дополнительно подсоединяется расходная емкость для топлива, насос и воздушный компрессор. При этом также проводится контур для обеспечения циркуляции воды.

Монтаж горелки

Для обеспечения равномерного прогревания воды в котле для устройства с двухконтурной системой необходимо установить надежную горелку.

Готовую горелку можно приобрести в магазине или заказать у специалиста, но также можно изготовить самостоятельно, используя определенную схему.

Подготовка места для установки системы и вывод дымохода

Смонтированные части отопительного устройства, работающего на отработке, как правило, устанавливаются в углу строения. Так как котел весьма быстро нагревается, следует подготовить для этого пол и стены.

На место, где будет стоять система, необходимо сделать бетонную стяжку либо выполнить облицовку керамической плиткой. Прилегающие к устройству стены не должны быть изготовлены из легковоспламеняющихся материалов.

После того, как корпус отопительной системы будет зафиксирован в выбранном месте, необходимо приступить к установке дымохода. Как правило, его делают длиной не менее 4 м.

На участке потолочного покрытия, где труба выходит на улицу, ставится жаростойкий кожух, функцию которого могут выполнить несколько слоев асбеста. Чтобы обеспечить регулировку тяги, дымоход оснащается металлической заслонкой.

Как подсоединить водяной контур?

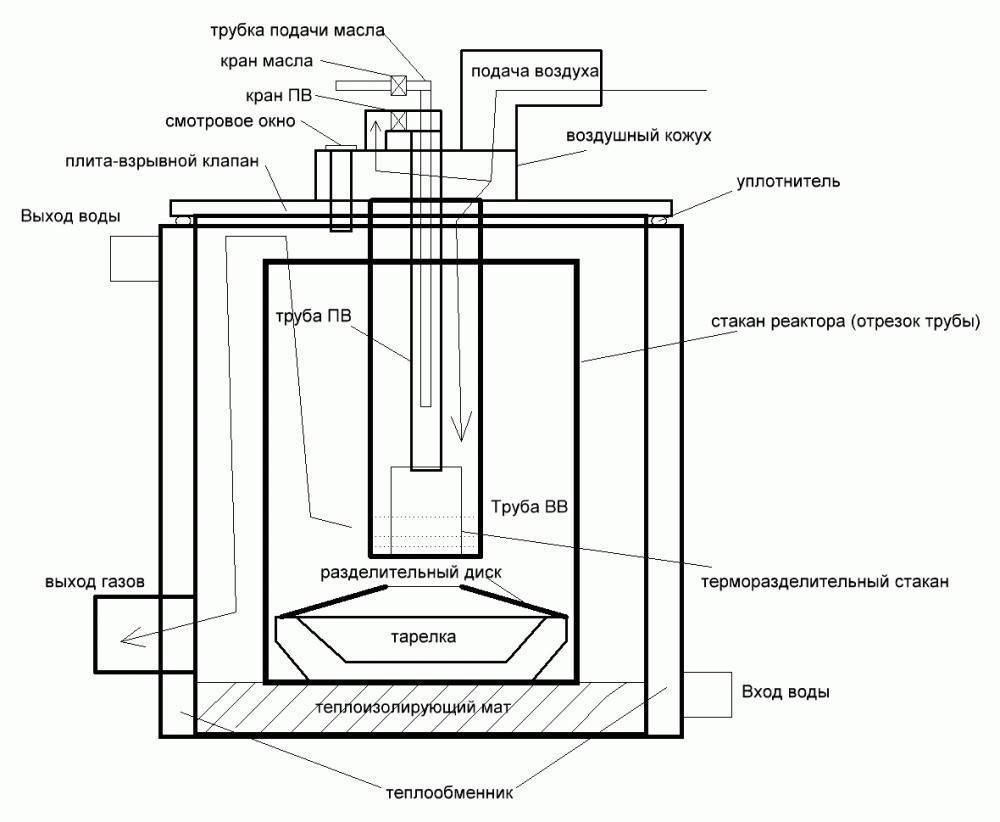

Чертежи котлов отработанном масле своими руками.

Для того, чтобы поставить своими руками водяной контур на конструкцию, работающую на отработке, сначала потребуется выполнить монтаж трубопровода и батарей, которые присоединяются друг к другу и фиксируются по периметру помещения вдоль стен. После чего необходимо подобрать емкость для воды и надежно закрепить на корпус котла с помощью болтов либо сварки.

Сверху емкости вырезается отверстие и приваривается труба для подачи нагретой жидкости в систему. Внизу контура крепится другая труба, чтобы остывшая вода возвращалась вкотел.

Система отопленияна отработке своими руками – удобная и простая конструкция не только при монтаже, но и при использовании. Установив данное оборудование, можно проводить больше времени в гараже даже при сильных морозах.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

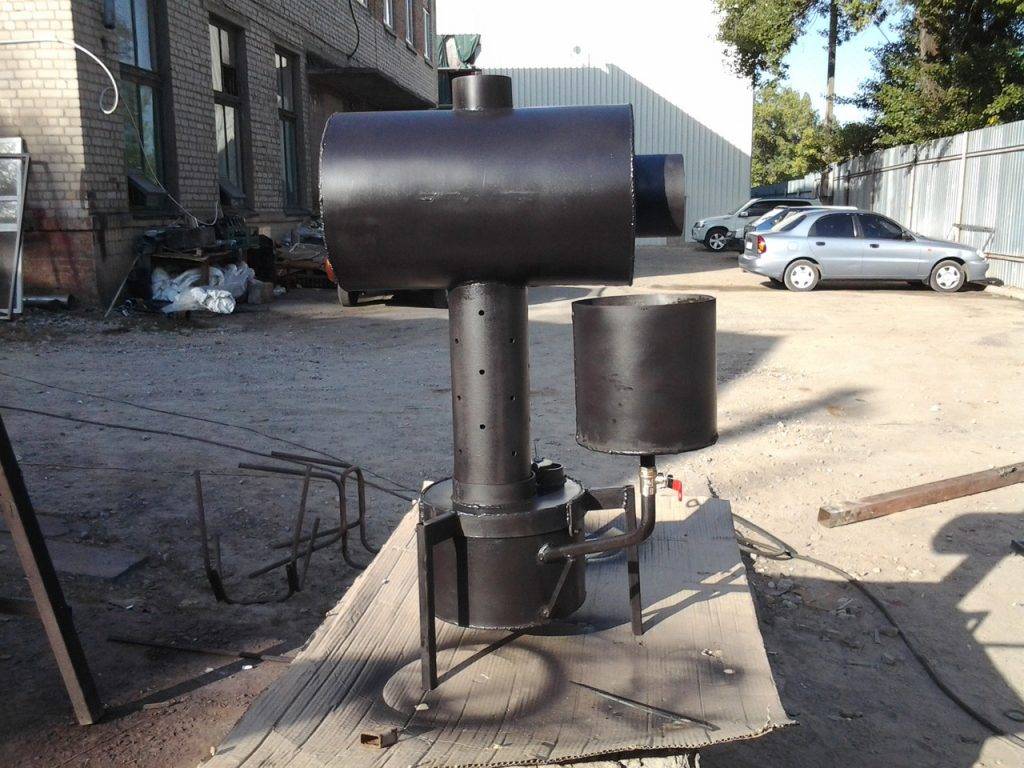

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

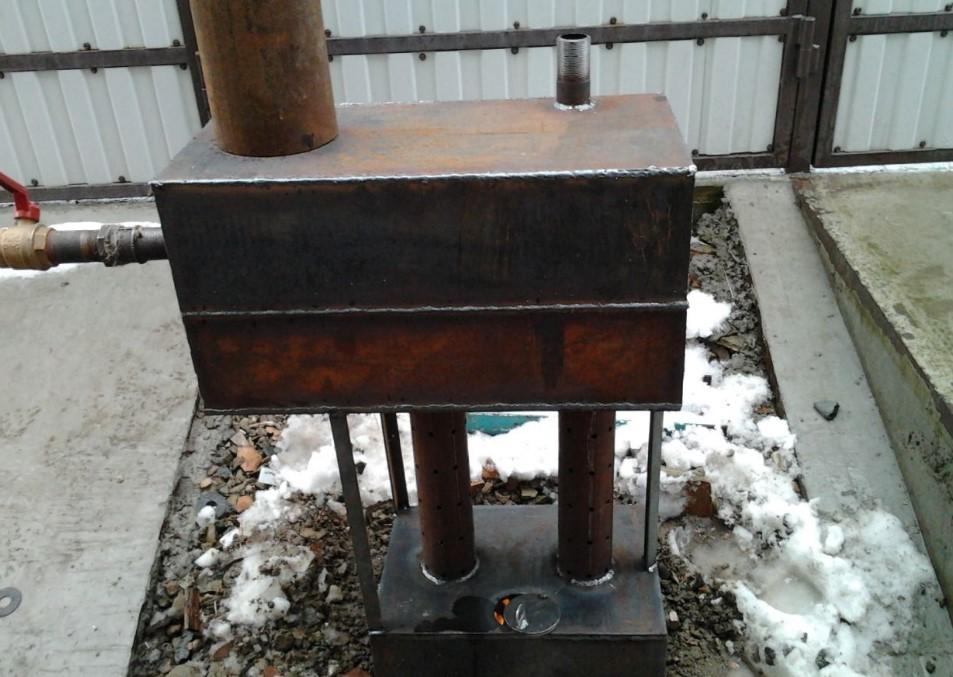

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Как сделать котел на отработанном масле своими руками

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Процесс изготовления

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Сооружение более мощного котла

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
