Инструкция на газовые колонки baxi серии sig ... бренда baxi

Ошибки модуляции на горелке

Для нагрева проточной воды в большинстве случаев необходима мощность котла близкая к максимальной. В современных котлах мощность горелки регулируется в широком диапазоне. Регулировка происходит за счет изменения количества подачи газа газовым клапаном. Величину регулировок определяет плата управления в зависимости от логики работы и настроек. Процесс можно наблюдать визуально по высоте языков пламени на горелке.

Если в настройках котла установлена 100% мощность котла в режиме ГВС, но визуально языки пламени на горелке слабые, или видны явные перебои, то следует проверить:

настройку газового клапана (статическое и динамическое давление газа)

Такие проверки могут быть выполнены только квалифицированным специалистом.

Как правильно настроить

Настройка котлов производится по определенным правилам, подробно изложенным в руководстве пользователя.

Смысл всей процедуры заключается в установке минимального и максимального давления газа, определении параметров ОВ и ГВС. Все действия выполняются во время первоначального запуска или после текущего ремонта (обслуживания).

Во время работы котла производится текущая регулировка температуры ОВ, не влияющая на общие настройки агрегата.

ВАЖНО!

Самостоятельная настройка параметров не рекомендована, так как подобные действия должны выполняться работниками сервисного центра. Большинство организаций отрицательно относятся к самостоятельным действиям и могут отказать в гарантийном обслуживании.

Что делать, если остается ошибка e35?

Если никакие способы не помогли для устранения ошибки, то возможно потребуется заменить плату. В некоторых моделях газовых котлов Baxi были установлены платы, которые обладают чувствительностью к внешним помехам и нормам подачи электроэнергии. На картинке снизу можно увидеть особенности плат, которые работают правильно.

Причиной ошибки e35 на платах Honeywell может быть повышенная чувствительность к влажности. Из-за скопившейся пыли может появиться данная ошибка. В платах Bertelli достаточно промыть поверхность изопропиловым спиртом.

Газовый котел Baxi mainfour 240f ошибка e35

В данной серии газовых котлов есть 2 вида платы управления: 1 отличающаяся и 2 взаимозаменяемых. Визуально можно различить вид платы по цвету панели дисплея. В газовых котлах mainfour 240f плата не имеет цепь управления модуляцией пламени, а также имеет серую панель.

Газовый котел Baxi ecofour 24 ошибка e35

Наиболее универсальными газовыми котлами являются серии Бакси майнфор и экофор. Отличием является вторичный пластинчатый теплообменник для нагрева воды. Котлы майнфор имеют 1 теплообменник для нагрева воды и отопления. Чаще всего причиной ошибки e35 является неправильное заземление оборудования, поэтому рекомендации по устранению практически одинаковые.

Многие производители устраивают в оборудование универсальные платы, поэтому разные котлы имеют взаимосвязанные платы и могут устанавливаться на разные серии. Для того чтобы произвести правильную установку требуется настроить плату для работы на определенном котле при помощи меню конфигурации.

Для чего нужны вычисления

Закон Бернулли, известный многим еще со школы, говорит, что скорость течения жидкости в трубе зависит от давления и диаметра. Соответственно, если диаметр трубы мал, то давление будет слишком велико, что может привести к разрыву трубы. А если давление понизить, то упадет и скорость движения жидкости, а как следствие – и напор, с которым вода течет из кранов.

Сегодня для создания водопровода используется несколько разновидностей труб:

Металлические (из сплавов меди, чугуна, стали).
Пластиковые (из полимеров термопластического типа — полиэтилена, ПВХ, полипропилена).
Композитные, или армированные (в них слои полимера и металла взаимно усиливаю друг друга).

Прочностные характеристики этих материалов существенно отличаются, а потому и параметры труб, применяемых для создания водопроводной системы, отличаются между собой.

Не только прочностные характеристики влияют на параметры труб. К примеру, чугунные и стальные трубы склонны в процессе эксплуатации засоряться известковыми отложениями. Чтобы скомпенсировать падение диаметра, при монтаже он должен быть несколько больше, чем требуется.

Отличается и вес. Поэтому брать трубу «с запасом» тоже может быть не оправданно: она будет дороже стоить, больше весить, затруднять монтажи требовать более надежных кронштейнов. При этом выигрыш в пропускной способности может и не оправдать все эти недостатки. Поэтому чтобы трубы подходи для водопроводной системы оптимальным образом, нужно сделать расчет наружного и внутреннего диметра, длины и толщины стенок трубы. Для того чтобы узнать как выбрать правильно пластиковые трубы для канализации: выбор, размеры читайте в этой статье.

Обслуживание

Термостат для газового котла отопления
Для того, чтобы создать максимально комфортные условия в помещении на отопительный период, система отопления должна быть сбалансирована и иметь возможность постоянного регулирования

Какое давление в расширительном бачке системы отопления
Статья рассказывает о том, какое давление в расширительном бачке системы отопления закрытого типа, какое должно быть давление в расширительном бачке газового котла, как его можно проверить и изменить.

Давление в расширительном бачке двухконтурного котла baxi
При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса. Именно для этого в системах отопления предусматриваются расширительные бачки.

Как настроить котел бакси на экономичный режим. Настройка комнатного термостата
Рассматриваем возможности экономии газа при отоплении бытовыми настенными котлами.
Принцип работы комнатного термостата и видео по подключению.

Принцип работы бойлера Baxi

Внешний нагревательно-накопительный бойлер для горячей воды Baxi, использует принцип косвенного нагрева с небольшими модификациями, увеличивающими комфорт во время эксплуатации. В устройстве присутствуют следующие важные узлы:

Магниевый анод — уникальная технология, снижающая появление накипи на внутренних стенках бойлера. Устанавливается рядом с нагревательным элементом.
Встроенный змеевик — нагрев горячей воды осуществляется следующим образом. Внутри корпуса находится змеевик, помещенный в металлическую колбу. Через контур пропускают воду из системы отопления. Теплоноситель разогревает воду, окружающую змеевик, до комфортных 36-40°С.
Рециркуляция воды — недостатком всех двухконтурных котлов является то, что после открытия крана водоснабжения, проходит долгое время до тех пор, пока потребителю начнет поступать горячая вода. Чтобы избежать этого, устанавливают систему рециркуляции. Смысл заключается в том, что горячая вода постоянно циркулирует от бойлера к крану водоснабжения и обратно. Принцип работы бойлера косвенного нагрева Бакси, основан на применении постоянной рециркуляции, обеспечивающей моментальную подачу потребителю горячей воды.
Дополнительный ТЭН для поддержания температуры — после отключения системы отопления в летнее время года или вследствие прогорания основного вида топлива, включается трубчатый нагревательный элемент. Установка начинает работать как обычный электрический бойлер.
Внутреннее устройство бойлера Baxi похоже на то, что используется в обычной накопительной емкости с электрическим трубчатым нагревателем, только функции нагревательного элемента, выполняет змеевик с циркулирующей по нему водой из системы отопления.Корпус обложен изоляционным материалом. Толщина теплоизоляции, в зависимости от выбранной модели, 50 или 100 мм. Изоляция гарантирует, что максимальные суточные теплопотери, будут не более 1-1,5°С.
Объем — бойлеры Baxi, выпускаются с возможностью настенной и напольной установки. Вместимость ёмкостей, от 100 до 2500 литров. Чтобы облегчить монтаж бойлера косвенного нагрева Baxi, в комплекте предлагаются специальные крепления.
Конструкция теплообменника — используется принцип послойного нагрева воды. Особая конструкция обеспечивает быстрое повышение температуры воды. Практически сразу после открытия крана водоснабжения, потребителю подается горячая вода.

Технические характеристики: материал теплообменника, наличие дополнительной защиты от коррозии, общий объем накопительной емкости и змеевика, зависят от выбранной модели.

Как отремонтировать теплообменник газового котла BAXI

Для того чтобы приступить к ремонту газового котла, его необходимо разобрать, алгоритм следующий:

После внимательного изучения схемы, можно приступать к снятию лицевой крышки, которая защищает внутренности котла. Для этого необходимо будет открутить 4 болта, этим проблем не должно возникнуть.
Открутите защиту с камеры сгорания. На этом этапе вам потребуется пылесос, хорошо очистите камеру сгорания от пыли и мусора.
Открутив два винта и вынув провода с клем, снимите вентилятор.
Протрите горелку с форсунками влажной тряпкой, если увидите забитые форсунки, можно использовать щетку, но не металлическую, дабы не повредить или сломать элементы горелки.
Теперь необходимо снять теплообменник, это довольно просто.Отключите все датчики.снимие клипсы с трубок и легким покачиванием подымаем теплообменик в верх

Когда котел полностью разобран можно приступать к его ремонту или проведению профилактических работ. Зачастую замена теплообменика помогает решить проблему неправильной работы.

Неисправность датчика температуры

Фактическую температуру горячей воды котел определяет по показаниям датчика температуры. Потому, если с него по каким-то причинам поступают неверные показания – котел может работать неправильно в режиме приготовления горячей воды. Датчик температуры представляет из себя терморезистор с зависимостью сопротивления от температуры. Проверка такого датчика заключается в измерении его сопротивления при заведомо известной температуре. В котлах бакси устанавливаются датчики NTC с обратной зависимостью сопротивления от температуры. При комнатной температуре сопротивление датчика должно быть примерно 10 кОм, при температуре 45 градусов 4,3 кОм.

Ошибки платы управления

Плату управления в качестве причин возникновения проблем с горячей водой следует рассматривать, когда все остальные проверки не принесли результата. Причиной может быть неисправность в цепи модуляции пламени. Блок управления котлом постоянно регулирует мощность горелки в зависимости от условий и если на плате есть неисправность, котел может самопроизвольно перезагружаться или отключаться при выходе на максимальную мощность, которая в большинстве случаев требуется именно в режиме приготовления горячей воды.

В качестве ошибок плат еще возможна неправильная ее настройка. Но это лишь касается тех случаев, когда проблемы появились после ее замены. Платы BAXI универсальные и требуют настройки под конкретный котел.

Газовые котлы предназначены для создания комфортных условий существования. Двухконтурные агрегаты обеспечивают жилое помещение теплом и горячей водой в кране. Но случается так, что работающий котёл плохо греет воду и не даёт необходимого комфорта.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
Возводим 4,5 в квадрат, получается 2,025 см2.
Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

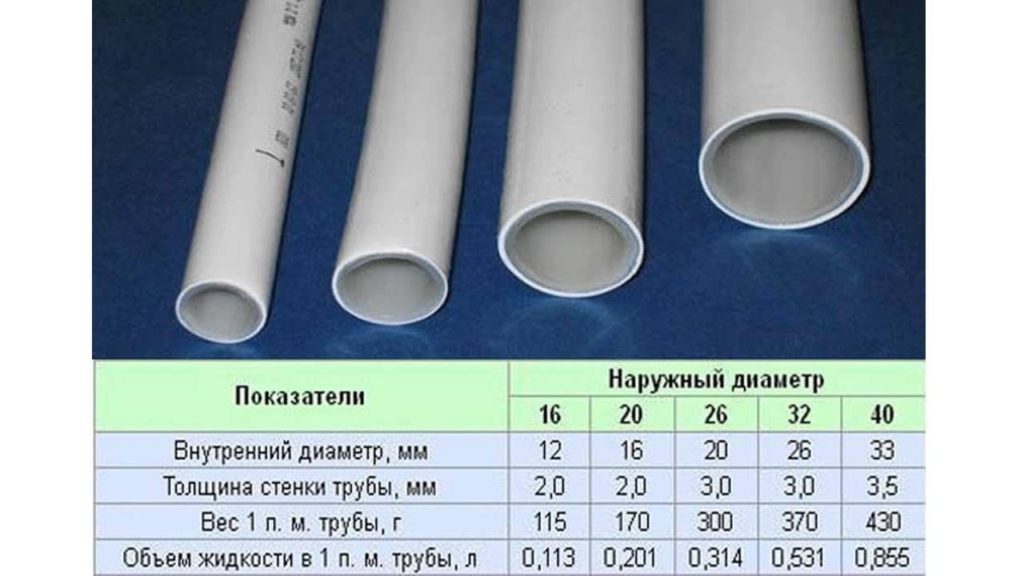

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

О фирмах-изготовителях

Бойлеры – достаточно узкопрофильный товар, известный в деталях лишь профессионалам своего дела. Мы же предлагаем вам таблицу с кратким описанием известных компаний, товар которого заслуживает внимания из-за высокого его качества.

Таблица № 1. Фирмы-изготовители

Производитель	Описание
Gorenje	Известная во всем мире компания из Словении. Основана в 1950 году. Специализация – бытовая техника. Практически весь её товар ориентирован на экспорт.
Protherm	Фирма, главный офис которой находится в Чехии. Основана в 1992 году. С того же года выпускает водонагревательное и отопительное оборудование.
De Dietrich	Французская группа компаний. Основана в 1864 году. В основном производит оборудование для отопительных систем и не только.
Vaillant	Является ведущим в Германии производителем отопительного оборудования. Образован в 1874 году. Известна компания тем, что сегодня вместе роботов приборы собирают люди.
Drazice	Компания из Чехии, которая известна своими надежными водонагревателями. Основана в 1956 году. Её продукция отвечает всем нормам и требованиям стран ЕС.
Baxi	Итальянская компания, которая уже более полувека делает высококачественную технику для отопления и нагрева воды. Образовалась компания в 1866 году.

Устранение неисправностей после их определения

После появления на табло литеры «Е» с цифровой индексацией (загорании лампочек индикаторов) необходимо сопоставить наблюдаемый сигнал с перечнем в классификаторе ошибок. Как правило, он занимает несколько страниц в руководстве по эксплуатации газового агрегата. Установив причину ошибки, переходят непосредственно к ее устранению. Например, зафиксирована ошибка «Е01» – запуск отопительного котла невозможен. В этом случае показатель давление теплоносителя в системе на манометре падает, а горелка не зажигается. Причиной неисправности могут быть: путаница при подключении к электросети у фазозависимого оборудования, критическое скопление воздуха в теплообменнике агрегата. Для ликвидации ошибки необходимо выполнить следующие операции: • правильно подключить к электросети (руководствоваться можно цветовой маркировкой жил в электрическом кабеле); • долить жидкость в систему, параллельно осуществляя стравливание воздуха посредство кранов Маевского на отопительных приборах и автоматических воздушных клапанов; • повторно запустить котел и убедиться, что ошибка устранена. Многих ошибок, связанных с работой электронной платы котлов Baxi, можно избежать, подключив газовый котел к электросети через стабилизатор с гальванической развязкой или с помощью источника бесперебойного питания

Очень важно, чтобы бытовой прибор был заземлен. Для приобретения дополнительного оборудования воспользуйтесь предложением от

Принцип работы

Разберемся, какой принцип работы газового котла Бакси. Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Далее он попадает в теплообменник.

Когда температура жидкости опускается ниже установленной в настройках панели управления, газовый клапан подает топливо на горелку и срабатывает электрод розжига. Загорается пламя, которое нагревает теплообменник. При нагревании теплоноситель расширяется и его избыток поступает в расширительный бак.

Выходит теплоноситель через левую трубу, проходя через датчик температуры. Когда вода нагрелась до выставленного уровня, перекрывается поступление газа в горелку. Также регулировать работу котла может вынесенный комнатный термостат, в этом случае циклы работы будут привязаны к температуре в помещении.

В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя.

Обвязка такого котла довольно простая, так как все функциональные элементы настроены и расположены внутри корпуса. Нужно рассчитать нужное количество радиаторов, начертить схему, а потом соединить их между собой и вывести все трубы к аппарату.

Что происходит, когда включают горячую воду одновременно на двух точках забора

Схема усложняется, если во время использования горячей воды на одной точке забора, возникает необходимость её включения на другой точке, например: при включенном душе в ванной комнате появилась необходимость помыть руки в умывальнике туалета. В этом случае:

скорость использования горячей воды резко увеличивается, её расход возрастает,
появляется слабый напор горячей воды;
приход холодной воды в котёл увеличивается,
падение температуры теплообменника котла приводит к тому, что температура воды на первой точке забора перестаёт быть комфортной,
несколько секунд необходимы для включения автоматики котла на нагрев,
еще несколько секунд — на то, чтобы оба пользователя на двух точках забора смогли пользоваться водой, имеющей комфортную температуру.

Всё это время оба пользователя не могут полноценно использовать горячую воду. Она поступает с перебоями. Непроизводительный расход воды, бесполезно уходящей в канализацию, резко увеличивается.

А вдруг один из пользователей выключил воду? В этом случае расход горячей воды резко падает. На обогревателе двухконтурного газового котла происходит скачок температуры. Как следствие, резко возрастает температура горячей воды на той точке забора, которая продолжает работать. Пользователь не может полноценно использовать воду, она уходит в канализацию до тех пор, пока на котле не сработает автоматика, и вода нужной температуры станет поступать к пользователю в стабильном режиме.

Поскольку подобные ситуации повторяются по несколько раз каждый день, то непроизводительный расход горячей воды нарастает с каждым днём. При этом не следует забывать и о дискомфорте, который испытывают пользователи в моменты нестабильной подачи горячей воды.

Заключение

Возникающие коды ошибок помогают владельцу газового оборудования отследить любой, даже самый незначительный сбой в его работе. Ремонт котла Бакси следует рассматривать, как что-то сродни лечению болезни. Избавиться от неё намного проще только при своевременно проведенной диагностике.

Когда возникают проблемы с приготовлением горячей воды двухконтурного котла необходимо в первую очередь определиться, по какой схеме происходит работа котла в режиме ГВС. Есть два варианта: битермический теплообменник и вторичный теплообменник.

В первом случае контур отопления и контур горячей воды совмещены в одном теплообменнике – первичном. Когда необходимо приготовление воды, циркуляционный насос отопления прекращает работу и вся мощность котла отдается проходящей водопроводной воде.

В другом случае – котел оснащается дополнительным (вторым) пластинчатым теплообменником и переключателем (трехходовым клапаном). Когда появляется необходимость приготовления воды, теплоноситель с контура отопления направляется на второй теплообменник, через который тепло передается протекающей водопроводной воде. Насос при этом продолжает работать – гонять перекачивать теплоноситель по малому кругу.

Поэтому, для разных схем проблемы с горячей водой должны диагностироваться по-разному.

Наиболее часто возникающие проблемы:

котел бакси плохо греет горячую воду

котел бакси не греет воду (не включается горячая вода)
