Инфракрасный теплый пол на балконе (лоджии) под ламинат: виды, назначение, достоинства и недостатки, монтаж

Допустимые нагрузки

Для выполнения точных расчетов необходимо отталкиваться от уже существующих показателей. Узнать какую массу сможет удержать балкон килограмм отделки или утепления можно, если для порядка взять грузоподъемность лоджии – 1770 кг. Весовые нагрузки распределить на несколько пунктов:

в среднем три человека весом 80 кг – это 240 кг;
различные приборы и предметы – 175 кг;
нагрузка дождевой воды или снега – 200 кг.

Статья по теме: Покрытие для крыльца на улице. Подбираем подходящие материалы.

Выходит, что балкон в незастекленном виде получает нагрузку – 615 кило в нашем случае. Учитывая показатель перед проведением остекления, масса равняется 922,5 кило. Значит на все материалы для того, чтобы выполнить отделку необходимо 847, 5 кило. Подробности грамотной отделки балкона смотрите в этом видео:

Внешний вид

Все, что служит в качестве декора: различные ограждения, сливы для воды, а также ящики для цветов, должны периодически обновляться. Окрашивать их стоит красками, которые имеют устойчивость к атмосферным явлениям. Цвет краски необходимо подбирать, таким образом, чтобы он подходил к оттенку фасада. Форма, а также расположение цветочника должны соответствовать узаконенному архитектурному проекту постройки. Устанавливать их надо на специальных поддонах, выдерживая зазор от стены приблизительно 0,5 м. В некоторых многоквартирных домах лоджии имеют в наличии наружную лестницу, которая соединяет поэтапно балконы и является аварийной лазейкой.

Порядок работ

Так как утепление лоджии с панорамным остеклением предусматривает непременное наличие теплого пола, то его обустройством своими руками следует заняться в первую очередь, еще до установки стеклопакетов. Связано такая последовательность с тем, что толщина утеплителя, конструкция нагревательных элементов, стяжка и устройство напольного покрытия в этом случае могут выбираться вами произвольно. Если же сначала будут установлены окна, а затем вы приступите к утеплению потолка и пола, то вы будете жестко ограничены шириной профиля, которая редко превышает 50 мм. А создать достаточно теплый пол со столь незначительным слоем утеплителя практически невозможно.

Заняться утеплением потолка можно будет и после установки панорамных окон. Толщина слоя утеплителя на нем не столь критична, к тому же потолок модно будет оборудовать инфракрасным обогревателем, сто сведет к минимуму потери тепла.

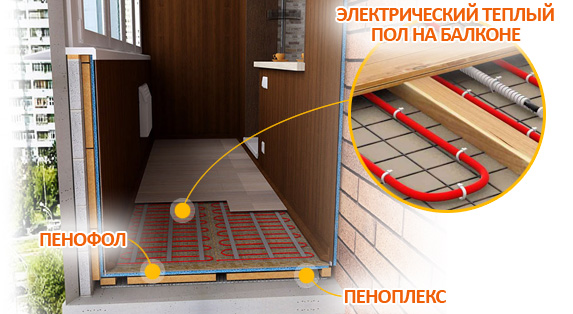

Обустройство пола своими руками необходимо начинать с тщательной герметизации монтажной пеной всех трещин и полостей, которые могут быть по периметру балконной плиты и в местах её прилегания к боковым стенам лоджии. После этого следует выстелить поверхность пола слоем фольгированного утеплителя (пенофол, изолон), металлической стороной вверх. Его достаточно будет приклеить полимерным клеем без фиксации дюбелями.

Поверх слоя пенофола укладывается слой толстого плиточного пеноплекса, который и будет выполнять основную теплоизолирующую функцию. Плиты фиксируются с помощью дюбелей-«грибков», стыки проклеиваются фольгированным скотчем.

Третий слой – снова тонкий фольгированный утеплитель металлической поверхностью вверх. Получается «слоеный пирог». После этого можно выкладывать нагревательные элементы, который будут выполнять основную функцию по обогреву балкона. Нагревательные элементы «теплого пола» должны располагаться равномерно по площади всего балкона, с отступом от стены не менее 50 мм. и покрывать не менее 70% площади пола.

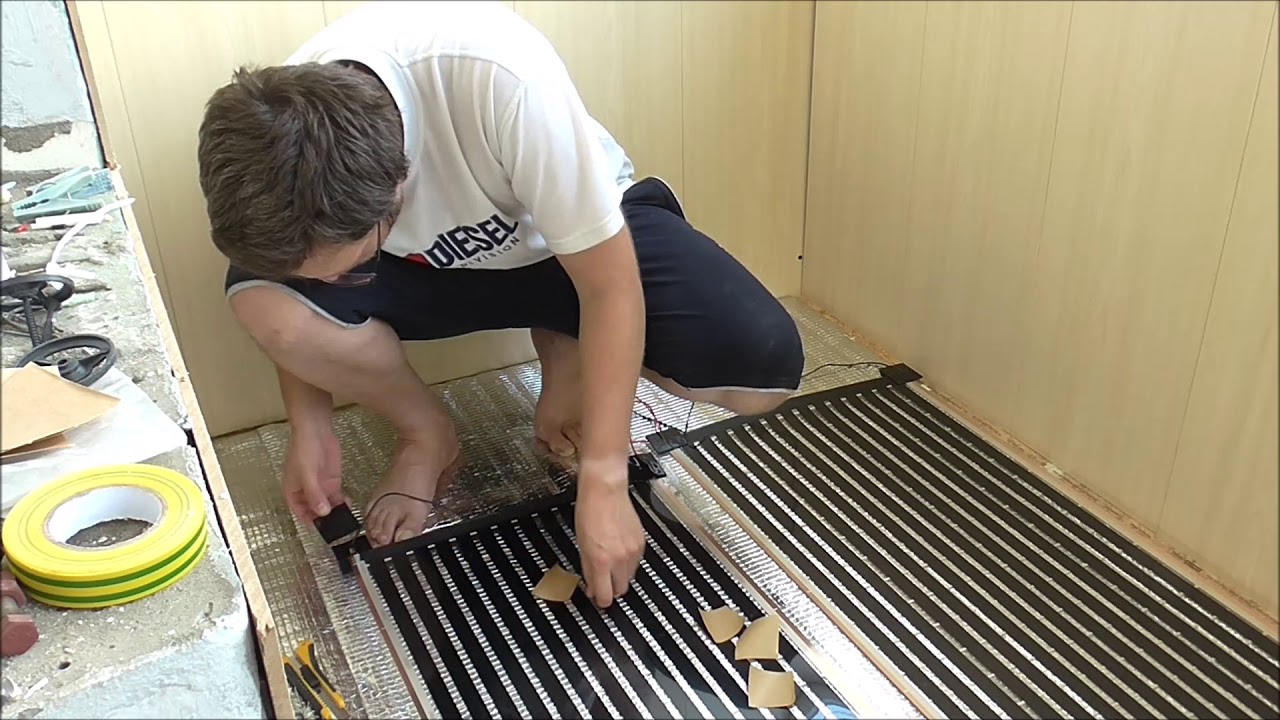

После укладки нагревательных элементов, установки датчиков терморегуляции и прокладки электрических проводов для подключения, производится заливка стяжки цементным раствором толщиной 40-60 мм. Перед заливкой по периметру балкона укладывают демпферную ленту толщиной 10 мм и шириной 100 мм.

После схватывания стяжки можно приступать к монтажу рам остекления и последующему утеплению потолка, которое мало чем отличается в последовательности выполнения работ от утепления пола, за исключение этапов укладки нагревательных элементов и заливки стяжки. Толщина утеплителя может быть значительно меньше. Подобным же образом утепляются стены лоджии.

Выполнив весь комплекс возможных работ по утеплению балкона с панорамными окнами своими руками, вы сполна сможете оценить трудоемкость такой работы. При этом гарантии того, что в морозные дни на балконе будет комфортная температура не будет никакой.

Не перегрузи балконную плиту .

Между балконами и лоджиями есть принципиальные различия, которые сказываются на их функциональности. Дело в том, что основанием балкона обычно служит выступающая за пределы фасада железобетонная плита, у которой есть жесткие ограничения по допустимой нагрузке. К примеру, балконные плиты в «хрущевках» изначально рассчитаны на нагрузку не более 100 кг на погонный метр парапета. Но из-за воздействия увлажнения и перепадов температур с каждым годом прочность плит уменьшается. В частности, специалисты научно-исследовательского центра «Сейсмозащита» установили, что за 40 лет открытой эксплуатации сечение арматуры из-за коррозии уменьшается в четыре раза, а предел реальной допустимой нагрузки снижается вдвое – до 50 кг на погонный метр.

Еще хуже обстоит дело с балконами в «сталинках» постройки 1930-60-х гг. – там использовались стальные или железобетонные балки, срок службы которых уже подходит к концу. Так что в домах старше 40-50 лет балконы не рекомендуется перегружать ни дополнительными тяжелыми конструкциями, ни массивной мебелью. Увы, случаи обрушения ветхих балконных плит происходят довольно регулярно. Например, в 2012 году в Харькове балкон в «хрущевке» рухнул прямо во время проведения работ по остеклению

Достаточно позвонить в одну из множества фирм, которые за ваши деньги исполнят любой каприз. Проблема лишь в том, что желания владельцев квартиры порой могут пойти вразрез с правилами эксплуатации жилого фонда и даже с законами физики.

Несмотря на настораживающую статистику,бригады,занимающиеся остеклением балконов, довольно часто предлагают устройство так называемого «выноса», позволяющего расширить пространство. Эта конструкция собирается на основе стальных труб или уголков, которые крепятся между плитами , без расчета предварительного веса сварной конструкции

Причем в Мелитополе мало где используют эффективные методы перенесения нагрузки с плит на стены здания .Обращая внимание на такие конструкции балконов – догадываешься, что многие и не задумываются о превышении безопасной нагрузки на балконную плиту. “

Балконы многих домов старой постройки могут выдержать только достаточно легкие конструкции с одинарным или стеклопакетным остеклением, – При этом вынос сварной конструкции за пределы парапета, на чем настаивают многие клиенты, серьезно увеличивает нагрузку на плиту. Балконное, остекление должно быть достаточно легким, чтобы не перегружать балконную плиту. Обычно в таких случаях используются светопрозрачные конструкции на основе пвх балконных систем (со стандартным стеклом толщиной 4-6 мм).

-остекление герметичными балконными системами оградит балконную плиту от влаги, а значит продлит срок ее безопасной эксплуатации

-вынос балкона возможен , однако следует внимательно рассчитать вес новой балконной конструкции, а не надеяться на то , что у других стоит и у нас все будет хорошо.

Надеюсь наша статья обратит Ваше внимание на такую важную составляющую безопасности навесных балконов как допустимая нагрузка 210 кг/м2 по всей площади (нормативная). Неужели балконная плита может

? В Рязани обрушился балкон вместе с женщиной и это произошло 31 августа 2013г. Рязань – конечно город в России , только вот дома, в которых мы проживаем, строились в одной стране и в одно время

Неужели балконная плита может . ? В Рязани обрушился балкон вместе с женщиной и это произошло 31 августа 2013г. Рязань – конечно город в России , только вот дома, в которых мы проживаем, строились в одной стране и в одно время.

Днем 31 августа 44-летняя Светлана вышла на балкон, чтобы снять белье. 3-летняя дочка увязалась за матерью, но женщина отогнала от себя неугомонное чадо: «Не ходи сюда, здесь сквозняк». Отправила ребенка и ступила на балкон. Все остальное женщина рассказывает со слов мужа, потому как сама ничего не помнит: балкон, полет, тапочки.

— Меня когда муж раскопал и привел в чувство, первое, о чем я спросила — где мои тапочки, — невесело улыбается Светлана. — Потом он уже вызвал «скорую». Ушибы по всему телу да вот, — показывает женщина загипсованную правую руку, — перелом. До сих пор не верим с мужем, что отделались так легко. А если бы дочь была со мной?

вот и реальность нашего региона пгт

Веселое упал балкон Обратите Внимание на остаток арматуры в оторванной плите хорошо видно,что это не каркас способный выдержать 2500кг. соседи на 3-м подперли свою плиту

уж они то точно после увиденного – не позволили бы превысить допустимую нагрузку на основание в 210кг/м2 при ремонте своего балкона

соседи на 3-м подперли свою плиту . уж они то точно после увиденного – не позволили бы превысить допустимую нагрузку на основание в 210кг/м2 при ремонте своего балкона.

С какими ошибками можно столкнуться

Варианты укладки труб

Многие начинающие мастера считают, что полностью отопить даже маленькое помещение с помощью теплого пола невозможно. Такой результат возможен в случае неправильно выполненных предварительных работ и утепления

Важно знать о распространенных ошибках, которые легче предупредить, чем потом ликвидировать

Установленный радиатор на балконе не соответствует размеру окна. Он должен иметь ширину аналогичную длине подоконника.
Отсутствует расчет потери энергии. Его нужно делать обязательно до того момента, как укладывается “змейка” теплого пола.
Неправильный шаг трубы также способен повлиять на функциональность установленного оборудования. Он не должен превышать 20 см.
Плохая изоляция или ее отсутствие. Если перед укладкой трубчатого пола отсутствует отражатель, как правило, все тепло будет уходить вниз.
Отсутствие компенсационных зазоров. Под воздействием нагрева начнет расширяться стяжка и лопаться финишное покрытие.
Неправильный циркуляционный насос вызывает повышенный расход энергии. Энергоноситель должен равномерно циркулировать по системе.

Проблемы и вопросы

При проведении работ или уже после обустройства теплого пола на балконе могут возникнуть вопросы по эксплуатации. Одной из важных проблем является возникновение конденсата. Это скопление влаги, которое со временем может привести к образованию плесени и сырого запаха. Он образуется при разнице температур внешней и внутренней среды. При достижении воздухом определенной температуры, его влажность переходит к параметру 100% и превращается в капли, которые могут появиться на стене, на стекле. Причин может быть несколько. Возможно, теплый пол на балконе существенно повышает общую температуру помещения, тогда как снаружи балкон плохо утеплен. Стены балкона или лоджии остаются холодными, а при взаимодействии с теплым воздухом внутри образуется вода. Индекс разницы температур при появлении такого явления называется точкой росы. Избавится от скопления конденсата можно, установив осушитель воздуха, чтобы снизить уровень влажности, или же поддерживая постоянную температуру, которая не дает “росе” образоваться.

Сюрпризы может принести не только теплый пол на лоджии. Если вы отказались превращать ее в жилое пространство, утеплили только пенофолом или пенопластом, который влияет на разницу температур между домом и улицей только на 1-2 градуса, на полу и стенах также может появиться конденсат. В доме температура гораздо выше, чем на лоджии, балконная дверь пропускает из нее теплый воздух. Контраст температур дает эффект точки росы и на поверхности стен и стекол лоджии образуются капли воды. Если осенью и весной можно ограничиться осушителем, то зимой есть опасность оледенения поверхностей, что отрицательно скажется и на самих материалах отделки, и на использовании этого помещения в целом. Проблема влажности – один из основных поводов все же сделать теплый пол на лоджии, прибегая к услугам фирм или орудуя своими руками.

Если вы делаете электрический теплый пол и заливаете его стяжкой из цемента или полимеров, то на лоджии можно использовать только специальные серии смеси, которые не будут трескаться от нагрева и крошиться со временем. Обустроенный теплый пол на лоджии позволит получить как и дополнительное пространство для квартиры, так и место для времяпровождения долгими зимними вечерами.

Усиление балкона

Если лоджия находится в аварийном состоянии, обойтись без замены балконной плиты, можно ее усилением. Сделать это можно своими руками, причем существует несколько вариантов:

Использование опор. Подойдет для нижних этажей. По наружным углам плиты, ставятся стойки, упирающиеся в землю. Обычно, такой вариант дает возможность увеличить размер лоджии. Требует надежного фундамента для опор. Из минусов — фундамент может просесть, поэтому он должен быть достаточно прочным.
Нижние укосы. Под плиту крепят металлические укосы, упирающиеся в стены. Если при этом делать дополнительную обвязку плиты швеллером и армирование — можно увеличить ее размер.
Верхние укосы. По периметру плиты делается штроба, укосы привариваются к арматуре и крепятся к стене. Для заделывания канавок нужно применять морозостойкий бетон.

Если же плита еще крепкая, можно обойтись изготовлением обвязки по периметру и дополнительным армированием. Для обвязки используется стальной уголок или швеллер.

Проведение таких работ не просто восстанавливает конструкцию. Благодаря увеличению грузоподъемности, балкон можно превратить в полноценную комнату

Да и круг отделочных материалов значительно расширяется — уже не так важно, какой у них вес

Нужно понимать, что ремонт лоджии — гораздо ответственнее ремонта любой другой жилой комнаты. Внесение любых изменений требует инженерной точности — цена ошибки может быть огромной. Это тот самый случай, когда очень кстати вспомнить правило — «Семь раз отмерь — один отрежь». А еще лучше получить консультацию у специалиста. Иначе просто нельзя.

Практически в каждой квартире имеется балкон или лоджия. Отличием балкона от лоджии является то, что плита, на которой держится вся конструкция, выступает над фасадом дома, тогда как лоджия представляет собой своего рода нишу, т.е. не выходит за ее пределы. Конструкционная особенность балкона такова, что три из четырех сторон монолитной плиты не имеют опоры, а это представляет потенциальную опасность обрушения из-за повышенного давления. Этот факт должен заставить хозяев задуматься, какова максимальная нагрузка на балконную плиту

Можно перечислить множество ситуаций, когда учитывать предельный вес нагрузки важно. Более того, нарушение СНиП может повлечь за собой административный штраф

Рис. 1 Максимальная нагрузка на балкон составляет 200 кг/м2

Почему важно знать, какую нагрузку выдерживает бетонная плита? Прежде всего, из соображений безопасности своей и окружающих. Всегда найдется пример, когда обрушившаяся балконная плита стала причиной человеческой трагедии, причинила большой материальный ущерб, упав на чей-то автомобиль или нижерасположенные объекты инфраструктуры

Даже сравнительно новые дома, построенные 10-20 лет назад, имеют ограничения по нагрузке, даже если строители применяли армирование балконной плиты. А что уж говорить о хрущёвке, возрастом старше 60 лет назад? Многие старые дома имеют аварийный статус, это предполагает постоянную опасность несчастного случая, когда балконная плита может не выдержать даже собственный вес. При таких обстоятельствах делать расчет балконной плиты бессмысленно.

В повседневной практике узнать, какой вес выдерживает балкон, необходимо:

во время ремонта, остекления, утепления. обшивки;
когда вы намерены установить деревянные / пластиковые окна;
когда используете его как оранжерею, зимний сад, единственную / дополнительную кладовую, храня там старые ненужные вещи;
собираетесь объединять балкон с комнатой, держать там предметы мебели, бытовую технику.

В случае объединения балкона с комнатой/кухней определить, выдержит балкон или нет предполагаемую нагрузку, может потребовать работник БТИ при согласовании перепланировки с объединением помещений. Необходимо найти точные технические данные паспорта жилого дома при разработке проекта.

Все планы, связанные с необходимостью держать там большое количество вещей, должны быть согласованы с техническими параметрами балконной плиты. Следует учитывать, что грузоподъемность плиты, составляющая около 1800 кг, и допустимая нагрузка – это не тождественные понятия. Здесь существует множество нюансов.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;

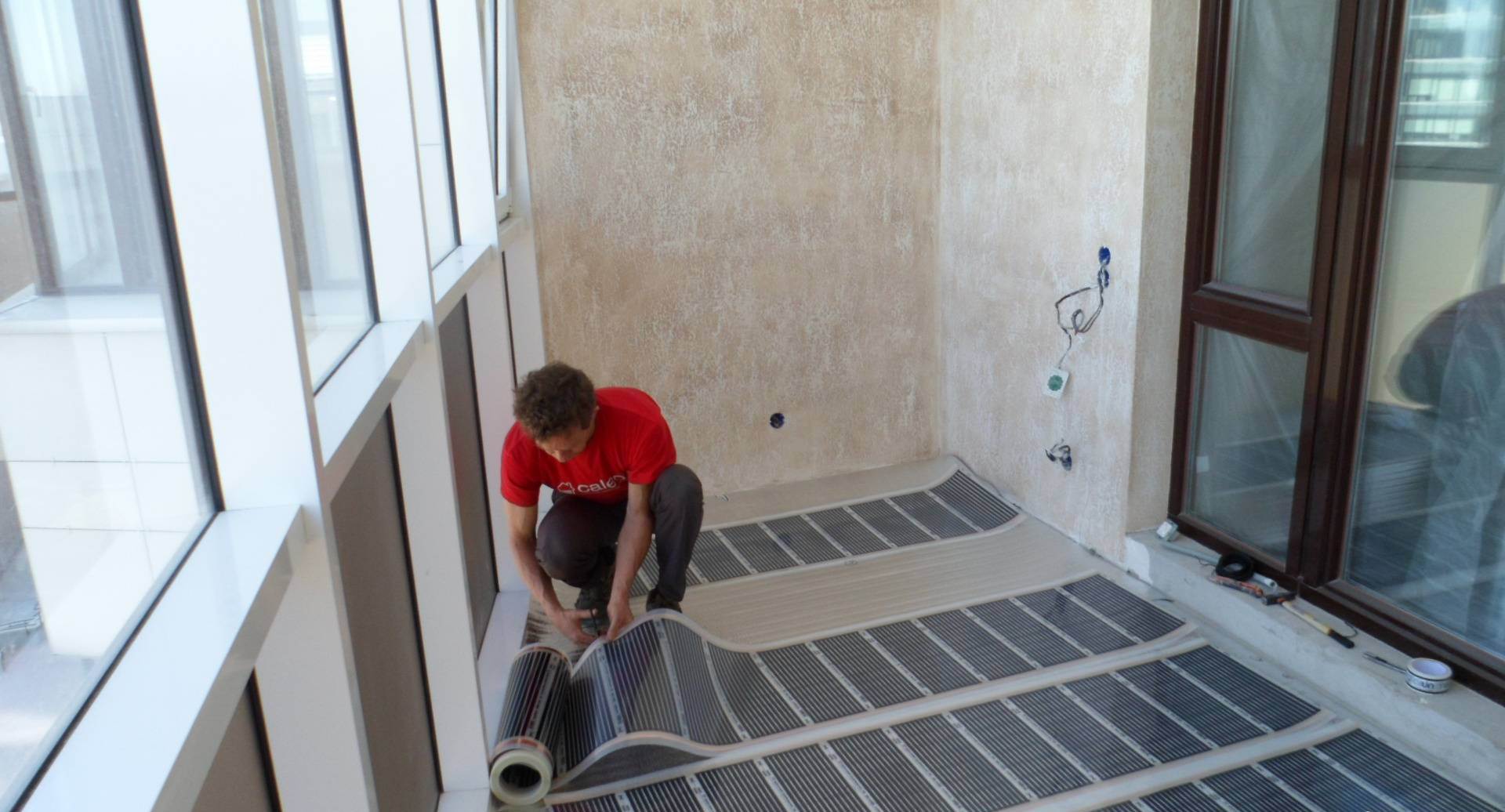

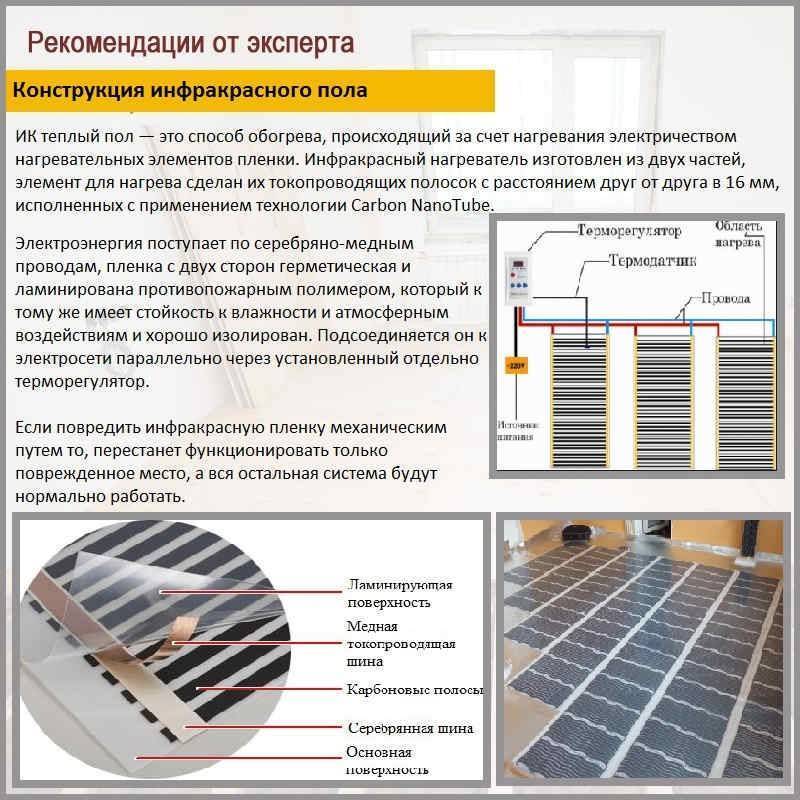

И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Установка балконных ограждений

Несмотря на то, что старое ограждение может быть еще достаточно прочным, капремонт балконной плиты уже подразумевает установку новой ограждающей конструкции. Кроме того, если в дальнейшем планируется остекление балкона и его утепление, то не будет лишним заранее продумать качественную основу.

Каркас нового ограждения изготавливается из прямоугольной профильной трубы. Такая конструкция легко монтируется и имеет весьма привлекательный внешний вид. «В довесок» к ней крепится отлив из оцинкованной стали по всему периметру балконной плиты, что надежно защищает ее обрез от дождя и снега.

Расчет допустимого веса нагрузки на балкон в различных домах

Чтобы сделать качественный ремонт, который будет радовать глаз в течение долгих лет, нужно знать исходные данные пространства под отделку.

Немногие могут с уверенностью сказать, в чем разница между балконом и лоджией, однако она существенная.

Балкон вынесен за пределы дома и держится на отдельной плите, в то время как лоджия располагается на общей плите перекрытия.

Но и у того, и у другого есть определенный допустимый вес, превышение которого может стать критичным для жизни.

Кирпичный дом

Стандарт говорит, что балкон в кирпичном доме может выдержать максимальную нагрузку в 110 кг на кв.м. Балконная плита размером 80 см на 3,2 м рассчитана на нагрузку 286 кг. Но стоит учитывать ее возраст и прочность сооружения.

Чтобы правильно рассчитать, сколько может выдержать эта конструкция, требуется знать следующие показатели:

тяжесть наружной отделки сооружения;
вес остекления;
вес пластиковой отделки и сайдинга.

Итоговая нагрузка в общем случае составляет 50 кг. Если есть лишние, то рекомендуется предварительно осмотреть балкон и определить, что можно заменить на более легкие отделочные материалы.

При стандартных размерах плиты допустимый вес составляет 720 кг. Но учитывать обязательно нужно массу осадков, количество людей, которые могут выйти на балкон или лоджию одновременно, тяжесть остекления и обшивки получится около 130 кг.

Для лоджии данный способ расчета не подходит, так как она более тяжелая, а также отличаются некоторые факторы. В их число входит и отличие строения конструкции.

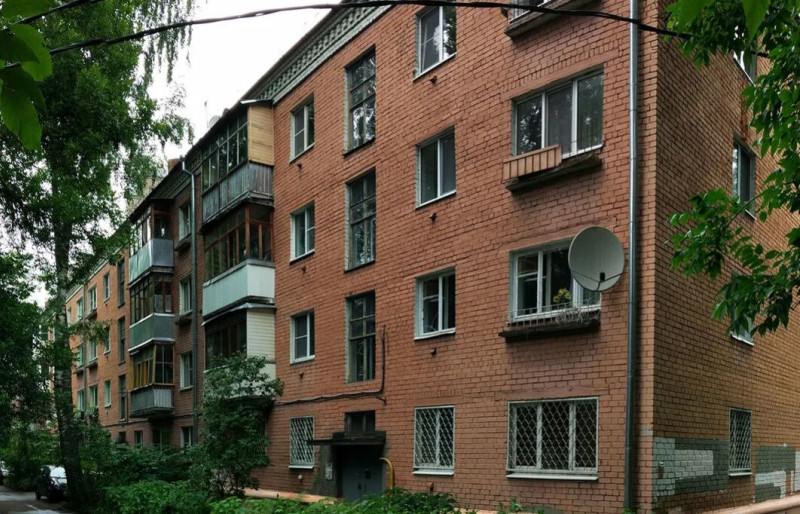

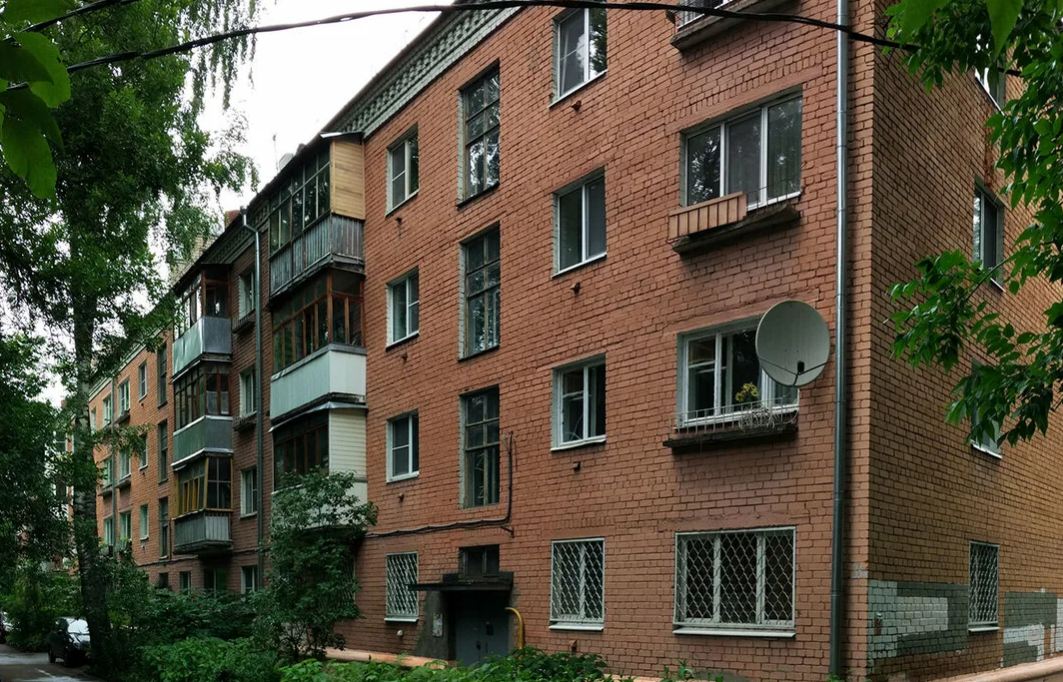

Кирпичный дом с балконом

Панельный дом

Стандартный балкон в отечественном панельном доме имеет размер 1,2 м на 3 м. Предельная норма на 1 м² составляет 190-200 кг, а для лоджий — 400 кг. Путем нехитрых расчетов становится ясно, что допустимой нагрузкой станет 720 кг. Но это не конечный результат.

Требуется учесть вес отделочных материалов, стекол, которые установлены в данном помещение. Чаще всего все это составляет в районе 120 кг. Также стоит учитывать тяжесть осадков, которые могут выпасть. Расчет производится в большинстве случаев с учетом снегопада. Осадки могут весить до 200 кг. Из этого можно решить, что остается в районе 400 кг, а потому максимальная нагрузка на балкон в панельном доме составляет 200 кг.

При желании обустроить балкон под кладовку, требуется учитывать не только вес вещей, но также и людей, которые будут одновременно находиться в помещении.

Три взрослых человека среднего веса составляют 240 кг, а потому на обшивку и мебель остается порядком 150 кг. Стоит также учесть возраст сооружения. От рассчитанной максимальной нагрузки на балконную плиту в панельном доме стоит отнять 50 %, если ему более 20 лет.

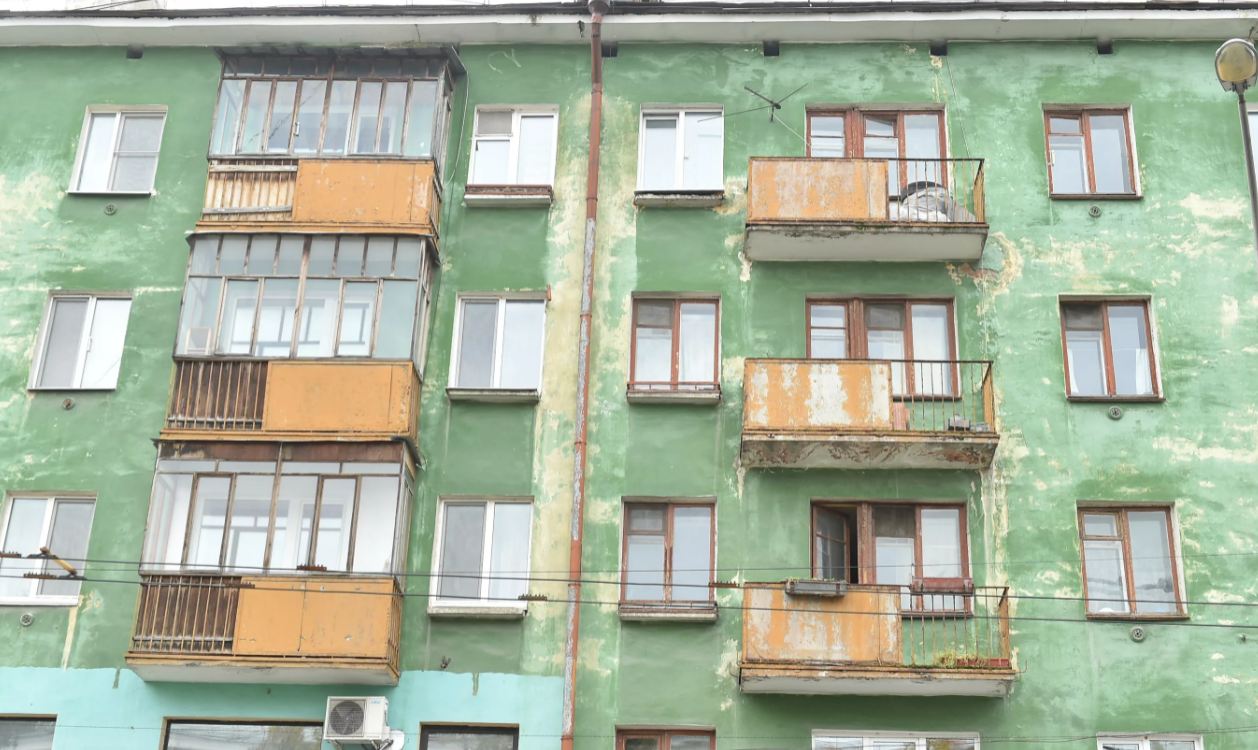

В старых домах нагрузку нужно снижать
