Водяные теплые полы своими руками: схема укладки, технология монтажа

Технология монтажа

• Монтаж начинается непосредственно с установки коллектора, который рекомендуют размещать посередине комнаты.
• Переходят к укладке и распределению туб, укладка производится по ранее сделанной разметке. Есть два способа укладки: спиральный и параллельный. Спиральный способ идеальный для больших помещений, а второй — для маленьких.
• Затем закрепляют трубы к армирующей сетке, при помощи специальных креплений. Она необходима для лучшего закрепления стяжки.
• Вставляют трубы в коллектор, коллектор должен иметь, сколько отводов, сколько и труб.
• После окончания этих работ, проверяют систему на прочность.
• Заполняют трубы водой и проверяют давление.
• Затем приступают к стяжке.
• Запускают систему водяного пола после полного высыхания.

Водяной теплый пол — это дополнительный комфорт, уют и удобства, которые так необходимы каждому из нас. А ознакомившись с вышесказанным, можно смело приступать к его обустройству собственными руками. Ведь его монтаж не требует больших финансовых вложений, а только ваше желание работать.

Зачем нужно выравнивать поверхность перекрытия

Существуют две причины, по которым нужно уделить повышенное внимание выравниванию поверхности перекрытия:

• на неровное основание невозможно плотно уложить жесткие плиты теплоизоляции. В дальнейшем, при эксплуатационных нагрузках, плиты просядут – это приведет к проседанию и растрескиванию стяжки, и, возможно, к повреждению труб;
• при неровном расположении труб возникают воздушные пробки, мешающие равномерному прогреву стяжки и снижающие КПД системы.

Если поверхность перекрытия неровная, его придется выравнивать до устройства теплых полов своими руками с помощью самовыравнивающейся смеси или заливки стяжки толщиной 20 мм.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

• равномерный прогрев помещения;
• комфортность;
• полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

1. стержневой;
2. кабельного типа;
3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

• отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
• сравнительно низкая температура нагревателя;
• отсутствие сырых углов, что предотвращает образование грибка;
• нормальная влажность воздуха в помещении;
• легкость уборки;
• саморегулирование теплообмена при изменении температуры;
• экономичность, позволяющая сократить расходы отопления на 20–30%;
• отсутствие радиаторов отопления;
• длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

• Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
• Необходимость приподнимания пола на 6–10 см.
• Инерционность нагрева в течение 3–5 часов.
• Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
• Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Преимущества и недостатки водяного теплого пола

Пол с водяным обогревом имеет не только большой перечень преимуществ, а и некоторые недостатки.

Преимущества:

• Одним из самых значимых преимуществ является обогрев большой площади при достаточно небольших затратах. Значительная экономия по сравнению с радиаторной системой.
• Может легко заменить отопительные приборы, и стать основной системой отопления в помещении.
• Вышесказанная система обогрева, позволяет прогреваться полу равномерно по всей площади.
• Водный теплый пол имеет длительный срок эксплуатации, который составляет больше 50 лет.
• В помещении всегда комфортная температура и влажность в норме.
• Отсутствие различных приборов отопления, придает помещению более эстетичный вид и нет ограничений в планировке дизайна.
• Совместимость водяного пола со многими системами отопления.
• Возможность регулировать температуру.
• Отсутствие в доме сырости и грибка.
• Простота в уходе, такой пол легко мыть, нежели другие отопительные приборы.
• Безопасность.

Недостатки:

• Нельзя устанавливать в многоквартирном доме и подключаться к центральной системе отопления.
• Некоторые трудности при монтаже.
• Обязательно необходим водяной насос.
• Вероятность протечки и трудности связанные с этим.

Для того чтобы при монтаже системы водяного теплого пола своими руками не было ошибок, одно из главных правил — необходимо правильно рассчитать длину трубы. С этой стадии и начинается монтаж пола. Следует помнить, что учитывается только та площадь, на которой нет мебели и различной техники.

• Не нужно забывать, что длина одной ветки теплого пола не должна превышать 110 — 120 м.
• Разница между длинной труб на контуре, не должна быть больше 15 метров.
• Коллектор лучше расположить в центре комнаты.
• При проведении расчета длины труб водного пола, также необходимо учитывать диаметр труб отопления, мощность насоса и многое другое.
• Расстояние между трубами не больше 140 мм, если температура ниже, то расстояние уменьшаем до 100 мм. Чем меньше шаг трубы, тем теплее пол.
• Тепло теряется при использовании труб с большим диаметром, лучше всего подходят трубы с диаметром 16 мм, тогда длина петель может составлять 80 м.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Недостатки системы отопления пола

У отопления с обогревом стяжки есть и недостатки:

1. Систему сложно проектировать и нужно привлекать специалистов.
2. Повреждения труб в стяжке очень сложно ремонтировать; сложно быстро определить, какой контур потек, и перекрыть его. Для ремонта придется вскрывать стяжку большей части комнаты с риском повредить соседние контуры. Поэтому при монтаже следует соблюдать правило: каждый контур выкладывается из цельного куска трубы.
3. Комплекс материалов для монтажа стоит дорого (коллекторов, насосов, смесительных узлов с трехходовыми клапанами).
4. Не каждое перекрытие выдержит вес стяжки, поэтому не всегда можно устраивать такой вид отопления – например, в старых домах конструкции перекрытия не рассчитаны на большой вес стяжки.
5. Нельзя подключать длинный контур системы к централизованному отоплению в старых многоэтажных домах (запрещено законом).
6. Необходимо устройство коллекторного шкафа на каждом этаже.
7. Высота всего «пирога» 120 мм и больше – это нужно учитывать при проектировании высоты этажей в доме.
8. Большая инерционность стяжки – она очень медленно прогревается.
9. Есть ограничения по напольному покрытию – нельзя укладывать паркет, доску, ковролин – они плохо проводят тепло. Можно укладывать тонкий ламинат, плитку, натуральный камень, линолеум, керамогранитную плитку.
10. Нельзя прокладывать теплый пол своими руками в помещениях, где система может замерзнуть – на дачах с непостоянным проживанием людей зимой. Можно использовать специальные незамерзающие теплоносители, но они дороги и токсичны.

Идеальный обогрев

Для нагрева стяжки в нее укладывается контур из гибких труб, заполненных теплой водой. Стяжка прогревается и очень мягко и комфортно согревает воздух. Такой вид обогрева – самый экономный, тепло не тратится на обогрев стен, потолка и воздуха вверху комнаты.

Распределение тепла от пола создает максимально комфортный микроклимат для людей – максимум тепла – у ног, оптимум – на уровне груди, на уровне головы – слегка прохладный воздух. Тепло не тратится на нагрев потолка и воздуха под потолком. Это особенно выгодно в высоких комнатах, комнатах с вторым светом и т.д.

Пол можно нагревать с помощью электрических нагревательных кабелей и труб, заполненных теплой водой. Но с учетом стоимости электроэнергии и остальных видов энергоносителей электрический обогрев обходится очень дорого.

Водяное отопление пола все чаще используется в качестве основного источника тепла в частных домах. В квартирах теплый водяной пол используют только в новостройках – там, где проектом предусмотрена большая высота этажа и прочность перекрытия.

Какое оборудование необходимо для водяного теплого пола?

В состав оборудования современного водяного теплого пола должно войти:

Труба диаметром 16 мм из сшитого полиэтилена из расчета 7-8 метров погонной длины на квадратный метр площади дома.

Фиксаторы поворота из расчета две штуки на один контур теплого пола.

Смесительный узел для теплого пола, который обвязываем с котлом (по выбору котла для отопления дома здесь) обязателен к применению. Не нужно городить огород и возьмите готовый.

Коллектор с расходомерами (не пожалейте денег и возьмите с ними, так проще отрегулировать потоки в контурах) количество контуров рассчитывается конкретно на объекте, но если примерно, то поделите свою площадь этажа на 13 и получите количество контуров. Допустим на 100 метровый этаж дома достаточно коллектора на 8 выходов. Однако если вы захотите сделать отдельно регулируемые контура в каждом помещении то тогда нужно исходить уже из этого.

И все, что не относится к оборудованию: маты, гофра, клей…

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Непосредственно на утеплитель три способа:

1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

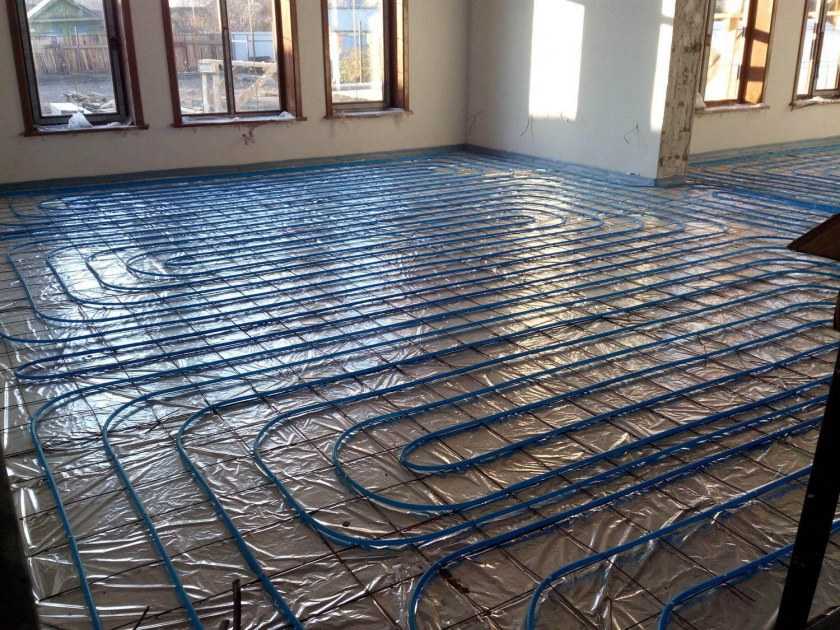

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Теплоизоляция пола в гараже

Учитывая тот факт, что гараж обычно устанавливается на грунт, перед тем, как утеплить пол в гараже, необходимо позаботиться о надежном основании.

Поверх грунта заливается черновая бетонная стяжка, которая должна соответствовать паре требований:

• Стяжка должна быть ровной (идеально гладкая поверхность ей не требуется, но чем ровнее она выйдет, тем проще будет работать с основанием дальше);
• Бетон должен полностью застыть, прежде чем можно будет приступить к следующим действиям.

После засыхания чернового пола можно задуматься о теплоизоляции. Обустраивать ее нужно обязательно, иначе все тепло будет попросту выходить за пределы гаража – в воздух, в почву – где оно совершенно не нужно.

Обычно утепление пола в гараже выполняется при помощи пеноплекса или полистирола. Толщина теплоизоляционного слоя может варьироваться в пределах от 3 до 8 см. Этот показатель зависит от того, насколько холодные зимы бывают в этом регионе.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

При обустройстве тёплых полов, каким бы ни был греющий контур, важно не только выбрать правильный материал для кабеля или трубопровода, но и уложить систему в пол. Укладывать обогрев под напольное покрытие не так просто, как может показаться

Схем монтажа всего две, «улитка» или «змейка», но также есть и множество их комбинаций. Это связано с особенностями самого помещения, используемыми материалами и множеством других факторов.

Змейка или улитка, именно схема обустройства обогрева напольного покрытия важна для обеспечения комфорта проживания. Рассмотрим, как делается теплый пол улитка или змейка, особенности расположения контура и нюансы тестирования системы в каждом случае.

Читайте в статье:

Монтаж труб водяного теплого пола и заливка стяжки

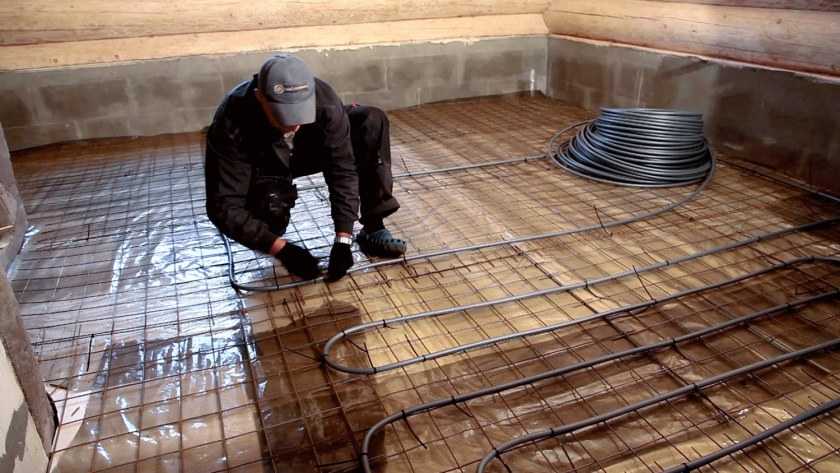

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

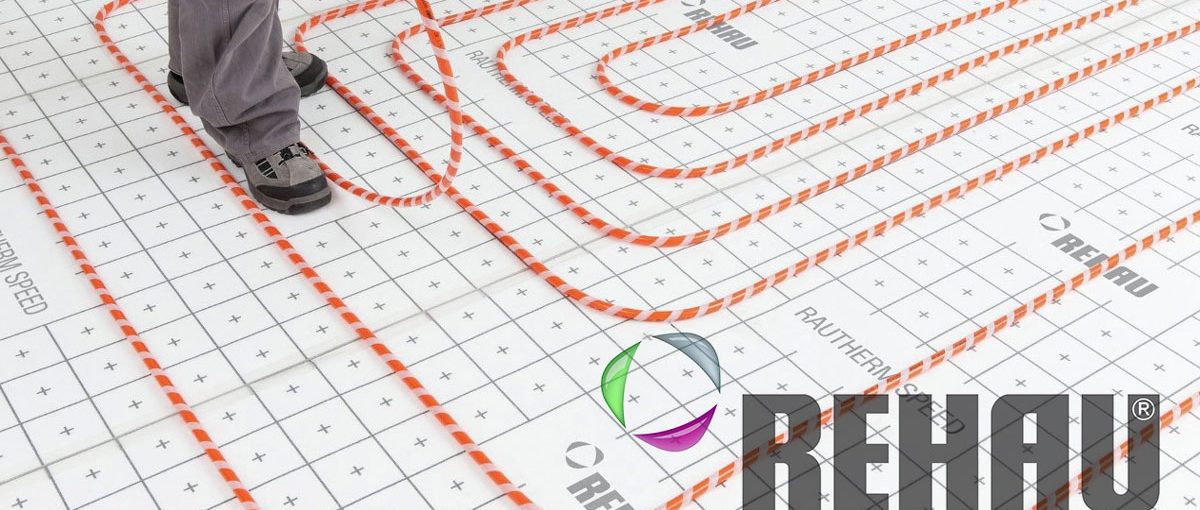

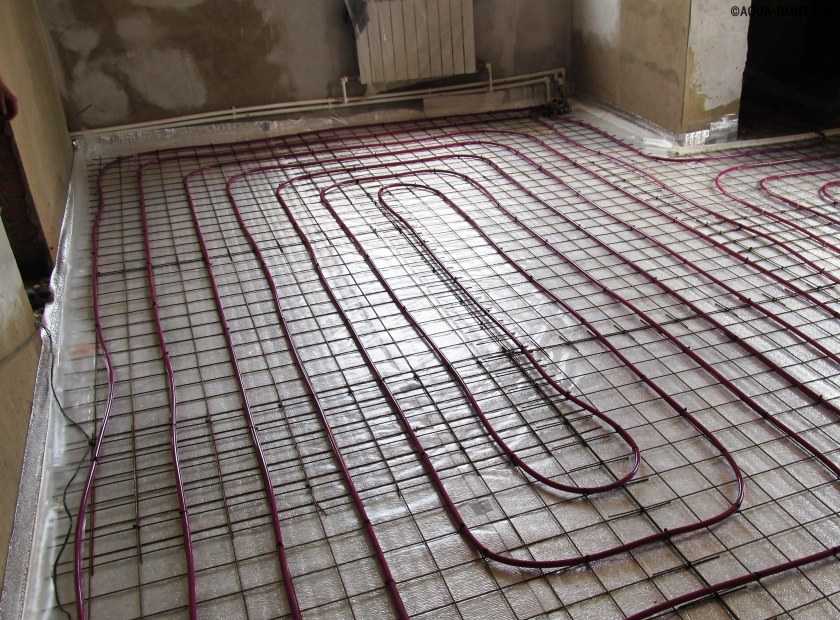

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

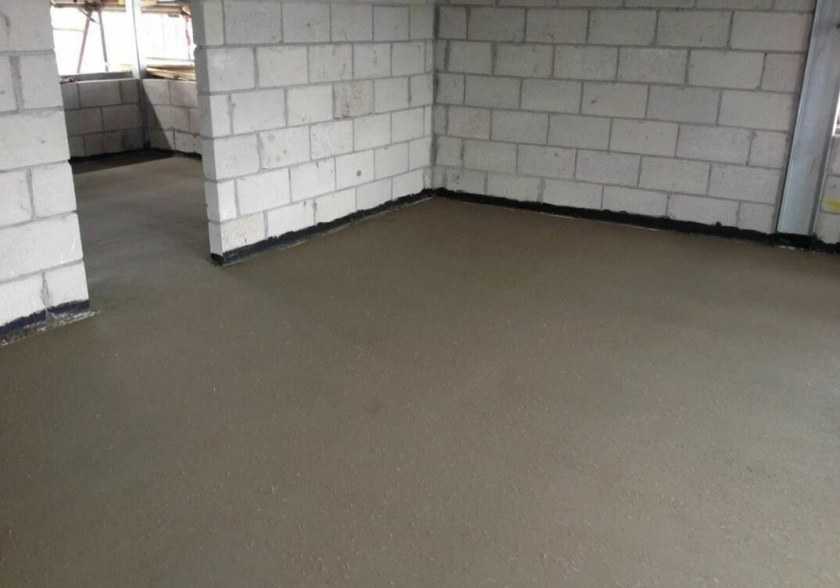

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

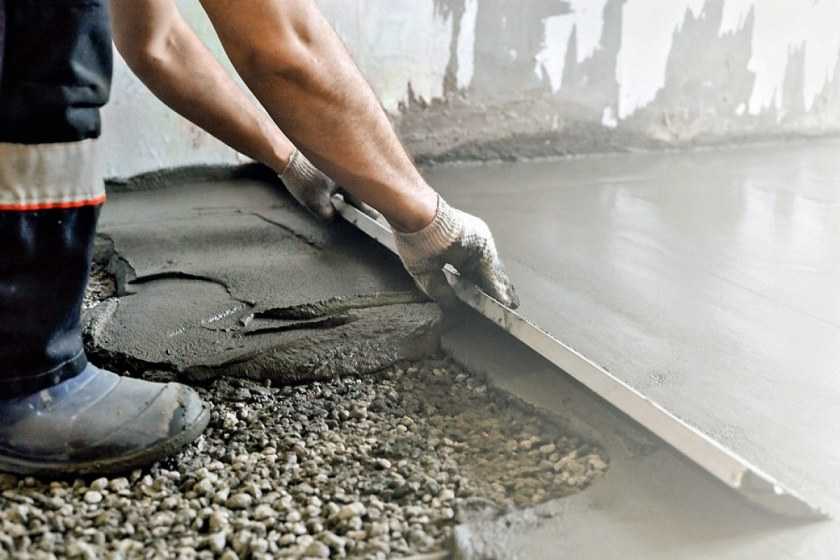

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.
