Буферная емкость для твердотопливного котла: назначение, способы подбора

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

Основное предназначение и принцип работы

Функционирует емкость в отопительной системе по определенной схеме. Котел нагревает тепловой носитель, которая собрана в буферной емкости. Насосная установка подает горячий носитель из верхней точки емкости к радиаторам. В таком же объеме вода возвращается через обратку в буферное устройство для системы оопления. На насосе можно смонтировать термостат, отвечающий за включение и отключение установки.

Как только температурный режим понизится, котел придется топить снова. Но как быстро произойдет подобное? Если в системе нет буферной емкости, это происходит сразу, и ощущается часа через три. А установленная в системе отопления буферная емкость увеличит объем теплового носителя в несколько раз, значит, и остывание его будет происходить медленней. Как говорится, реальность пользы и экономии денег вполне очевидна.

Главная польза от накопительного бака состоит в обеспечении дополнительной безопасности. Проще говоря, емкость защитит котел и отопительную систему от перегревания во время отключения электрической энергии. В связи с тем, что дрова прогорят не сразу, и циркулирование воды не прекратится, котел перейдет в режим аварийного ожидания. Если отключается электроэнергия, и насосы останавливаются, то в случае подключения буферной зоны с возможностью естественного движения теплоносителя, бак заберет излишки тепловой энергии и не допустит создания аварийной ситуации в системе обогрева.

Естественно, вариант установки буферной емкости для котла отопления – дело затратное по стоимости и расходным материалам. При этом площадь вашей котельной должна быть не менее восьми квадратных метров с потолками не ниже двух с половиной метров.

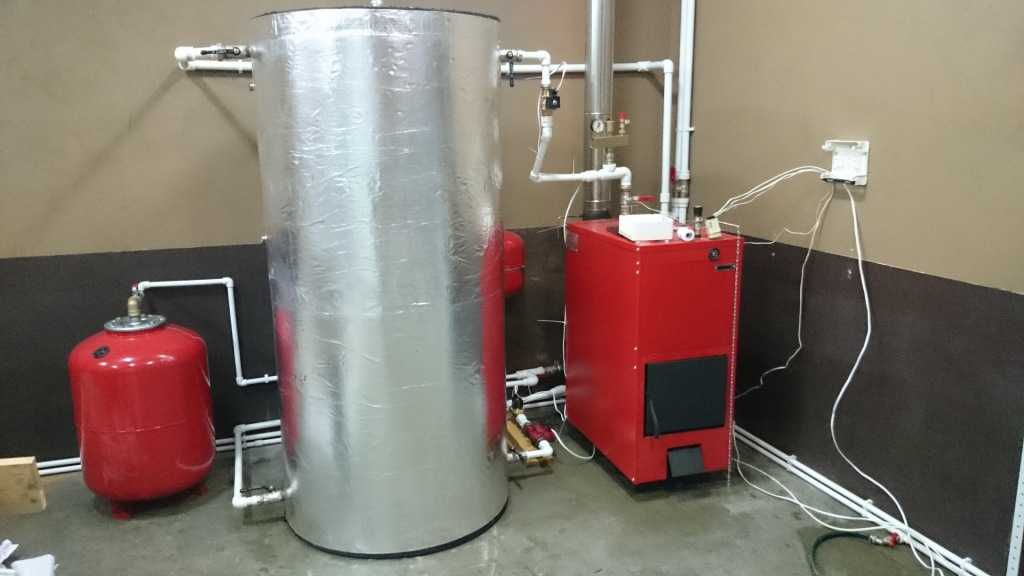

Как выглядит буферная емкость для отопления

Существуют разные методы расчетов рекомендуемых объемов, но практикой доказано, что на каждый киловатт мощности необходимо создавать запас объема в два – три десятка литров. Получается, что вместительность буферного бака полностью зависит от мощности вашего оборудования.

Но все расходы вам придется понести один раз – потом начнется сплошная экономия.

Критерии выбора

Решив выполнить установку емкости, придется учесть определенные нюансы:

объем тепла емкости зависит от вместительности. Количество теплоносителя должно быть таким, чтобы энергия не расходовалась зря, и весь избыток тепла сосредотачивался в баке;
уточняется предел допустимого давления. Оно должно быть не менее аналогичных показателей для любого отопительного контура;
по значениям показателей, приведенных выше, определяют размеры и вес емкости. Не стоит забывать, что в баке будет вода, массу которой тоже придется учесть;
выбор модели осуществляется с учетом схемы подсоединения и решаемых задач

По этой причине могут устанавливаться баки, имеющие необходимое количество теплообменников;
немаловажное значение уделяется материалу, из которого изготовлен бак. Нержавеющая сталь прослужит долго, но и обойдется вам по деньгам значительно дороже.

При выборе буферной емкости для отопления обращайте внимание на материал изготовления

Принцип работы

Аккумулирующий бак начинает накапливать избыточное тепло в верхней части емкости после полного обогрева помещения. По мере охлаждения гидроаккумулятор постепенно выделяет тепло в системы отопления.

От емкости гидроаккумулятора зависит, сколько раз в течение суток будет загружаться твердотопливный котел.

В основе работы аккумулирующего бака лежит использование высокой теплоемкости воды, которая при остывании на 1 °C выделяет в несколько раз большее количество тепла на обогрев 1 м2 помещения.

Для расчета объема аккумулирующей емкости используют соотношение – 25 – 30 л емкости на 1 кВт мощности твердотопливного котла.

Например, для котла мощностью 20 кВт объем бака будет составлять от 500 до 600 л.

6 Варианты подключения

Опытные мастера используют несколько проверенных способов подключения теплообменника к твердотопливному котлу. Но вне зависимости от выбранного варианта специалист должен соблюдать ряд элементарных правил.

Чтобы отопительная система правильно функционировала, необходимо учесть следующие нюансы:

1. На входах должны быть установлены качественные фильтры для очистки воды.
2. На магистрали обязательно монтируется специальная запорная арматура.
3. Абсолютно все соединения в отопительной системе должны быть фланцевыми или же резьбовыми.
4. Система не сможет стабильно функционировать без клапана воздухоотводчика.
5. На теплообменник должен быть установлен манометр и предохранительный клапан.

Качественная обвязка твердотопливного котла с буферным устройством может осуществляться по самым разным схемам. Среди специалистов существует самая упрощённая модель, с которой прекрасно справится даже начинающий мастер. Но приступить к самостоятельному монтажу можно только после ознакомления с принципом действия выбранной схемы.

https://youtube.com/watch?v=HI3bPd5AzMA

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

внутренняя емкость;

слой теплоизоляции; наружная защитная оболочка; теплообменник для емкости, обычно медный змеевик; регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.

Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.

Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Для чего нужен и как работает теплоаккумулятор

Те, у кого жилье отапливается твердотопливным котлом, знают о том, как трудно добиться стабильной температуры в батареях. Так как температура в топке нагревателя постоянно меняется и на этот процесс повлиять практически нельзя. А как это сделать, когда топливо заложено в топку и уже разгорелось? Можно, конечно, прикрыть подачу воздуха, но эффект будет малоощутимым к тому же долгосрочным. Иными словами, принять оперативные меры не представляется возможным.

Вторая проблема – это время между загрузкой топлива. Естественно, чем реже нужно подбрасывать дрова или уголь в котел, тем лучше, меньше хлопот. Чтобы решить обе эти проблемы можно установить баки аккумуляторы для отопления. Что это такое?

Внутри теплоаккумулятора находится теплоноситель. Это может быть вода или антифриз, при этом нужно понимать, что это тот же теплоноситель, который циркулирует по всему контуру. Принцип работы бака аккумулятора в системе отопления:

котел греет воду, и она попадает в ТА, который постоянно заполнен теплоносителем;
затем теплоноситель уходит в контур обогрева при этом отдает часть тепла общему объему жидкости резервуара;
постепенно температура воды в теплоаккумуляторе растет;
из контура обратка тоже приходит в ТА;
из буферной емкости обратка передается в котел.

Схема подключения ТА

Подача воды в аккумулирующий бак для отопления осуществляется в верхней части, а обратка выходит в нижней. Эти потоки двигаются в резервуаре в разных направлениях. Задача заключается в том, чтобы они пересекались и осуществлялся теплообмен. В противном случае никакого аккумулирования тепла происходить не будет. При этом нужно не просто перемешать воду в емкости, а сделать это правильно.

Что это значит? Циркуляция должна быть настроена таким образом, чтобы поток подачи опускался вниз к потоку обратки, при этом обратка не должна подниматься вверх. Только в этом случае слой жидкости, который находится между потоками, будет нагреваться.

Настройка циркуляции осуществляется методом подбора мощности насосов до и после аккумулирующего бака для отопления, а также установки одной из трех скоростей их работы

Важно перед насосами ставить фильтры для системы отопления. В противном случае может потребоваться ремонт циркуляционного насоса. Теплоаккумулятор перестает отбирать часть тепла из поступаемого в него теплоносителя только в том случае, если он полностью заряжен

То есть температура воды одинаковая во всех слоях и сравнялась с температурой подачи от котла

Теплоаккумулятор перестает отбирать часть тепла из поступаемого в него теплоносителя только в том случае, если он полностью заряжен. То есть температура воды одинаковая во всех слоях и сравнялась с температурой подачи от котла.

Расчет объема бака

Прежде чем приступить к изготовлению теплонакопителя для отопления своими руками, необходимо рассчитать примерный объем будущего агрегата. Сначала следует узнать приблизительную мощность теплоотдачи емкости, учитывая, что для обогрева в зимний период 10 м² помещения расходуется 1 кВт мощности.

То есть для отопления большого загородного дома площадью 200 м² потребуется 20 кВт тепловой энергии, но для расчета принимают средний показатель — 10 кВт. При этом максимальная температура теплоносителя берется равной 90° C, а минимальная — 50° C.

Время действия буферного бака без участия котла составляет 8 часов. В дальнейшем, проведя расчет по формуле m=Q/c (tmax-tmin), можно узнать количество воды, поступающее в бак. В формуле следующие обозначения:

Q — расход тепловой энергии;
c — удельная теплоемкость воды;
(tmax-tmin) — разница между максимальной и минимальной температурами.

После расчета получится 1718 кг воды, то есть примерный объем будет равен 1,8 м³. Объем резервуара можно определить и по каталогу заводских видов теплоаккумуляторов, сравнив их технические характеристики, которые могут подойти к требуемой площади помещения.

Основное предназначение и принцип работы

Как выглядит буферная емкость для отопления

Но все расходы вам придется понести один раз – потом начнется сплошная экономия.

Варианты конструкций и схем их подключения

Буферные емкости для систем отопления могут быть прямоугольными либо плоскими. Но мера эта вынужденная, определяется условиями монтажа в конкретной котельной. В качестве теплового носителя могут использоваться обычная вода или антифриз.

Чтобы улучшить эффективность работы емкости, ее рекомендуется утеплять слоем на четыре – десять сантиметров. Кроме этого, буферная емкость для котла отопления может комплектоваться:

встроенными электрическими нагревательными элементами (ТЭНами);
медными или стальными змеевиками, изготовленными из нержавеющего материала или черного металла. Их основное предназначение – готовить ГВС, подключать дополнительные тепловые источники, гелиосистемы, «теплые полы»;
резервуарами для подготовки ГВС вместимостью на сто – двести литров.

Теперь рассмотрим наиболее распространенные варианты подключения буферной емкости к системе отопления.

Основное предназначение смесительного узла – не пускать холодную воду из обратки в теплогенератор. Трехходовой клапан, отрегулированный на температурный режим не ниже сорока пяти градусов, направляет тепловой носитель по малому кругу, пока он не нагреется до заданного параметра. После этого через клапан начинает дозировано поступать холодная жидкость. Чтобы очищать систему от накипи, до клапана рекомендуется установить фильтр-грязевик. При этом необходимо помнить, что вертикальная схема монтажа – ошибочное действие.

Большинство изготовителей настоятельно советуют пользоваться теплоаккумуляторами (буферными емкостями). Обусловлено это определенными причинами:

после закрытия заслонки в камере тлеет древесина с минимальным количество кислорода, от чего повышается количество угарного газа, растет уровень загрязнения окружающей среды. По этой причине котел должен функционировать на средних или максимальных показателях, излишки тепла сосредотачивая в емкости;
как только дрова прогорят, тепловой энергии, накопившейся в буферной зоне, будет достаточно, чтобы какое-то время обогревать все помещения. Продолжительность такого варианта обогрева зависит от величины бака.

Вариант подключения, альтернативный предыдущему способу – обвязка котла, работающего на твердом топливе, с буферным баком. Способ подключения буферной емкости к системе отопления отличается тем, что бак не накапливает тепло, а разделяет котел от трубного контура отопительной системы, которых может быть несколько, с разными температурными режимами теплоносителей.

Зачастую твердотопливные котлы устанавливаются в качестве дополнительного элемента в домах, в которых уже имеются электрические установки. Чтобы совместная работа проходила корректно, потребуется выполнить правильную обвязку, в которой предусмотрена для агрегатов подстраховка друг друга. К примеру, в котле прогорает уголь. В это момент автоматически активируется электрический либо газовый котел.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
экономия топлива;
экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
техническая возможность объединить в одну систему разные источники тепла;
увеличение КПД твердотопливного агрегата до высоких значений;
предохранительная функция, защита оборудования от перегрева;
возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Зачем нужен тепло аккумулятор

У читателя возникает вопрос, в чём тогда польза буферной ёмкости и зачем нужен тепло аккумулятор, если вода остывает, и котёл приходиться топить снова? Конечно, остывает, но как быстро. И здесь расчет весьма прост: допустим, что общий объем воды в системе отопления 100 литров, а с аккумулирующей емкостью объемом 500 литров получается – 600 литров. Выходит в шесть раз больше, соответственно и остывать этот объем воды будет в шесть раз дольше. Значит, полностью остынут радиаторы не через 3 часа, после остановки котла, а через – 18.

А правильно смонтированная система, позволит обеспечить: безопасность использования твердотопливного котла, возможность поэтапного терморегулирования, возможность подключения любого другого котла, теплового насоса или солнечных коллекторов.

7 Самостоятельное изготовление прямоугольной модели

Многие решают изготовить эту разновидность буферной установки своими руками. Такой подход позволяет существенно сэкономить финансовые сбережения.

Для реализации этой идеи необходимо выполнить следующие действия:

На начальном этапе рисуется схема будущей конструкции, а также определяются размеры каждой стенки. Мастер обязательно должен учитывать толщину сварочных швов. Чаще всего этот показатель варьируется в пределах от 1 до 3 мм (всё зависит от используемого аппарата и электродов).
Заранее подготовленный листовой металл нужно разрезать на куски.
Две стороны заготовки необходимо прижать друг к другу, чтобы они образовали прямой угол. Те предметы, которые имеют большой вес, должны быть надёжно зафиксированы.
В нескольких местах металла используют точечную сварку, после чего проверяют правильность размещения всех листов.
Мастер должен выполнить внутренний и внешний сварочный шов.
По аналогичной схеме привариваются все стенки, а также дно.
В верхней части аккуратно приваривают угол, сверлят все необходимые дырочки.
К каждой стороне крепят несколько рёбер жёсткости.
Остаётся только изготовить ножки и приварить их.

Устройство теплового агрегата

В настоящее время тепловой аккумулятор представляет собой довольно сложную конструкцию. Более простой агрегат по своему устройству напоминает термос. В его конструкцию входят следующие элементы:

внутренний бак;
внешняя обшивка;
утеплитель.

Внутренний бак имеет четыре патрубка: два соединяют с твердотопливным котлом, два — с контуром системы отопления. В верхней части резервуара устанавливают предохранительный клапан для сброса лишнего давления.

В низшей точке бака находится кран для слива жидкости. В схему обвязки встроены два циркулирующих насоса, которые осуществляют движение теплоносителя под определенным давлением.

Если он отсутствует, то для того чтобы процесс проходил равномерно, необходимо постоянно подкладывать дрова в топку. Иногда эту процедуру невозможно выполнить вследствие конструктивных особенностей котлов.

Какого объема должен быть тепловой накопитель

От объема резервуара зависит то, сколько времени будет поддерживаться обогрев здания в автономном режиме. Прежде чем приступить к изготовлению системы отопления с самодельным тепловым аккумулятором, потребуется рассчитать объем бака.

Существует два метода вычислений:

упрощенный, выполняемый с помощью специальных онлайн калькуляторов;
выполняемый с помощью математических расчетов, по формуле.

Предположительный расчет емкости теплового аккумулятора для дома с площадью 100 м²:

Площадь дома отапливаемая

y = S/10*0.53 = 100 м² / 10 * 0.53 кВт = 5.3 кВт

Суточная потребность возмещения теплопотерь

Q = y*24 = 5.3 кВт * 24 ч = 127.2 кВт-ч.

Удельная теплоемкость воды

Cуд = 0.00116 кВт-ч/кг•°С

Разница температур воды

Удельный вес воды

V = Q/(C*T*g) = 127.2 кВт-ч / (0.00116 кВт-ч/кг•°С * 50°С * 1000 кг/м³) = 2.19 м³

Согласно таблицы, эффективное водяное отопление с самодельной емкостью для дома, способное проработать в автономном режиме около 10 часов, 2,19 м³. Можно уменьшить объем до 1,4 м³ при этом тепловой аккумулятор будет способен отдавать тепло 5 часов. После проведения расчетов можно приступать к изготовлению бака аккумулятора своими руками.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

Площадь дома.
Тепловые потери при различных значениях температуры воздуха (кВт/ч).
Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости

Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом). Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.
