Альтернативные источники отопления загородного дома: обзор эко систем

Место установки

Место установки теплоэнергетического устройства с воздушным источником варьируется в зависимости от требований. Можете выбрать устройство для наружной или внутренней установки. Термонасосы «воздух-вода» особенно подходят для реконструкции зданий, так как не требуется вмешиваться в структуру здания и не требуется разрабатывать источник тепла.

Установка на открытом воздухе

Установка тн на открытом воздухе

С тепловой помпой не нужен огонь или пламя. Чтобы извлекать энергию непосредственно из окружающей среды эффективно и в кратчайшие сроки, имеет смысл установить устройство на открытом воздухе при наличии места. Воздушные тепловые компрессоры для наружной установки оптимизированы по звуку и защищены от атмосферных воздействий благодаря специальному вентилятору «сова». Чтобы могли спокойно выспаться, воздушные теплоаппараты работают тихо как шёпот. Просто активируйте, когда это требуется.

Установка в помещении

Если есть опасения по поводу звука или внешнего вида собственности из-за наружной установки, то установите воздушные теплоустановки в доме. Маршрут воздушных соединений можно выбирать по-разному. Наружный воздух всасывается с задней стороны устройства, выход воздуха может быть левым или правым. Установка в углу осуществляется без дополнительных воздуховодов.

Сплит-система (раздельная настройка)

Сплит-тепловой насос представляет собой альтернативу классическому варианту воздушно-теплового устройства в моноблочной конструкции. Сплит состоит из воздухоподводящего наружного блока и компактного внутреннего блока. В зависимости от конструкции эти два компонента могут незначительно отличаться.

Наружный и внутренний блоки устанавливаются отдельно друг от друга и соединяются друг с другом через линии хладагента. Сплит-система монтируется сертифицированным специалистом по холодильной технике и ежегодно проверяется на герметичность. По этой причине сборка немного сложнее, чем у воздушных тепловых насосов. Благодаря выгодной цене, этот вариант до сих пор популярен.

Сплит-тепловой насос

Применения электричества для организации отопления

Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:

• использование электрокотла для водяного отопления;
• размещение в помещениях дома электрических конвекторов;
• использование инфракрасных обогревателей;
• создание теплых полов.

Электрический конвектор

Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.

Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.

Инфракрасные теплые полы

Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.

Электрический котел

Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.

Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.

По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:

1. электрический котел с установленными ТЭНами;
2. электродный электрический котел;
3. индукционный электрический котел.

Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:

• высокий уровень безопасности;
• бесшумность;
• простая регулировка температуры жилья, возможность автоматизации;
• нет проблем с топливом, его транспортировкой и хранением;
• не вредят окружающей среде;
• легко устанавливаются;
• могут быть напольными, настенными, трехфазными и однофазными.

Электродный котел

Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.

ТЭНовый котел

ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.

Существуют правила и нормы установки батарей отопления:

1. между стеной и батареей расстояние не менее 2 см;
2. между подоконником и радиатором 8 – 10 см;
3. между полом и низом батареи 10 – 12 см;
4. во всех случаях желательна установка теплового экрана.

Индукционный котел

Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.

Тепловые насосы для отопления небольших помещений или под ГВС

Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.

1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.

Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.

Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.

Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.

При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.

Основные характеристики Huch EnTEC VARIO КНР S2-E

Характеристикиа	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	3.2
Потребляемая электроэнергия, кВт/ч (сеть)	1.9 (220)
Температура теплоносителя  на выходе, °С	55
Диапазон рабочей температуры первичного контура, °С	+7…+35
Хладагент, тип	R134А
Вес, кг	31

2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.

Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.

Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется).  Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.

В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.

Основные характеристики NIBE F1155-6 EXP

Характеристика	Значение
Схема работы	Рассол — вода
Тепловая мощность, кВт	4-16
Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч	380 / 1.9 / 9
Температура теплоносителя  на выходе, °С	65
Диапазон рабочей температуры первичного контура, °С	0… +35
Хладагент, тип	R 407C
Вес, кг	185

3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.

«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления  помещения до 100 м², с высотой потолка не более 3 метров.

В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.

Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.

«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².

Основные характеристики Fujitsu WSYA100DD6

Характеристика	Значение
Схема работы	Воздух — вода
Тепловая мощность, кВт	6
Потребляемая электроэнергия, кВт/ч (сеть)	2.04 (220)
Температура теплоносителя  на выходе, °С	60
Диапазон рабочей температуры первичного контура, °С	-20… +35
Хладагент, тип	R410A
Вес, кг	42

Какой насос выбрать

Чтобы принять решение, какое устройство подобрать, следует учитывать факторы:

• ориентировочный бюджет – сколько денег владелец готов потратить на обустройство и подключение полной системы;
• что представляет собой имеющаяся или планируемая система отопления внутри дома – теплый пол, радиатор и т.д.;
• сколько кв.м владелец готов выделить на участке под создание коллектора;
• можно ли глубоко бурить;
• необходимость геологической экспертизы (если планируется установка геотермального зонда), чтобы понять, насколько глубоко должен размещаться коллектор;
• необходимо ли кондиционировать воздушный поток летом;
• будут ли монтироваться воздушно-отопительные приборы.

В процессе выбора рекомендуется обратить внимание на параметр «коэффициент трансформации тепла» (обозначается как ϕ). От него зависит, насколько эффективным будет действие устройства

Если при покупке указано, что ϕ=4, значит при потреблении электроэнергии 1 кВт, тепловой насос произведет 4 кВт теплоэнергии.

Важно при планировании бюджета учитывать не только затраты на приобретение насоса, но и будущие финансовые расходы на эксплуатацию. Часто эти параметры различаются

Например, при монтировании системы типа «воздух — вода» затраты на установку будут низкими, однако потребуются крупные вложения на эксплуатацию вследствие невысокой эффективности. Если необходимо минимизировать эксплуатационные расходы, тогда следует остановиться на выборе вертикального грунтового теплового насоса.

Стоимость грунтового или водного устройства и его подключения достаточно высока, потребуются крупные первоначальные вложения. Однако уже через 5-10 лет тепловой насос, использующийся для отопления, окупится. Поэтому принимать решение о необходимости приобретения данного приспособления следует на основе финансовых возможностей и условий возведения здания (типа местности, климата и т.д.).

Если, к примеру, глубокое бурение на участке невозможно, его площадь не позволяет разместить горизонтальный коллектор, а рядом отсутствуют водоемы, единственным решением остается монтаж воздушного теплового насоса для отопления дома.

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

• тепловой насос отбирает тепло окружающей среды и нагревает воду;
• жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
• система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

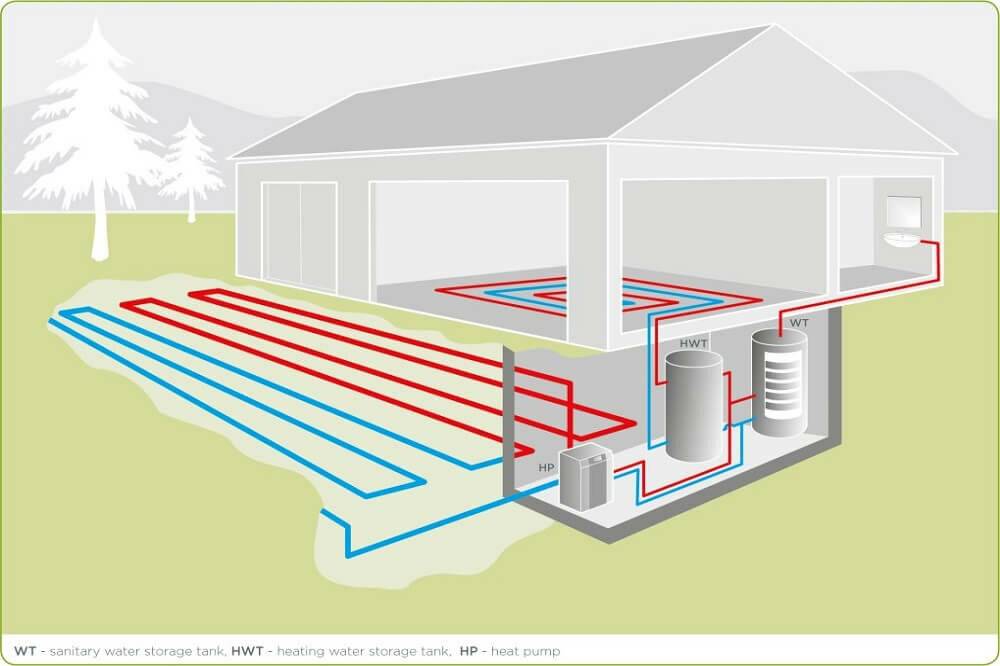

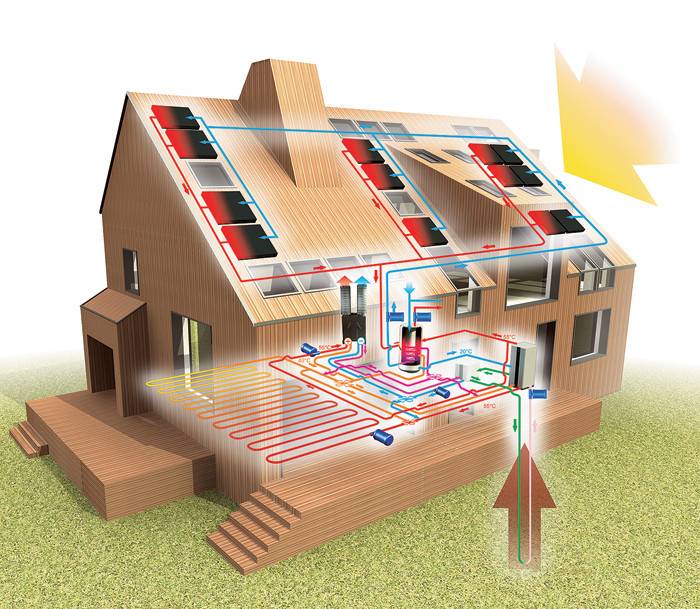

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Деление по типу рабочего тела

Современные теплонасосы могут использовать газообразное тело или химический жидкий раствор аммиака в роли транспортера тепла. Пригодность той или иной схемы оценивается по нескольким факторам, особенностям систем.

1. Установки, использующие фреон, имеют цикл теплового насоса, основанный на процессах сжатия и расширения газа. Они так или иначе построены на компрессорной схеме. Оборудование обладает привлекательными показателями производительности, однако имеет и недостатки. Хотя средневзвешенное потребление системы в момент рабочего цикла стабильно, проводка сильно нагружается. Кроме этого, теплонасосы с газообразным транспортером тепла не будут полезны в регионах, где нет централизованных сетей электричества или источника питания достаточной нагрузочной способности.
2. Установки испарительного типа, использующие аммиачный раствор, имеют рабочий цикл, основанный на процессе испарения вещества при низких температурах кипения. Сжижение после прохода внешнего теплообменника происходит под действием источника энергии. Это — тепловая горелка. Для нее может применяться практически любое топливо: твердое, бензин, дизель, газ, керосин, в отдельных случаях — метиловый спирт. Поэтому испарительные теплонасосы привлекательны в местах, где нет электричества. Кроме этого, к выбору именно такого оборудования может подтолкнуть дешевизна топлива определенного вида в регионе.

Характер используемого в системе рабочего тела может многое сказать о производительности установки и отдачи мощности. Так, фреонные компрессорные теплонасосы способны на резкий рывок, быстро прогревая помещение. Аммиачные испарительные модели на такие подвиги не способны. Их предпочтительный режим использования — стабильная, постоянная работа с номинальной теплоотдачей.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

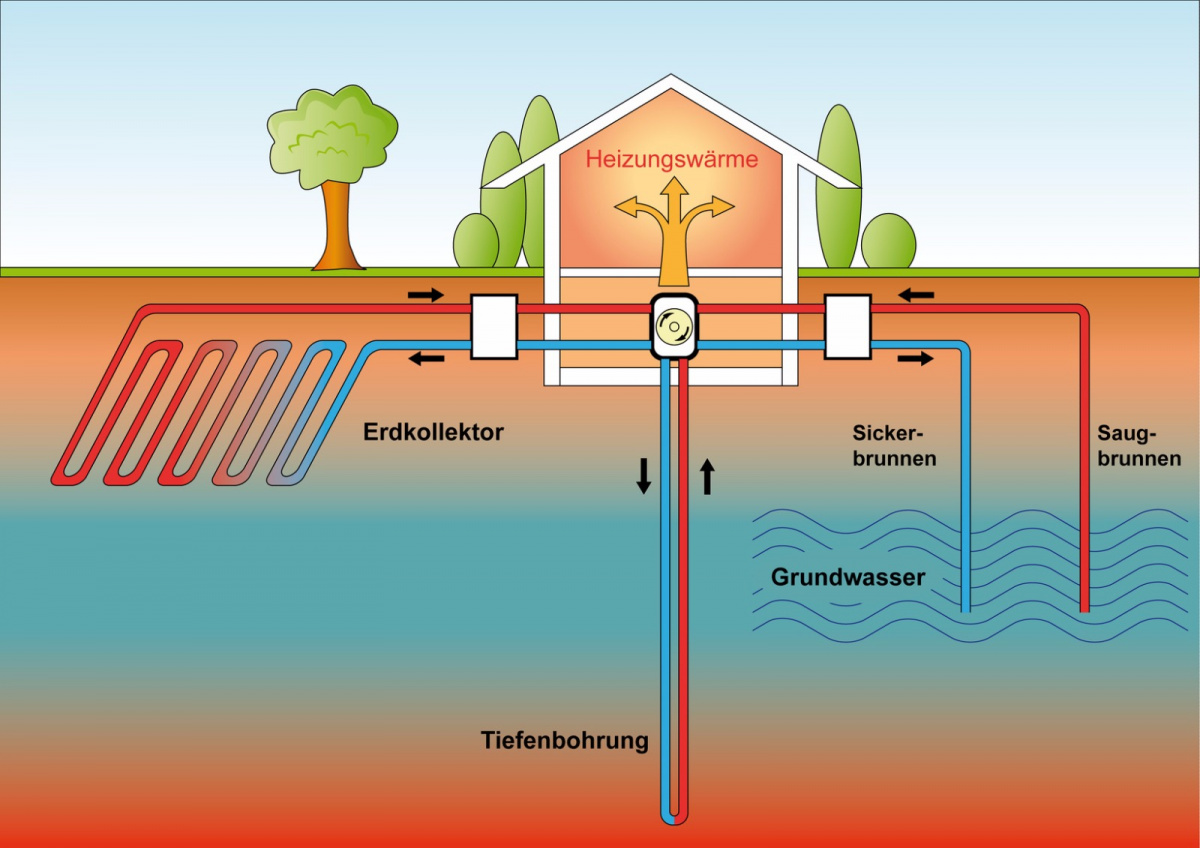

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Теплонасос и его эффективность

Коэффициент мощности насоса означает отношение обогревательной мощности к потребляемой, проще говоря – сколько киловатт тепловой мощности приходится на выходе на каждый потребленный киловатт электроэнергии. К примеру, у обычно электрического обогревателя данный коэффициент равен около единицы. А для кондиционеров и тепловых насосов он начинается от 3,0 и может достигать 5,0, и даже больше. На данный показатель также оказывает влияние и теплопроводный контур.

Например, воздушный контур обойдется намного дешевле, однако, его использование в бытовых условиях может доставлять некоторый дискомфорт. Это происходит потому, что вентилятор, гоняющий воздух, будет разносить по помещениям и собственный шум, а также в зимний период прогревание воздуха занимает более длительное время. Таким образом, если жилое помещение находится в регионе, где зимой присутствуют сильные заморозки, то имеет смысл устанавливать бивалентную систему отопления (в ней будет использоваться сразу же два источника тепла). Такая система будет самостоятельно контролировать эффективность нагрева, например, если температура достигла определенного уровня и выше ее поднять посредством первого источника не получается, то автоматически подключается дополнительный источник тепла.

А вот на земляном контуре таких проблем, как правило, не возникает, ибо температура земли ниже уровня промерзания не падает менее 0 градусов по Цельсию. На глубине от 3-4 и до 40-50 метров она находится на уровне среднегодовой температуры воздуха, характерной для данной местности. А на глубине еще ниже, она даже начинает повышаться. Да и работает грунтовой теплообменник совершено бесшумно.

В то же время, практика показывает, что отопительный грунтовой комплекс может окупиться примерно лет за 20. И это только учитывая текущие цены на электроэнергию. Соответственно, в будущем цены на электричество будут продолжать расти, а срок окупаемости сокращаться. При этом, стоит помнить, что обычно производители заявляют минимальный срок службы теплового насоса в 20 лет, а на деле он может работать и все 100. Поэтому, его приобретение действительно может быть экономически оправдано.
