Устройство и изготовление своими руками теплового насоса воздух-вода

Работа теплового насоса при работе по схеме «грунт-вода»

Укладку коллектора в грунт можно произвести тремя способами.

Горизонтальный вариант

Трубы укладываются в траншеи «змейкой» на глубину, превышающую глубину промерзания грунта (в среднем – от 1 до 1,5 м).

Для такого коллектора потребуется участок земли достаточно большой площади, но зато его может построить любой домовладелец – никаких навыков, кроме умения работать лопатой, не понадобится.

Следует, правда, учесть, что сооружение теплообменника ручным способом – довольно трудоемкий процесс.

Вертикальный вариант

Трубы коллектора в виде петель, имеющих форму литеры «U», погружаются в скважины глубиной от 20 до 100 м. При необходимости можно построить несколько таких скважин. После установки труб скважины заливают цементным раствором.

Достоинство вертикального коллектора состоит в том, что для его строительства нужен совсем небольшой участок. Однако, пробурить скважины глубиной более 20 м самостоятельно нет никакой возможности – придется нанимать бригаду бурильщиков.

Комбинированный вариант

Этот коллектор можно считать разновидностью горизонтального, но для его строительства потребуется гораздо меньше места.

На участке выкапывается круглый колодец глубиной от 2-х м.

Трубы теплообменника укладываются спиралью, так что контур представляет собой как бы вертикально установленную пружину.

По завершении монтажных работ колодец засыпают. Как и в случае с горизонтальным теплообменником, весь необходимый объем работ можно произвести своими руками.

Коллектор заполняется антифризом – тосолом или раствором этиленгликоля. Для обеспечения его циркуляции в контур врезается специальный насос. Вобрав в себя тепло грунта, антифриз поступает к испарителю, где происходит теплообмен между ним и хладагентом.

Следует учесть, что неограниченный отбор тепла из грунта, особенно при вертикальном расположении коллектора, может привести к нежелательным последствиям для геологии и экологии участка. Поэтому в летний период ТН типа «грунт — вода» весьма желательно эксплуатировать в реверсивном режиме — кондиционирование.

Применение теплового насоса для охлаждения

Огромным достоинством тепловых насосов является то, что они способны не только отапливать дом, но и при необходимости охлаждать его. Наше короткое российское лето порою бывает очень жарким, и, когда ваше жилище буквально раскаляется, предложение превратить обогреватель в кондиционер будет очень кстати.

Техническое решение этого вопроса может быть интегрировано в тепловой насос изначально, на стадии изготовления, и практически у всех производителей имеются линейки насосов, умеющих кондиционировать помещение (режим Natural Cooling). Если ваш тепловой насос не обладает такими способностями, не все еще потеряно – работать на охлаждение может и обычный насос. Необходимое для этого дополнительное оборудование в виде гидравлической развязки будет смонтировано вне насоса. Оба варианта не требуют больших капиталовложений.

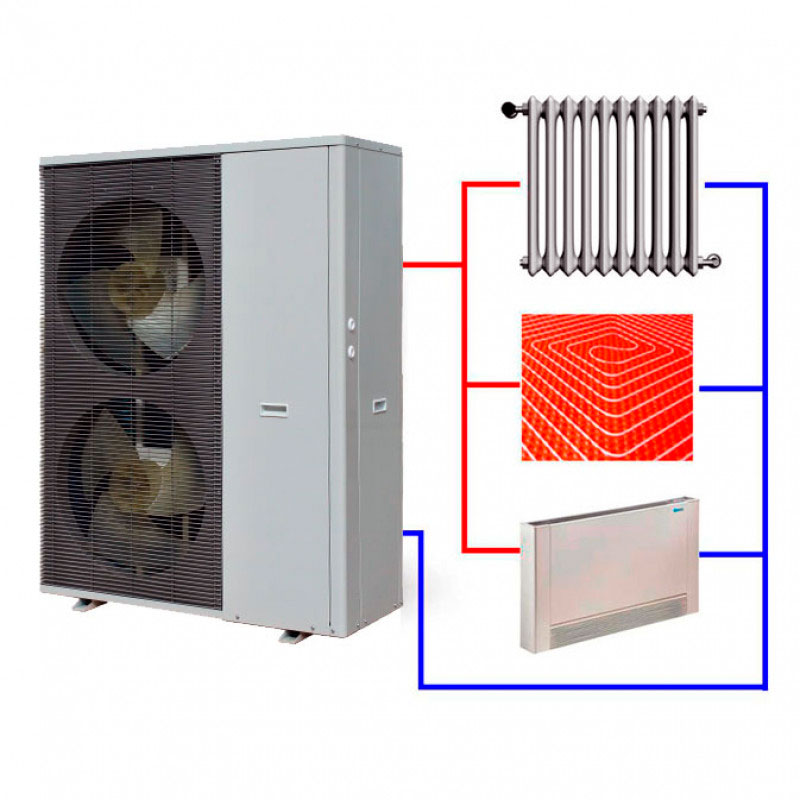

Нести генерируемый тепловым насосом холод непосредственно в помещение можно разными способами. Эта функция может быть возложена на холодные панели на стенах или потолке, охлаждающий теплый пол, радиаторы отопления с хорошим обдувом или же фанкойл – устройство, в чей корпус встроен обдуваемый вентилятором пластинчатый теплообменник. Применение теплового насоса для горячего водоснабжения

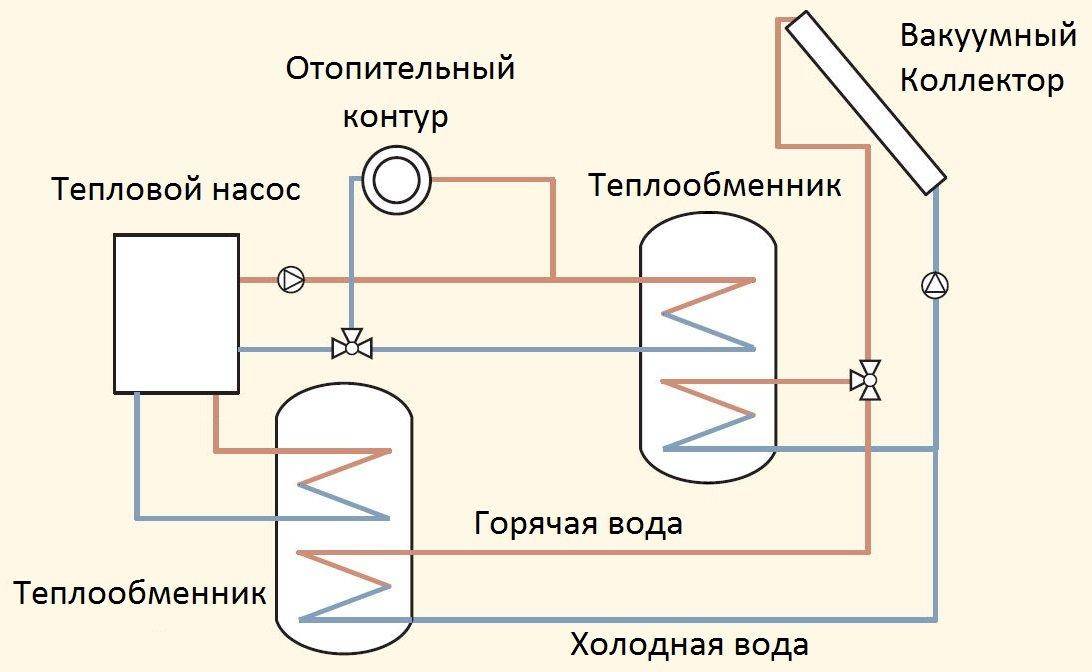

Любой тепловой насос способен не только обогревать ваше жилище, но и круглогодично снабжать вас горячей водой. Однако следует учитывать, что эта система является низкотемпературной, а значит, температура воды в бойлере не превысит 45-55°C. Из этого следует, что объем бойлера должен быть больше, чем при использовании стандартной системы отопления, в противном случае вам и вашим домочадцам придется жить в условиях жесткой экономии горячей воды.

Данный факт следует учитывать при выделении площади для котельной, т. е. еще на стадии проектирования дома

Также при выборе бойлера нужно принимать во внимание, что это должно быть специальное оборудование, рассчитанное на работу с теплонасосными установками. Главное отличие такого бойлера от обычного – увеличенная площадь теплообменника, необходимая для максимально эффективной передачи тепла от теплового насоса

Выводы и полезное видео по теме

Видео #1. Как сделать простейший самодельный тепловой насос с теплообменником из РЕХ трубы:

Видео #2. Продолжение инструктажа:

В качестве альтернативных систем отопления довольно давно используются тепловые насосы

Эти системы обладают надежностью, длительным сроком службы и, что немаловажно, безвредны для окружающей среды. Они всерьез начинают рассматриваться, как очередной шаг на пути развития эффективных и безопасных систем отопления

Источники

• -htm/
• -energy/teplovye-nasosy/
• -otoplenija/
• -otopleniya/
• -energiya/kak-izgotovit-teplovoy-nasos-dlya-otopleniya-doma-svoimi-rukami
• _otoplenie/
• -energy/teplovye-nasosy/

Поделиться ссылкой:

Видео описание

В видео показан принцип работы биогазовой установки:

Энергия вулканов

Разрушительная мощь вулканов всегда пугала людей. Со временем учёные, исследуя их, поняли, что это огромные запасы энергии, которыми, к сожалению, человечество не пользуется. Научно-технический прогресс преодолел и эту проблемы, поэтому сегодня во многих странах мира стали возводить электростанции около вулканов.

Технология получения электричества здесь достаточно проста.

1. В слои грунта, расположенные около лавы, по трубам закачивается солёная вода.
2. Она там нагревается до критических температур.
3. Затем подаётся на генератор, который и вырабатывает электрический ток.

По сути, это технология гидроэлектростанции, где турбину генератора вращает падающая сверху на неё вода. Только здесь вода солёная и нагретая, поднимающаяся сама из недр земли.

Именно таким способом производят горячую воду, которую подают в дома и здания разного назначения. В Исландии эта технология применяется для организации горячего водоснабжения в системе теплиц. Эта страна уже давно ничего со стороны не завозит в плане овощей, фруктов, зелени и цветов. Правда, здесь горячую воду берут из гейзеров. Хотя последние нагреваются именно от спящих вулканов.

Энергетика Исландии основана на вулканическом тепле Источник yandex.net

Особенности работы ТН воздух-вода на отопление

Воздух – весьма непостоянная среда. В течение суток его температура может падать на 10-15 градусов, а при резких сменах погоды и более. Многие допускают одну и ту же ошибку – делают расчет мощности теплового насоса для отопления дома на основании средней температуры. А после удивляются, что потребление энергии выше, чем заявил производитель. Поясним на наглядном примере.

Допустим, вам нужно поддерживать в доме температуру +20, а на улице днем -5, а ночью -15 градусов. Как мы видим, днем придется работать с разницей температур 25, а ночью – 35 градусов.

Казалось бы, перепад составляет всего 10 градусов или около 40% и потребление электроэнергии должно вырасти ровно настолько. Но это не так.

Принцип работы воздушного теплового насоса построен так, что его COP (КПД) меняется не по прямой зависимости. И получится, что ночью он будет потреблять не на 40%, а на 45-50% больше электроэнергии.

Из иллюстрации видно, что COP напрямую зависит от температуры наружного воздуха и температуры, до которой нужно нагреть теплоноситель (в нашем случае — воду).

Поэтому при расчете мощности воздушного теплового насоса стоит учитывать не только температуры, но и колебания COP (КПД теплового насоса)

Причем в долгосрочной перспективе это немаловажно, ведь в отопительный сезон темное время суток длится до 15 часов

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

• Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
• Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
• С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Достоинства и недостатки альтернативных источников энергии в мире

Альтернативные источники энергии — альтернативная энергия во всем мире

Альтернативные источники энергии — преимущества

• Доступность. Особенно выгодно для стран, не обладающих нефтяными или газовыми месторождениями. Однако, это относится не ко всем видам. Например, если страна не имеет выхода к морю, получать волновую энергию она уже никак не сможет; так же и с геотермальной энергией, которую можно преобразовывать только в вулканических районах.
• Экологичность – в процессе образовании тепла и электричества не происходит вредных выбросов в окружающую среду.
• Экономия – полученная энергия имеет низкую себестоимость.

Альтернативные источники энергии — недостатки и проблемы

• Требует больших затрат на этапе строительства и обслуживания, так как расходные материалы с оборудованием дорогие. Это приводит к повышению итоговой цены электроэнергии, поэтому она не всегда оправдана экономически. Единственное, что может помочь — это снижение себестоимости установок разработчиками.
• Зависимость от факторов природы: сила ветра, уровень приливов, результат переработки солнечной энергии не подлежит контролю, плюс географическое расположение.
• Низкий КПД наряду с маленькой мощностью установок (исключение ГЭС). Вырабатываемая мощность не всегда соответствует уровню потребления.
• Влияние на климат. Возьмем к примеру, спрос на биотопливо. Он повлек за собой сокращение посевных площадей для продовольственных культур, а на характер рыбных хозяйств повлияли плотины для ГЭС.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

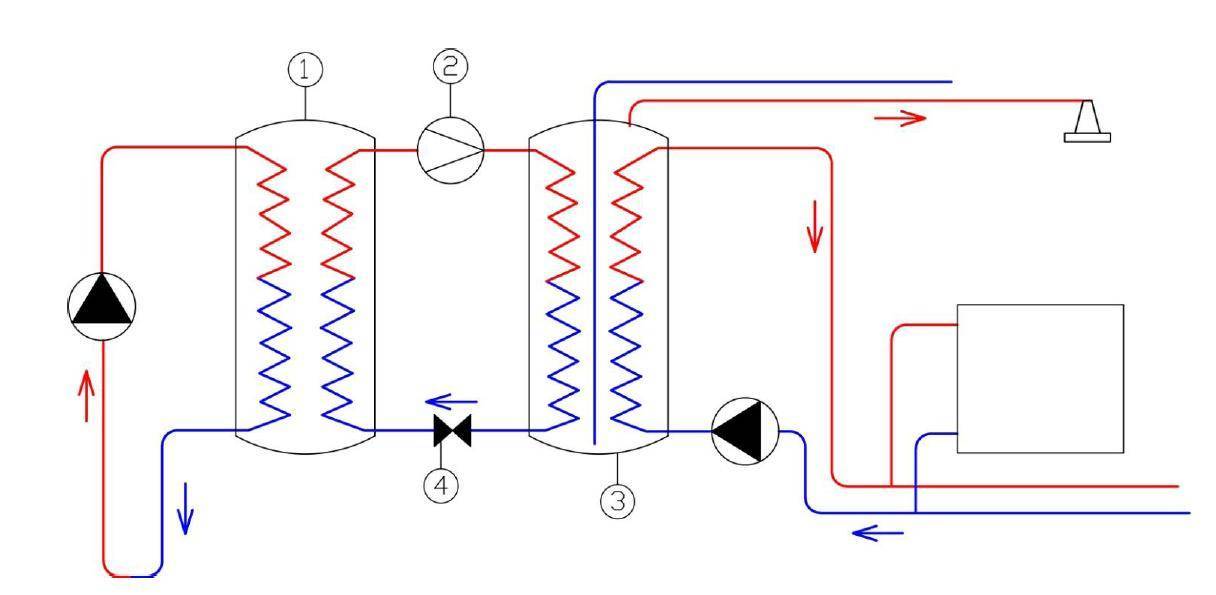

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Лучшие тепловые насосы для воздушного отопления

Mammoth MSR L036HHF — класс вода-воздух

Тепловой насос Mammoth MSR L036HHF при обогреве небольших и средних по квадратуре зданий потребляет / отдает 2,6 / 11,7 кВт энергии, при охлаждении – 2,4 / 9,2 кВт.

Оборудуется роторным компрессором, вентиляторным блоком и фреоновым (R22) контуром. Также оснащается фильтром и контрольным щитом с панелью ввода, трансформатором и реле.

Фреоновый контур состоит из коаксиального теплообменника, группы безопасности и 2 клапанов. Результат действия аппарата (220 В) – нагнетание образованного теплого воздуха прямым или боковым способом.

Плюсы:

• экономичность и энергоэффективность: высокий КПД благодаря свойствам фреона – процессы нагревания и испарения происходят при низких температурах;
• коррозионная стойкость и шумоизоляция: корпус создан из гальванизированной стали и покрыт стекловолокном;
• простота монтажа и удобство эксплуатации: компактность (0,3×0,2 м), небольшой вес (104 кг), незначительный уровень шума (47 дБ);
• тепловые насосы Mammoth MSR L036HHFпросто управляются: с помощью панели;
• отсутствуют дорогие подготовительные работы;
• сравнительно быстрая окупаемость;
• экологичность, безопасность и долгий срок службы.

Минусы:

• высокая цена: 244,085-302,120 тыс. руб.;
• не очень эстетичный внешний вид;
• не всегда сборка наивысшего качества.

Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE — класс воздух-воздух

Тепловой насос Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE – сплит-система, рассчитанная на обслуживание комнаты с S = 20 м2. При обогреве мощность потребления / производства составляет 780 Вт / 3200 Вт, при охлаждении – 600 Вт / 2500 Вт.

Добавочные режимы: стандартная вентиляция, самодиагностика поломок, поддержание температуры на автомате, осушение. Работает прибор от однофазной сети (220 В) с помощью вентилятора на 5 скоростей. В оснащении антиоксидантный фильтр и хладагент R410A.

Плюсы:

• экономичность: высокий КПД, возможность задавать режим функционирования, класс энергопотребления А;
• эффективность: множество как основных, так и дополнительных опций;
• практичность: наличие функции фиксации настроек, системы противообледенения, регулировки направления потока;
• комфортность эксплуатации: пульт ДУ и таймер вкл./выкл.; минимальный шум – от 19 до 45 дБ;
• возможность регулировки мощности: тепловые насосы Mitsubishi Electric MSZ-SF25VE / MUZ-SF25VE обладают инвертором;
• простой монтаж: способствуют малые размеры: внутреннего блока – 80×30×20 см, внешнего кондиционера – 80×55×29 см;
• симпатичный дизайн и долголетие.

Минусы:

• дороговато: 54,900-59,990 тыс. руб.;
• пульт: неудобные размеры, отсутствует подсветка.

1. Содержимое:
2. Как работает тепловой насос системы воздух-вода
3. Как подобрать тепловой отопительный насос воздух-вода

1. Как сделать расчет необходимой мощности ТН воздух-вода
2. Производители тепловых насосов отопления воздух-вода
3. Стоимость установки ТН воздух-вода

Рекомендации и правила монтажа ТН воздух-вода
На сколько выгоден тепловой насос воздух-вода

Альтернативные источники энергии, способные заменить традиционный газ, твердое топливо, уже давно используются в государствах ЕС и Америки. В этих странах широкое применение получили так называемые «тепловые насосы», извлекающие энергию из земли, воздуха и воды. У каждой модели есть свои отличительные особенности, влияющие на рабочие параметры.

Тепловой насос воздух-вода, пользуется популярностью, благодаря простому подключению и эксплуатации, а также высокой экономичности и надежности.

Основные разновидности, их принципы работы

Все тепловые насосы отличаются друг от друга по источнику энергии. Основные классы устройств: грунт-вода, вода-вода, воздух-вода и воздух-воздух.

Первое слово указывает на источник тепла, а второе — означает то, во что оно превращается в устройстве.

Например, в случае прибора грунт-вода тепло извлекается из земли, а потом оно преобразуется в горячую воду, которая используется как нагреватель в системе отопления. Ниже мы рассмотрим разновидности тепловых насосов для отопления более подробно.

Грунт-вода

Установки типа грунт-вода добывают тепло прямо из земли с помощью специальных турбин или коллекторов. В качестве источника в данном случае используется земля, которая нагревает фреон. Он нагревает воду, которая находится в баке-конденсаторе. При этом фреон охлаждается и поступает обратно на вход насоса, а разогретая вода используется в качестве теплоносителя в основной системе отопления.

Цикл нагрева жидкости продолжается до тех пор, пока насос получает электричество из сети. Самым затратным, с экономической точки зрения, является метод грунт-вода поскольку для монтажа турбин и коллекторов придётся бурить глубокие скважины или менять расположение грунта на большом участке земли.

Вода-вода

По своим техническим характеристикам насосы типа вода-вода очень похожи на устройства класса грунт-вода с тем лишь отличием, что в качестве первичного источника тепла в данном случае используется не земля, а вода. В качестве источника могут использоваться как подземные воды, так и из различных водоёмов.

Фото 2. Монтаж конструкции для теплового насоса типа вода-вода: в водоём погружаются специальные трубы.

Устройства класса вода-вода значительно дешевле насосов типа грунт-вода, поскольку для их установки не нужно бурить глубокие скважины.

Справка. Для работы водяного насоса достаточно погрузить несколько труб в ближайший водоём, поэтому для его работы не нужно бурить скважины.

Воздух-вода

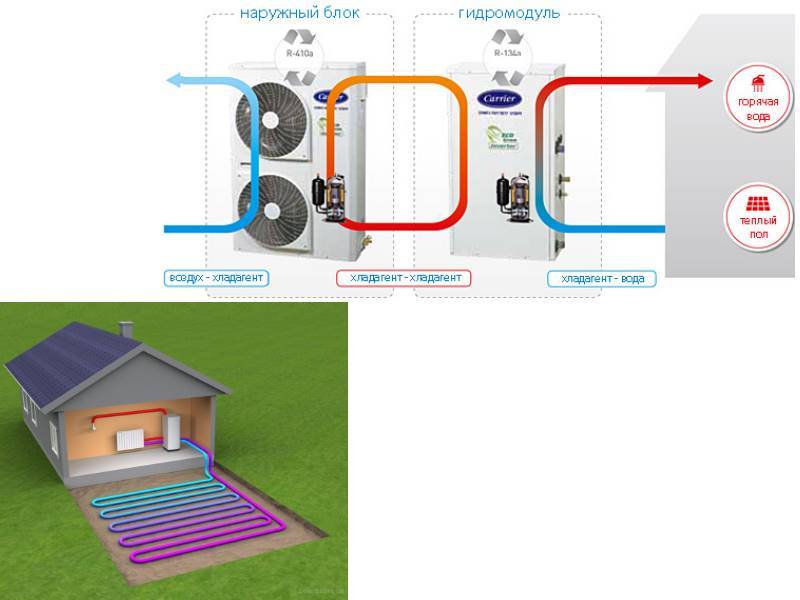

Установки класса воздух-вода получают тепло прямо из окружающей среды. Такие приборы не нуждаются в крупном внешнем коллекторе для сбора тепла, а для нагрева фреона используется обыкновенный уличный воздух. После нагревания фреон отдаёт тепло воде, после чего горячая вода поступает в отопительную систему через трубы. Устройства данного типа довольно дешёвые, поскольку для работы насоса не нужен дорогостоящий коллектор.

Воздушный

Установка класса воздух-воздух тоже получает тепло прямо из окружающей среды, а для её работы также не требуется внешний коллектор. После контакта тёплого воздуха происходит нагрев фреона, затем фреон нагревает воздух в насосе. Потом этот воздух выбрасывается в помещение, что приводит к локальному повышению температуры. Устройства данного типа также являются довольно дешёвыми, поскольку для их работы не требуется установка дорогостоящего коллектора.

Фото 3. Принцип работы теплового насоса воздух-воздух. В отопительные радиаторы поступает теплоноситель с температурой 35 градусов.

Источники тепловой энергии

Источниками энергии для тепловых насосов могут выступать солнечный свет, тепло воздуха, воды и грунта. В основе процесса лежит физический процесс, благодаря которому некоторые вещества (хладогенты) способны закипать при низких температурах. При таких условиях коэффициент производительности тепловых насосов может достигать 3 и даже 5 единиц. Это означает, что, затратив 100 Вт электроэнергии на работу насоса, можно получить 0,3-0,5 кВт.

Таким образом, геотермальный насос способен полностью отопить дом, однако при условии, что температура уличной среды не будет ниже температуры расчетного уровня. Как рассчитать тепловой насос?

Техника расчета мощности теплового насоса

С этой целью можно использовать специальный онлайн калькулятор расчета теплового насоса либо выполнить расчеты вручную. Прежде, чем определить необходимую для отопления дома мощность насоса вручную, необходимо определить тепловой баланс дома. Вне зависимости от того, для дома какой площади производится расчет (расчет теплового насоса на 300м2 или на 100м2), используется одна и та ж формула:

• R — это тепловые потери/мощность дома (ккал/час);
• V — объем дома (длина*ширина*высота), м3;
• Т — самый высокий перепад между температурами снаружи дома и внутри в холодное время года, С;
• k — это усредненный коэффициент теплопроводности здания: k=3(4) — дом из досок; k=2(3) — дом из однослойного кирпича; k=1(2) — кирпичный дом в два слоя; k=0,6(1) — тщательно утепленное здание.

Типовой расчет теплового насоса предполагает, что для того, чтобы перевести полученные значения из ккал/час в кВт/час, необходимо разделить ее на 860.

Пример расчета мощности насоса

Расчет теплового насоса для отопления дома на конкретном примере. Предположим, что необходимо обогреть здание площадью 100 м.кв.

Чтобы получить его объем (V), необходимо умножить его высоту на длину и ширину:

Чтобы узнать T, необходимо получить разницу температур. Для этого из минимальных внутренних температур вычитаем минимальные наружные:

Теплопотери здания примем равными k=1, тогда тепловые потери дома будут рассчитаны следующим образом:

Программа расчета теплового насоса предполагает, что расход домом тепловой энергии должен быть переведен в кВт. Переводим ккал/час в кВт:

12500 ккал/час / 860 = 14,53 кВт.

Таким образом, для отопления дома из двухслойного кирпича площадью 100 м.кв., необходим тепловой насос на 14,5 кВт. Если необходимо произвести расчет теплового насоса на 300м2, то в формулах производится соответствующая подстановка. В данном расчете учтены потребности в теплой воде, необходимой для отопления. Для определения подходящего теплового насоса потребуется таблица расчета теплового насоса, демонстрирующая технические характеристики и производительность той или иной модели.

Вывод

Тепловые насосы «воздух-вода» чаще используются в схеме отопления в новых и реконструируемых зданиях. В густонаселённых районах могут возникнуть проблемы с шумом при эксплуатации этих систем. Поэтому рекомендуется проводить оценку шума на ранней стадии.

Помимо проверки того, соответствует ли тепловой насос предельному нормативному значению шума, также учитывают принцип предосторожности. Это означает, что шум оборудования также должен быть снижен до такой степени, насколько это технически возможно и экономически целесообразно

Учитывайте соразмерность.

При использовании теплонасосов «воздух-вода» получите следующие преимущества:

• Автоматическая система отопления с бесплатным источником энергии.
• Сравнительно низкие инвестиционные затраты.
• Подходит для нового строительства и модернизации.
• Возможна последующая установка.
• Отсутствие пыли и неприятного запаха.
• Возможности финансирования.
