Монтаж лестницы в деревянном доме пошаговые инструкции

Инструкция как сделать лестницу г-образной с площадкой

Одним из распространенных видов лестниц является г-образная лестница с угловой промежуточной площадкой. Произвести ее расчет и подготовить чертеж своими руками не составит большого труда. То же касается и используемых материалов. При изготовлении г-образной лестницы могут быть использованы, дерево, металлические конструкции или пластик.

Г-образная лестница с площадкой своими руками была сделана многими владельцами домов. На сегодняшний день можно найти готовые элементы, благодаря чему монтаж такой лестницы может оказаться похожим на сборку конструктора, только в большем формате. Несмотря на это, если монтаж производится своими руками, нужно серьезно отнестись к данным работам, а перед их началом произвести все необходимые расчеты.

Расчет г-образной лестницы с площадкой начинается с измерения высоты второго этажа (в качестве примера она будет составлять 3000 мм.), на который она будет вести, а также расчета пространства, которое будет задействовано. Стоит учитывать, что ширина лестницы и угловой площадки должна быть такой, чтобы на ней могли разойтись два человека, а ширина ступенек давать возможность ступне полностью стоять на них

Необходимо обратить внимание на их высоту – слишком низкая или высокая ступенька будет доставлять дискомфорт при подъеме и спуске

В качестве примера будут взяты следующие размеры г-образной лестницы с площадкой:

общая высота лестницы — 3000 мм;
ширина лестницы – 930 мм;
ширина ступеньки – 208 мм;
высота ступеньки – 206 мм;
длина и ширина угловой площадки – 825 мм.

Пример подобной лестницы представлен на фото. В данном примере будет создана деревянная лестница с металлическими поручнями. Благодаря простоте конструкции все работы можно осуществить своими руками.

После того, как расчет размеров и необходимых материалов произведен, можно приступать к разметке помещения.

В угловой части помещения необходимо разметить площадь для установки промежуточной площадки

Она станет важнейшей частью Г-образной лестницы, ее нужно уделить особое внимание. Все нагрузки при движении, в первую очередь, будут сказываться на ней

Площадка представляет собой параллелепипед, высоту которого можно определить исходя из особенностей интерьера. Идеальным размером будет такой, если высота угловой площадки будет равняться 1/3 общей высоты лестницы. Соответственно при высоте 3000 мм. размер площадки составит 1000мм.

Для монтажных работ потребуются следующие инструменты:

дрель;
шуруповерт;
молоток;
лобзик или ножовка,
отвертки.

Следующим шагом станет изготовление первого марша г-образной лестницы. Если используется не готовый конструктор, то потребуется изготовление косоуров. Для этого необходимо подготовить шаблон, который будет выглядеть в форме прямоугольного треугольника, стороны которого будут равны глубине и высоте ступеней. При помощи данного треугольника необходимо нанести разметку, а после этого при помощи лобзика или ножовки вырезать отверстия на боковых досках конструкции

Важно помнить, что минимальная ширина косоура должна быть не меньше 150 мм., иначе возможны повреждения

После выполнения данной работы доски крепятся к промежуточной площадке при помощи уголков и саморезов. При выполнении данной работы необходимо следить за тем, чтобы конструкция получилась ровной, иначе она может не сойтись с размерами ступеней, которые монтируются в них. Для этого необходимо использовать уровень. Перед монтажом ступеней желательно под местами их крепления проложить дополнительные продольные и поперечные доски, которые будут способствовать прочности конструкции. Соответственно их размеры должны совпадать с длиной и шириной марша лестницы.

После монтажа ступенек выкладывается пол угловой промежуточной площадки. Перед этим ее верхняя часть прокладывается поперечными досками. Они придадут конструкции дополнительную устойчивость, а также станут основой для досок пола. Доски необходимо крепить и к тем, и к другим в нескольких местах. После окончания данных работ можно переходить к изготовлению второго марша г-образной лестницы. Они производятся по тому же принципу, что и сборка первого марша.

После окончания монтажных работ на лестницу необходимо установить поручни. Они могут быть выполнены своими руками как из дерева, так и из металла или других материалов.

Виды межэтажных лестниц

Лестницы, располагаемые между этажами, можно поделить в зависимости от их особенностей, на группы по:

размещению – внутри и снаружи дома, внутри здания на открытые или размещенные в шахте. Лестница на втором этаже в частном доме почти всегда находится внутри строения;
способу строительства – сборные (из крупных модулей или отдельных деталей), монолитные (железобетонные и бетонные), металлические (с открытым или скрытым металлическим каркасом, обычно выполняются комбинированными), деревянные (самонесущие);
назначению – основные и вспомогательные, в том числе спасательные и пожарные;
материалу – бетон и железобетон, кирпич, камень (натуральный и искусственный), металл, стекло, дерево, полимеры, комбинированные;
по типу монтажа – консольные (вмонтированные в стену с помощью венцов или непосредственно ступеней); на одном или нескольких косоурах, тетивах, на больцах (специальные детали, скрепляющие ступени в цельную конструкцию), подвесные на тросах;
по типу ступеней – с подступенком, без подступенка, с частично закрытым просветом между ступенями;
по количеству и форме лестничных маршей – прямые одно- или многомаршевые (обычно двухмаршевые), поворотные (в виде букв Г, П, S, спирально-винтовые, четверть- и полуоборотные, круговые, криволинейные, комбинированные;
по наличию лестничных площадок – отсутствуют или имеются (одна, две, три и более);
по форме ступеней – прямые, забежные (винтовые и поворотные), «гусиный (утиный) шаг» (ступени расположены симметрично относительно линии хода), комбинированные;
стационарные и раскладные (распашные, сдвижные).

Выбор конкретного вида межэтажной лестницы зависит от площади свободного пространства для сооружения, удобства размещения конкретной разновидности и надежности ее крепления. Необходимо также учитывать вопрос, как сделать перила для лестницы – их наличие обязательно в жилых и общественных помещениях. Мы подготовили для вас отдельную статью про строительство забежной лестницы своими руками. Здесь более детально описаны все нюансы, связанные с этим видом конструкции лестниц.

Виды лестниц

Определяясь с типом лестницы, важно иметь в виду вес конструкции: для легких строений каркасного типа, деревянных домов монолитные модели из железобетона или массивного металла неуместны, поскольку создают избыточную нагрузку на основание постройки. Устанавливать легкие деревянные, комбинированные и металлокаркасные варианты можно в любых строениях. Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме)

Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме).

Компактность лестницы имеет значение в малогабаритных частных домах, но установка таких моделей ограничена физическими возможностями пользователей. При наличии в семье пожилых людей с проблемами координации и маленьких детей желательно выбрать традиционный вариант. Если разбирается вопрос, как сделать лестницу на дачу, можно использовать более крутые и компактные модели при условии их редкой эксплуатации.

Виды поворотных маршевых лестниц

Лестница с поворотной площадкой

Поворотные лестницы компонуются из нескольких маршей и оборудуются площадками между ними. Различают такие типы конструкций:

Г-образные – лестничные марши соединяются под углом 90°;
П-образные – состоят из двух маршей, соединенных между собой площадкой, которая расположена между ними или на уровне этажа;
3-х секционные – собираются из трех маршей под углом 90° относительно друг друга;
трапециевидные – предназначены для установки в помещениях нестандартной планировки;
закругленные – лестницы криволинейной формы с углом оборота в 360°;
комбинированные – состоящие из элементов разных видов.

Способ и место установки поворотных конструкций выбирают исходя из целого ряда факторов:

удобство размещения лестничных маршей;
возможность крепления поворотных площадок;
свободный подход к лестницам и пр.

Лестница с забежными ступенями

Лестницы с забежными ступенями могут быть:

винтовыми;
собранными на одном косоуре или на тетивах;
П-образными, которые в отличие от лестниц с поворотными площадками полностью развернуты на 180°.

Каждая из конструкций обладает своими преимуществами и недостатками, однако все они компактны и экономят площадь жилого помещения.

Этапы возведения

Все не так сложно, как это может показаться на первый взгляд! Так сказал бы любой, кто владеет рулеткой и перфоратором! К сожалению, обустройство лестницы в загородном доме собственными силами практически невозможно!

Поскольку каждый конкретный случай требует индивидуального подхода, то и обустройство конструкции «просит» определенного внимания! Это означает, что материалы и трудозатраты, потраченные на оформление ступеней на второй этаж частного дома, требуют особого внимания профессионалов. Вряд ли обычный покупатель, определившийся с выбором, сможет учесть такие параметры:

разравнивание стен;
расчет нагрузки несущих конструкций;
определение оптимального угла наклона;
некоторые другие инженерно-технические характеристики;
составление сметы.

Как бы скучно это ни звучало, но лестница в загородном доме призвана не только выполнять роль предмета гордости хозяина. Она может быть разной. Но первоочередное ее предназначение – безопасность и функциональность (спуск-подъем). А уж после – предмет гордости…

Инструменты и материалы

Повторюсь, что натуральное дерево или просто древесина выступает в качестве оптимального основы для тех, кто собирается своими руками изготовить оригинальный и просто функциональный стул-стремянку. Также мастеру в качестве дополнительных конструктивных элементов и декора можно задействовать фанеру, ДСП, МДФ, те же полипропиленовые трубы.

В зависимости от того, на какой конструкции вы остановите свой выбор, может потребоваться соответствующий набор инструментов и материалов. Обычно он состоит из:

древесины;
наждачки;
шпонки и шкантов;
шурупов;
саморезов;
клея;
электролобзика;
ножовки;
дрели со сверлами;
рубанка;
струбцин;
рояльных петель;
направляющих.

Направляющие потребуются для высокого табурета-стремянки, а их длина должна составлять около 31 см. Если же у вас будет стул-трансформер или табуретка-лесенка, тогда обязательно купите рояльные петли.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Надежное крепление лестницы – залог ее безопасности

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

Дерево – наиболее распространены перекрытия по деревянным балкам.
Железобетонные плиты.
Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Деревянная лестница с опорой на тетивы

Опоры лестничной конструкции в виде тетивы или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

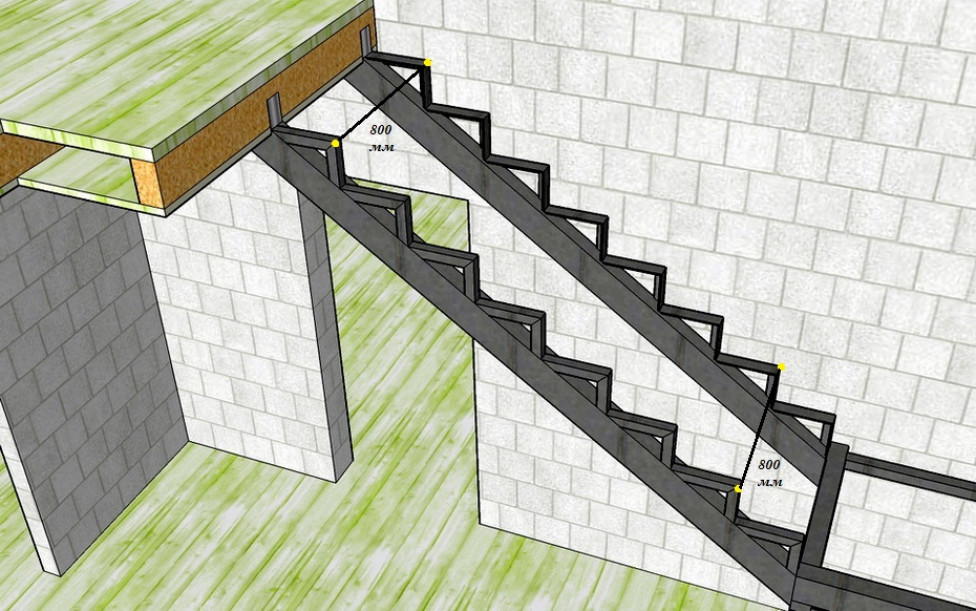

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
К торцам опоры привариваются стальные пластины или уголки.
Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Соединение стального косоура с железобетонной плитой

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Поворот на 90 градусов

Во время расчета отмечается точка «А», от которой откладываться прямой отрезок АС. В такой ситуации можно выбрать 2 варианта по расположению ступенек:

отрезок АС пересекает угловую ступень ровно посередине;
2 ступени краями касаются отрезка АС.

При выборе последнего варианта откладываться отрезок движения ac, как показывает схема. На криволинейном участке откладываем прямые b – это ширина ступеньки. После этого рассчитываем необходимое количество забежных ступенек. Пусть это ступеньки 1, 2, 3 и 4. Через край ступеньки 4 откладывается прямая ЕВ, на котором точка «В» — это место пересечения линий EB и CA. После этого с точки «А» в произвольном порядке откладывается линия AD, на ней обозначаются следующие точки: 2, 3 и 4. Это необходимо делать так, чтобы длинна отрезка 2A, отвечала двум частям, прямая 23 соответствовала трем, а отрезок 34 соответственно четырем. Имеется ввиду, что за одну часть необходимо принимать отрезок 1, равноценный какой-то единице измерения (например см).

Соедините точку 4 с точкой B. После этого с точек 2 и 3 необходимо провести прямые отрезки до линии AB, они должны быть параллельными В4. Точки, что Вы отметили на АВ, соединяем с 3 и 2, что расположены по линии ac. Эти проведенные отрезки устанавливают строение забежных ступеней.

Бетонная лестница на второй этаж своими руками инструкция

Такую лестницу можно устанавливать только в домах с железобетонными перекрытиями.

Изготовление несущей конструкции

Строительство бетонной лестницы делится на несколько этапов: возведение опалубки, армирование и заливка раствора.

Опалубка строится из влагостойкой широких досок, фанеры или листов ОСП на деревянных подпорках. Она должна сформировать будущую лестницу

Важно, чтобы между панелями опалубки не оставалось щелей, поэтому их стягивают саморезами. Все они были выставлены по уровню

Изнутри готовую конструкцию можно застелить пленкой, чтобы бетон не прилип к деревянным элементам.

Далее выполняется армирование металлической сеткой из скрепленных сваркой или связанных вязальной проволокой металлических прутков диаметром 8-12 мм. Арматурный каркас укладывается на проставки – он не должен соприкасаться с дном и стенками опалубки.
После армирования монтируются доски, формирующие ступени.

Заключительный этап – заливка в опалубку бетонного раствора марки В15 и выше. В процессе его нужно уплотнять специальным вибратором. Поверхность каждой ступени тщательно разглаживается по уровню доски.

Отделочные работы

За бетоном необходимо ухаживать, чтобы он хорошо схватился и не растрескался. Для этого в течение первой недели поверхность периодически поливают водой и держат под пленкой.

Снимать опалубку можно не ранее, чем через 28-30 дней после заливки. А приступать к чистовой отделке – после завершения основных строительных работ, одновременно с внутренней отделкой помещений.

Отделывать такую лестницу можно любыми материалами: керамогранитом, натуральным камнем, деревом. Но многие из них слишком нагружают и без того тяжелую конструкцию, поэтому идеальным выбором станут дерево, ламинат, ковролин.

Отделка бетонных ступеней деревом

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

дуб;
бук;
ясень;
осина;
хвойные породы: ель, сосна, лиственница.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Расчет деревянной лестницы на второй этаж

Для устройства удобной и функциональной лестницы, необходимо произвести грамотный расчет ее основных параметров. Самым главным показателем здесь является угол наклона. От него зависит удобство подъема и спуска.

Лестница на второй этаж

Ширина ступенек должна позволять беспрепятственно расходиться на них двум людям. Удобнее всего, когда она составляет 1,2 – 1,5 м. Высота каждой ступени не должна превышать 180 – 200 мм. Поэтому для подъема, например, на высоту 2,7 м, нужно изготовить 15 ступенек. Исходя из того, что ширина одной ступеньки равняется 250 мм, получаем 3750 мм, проекции на пол.

Теперь, воспользовавшись теоремой Пифагора (Н² + D² = L², где H – высота, D – длина проекции на пол, L – искомая длина лестницы), вычислим длину марша. В нашем примере она получается 4620 мм. Как видно, это достаточно большие размеры, поэтому чаще лестницу делают с площадкой между этажами. В этом случае, расчеты деревянной лестницы на второй этаж нужно произвести отдельно для каждого марша. Такая лестница займет в два раза меньше площади.

Мансардная лестница в доме

Расчет основных размеров

Прежде чем приступить к состоятельному изготовлению деревянной лестницы, нужно обязательно выполнить замеры и расчеты. Для профессионалов, у которых много практики и богатый опыт за плечами, это нетрудно. Но для новичка проще простого допустить ошибку, и тогда лестница получится либо слишком длинной, либо слишком короткой. Поэтому для расчета параметров мы советуем нанять проектировщика, а для сооружения конструкции — инженера.

Ширина

Ширина лестницы определяется с учетом того, чтобы пространства хватало для двух людей, которые идут друг другу навстречу. Еще один фактор — возможность поднимать или спускать по лестнице громоздкие предметы, например, мебель. Стандартная ширина составляет 1300+/-200 мм.

Высота

Самой распространенной ошибкой любителей является измерение высоты по потолку первого этажа. Делать же это нужно с учетом толщины пола второго этажа. Верхняя ступенька должна быть на одном уровне с напольным покрытием.

Высота пролетов

Если неправильно рассчитать этот параметр или поддаться желанию сэкономить пространство, то придется подниматься по лестнице с пригнутой головой. Чтобы определить высоту пролета, нужно измерить расстояние между балкой второго этажа и нижней ступенькой. Стандартно этот параметр равен 200 см.

Крутизна

Проектировщики, как правило, останавливаются на крутизне 40+/-5°. Более крутая лестница будет неудобна и даже опасна для людей преклонного возраста, детей и инвалидов. Если наоборот уменьшить крутизну, это приведет к увеличению самой конструкции и потребует большего количества материалов.

Размер ступенек

Ширина ступеньки обычно соответствует 45 размеру обуви (28+/-3 см), чтобы наступать на нее было удобно и безопасно. Стандартный размер подступенка составляет 18+/-2 см. Такие параметры подходят для комфортного пользования лестницей как взрослыми, так и детьми.

Также нужно вычислить количество ступенек. Толщина доски + высота подступенка = интервал между двумя ступеньками.

Длина

Этот параметр зависит от количества ступеней и их размеров. Когда все параметры рассчитаны и положены в основу схемы, перед проектировщиками встает распространенная проблема: лестница слишком большая, и на этаже для нее не хватает пространства.

Есть несколько путей решения этой проблемы:

Добавить марш, то есть обустроить межэтажную площадку. Это сделает конструкцию сложнее и потребует большего количества материалов.
Добавить забежные ступени.
