Splan

Создание электронных схем sPlan 8.0 (DC 13.01.2022г) Portable by Lin1980

Версия 8.0 (13.01.2021г)
sPlan — если Вам нужно программное обеспечение для быстрого и простого проектирования ваших схем? Тогда нет причин пройти мимо sPlan! Независимо от того, хотите ли вы просто набросать небольшую схему, или это более крупный проект, состоящий из множества отдельных листов.Системные требования:Windows 7 ; 8 ; 8.1; 10 (32/64 bit)Торрент Создание электронных схем sPlan 8.0 (DC 13.01.2022г) Portable by Lin1980 подробно:С новой версией sPlan 8.0 появилось множество новых и усовершенствованных функций, которые помогут вам быстро и аккуратно создать свою схему

Как всегда, в этой новой версии мы уделили особое внимание простому и логичному управлению. С помощью sPlan вы создаете свои схемы уже после непродолжительного обучения.Новая версия 8.0 полностью совместима со всеми более старыми версиями

sPlan 8.0 также позволяет открывать и редактировать все файлы из более старых версий sPlan.Добавлено обновление от 13.01.2022года — устранена проблема с горячими клавишами копирования/вырезания/удаленияОтличия от официальной версииПрограмма не требует установки — является портативной и полностью переведена на русский языкБлагодарности:Работа с адаптацией программы Lin1980Работа по русификации программы U0UИзготовление уникальной библиотеки montaj 1.3 (Проект SAMATAM) модульной автоматики samatamБиблиотека «Щиты схемы /1. контактные соединения и 2. однолинейные схемы» моиВ раздаче присутствует:1.сама программа с обновлением на момент выхода раздачи (папка sPlan 8.0 (22.11.2021г) Portable by Lin1980)2. инструкция на английском языке3. файл «Текстовые константы» перевод с английского, для самостоятельной автоматизации составления схем4. папка Forms содержащая:- рамки по ГОСТ/ЕСКД- выдержки из ЕСКД и СПДС с примерами оформления чертежей, дейструющие на январь 2022 года5. дополнительные библиотеки (папка bibo) в которую входят- старые библиотеки от 7.0 (Электроника)- библиотека модульных автоматических устройств для электрощитов (montaj 1.3)- библиотека для черчения электрических щитов и щитов КИП (Щиты схемы) по ГОСТ6. Шрифты чертежные ЕСКД ГОСT7. Файлы с примерами выполнения электрических схем при помощи библиотеки «Щиты схемы»Важная информация:При необходимости, содержимое отдельных папок bibo и Forms можно перенести в аналогичные папки программы sPlan 8.0 (22.11.2021г) Portable by Lin1980/sPlan80/bibo и sPlan 8.0 (22.11.2021г) Portable by Lin1980/sPlan80/FormsДля включения английского языка необходимо удалить файл sPlan 8.0 (22.11.2021г) Portable by Lin1980/sPlan80/Translations.txtДо сего момента портативная программа обновлялась и была работоспособна.Если возникает проблема с «залипанием» навигатора библиотек, то переносим папку BIBO отдельно, из папки программы.Шрифтов расположенных в раздаче достаточно для отображения документов. При самостоятельном добавлении своих шрифтов ГОСТ, возможно не корректное отображение текста. Большинство шрифтов имеют одинаковые данные и устанавливаются путем замещения таких же, а не параллельно.ВНИМАНИЕ!!! Любые файлы, открытые в sPlan 8.0 от sPlan 7.0 будут не доступны для открытия sPlan 7.0

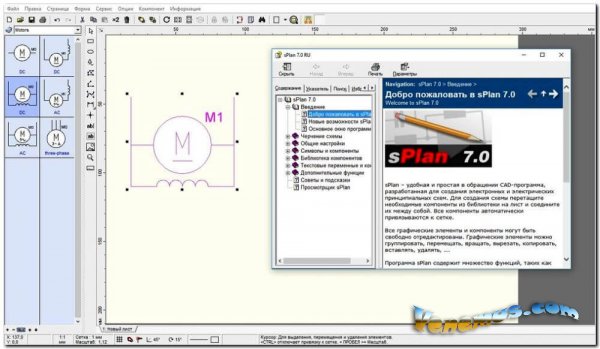

Скриншоты Создание электронных схем sPlan 8.0 (DC 13.01.2022г) Portable by Lin1980 торрент:

Скачать Создание электронных схем sPlan 8.0 (DC 13.01.2022г) Portable by Lin1980 через торрент:

splan-8_0-dc-13_01_2022g-portable-by-lin1980.torrent (cкачиваний: 432)

sPlan v.7.0 (RUS) Repack & Portable

sPlan – популярный софт по разработке разновидностей схем, которые необходимы для электрических, гидравлических разработок. В рамках утилиты могут создаваться как крупные проекты на несколько страниц, так и простые эскизы схем.

Обновленная программная версия готова предложить пользователям массу новшеств и более усовершенствованных инструментов, делающих процесс разработки схем простым, быстрым и высокоточным. Приложение sPlan от разработчиков из Германии станет вашим лучшим помощником для вычерчивания схем на экране ПК. Это популярная утилита среди радиолюбителей всего мира, кстати, имеется и ее русифицированная версия. Программа sPlan включает в себя пакет библиотек, скачать версию с интерфейсом на русском языке на нашем портале venemus.com возможно бесплатно.

Программа-проектировщик Splan не требует много места на диске, не нуждается в инсталляции, достаточно иметь при себе флешку, на которую она скачана, чтобы приступить к разработке схемы дома или на работе. В последней программной версии приложение обзавелось мини-вьюером, благодаря которому вы сможете распечатать чертеж схемы для большей наглядности, чтобы не рассматривать его на мониторе.

Интерфейс приложения по проектированию схем Splan понятный, там мало инструментов, но они справятся даже с созданием суперсложных чертежных схем. Готовые чертежи могут быть экспортированы в самые распространенные форматы графики: bmp, gif, jpg, таким образом, получив проект, заказчик видит отработанный чертеж схемы как рисунок.

sPlan для Windows последняя версия: 7.0 , обновление от 21.10.2019

Большинство радиолюбителей давно знакомы с программой sPlan, разработанной специально для создания чертежей электрических схем. Но эта статья будет полезной преимущественно для тех, кто с данной программой и последней ее версией 7.0. еще не знаком.

sPlan 7.0. являет собой несложную и удобную программу, на освоение которой потребуется минимум времени и с помощью которой рисунки и электросхемы любой сложности создаются очень быстро.

Создание схемы начинается с перемещения нужных спрайтов (элементов) из библиотеки на рабочий лист с последующим их соединением между собой.

Со всеми компонентами и элементами библиотеки можно совершать различные действия (вращать, перемещать, группировать, копировать, вставлять, удалять, вырезать и т.д.), редактируя на свое усмотрение.

Рассмотрим подробнее процесс работы с программой sPlan 7.

Возможности sPlan

• Обширный каталог с множеством компонентов для черчения;
• Ручная регулировка расположения, размеров и типов сетки;
• Выбор вида листа при распечатке на принтере (А4, А3 и т.д);
• Можно рисовать используя мышку и колёсика для смены инструментов;
• Сохранение файлов sPlan 7.0 в самых популярных графических форматах;
• Создание пользовательских шаблонов и переключение между ними одной клавишей;
• Нужные параметры и конфигурация можно задать самостоятельно или в автоматическом режиме;
• Предпросмотр вашей работы с возможностью редактировать, удалять, копировать, вставлять, перетаскивать и вращать нужные элементы.

Преимущества

• Встроенный калькулятор и календарь;
• Не требует подключения к интернету;
• Привязка рабочей документации к ГОСТу;
• Интуитивно понятное меню;
• Пошаговый мастер для комфортного освоения управления;
• Удобная настройка главного окна и функциональных панелей;
• Средство автоматической группировки объектов на изображении;
• Регулярные обновления софта от официального сайта разработчика;
• Быстрая установка и запуск утилиты без необходимости регистрации;
• Масштабирование позволяет приблизить объект в многократном размере.

Недостатки

Qucs – удобный симулятор для радиолюбителей

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Посмотрите товары для изобретателей. Ссылка на магазин.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Конструктор схем Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Электроника для самоделок вкитайском магазине.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Общие сведения об этой программе для черчения

sPlan – немецкий продукт от фирмы ABACOM. Работает она на всех операционных системах от Microsoft, начиная с Windows 2000 и заканчивая Windows 8. Содержит множество встроенных библиотек объектов: всяческие конденсаторы, транзисторы и т.п., но это нам не нужно. Все компоненты, фигуры, линии привязываются к сетке листа, размер которой задает пользователь. Программа поддерживает вырезание, копирование и вставку объектов, нанесение размеров: линейных, угловых, радиальных. Вот, как выглядит рабочее окно:

Слева расположено поле выбора готовых компонентов, его ширину можно менять, но оно нам неинтересно. Справа от него находится колонка рабочих инструментов для создания и редактирования чертежа: (сверху вниз) указка, прямоугольник, окружность, особая форма, фигура, линия, кривая Безье, размеры, узел, текст, текстовый блок, рисунок, лупа, измеритель. О них поговорим чуть позже.

Самое большое поле, разумеется – это область чертежа, а в низу окна размещена строка состояния, в которой отображаются: (слева направо) координаты курсора, масштаб, размер сетки и увеличения, настройки выравнивания и стыковки объектов, углов изгиба и вращения, настройки линий и фигур, подсказки. В программе есть возможность создавать несколько листов чертежей в одном файле по аналогии с Microsoft Excel.

Плюсы и минусы

Как и любое другое приложение, работающее под управлением Microsoft Windows, наша программа имеет ряд характерных положительных и негативных особенностей.

Достоинства:

Присутствуют огромные библиотеки проводников, деталей, соединителей и т. д., полностью соответствующих нормам ГОСТа. Вы всегда сможете выбрать нужную деталь, нужного номинала. Для того чтобы такой поиск был более точным, рекомендуем пользоваться настраиваемым фильтром.

Недостатки:

• В данном приложении не просто разобраться начинающим электронщикам. Для лучшего понимания вопроса им следует просмотреть один или несколько обучающих курсов и только потом приступать к работе. Если в процессе использования возникнут вопросы, вы можете задать их в комментариях к этой статье.
• В базе запасных частей отсутствуют некоторые очень нужные электромоторы. Но в следующей версии данный недостаток скорее всего устранят.

Далее давайте рассмотрим простейший пример работы с нашим приложением.

sPlan

sPlan — программа для черчения электронных схем.

Редактор схем sPlan разрабатывается с начала 2000-х годов немецкой фирмой ABAKOM. Программа поддерживается и в настоящее время, на данный момент последняя версия sPlan 7.0. В конце 2014 г. компания заявила, что ведет разработки новой версии sPlan 8.0. С документацией по всем функциям программы можно ознакомиться, используя встроенную справку (на английском языке).

sPlan очень удобен в использовании. Добавляемые компоненты просто «перетаскиваются» с находящейся слева панели, справа от которой находится панель инструментов для рисования линий и различных геометрических форм, добавления надписей, вставки растровых изображений и т.д. Нумерация компонентам может присваиваться как автоматически, так и вручную. Режим можно выбрать правой кнопкой мыши через свойства компонента (Properties), в том же окне редактируются дополнительные атрибуты, в том числе текстовое поле (в нём можно написать, например, номинал данной детали и т.д.). В комплект программы включено большое количество готовых библиотек электронных компонентов, возможно создание и сохранение собственных шаблонов компонентов. Редактор может работать с несколькими страницами (в виде вкладок), имеются функции экспорта документа в графический файл и печати с предварительным просмотром. В последней версии удобно реализовано масштабирование при помощи колёсика мыши, возможна печать больших листов на обычном принтере, рассчитанном на лист формата А4.

Программа платная, в бесплатной версии отключены функции сохранения, экспорта и печати файлов. Предлагается также отдельная бесплатная программа для просмотра и печати файлов (sPlan Viewer). Официальной русской версии нет, но в Интернете можно найти неофициальные русифицированные варианты, в том числе и версию portable (не требующую установки).

Программа работает в среде Windows NT, 2000, XP, Vista, 7, 8, 10 x32/64, к конфигурации компьютера каких-либо специфических требований нет.

Распространение программы: Shareware (платная), цена – 40 евро

Форматы файлов sPlan: SPL

Полное описание

Сплан позволяет создавать качественные электросхемы любой сложности и разных форматов. Вы сможете добавлять множество разнообразных деталей и тонко настраивать их свойства, выбирая все необходимые элементы из огромной библиотеки, среди которых: всевозможные резисторы, транзисторы, диоды, цепи, ключи, геометрические фигуры, электродвигатели и многое другое. Просто выберите нужные из базы, однако вы также можете задать номинал и другие характеристики детали вручную.

Отдельного внимания заслуживает опция вывода рисунка на печать с возможностью предварительного просмотра и полезными инструментами быстрого редактирования, перемещения и вставки компонентов. Есть функция изменения масштаба и расположения ваших схем на листах. Доступно ручное рисование объектов при помощи мыши, а также добавление текстовых надписей, номиналов и нумерации под требуемым пользователю углом. В пункте «Перечень горячих клавиш» можно установить определенное действие на конкретную кнопку. Имеется раздел с подробными сведениями о разных направлениях и сферах деятельности в электронике.

Готовый рисунок можно сохранять в указанную папку на жёстком диске компьютера, распечатать, экспортировать или перенести на внешний накопитель. Поддерживаемые форматы экспорта: JPG, BMP, GIF, EMF, также можно выбрать и более редкие расширения. Благодаря встроенному подсказчику, разобраться в управлении программным обеспечением и приступить к работе смогут как любители, так и новички. Если пользоваться продуктом на первых порах сложновато, посмотрите видео на Ютубе, чтобы разобраться. В сети представлено очень много обучающих роликов.

Возможности

В первую очередь нами будут описаны именно возможности русской версии программы sPlan 8.0. Когда вы увидите их, перейдем обзору ее положительных и отрицательных сторон.

Перечень функций данного софта выглядит следующим образом:

• Создание, показ и печать электрических схем любой степени сложности.
• Наличие всех электронных компонентов с соответствующей маркировкой. Нет такой детали, которую бы не «знала» наша программа.
• Поддержка экспорта готового результата в один из популярных форматов. Это может быть, как простая картинка, так и читаемый именно данным софтом файл проекта. Последний вариант лучше подойдет для тех случаев, когда вы не экспортируете готовый результат, а сохраняете проект для доработки.
• Линии в схеме электрической цепи могут быть нарисованы под любым углом. Это позволяет создавать любую мыслимую конфигурацию и реализовывать на ее базе реальную печатную плату.
• Все сделанные в программе чертежи можно вывести прямо отсюда же на печать.
• Поддерживается интеграция любых изображений, например, для пояснения того или иного момента. Каждая деталь может быть прикреплена к специальной сетке, что позволяет выровнять все компоненты согласно друг друга. Также тут есть очень удобная функция привязки к выводам того же транзистора, резистора и т. д. Вы просто ставите деталь рядом, и она автоматически подключается.
• Имеется удобный инструмент для масштабирования рабочей области. Вы можете приблизить схему, значительно увеличив ее, или отдалить для полного просмотра.

Это далеко не все возможности sPlan 8.0 Rus, однако, уместить их в рамки такой небольшой статьи у нас не выйдет. Поэтому сразу переходим к списку плюсов и минусов.

Установка шаблона для рисования электрических схем.

Кроме того, не допускается пересечение позиционного обозначения линиями связи, УГО элемента или любыми другими надписями и линиями.

Пользователям программ Майкрософт хорошо знаком этот интерфейс. Однако информации много, а самостоятельно осваивать ее сложно.

Данная схема абсолютно точно и наглядно показывает последовательность соединения элементов и тип этих элементов, что исключает ошибки при сборке устройства на практике.

Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа рисунок 3. При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. Нумерация элементов может проставляться в автоматическом или ручном режиме выбирается в настройках. Сейчас такие схемы практически не поставляются с электронными приборами, потому как продавец надеется, что пользователю проще будет выкинуть прибор, чем его ремонтировать.

EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Диалоговое окно открытия документа. Стоимость нелимитированной версии в районе 3,6 тыс. Обратная вставка текстов и объектов, созданных в Ворд, также выполняется через буфер памяти.

Для начала работы необходимо скачать и установить не только программу, но и библиотеку с элементной базой. Здесь мы видим: 1. В этом разделе соберем те продукты, которые получили много хороших отзывов.

Описание панели инструментов для рисования электрических схем.

Номер связи присваивается автоматически, по порядку следующий из свободных рис. Интерфейс программы САПР подогнан под привычный вид программ Windows, а ее размер составляет 15,54 мегабайта.

Даже с его помощью для полного освоения всего функционала потребуется не один месяц кропотливой работы, но для разработки электрических схем осваивать 3D формат не нужно. После чего можно начинать работу. Для начала работы необходимо скачать и установить не только программу, но и библиотеку с элементной базой. Рисуем схемы в sPlan

Симулятор – конструктор электронных схем “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов. Конструктор электрика отлично подходит для начала изучения основ электроники.

Выводы по программе “Начала электроники”

Для начинающих радиолюбителей это просто замечательная программа, простая и написанная на русском языке, на которой можно научиться многим операциям со схемами, мультиметром и осциллографом. Пригодится она и для разработки оптимальных решений для электрических плат. программу “Начала электроники”

Для продвинутых задач нужны другие программы, которые также есть в интернете. Одна из популярных – Workbench Electronic.

Возможности

В первую очередь следует разобрать список возможностей нашего приложения. Понятно, что все функции в рамках небольшого обзора перечислить не получится, но основное все же выделить стоит:

• Создание электрических и электронных схем любого уровня сложности.
• Мы можем использовать произвольный элемент из интегрированных в программу библиотек стандарта ГОСТ. После добавления в рабочую область каждую деталь получится настроить.
• Любой готовый результат можно сохранить в одном из популярных форматов. Это дает возможность без труда просматривать схемы даже на телефоне.
• Линии, которые в данном софте являются токопроводящими дорожками, можно рисовать под любым углом.
• Естественно, поддерживается и печать принципиальной схемы.
• Любой элемент, который будет добавлен на схему, можно двигать или автоматически прикреплять к невидимому полю сетки, которая выравнивает все детали, логически расставляя их по местам их. Поддерживается добавление любых объектов, включая картинки.
• Присутствует огромная база готовых деталей. Это и транзисторы, и пакетные выключатели, и резисторы, и любые другие элементы электрической цепи.
• Есть режим имитации подключения напряжения, соответственно, мы можем снять напряжение, ток и другие характеристики схемы на любом ее участке.
• Рабочая область может быть увеличена или уменьшена. Делать это лучше всего при помощи «горячих» клавиш. Например, если вам нужно приблизить деталь и аккуратно подключить ее к другому элементу, вы жмете кнопку и картинка увеличивается до нужного масштаба.

После того как основные возможности sPlan 8.0 были рассмотрены, мы переходим к обзору списка соответствующих сильных и слабых сторон.

Интерфейс продукта sPlan 7.0.

После установки и запуска откроется такое окно.

Это и есть основное окно для нашей работы, где мы будем создавать электросхему.

Начнем знакомство с верхней панели

Нажимаем на вкладку «Файл» и перед нами открывается меню.

• Выбираем необходимое нам действие: Создать новый лист, Открыть лист (схему), Сохранить, Сохранить как. Здесь все просто и разобраться с этим можно без труда.
• Открываем «Чертежи (*.spl7)», и смотрим, что скрывается за этой надписью.

Здесь расположены заготовки для чертежей электросхем и рамки для листов формата А4.

• Экспорт. Представляет собой функцию по экспорту файлов, благодаря которой чертеж или схему можно сохранить в одном из форматов на выбор: EMF, GIF, SVG, BMP или JPG.

При передвижении рычажка «Качество» вправо, качество и размер созданного рисунка будет увеличиваться. Оптимальный вариант изображения здесь подбирается индивидуально пользователем.

Печать. Функция позволяет произвести распечатку созданной схемы.

Версия 7 программы sPlan отличается от предыдущих наличием возможности распечатки баннера, т.е. распечатки рисунков любых размеров, как на одном листе, в зависимости от размеров вашего принтера, так и на нескольких листах в различных форматах (А2, А3), с возможностью авторазрезки чертежа на части и печати частей с учетом заданного нахлеста, для последующего соединения отдельных листов в одну схему.

Оставшиеся пункты (“Правка”, “Лист”, “Штамп”, “Сервис”, “Настройки”, “Элемент”, “Справка”), думаю, описывать нет надобности.

AutodeskAutoCad

Бесплатная версия программы доступна только для образовательных целей. Профессиональные версии, предназначенные для коммерческого использования, стоят не одну сотню тысяч рублей. Прежде всего ориентированная на профессиональных пользователей, программа предназначена для создания официальной документации, составления схем, детального рисования проекта, разработки подробного плана дома.

Кроме двухмерной графики, есть доступ к трехмерным моделям создаваемых чертежей на любой стадии их готовности. Огромное количество библиотек, приложений, дополнений и настроек превращают AutoCad в профессиональный инструмент инженеров и архитекторов.

Интерьер коттеджа созданный в AutodeskAutoCad

Разобраться слету пользователям без профильного образования вряд ли удастся, серьезным подспорьем не смогут стать даже многочисленные уроки, представленные в текстовом и видеоварианте.

T-Flex Cad

Программа имеет бесплатную версию и предназначена как для работы с двухмерными, так и трехмерными изображениями. Обладает широкими возможностями и исчерпывающим набором функций для рисования схем и планов дома для большой семьи. Создавать можно как отдельные элементы, так и целое здание с разрезом всех фасадов и этажей. Акцент разработчики T-Flex Cad сделали на автоматизации всех процессов. Проектирование осуществляется достаточно быстро, точно и с минимальным количеством возможных ошибок. Создание параметрических моделей — вот наилучшее использование для программы.

T-Flex Cad обеспечивает полную поддержку ЕСКД и зарубежных стандартов.

Создание планировки квартиры в программе T-Flex Cad

Элементы модели связываются между собой параметрическими и геометрическими отношениями. К преимуществам программы относятся:

• Мощное геометрическое ядро;
• Удобство работы со сборками любой сложности;
• Единый формат файлов;
• Развитые средства инженерного анализа;
• Возможность создания собственных библиотек элементов;
• Коллективная работа над проектами;
• Интеграция;
• Автоматизация;
• Оформление чертежей в соответствии со стандартами.

Эти особенности T-Flex Cad превращают ее в достойного конкурента AutoCad в планировке домов, но значительно более простого и понятного.

NanoCAD

Это бесплатная версия известной во всем мире программы AutoCad.

Так выглядит интерфейс программы NanoCAD

Она разработана российскими специалистами, поэтому проблем с русским интерфейсом нет, а также все хорошо с работой по ГОСТам и СНИП.

Она предназначена для рисования различных схем и проектов, редактирования уже построенных чертежей. Технология интеллектуального чертежа позволяет быстро и оперативно создавать сложные проекты, не тратя времени на соответствующее оформление объектов. Программа имеет множество приложений, позволяющих осуществлять работу, связанную с проектированием и построением схем и чертежей в различных сферах.
