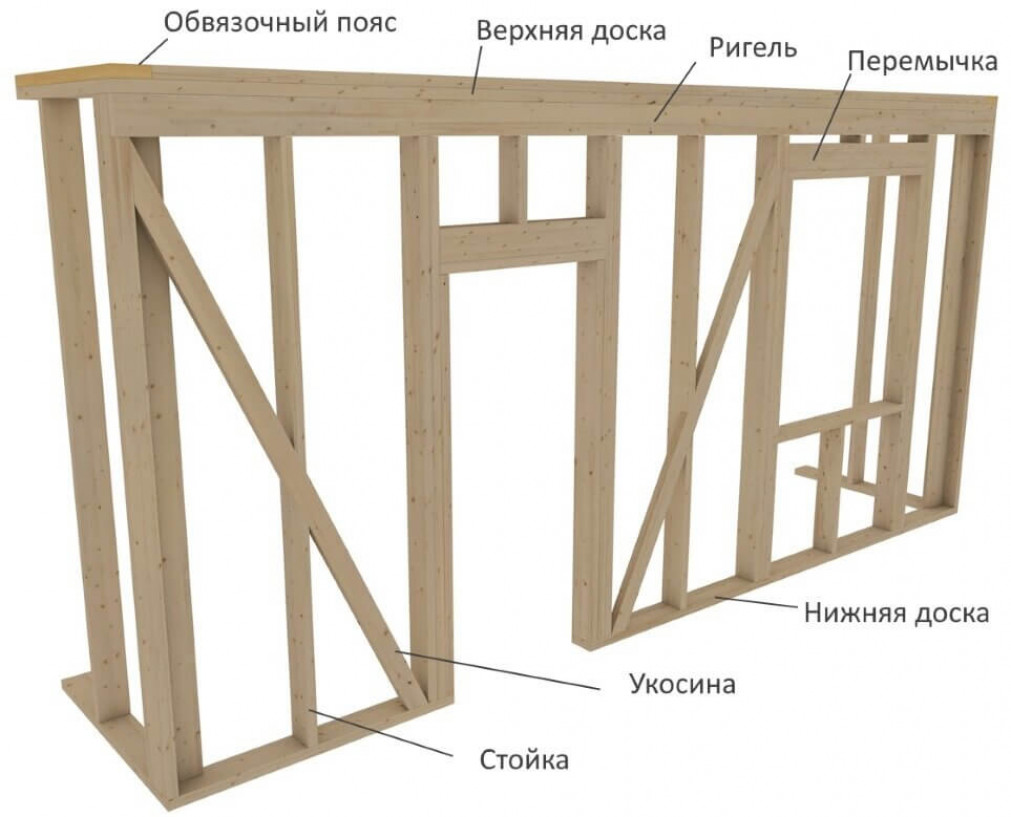

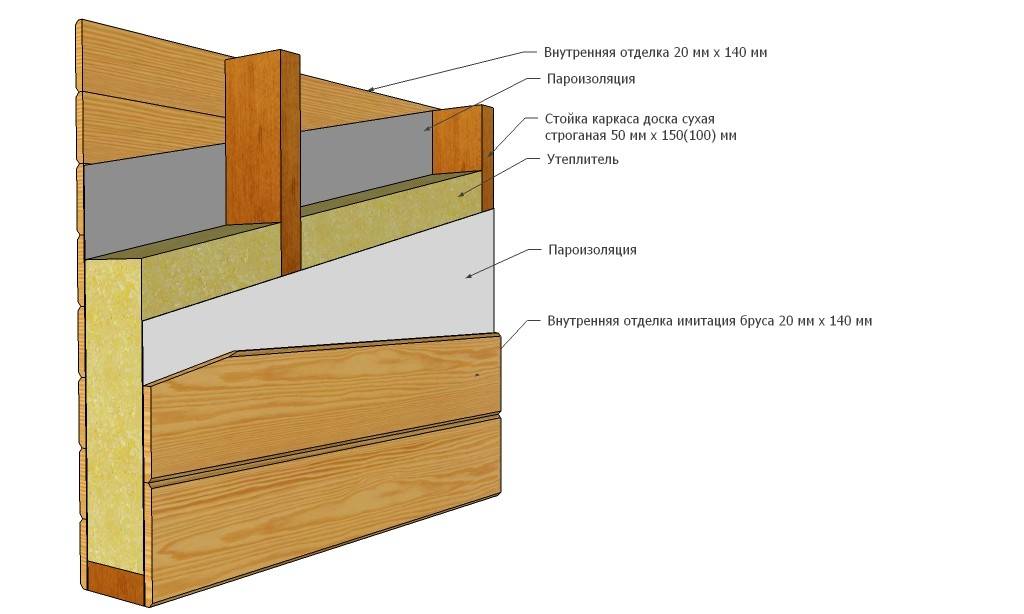

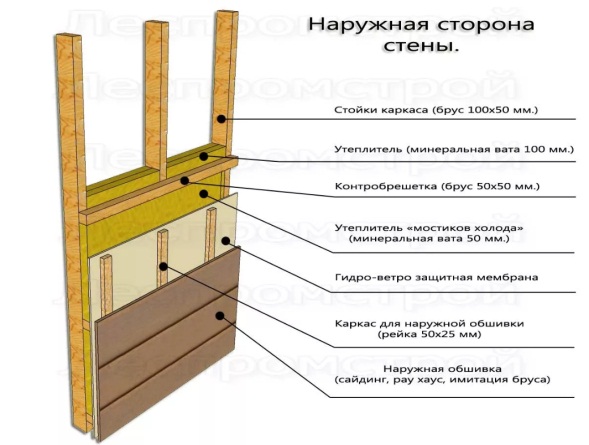

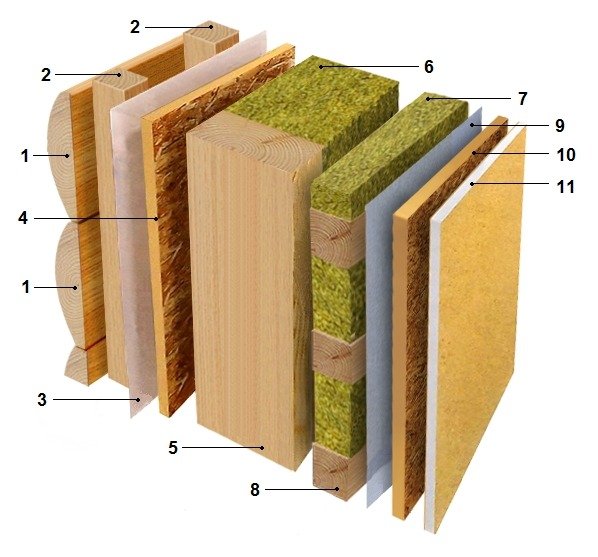

Как устроена конструкция стены каркасного деревянного дома: обзор и типы

Архитектура дома: индивидуальный подход

Крыша каркасного дома может быть обшита любыми материалами которые пришлись по душе застройщику. Главное, что бы этот процесс был выполнен с соблюдением всех норм и правил.

При проведении строительства зданий каркасно-рамочного типа нет никаких ограничений на изготовление собственной архитектурной формы. Такие ограничения действуют при монтировании щитовых зданий, причиной стали заводские щиты, правда, это весьма условное ограничение.

Одной из особенностей конструкции подобных каркасных зданий считается тот факт, что все прокладываемые коммуникации легко спрятать в стене. Для этого нет необходимости прокладывать особые ниши, монтировать короба. Единственное ограничение – в нишах стен не должны быть проложены водопроводные сети.

Каркасный дом отличается небольшим весом, поэтому давление на грунт намного меньше, чем то, которое создает рубленый дом, ориентировочно на 35%. Следовательно, можно закладывать более легкий фундамент, проводить строительство в тех районах, где имеются слабонесущие грунты, например болотистая почва.

Если выстроенный каркасный дом рассчитан только на летний период, нет необходимости сильно переживать, даже без отопления в холодный период стены дома останутся не поврежденными. Жесткий каркас охраняет стены дома.

К отрицательным качествам каркасных домов относятся следующие:

1. Невозможно проводить перепланировку дома.
2. Маленький срок эксплуатации.
3. Прохладно в зимнее время.
4. Не достаточно хорошая звукоизоляция.

Детали монтажа

Процесс возведения каркасного дома не требует использования специальной техники и занимает, в среднем, 1-2 месяца. Чаще предпочтение отдается постройке такого дома своими руками. Это убережет от лишних расходов на команду строителей и гарантирует качественное выполнение всех работ. Для каркасного дома делается неглубокий фундамент, а после этого работа проходит по следующему плану:

• Устанавливаем нижнюю обвязку. К фундаменту с помощью анкеров крепится брус;
• Монтаж чернового пола. Также укладывается гидроизоляция и СИП панели;

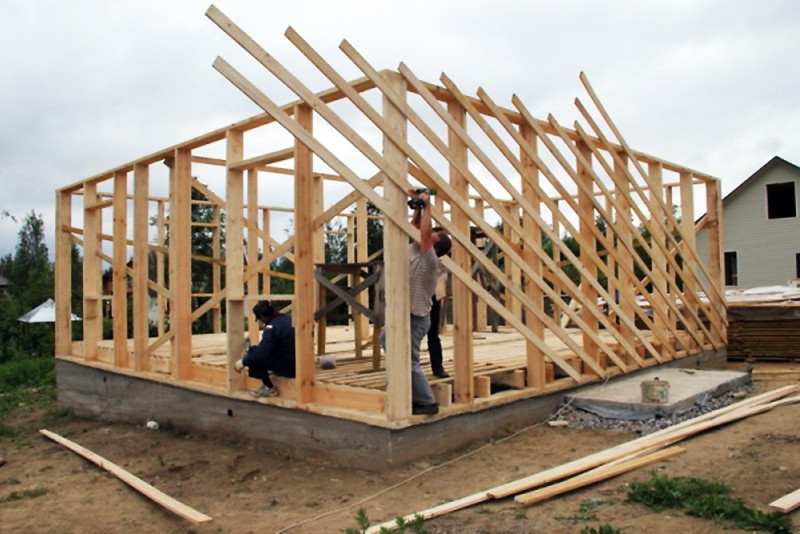

• Монтируем каркас стен, выставляем угол и соединяем заранее подготовленные стены вместе;
• Монтируем несущие стены;
• Установка перекрытий;
• Монтаж крыши;
• Завершающие работы: декоративная отделка стен.

Для строительства каркасных домов используется деревянный брус либо металлический профиль.

Хоть деревянная конструкция и легкая, профессионалы не рекомендуют возводить здания более 2-х этажей. Для каркасных домов делают легкий фундамент, который может не выдержать более тяжелую конструкцию и начнет разрушаться.

Преимущества каркасного строительства:

• Надежность долговечность постройки;
• Допускаются несерьезные ошибки во время строительства, это не отразится на состоянии конструкции в целом;
• Работы можно проводить круглый год;
• Экологически чистое и «дышащее» помещение;
• Короткие сроки на строительство;
• Пожаробезопасность: дерево обрабатывается специальным средством и практически не горит.

Устройство пола и лаг

Технология монтажа пола в каркасном доме во многом зависит от выбранного типа фундамента. В качестве материалов для полов чаще всего выбирают хвойное дерево. Это экологично и практично с точки зрения экономии. Также часто выбирают дуб или осину, эти породы дерева отличаются отличными показателями прочности и долговечности, но более дорогостоящие.

Важно! Дерево должно быть хорошо просушенным! Из-за воздействия атмосферы доски могут уменьшиться в размерах, что приведет к образованию трещин и зазоров в полу. Лаги пола, это прочные деревянные доски, которые монтируются к нижней обвязке каркасного дома

Как и для самого пола, предпочтительнее выбирать дуб, он надежнее, но в целях экономии, чаще выбор падает на хвойные деревья

Лаги пола, это прочные деревянные доски, которые монтируются к нижней обвязке каркасного дома. Как и для самого пола, предпочтительнее выбирать дуб, он надежнее, но в целях экономии, чаще выбор падает на хвойные деревья.

Для каркасного дома характерно обустройство чернового и чистового пола. В первую очередь монтируются лаги пола. В качестве чернового пола, как правило, используются ОСП панели или доски. Они монтируются к нижней части лаг. На черновой пол укладывают гидроизоляционную мембрану и утеплитель, чаще всего минеральную вату (для полов можно использовать сыпучий утеплитель, вроде эко-ваты, керамзита или экструдированного пенополистирола).

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

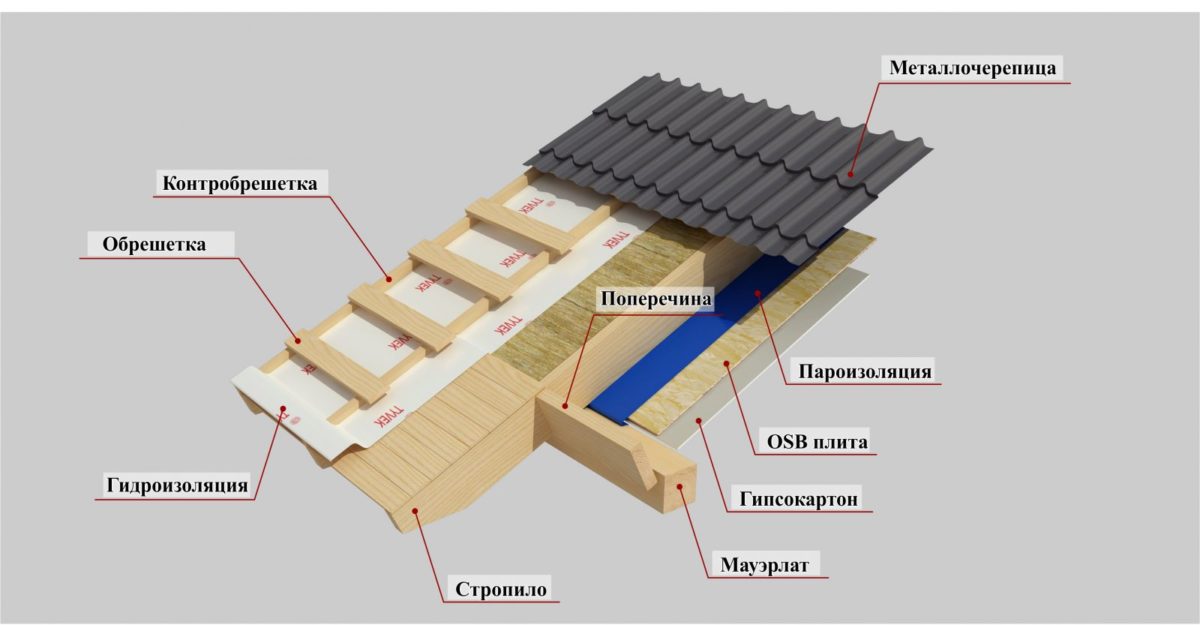

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

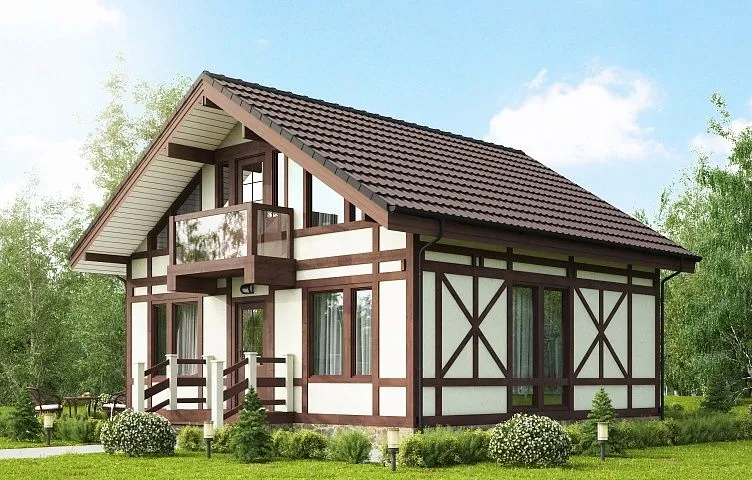

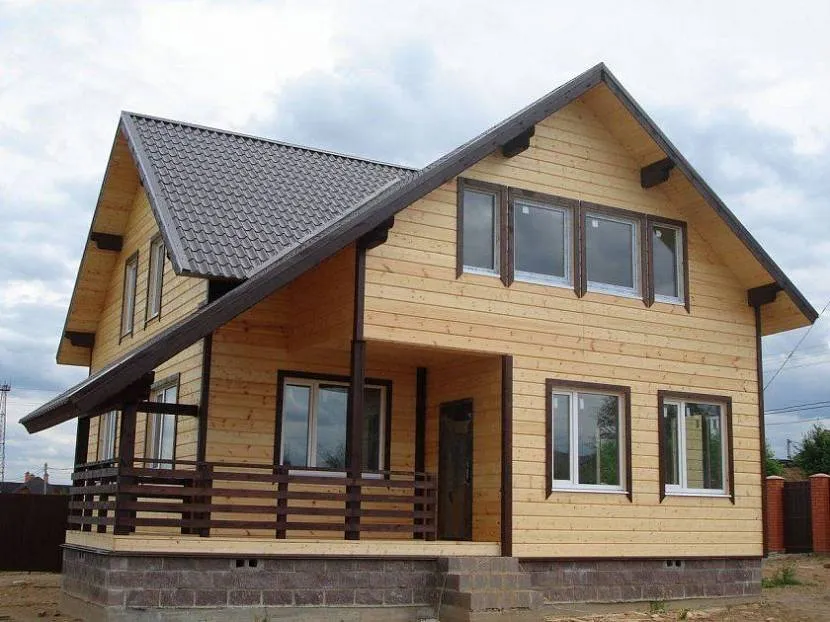

Каркасный дом с балкономИсточник vash-remontik.ru

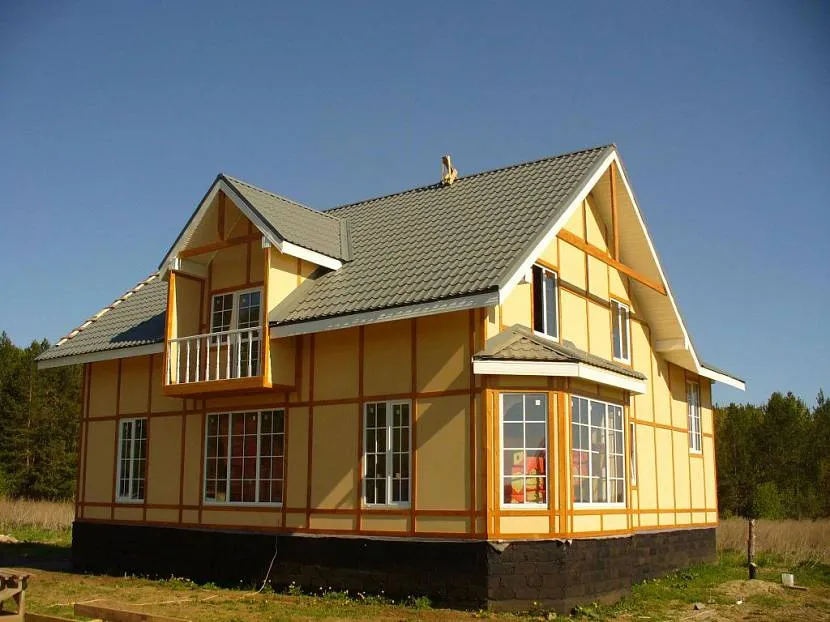

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

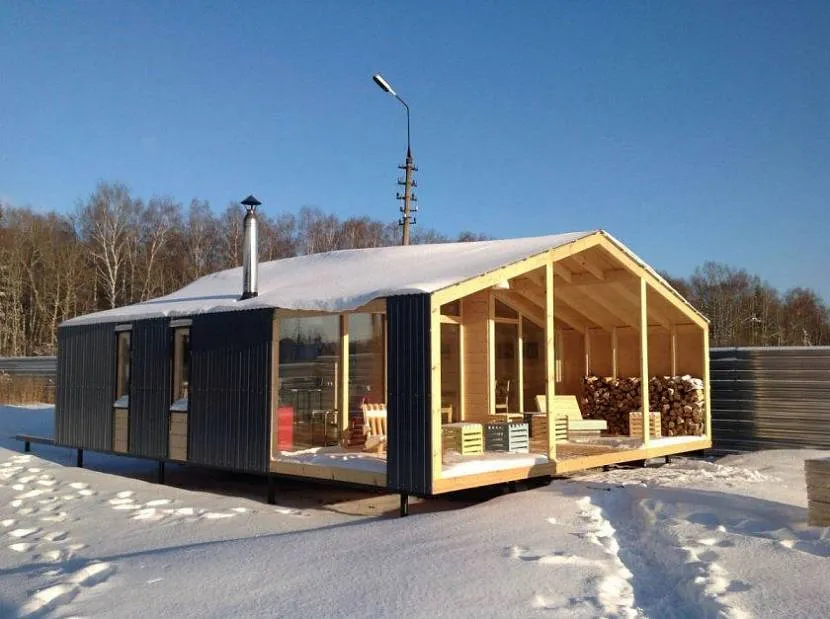

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Верхняя обвязка

Этот брус необходим, чтобы равномерно распределить вес кровли и снеговой нагрузки, передаваемый стропилами, на стены. Чтобы упростить работу своими руками верхняя и нижняя обвязка изготавливаются из одного и того же материала одинакового сечения. Скрепление балок между собой происходит так же как и в предыдущем случае.

Схема верхней обвязки каркасного дома

Крепление обвязки к стойкам каркаса

Крепление может осуществляться с помощью врубок или стальных уголков. При использовании первого способа необходимо заранее вычислить высоту стоек с учетом врубки.

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

В обвязочном брусе под каждую стойку предусматриваются специальные пазы, при этом они должны совпадать с пазами для крепления стоек в нижней обвязке. Дополнительно конструкция фиксируется гвоздями. При креплении своими руками с помощью уголков стойки фиксируются саморезами.

Крепление стропил к верхней обвязке

Мауэрлат воспринимает вертикальную и горизонтальную нагрузку от стропильной системы. Горизонтальную он равномерно распределяет на стены. Горизонтальная нагрузка – это распор. Закрепление чаще всего выполняется врубкой. После чего конструкция дополнительно фиксируется двумя гвоздями с обеих сторон. Можно предусматривать закрепление с помощью уголков.

Монтаж стропил к верхней обвязке

При выполнении обвязки каркасного строения своими руками требуется в обязательном порядке контролировать качество исходного материала и надежность соединений.

Это гарантирует надежность и долговечность конструкции. При соблюдении технологии брус надежно свяжет все отдельно стоящие элементы каркаса в единую прочную систему и обеспечит устойчивость стоек стен и равномерное распределение нагрузки на фундаменты от дома и на стены от кровли.

Технология строительства каркасного дома достаточно проста, однако всё равно в ней необходимо учитывать некоторые важные нюансы

Например, важной задачей является обвязка фундамента (нижняя обвязка каркасного дома) и верхняя обвязка, со стороны крыши, которую, кстати говоря, легко сделать и своими руками. Если сделать обвязку тех же винтовых свай неправильно, то каркасная конструкция начнёт относительно быстро разрушаться, что существенно сократит срок службы всего дома. А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени

А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени.

Монтаж крыши

Монтаж крыши — завершающий этап строительства каркасного дома. Ее форма и размеры полностью зависят от желания хозяев, иногда на это могут влиять параметры самого здания. Пошаговая инструкция монтажа крыши:

Заранее подготовьте схему стропильной системы. Расстояние между стропилами определяется размером стойки. При этом сечение используемых брусьев будет влиять на размеры пролета. В среднем, для пролета 2,5-5 м расстояние между стропилами делают от 40 до 100 см.

Следующий этап — монтаж стропил. Крепят их с помощью кровельных гвоздей, скоб или уголков. Также для стропил нужна опора, которой может выступать муарлет 1-х10 см. Его необходимо надежно зафиксировать. Далее необходимо соединить стропильные ноги, в чем помогут зубчатые накладки.

Устанавливается обрешетка.

Материалы

Если запланировано строительство деревянного дома, то из древесины должны быть следующие основные элементы:

• брус для закладного венца, верней обвязки и боковых стоек конструкции;
• доски для поперечин и черновой обшивки каркаса;
• бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, внутренней и внешней отделки стен дома, пароизоляции, утепления.

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит?

Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия.

Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой.

По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники.

В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

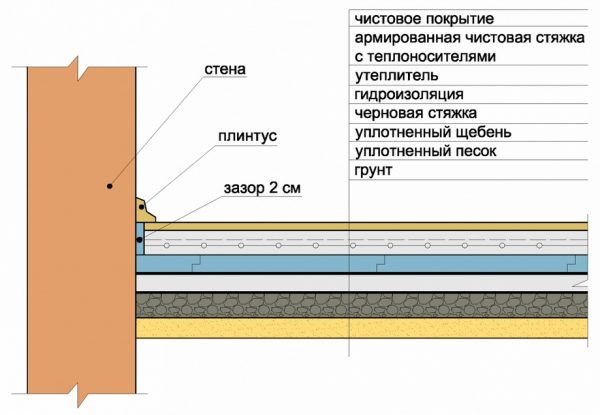

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола.

Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Достоинства

Деревянное каркасное жильё по качественным характеристикам не уступает кирпичным домам, бетонным домам, а по некоторым параметрам их превосходит:

Быстровозводимость. Достигается благодаря не только небольшому весу всех деталей будущей постройки, но их конструктивным особенностям. Отсутствие так называемых мокрых операций позволяет производить отделку в любое время года.

Вариант конструкции двухэтажного каркасного дома

Лёгкий вес дома с использованием жёстких материалов существенно уменьшает вероятность возникновения повреждений от ошибок конструкции, воздействия внешних неблагоприятных факторов. Постройке в меньшей мере грозит неравномерная осадка в результате пучения или сдвига грунта.
Экономия на закладке фундамента. Вес конструкции такой, что не требуется установка мощной, а значит, дорогостоящей фундаментной основы.
Возможность воплощения разнообразных решений, а перераспределение веса не приводит к нарушению целостности, снижению прочности каркасного жилища.
Быстрота прогреваемости всех помещений дома, обеспеченная высокой теплозащитой всего корпуса.
Паропроницаемость стен почти на уровне классических деревянных домов

Она создаёт эффект «дышащего жилища», что очень важно для комфортного проживания.

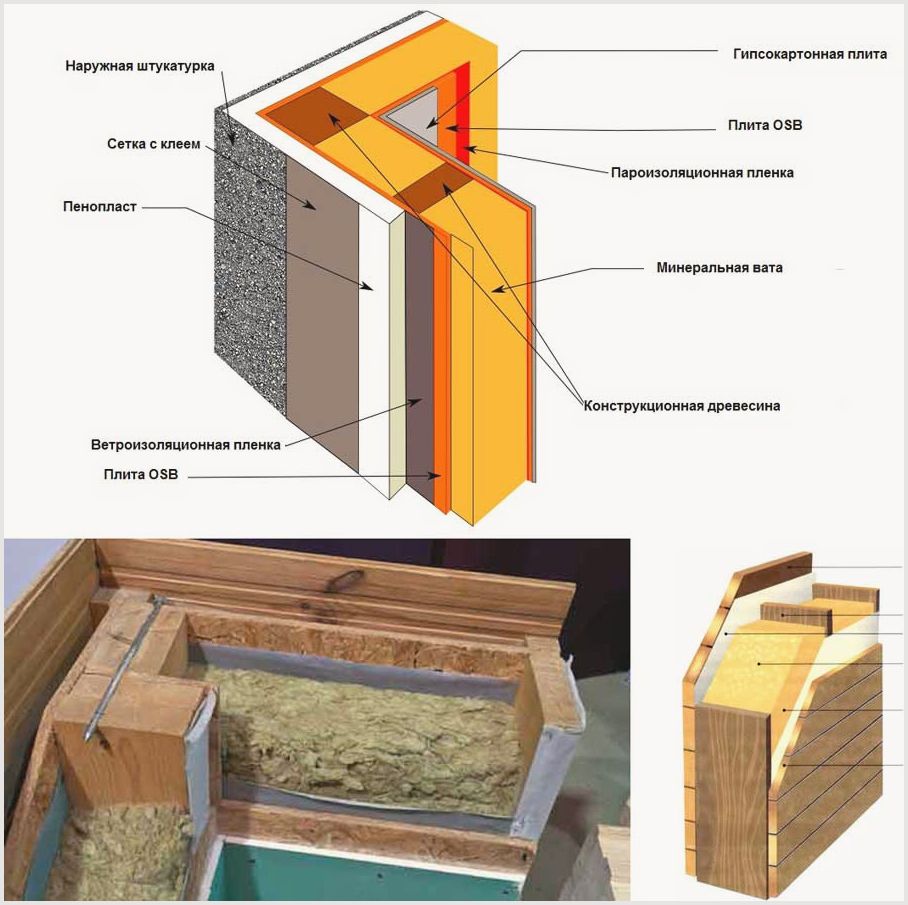

Схема устройства паропроницаемости каркасного дома

Ремонтопригодность. Отремонтировать можно все элементы здания, в том числе фундамент

Лёгкий корпус (обычно меньше 20 тонн) можно поднять домкратом и сделать ремонт фундаментной основы.
Благодаря небольшой толщине стен достигнуто оптимальное соотношение общего пространства, занимаемого зданием, и полезной жилплощади для проживания.
Относительно невысокая стоимость конструкции, привлекательный внешний вид.

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится

Поэтому при возведении дома следует подбирать строительные материалы очень осторожно

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Строительство деревянных домов

Растущий спрос на дома из дерева объясняется высокой скоростью строительства. Деревянный коттедж может служить летней дачей или использоваться для постоянного проживания. Теплый уютный дом, построенный за городом, это отличное место для отдыха всей семьей или встреч с друзьями.

Преимущества строительства из бруса:

• Укладка бруса со сложным профилем обеспечивает плотную посадку элементов, а значит стены не будут продуваться, промерзать.
• Дерево относится «дышащим» материалам, а значит внутри сохраняется комфортный микроклимат, не сыреют стены, углы.
• Точная геометрия элементов, их предварительная подгонка обеспечивают быструю сборку коробки, при которой даже оконные или дверные проемы не требуют доработки.
• Благодаря низкой теплопроводности дерева стены сохраняют тепло зимой, прохладу летом.
• Натуральное дерево сочетается с любыми отделочными материалами, что дает широкие возможности в дизайне фасада и интерьера.
• Благодаря ровной гладкой поверхности бруса стенам не требуется дополнительная отделка.

В нашей компании можно заказать строительство деревянных домов «под ключ» в Москве по уже готовым или по специально разработанным проектам. Второй вариант будет стоить больше, но в индивидуальном проекте будут проработаны нужные характеристики и параметры, учтены все требования заказчика.

В строительстве мы используем:

Оцилиндрованное бревно

Это цельные стволы ели или сосны, прошедшие оцилиндровку. После обработки получаются ровные бревна с одинаковым диаметром. Для защиты материала от гниения, насекомых вредителей, повышения огнестойкости бревна пропитывают антисептиками, фунгицидами, антипиренами.

Плюсы оцилиндрованного бревна:

• соответствие материала проектным размерам по длине, сечению;
• устойчивость к перепадам температуры, влажности;
• высокая тепло- и звукоизоляция.

Профилированный брус

Профилированный брус изготавливают без клеевых составов. Массив дерева в результате обработки фрезой приобретает профиль заданной формы. Замковое соединение типа паз-шип дает плотную укладку брусьев, без щелей и зазоров.

Как сделать нижнюю обвязку

Нижняя обвязка — это деревянный брус, сечение которого бывает двух видов: 150х150 и 200х200. Размер бруса не должен быть меньше толщины стен постройки.

Верхняя часть фундамента может изготавливаться из металлопроката, но здесь есть несколько минусов:

1. Большой вес, который оказывает сильную нагрузку на фундамент. За счет этого потребуется больше финансовых вложений, дабы усилить фундамент.
2. Из-за большого веса конструкции появляются сложности с самостоятельной установкой.
3. Высокая стоимость изделий.

Важно! Дерево и сталь обладает разными характерными свойствами, поэтому их лучше не совмещать

Крепление обвязки к фундаменту

Для обвязки фундамента каркасного дома мы используем анкеры с диаметром 12-16 мм. Длина подбирается так, чтобы хорошо закрепить брус. Оптимально будет, если он войдет в дерево не менее, чем на 9-10 см. Лучше всего, если крепление будет сквозное. Для крепления бруса к сваям мы используем болты или шпильки с диаметром не менее 12 мм.

Важно! Крепления следует обрабатывать антикоррозийным составом. Этапы нижней обвязки каркасного дома на свайном или столбчатом фундаменте

Этапы нижней обвязки каркасного дома на свайном или столбчатом фундаменте

1. Перед тем, как начать работу, мы делаем гидроизоляционный слой между фундаментом и обвязкой. Это может быть битумный слой, рубероид и прочее.
2. Далее раскладываем материал, из которого будет сделана обвязка.
3. Если мы используем брус, то метод раскладки будет – «в пол дерева» или «угловой стык».
4. С помощью анкеров или резьбовых шпилек скрепляем ее с ростверком или со сваями.
5. Проверяем горизонталь поверхности с помощью уровня.
6. В местах соединения углов устанавливаем оцинкованные уголки, болты, шурупы или гвозди.
7. Устанавливаем и крепим лаги.

Обвязка дома на ленточном фундаменте

Обвязка фундамента такого типа производится следующим образом:

1. Раскладываем и закрепляем гидроизоляцию.
2. Создаем гнезда для соединения углов.
3. Крепим обвязку на болты, анкеры или скобы.
4. С помощью дополнительных креплений усиливаем прочность углов.
5. Проверяем ровность поверхности.
6. Если имеются отклонения от уровня, то производим коррекцию с помощью подкладов или клиньев.

Как соединить обвязочный брус

Особое внимание следует уделить креплению верхней части фундамента в углах и местах, где соединяется внутренняя и наружная стена. При строительстве длинных зданий, возможно, потребуется соединить брусья по длине

Есть три способа такого соединения:

1. Соединение «в пол дерева» или «в лапу». Таким способом можно нарастить длину.
2. Чтобы соединить внутренние и наружные стены можно использовать способ «ласточкин хвост». Хотя он считается наиболее сложным.
3. Для углов отлично подойдет «коренной шип».
4. Наименее надежный, но наиболее простой способ – соединение «встык».

Чтобы выпилить соединения для бруса, можно использовать ножовку по дереву, бензопилу либо плотницкий топор.

Последовательность работ

1. Для начала на горизонтальной и вертикальной части бруса мы наносим разметку, где требуется произвести вырубку. Ширина горизонтального пропила равна его стороне, а глубина по вертикали – половине стороны бруса.
2. Выпиливаем по вертикальной разметке с двух сторон.
3. Шина бензопилы располагается для горизонтальной разметки.
4. В результате мы получаем распил, который позволяет прочно соединить брусья.

Строительство пола каркасного дома

Обвязка может служить одним из составляющих пола. Несущими балками у нас будут брусья, между которыми закладываем утеплитель. Поверх всего монтируем пирог первого этажа. Выбирая толщину утеплителя (бывает 150 и 200 мм), мы отталкиваемся района, где производится строительство.

Варианты установки половых лаг на обвязку каркасного дома:

1. С опорой на дополнительный брусок, который прикреплен к обвязке.
2. Закрепляем металлические уголки или пластины.
3. Устанавливаем на саму обвязку с опорой на нее. Это позволяет создать прочный пол.

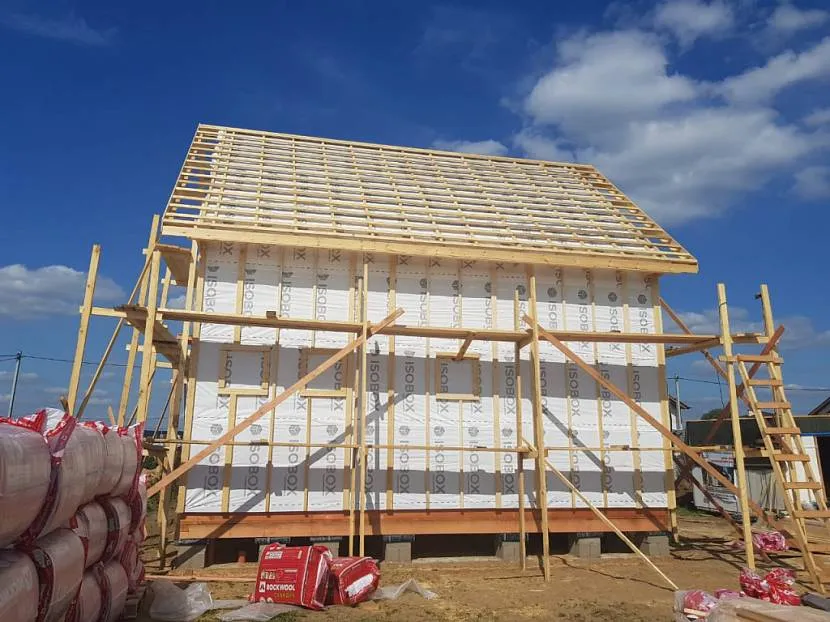

Обрешетка каркасного здания

Продолжение монтажа вертикальных и горизонтальных балок-стоек — монтаж обрешетки. Это может быть горизонтальный крепеж или косая обрешетка. Многие застройщики предпочитают косой крепеж в силу того, что диагонально расположенная обрешетка дополнительно укрепляет каркас и минимизирует проникновение потоков воздуха из дома на улицу и наоборот.

Горизонтальные доски крепятся к каркасу на расстоянии ≤ 20 см друг от друга, косая обрешетка крепится под углом в 45° с промежутками между досками ≤ 25 см. Любой тип обрешетки крепится на саморезы.

Обрешетка кровельного перекрытия не должна провисать, поэтому расстояние между балками перекрытия соблюдается в пределах 60 см. балки перекрытия соединяются со стропильной системой железными шпильками-скобами. Для перекрытия 1-го этажа рекомендуется установить деревянные подпорки из бруса, перекрытие 2-го этажа может обустраиваться без дополнительного укрепления.

Диагональная (косая) обрешетка

Делаем нижнюю обвязку дома и черновой пол

Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.

Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).

Нижнюю обвязку проводят так:

1. Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
2. Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
3. Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
4. Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
5. Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.

Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:

1. Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
2. Прикрепляют балки к обвязке теми же металлическими уголками.
3. Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
4. Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.

Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.
