Пример. Расчет водяного теплого пола.

Условия задачи:

Теплый пол выполнен трубой из сшитого полиэтилена по размерам, указанным на схеме:

В таблице Excel собраны все численные значения основных исходных данных — температуры, размеры, коэффициенты теплопроводности материалов и др.:

Требуется:

1. Найти среднюю температуру теплоносителя (воды в трубах) t_т, при которой температура поверхности пола будет нагрета до заданной t_пв=25 °C.

2. Найти температуру потолка нижерасположенного помещения t_пн.

3. Вычислить удельную мощность теплового потока вверх от пола q_ви вниз от потолка q_н.

Решение:

Сложность решения заключается в том, что для расчета температурного поля в Agros2D необходимо в исходные данные ввести значения коэффициентов конвективной теплоотдачи на границах раздела сред:

α_кв – коэффициент конвективной теплоотдачи на верхней поверхности (пол – воздух);
α_кн – коэффициент конвективной теплоотдачи на нижней поверхности (потолок – воздух);
α_т – коэффициент конвективной теплоотдачи на внутренних стенках труб (труба – вода).

Но эти коэффициенты зависят от температур поверхностей, которые нам не все известны! В таких случаях расчет ведут методом последовательных приближений.

1. По заданной температуре поверхности t_пв=25 °C вычисляем в Excel однозначно коэффициент α_кв:

2. Очевидно, что температура потолка нижележащего помещения находится в интервале: 18<t_пн<25 °C. Полагаем в первом приближении, что температура нижней поверхности равна t_пн=20 °C и определяем α_кн:

3. Полагаем в первом приближении, что средняя температура воды в трубах равна t_т=35,2 °C. Задаем давление p_т и среднюю скорость движения воды w и вычисляем α_т:

4. Таким образом, с помощью программ в Excel определены дополнительные исходные данные, необходимые для выполнения расчета температурного поля в Agros2D в условиях первого приближения:

5. Выполняем расчет температурного поля теплого пола в Agros2D:

Принятые в первом приближении температура нижней поверхности плиты t_пн=20 °C и средняя температура воды в трубах t_т=35,2 °C подтверждены расчетом в Agros2D.

При:

t_вв=20,0 °C, t_вн=18,0 °C, t_т=35,2 °C,
α_т=3340 Вт/(м2*К), α_кв=3,106 Вт/(м2*К), α_кн=0,840 Вт/(м2*К);

результаты в Agros2D весьма близки к заданным и принятым значениям:

температура поверхности пола t_пв=298,1 К=24,95 °C,
температура нижней поверхности плиты t_пн=293,2 К=20,05 °C.

Дополнительные приближения не требуются.

Ответ:

1. Для обеспечения температуры поверхности пола t_пв=25 °C средняя температура воды в трубах должна быть: t_т=35,2 °C.

2. Температура нижней поверхности перекрытия: t_пн=20,0 °C.

3. Удельная мощность теплового потока:

вверх от пола: q_в=41,91 Вт/м2 (Excel), q_в=41,68 Вт/м2 (Agros2D);
вниз от потолка: q_н=11,86 Вт/м2 (Excel), q_н=12,01 Вт/м2 (Agros2D).

*Суммарная удельная мощность теплового потока:

q≈q_в+q_н≈54 Вт/м2

Полная мощность (на всё помещение):

N=B*L*q=3*6*54=972 Вт

Расход воды:

G=ρ*w*π*d2/4=995*0,6*3,14*0,0132/4≈0,079 кг/с

Перепад температуры теплоносителя:

Δt_т=N/(G*c_p)=972/(0,079*4176) ≈3,0 °C

Температура воды на подаче:

T₁=t_т+Δt_т/2=35,2+3/2=36,7 °C

Температура воды на обратке:

T₂=t_т-Δt_т/2=35,2-3/2=33,7 °C

Совет:

Так как коэффициент конвективной теплоотдачи от воды к внутренней стенке трубы α_твсегда на 2-3 порядка больше коэффициентов естественной конвективной теплоотдачи на границах поверхность – воздух α_кв, α_кн, то его влияние на процесс не столь значительно. Поэтому при последовательных приближениях следует в первую очередь поточнее определить температуру воды t_т, обеспечивающую температуру верхней поверхности пола t_пв, а затем найти температуру нижней поверхности t_пн, и подтвердить (проверить) все значения расчетом в Agros2D.

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Смотрите это видео на YouTube

Что входит в учет плана:

план здания (с учетов всех этажей);
материал пола, стен, окон и дверей;
желаемая температура в обогреваемом помещении;
расположение коллекторов и нагревательного котла;
детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
средняя температура окружающей среды зимой;
наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

Примерная площадь для 1 контура должна быть более 15 кв. м.
В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
Минимальный радиус загиба трубы равен 5 её диаметрам.
Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

Смотрите это видео на YouTube

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

ViSoft Premium

Это специализированное программное обеспечение для проектирования ванных комнат для профессионалов. Одна из функций — раскладка плитки. В базе большое число образцов — почти 39 тысяч видов плитки от разных производителей (на момент написания статьи их 362). Проект раскладки разрабатывается на основе образцов, которые есть в базе, новые вносить нельзя.

Есть и русифицированная версия

Вот вкратце возможности программы:

Выбранные образцы плитки автоматически расставляются на указанной площади.
Есть возможность просмотреть другие варианты раскладки.
Для создания интерьера ванной можно выбрать сантехнику из огромной базы. При этом комплекты составляются автоматически. При необходимости их можно корректировать.
В процессе создания проект можно разворачивать в любом направлении, оценивая результат с разных точек.
Сделать «снимки» полученного результата.

Есть два режима работы:рисунок и эскиз. В режиме рисунок создается черно-белое изображение, которое впоследствии можно «заливать» различными цветами. Режим эскиз — сразу с цветом.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

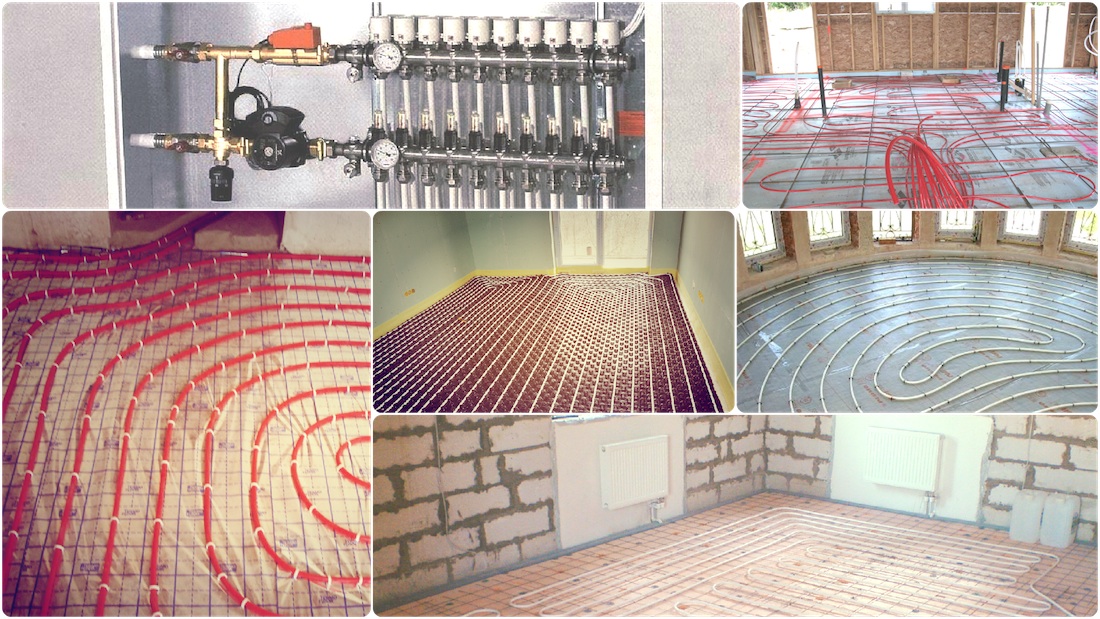

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Комплектация

Теплый гидравлический пол Валтек состоит из таких деталей:

Трубы. Можно использовать металлополимерные изделия или магистрали из полиэтилена сшитого типа большого давления.
Компоненты монтажа. К ним можно отнести теплораспределительные пластины, маты с фиксаторами и подложки из теплоизоляционного материала.
Управление работой системы выполняется при помощи термостатов, узла смешивания и термостатических клапанов. Они все ставятся на коллекторном блоке, он является основным узлом управления.
Автоматика. Нужна для дистанционного регулирования режима температур с учетом показаний нагрева пола воздуха в помещении.

Все перечисленные выше комплектующие есть в ассортименте товаров компании. Для правильности подбора следует рассмотреть каждую группу по отдельности.

Советы профессионалов

Перед установкой гидроизоляционного полотна необходимо хорошо очистить поверхность и убрать весь мусор. Также не допускается наличие сколов и трещин – их необходимо заделать перед началом работ.

Изоляция должна быть уложена встык либо внахлёст. Места соединений стоит заклеить широким скотчем. В участках прилегания стен также можно оставить немного изоляции, которая в дальнейшем будет накрыта стяжкой. Весь черновой пол необходимо скрыть изоляционным материалом.

Планки крепления труб устанавливаются на одинаковом расстоянии (50-70 см), перпендикулярно к стене, где будет размещаться коллектор.

Коллектор монтируется до того, как укладываются трубы. При его установке необходимо убедиться, что поверхность выдержит необходимые нагрузки: вес самого оборудования и всех соединительных элементов.

Для предотвращения образования трещин в больших помещениях профессионалы разделяют площадь обрабатываемой поверхности на сегменты с помощью демпферной ленты. Труба подачи подключается только по направлению от коллектора.

В обязательном порядке необходимо проводить испытание готовой конструкции трубопровода. Проверка осуществляется под давлением не менее 5 атмосфер и сроком не менее одного дня. В момент заливки стяжки систему отключают.

Даже при самостоятельной установке тёплого водяного пола есть работы, которые лучше доверить узкому специалисту. Например, подключение коллектора после насоса котла и перед другими радиаторами должно осуществляться только профессионалами. Установку термостатов также лучше доверить специалисту.

Монтаж водянного теплого пола вы можете посмотреть в этом видео.

Программа для расчета теплого пола

Улитка – быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по
сетке, которая задается при создании нового проекта –
и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать
произвольных изгибов, невозможных при выполнении работ.

Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты.
Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения,
набросывет петли теплых полов и получает предварительную смету — то есть все очень оперативно.

Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но
требуют длительного обучения — для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате
нужно не один год осваивать эту систему!
При создании петли указывается цвет, толщина линии — важные трассы делаются легко различимыми.
В программе придусмотрена динамическая смета — при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы — вывод проекта на печать на любое количества страниц.
Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах
которые можно склеить и получить большую схему.
Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе:
каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.

После получения регистрационного ключа пользователь будет иметь доступ к своим проектам
с любого компьютера где установлена данная программа и где есть выход в интернет.
В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

+ 29°С – для жилых помещений (спальни, гостиной, кабинета);
+ 33°С – для помещений с повышенной влажностью (санузла, кухни);
+ 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w_,м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

L – искомая длина трубопровода, м;
F – полезная площадь пола отапливаемого помещения, м2;
b – шаг (частота прокладки) витков, м;
N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Нюансы подсчета с учетом разных схем укладки

Среди схем укладки специалисты выделяют такие:

Змейка последовательная. Такая методика используется в достаточно небольших помещениях: коридорах, проходах, отдельных прямоугольных частях большой комнаты. Преимущества способа — простой монтаж, лёгкость регулировки расхода трубы увеличением её шага расположения. Среди недостатков стоит выделить то, что помещения прогреваются неравномерно. Но это несущественно в комнатах небольшой площади.

Двойная и угловая змейка

Используется даже в больших помещениях.
Внимание
Преимущества — удобство применения в прямоугольных и многоугольных комнатах, равномерный прогрев помещений. Основной недостаток — сложный монтаж.

Улитка

Этот способ наиболее популярен. Такой метод можно применять в больших помещениях. Преимущества — удобство его использования в квадратных комнатах, равномерность теплоотдачи. Основный недостаток — сложность монтажа: из-за этого непрофессионалы допускают ошибки при установке.

При выборе способа укладки необходимо оценивать преимущества и недостатки. Если это делать, в результате можно получить хорошую отопительную систему, которая выгодно заменит классическое размещение батарей под окнами по периметру помещений.

Правильный расчет водяного теплого пола, программа для домашнего мастера. Программа для укладки теплого водяного пола онлайн

ПолПрограмма для укладки теплого водяного пола онлайн

Улитка – быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов. Полезна как профессионалам так и самостоятельным строителям. Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ. Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться. Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения – для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему! При создании петли указывается цвет, толщина линии – важные трассы делаются легко различимыми. В программе придусмотрена динамическая смета – при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы – вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.

Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов. После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет.

В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

xn—–8kcrdunc0agdpocn2fwc.xn--p1ai

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Как уложить кабель теплого пола, определение шага

Терморегулятор для водяного теплого пола

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.
