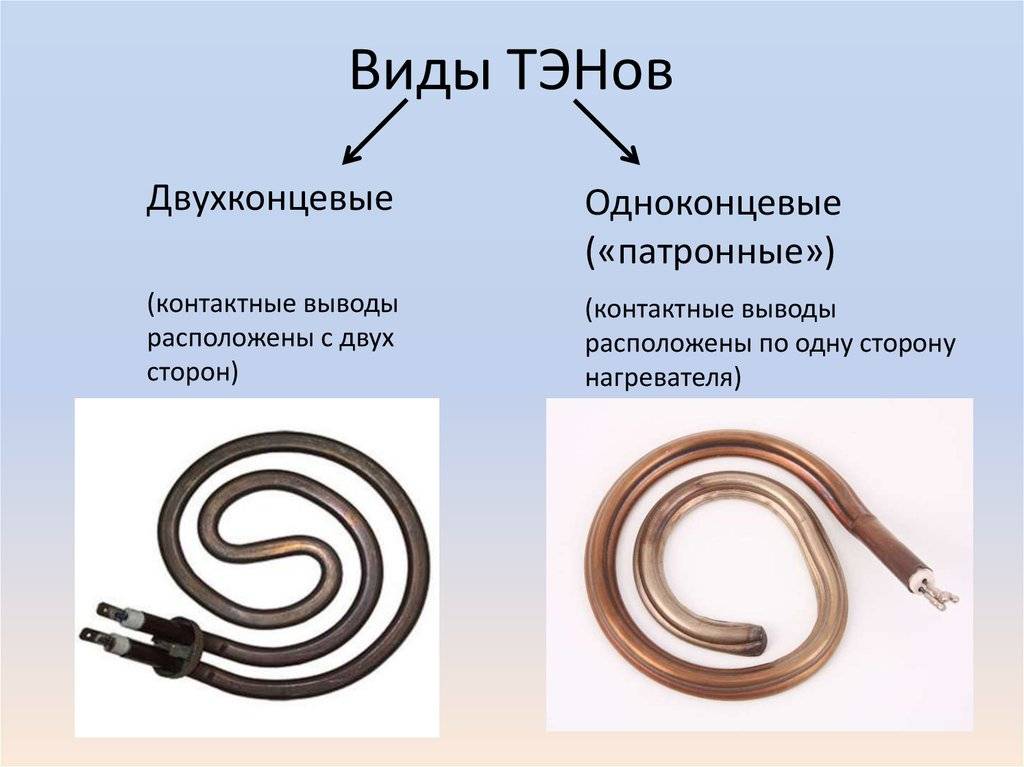

Нагревательные элементы трубчатого типа
Трубчатый нагреватель выполнен из нихромовой нити, интегрированной в кварцевую трубку со сталью. Помимо этого, конструкция предусматривает магниевую засыпку с прикрепленным к ней алюминиевым оребрением. Ребра выполняют функции теплообменивающего элемента.
Чаще всего, форма и распределение пластинок оребрения особенная для каждой компании, однако на функции ребер это никак не влияет. Продвинутая конструкция подобного диффузора из алюминия позволяет добиться интенсивной теплоотдачи от ТЭНа к воздушным массам и сделать процесс конвекции более эффективным.
По большей части, обогреватели с ТЭНом трубчатого типа обладают защитой от проникновения влаги, что позволяет устанавливать их в ванной. Несмотря на это, не рекомендуется монтировать устройство ближе чем на 1 метр от источника воды.
Нагреватель трубчатого типа
Как рассчитать нагрев нихрома?
Электрическое сопротивление — это одна из самых важных характеристик нихрома.
Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от размеров проволоки или ленты, марки сплава.
Общая формула для активного сопротивления имеет вид:
R = ρ · l / S
R — активное электрическое сопротивление (Ом), ρ- удельное электрическое сопротивление (Ом·мм), l- длина проводника (м), S — площадь сечения (мм2)
Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80
| 1 | Ø 0,1 | 137,00 |
| 2 | Ø 0,2 | 34,60 |
| 3 | Ø 0,3 | 15,71 |
| 4 | Ø 0,4 | 8,75 |
| 5 | Ø 0,5 | 5,60 |
| 6 | Ø 0,6 | 3,93 |
| 7 | Ø 0,7 | 2,89 |
| 8 | Ø 0,8 | 2,2 |
| 9 | Ø 0,9 | 1,70 |
| 10 | Ø 1,0 | 1,40 |
| 11 | Ø 1,2 | 0,97 |
| 12 | Ø 1,5 | 0,62 |
| 13 | Ø 2,0 | 0,35 |
| 14 | Ø 2,2 | 0,31 |
| 15 | Ø 2,5 | 0,22 |
| 16 | Ø 3,0 | 0,16 |
| 17 | Ø 3,5 | 0,11 |
| 18 | Ø 4,0 | 0,087 |
| 19 | Ø 4,5 | 0,069 |
| 20 | Ø 5,0 | 0,056 |
| 21 | Ø 5,5 | 0,046 |
| 22 | Ø 6,0 | 0,039 |
| 23 | Ø 6,5 | 0,0333 |
| 24 | Ø 7,0 | 0,029 |
| 25 | Ø 7,5 | 0,025 |
| 26 | Ø 8,0 | 0,022 |
| 27 | Ø 8,5 | 0,019 |
| 28 | Ø 9,0 | 0,017 |
| 29 | Ø 10,0 | 0,014 |
Значения электрического сопротивления для 1 м нихромовой ленты Х20Н80
| 1 | 0,1×20 | 2 | 0,55 |
| 2 | 0,2×60 | 12 | 0,092 |
| 3 | 0,3×2 | 0,6 | 1,833 |
| 4 | 0,3×250 | 75 | 0,015 |
| 5 | 0,3×400 | 120 | 0,009 |
| 6 | 0,5×6 | 3 | 0,367 |
| 7 | 0,5×8 | 4 | 0,275 |
| 8 | 1,0×6 | 6 | 0,183 |
| 9 | 1,0×10 | 10 | 0,11 |
| 10 | 1,5×10 | 15 | 0,073 |
| 11 | 1,0×15 | 15 | 0,073 |
| 12 | 1,5×15 | 22,5 | 0,049 |
| 13 | 1,0×20 | 20 | 0,055 |
| 14 | 1,2×20 | 24 | 0,046 |
| 15 | 2,0×20 | 40 | 0,028 |
| 16 | 2,0×25 | 50 | 0,022 |
| 17 | 2,0×40 | 80 | 0,014 |
| 18 | 2,5×20 | 50 | 0,022 |
| 19 | 3,0×20 | 60 | 0,018 |
| 20 | 3,0×30 | 90 | 0,012 |
| 21 | 3,0×40 | 120 | 0,009 |
| 22 | 3,2×40 | 128 | 0,009 |
Расчет нихромовой спирали
При намотке спирали из нихрома для нагревательных приборов эту операцию зачастую выполняют «на глазок», а затем, включая спираль в сеть, по нагреву нихромового провода подбирают требующееся количество витков. Обычно такая процедура занимает много времени, да и нихром расходуется попусту.
Чтобы рационализировать эту работу при использовании нихромовой спирали на напряжение 220 В, предлагаю воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм2 / м) C.
С ее помощью можно быстро определить длину намотки виток к витку в зависимости от толщины нихромового провода и диаметра стержня, на который наматывается нихромовая спираль.
Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.
Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня
| 1,5 | 49 | 1,5 | 59 | 1,5 | 77 | 2 | 64 | 2 | 76 | 2 | 84 | 3 | 68 | 3 | 78 |
| 2 | 30 | 2 | 43 | 2 | 68 | 3 | 46 | 3 | 53 | 3 | 64 | 4 | 54 | 4 | 72 |
| 3 | 21 | 3 | 30 | 3 | 40 | 4 | 36 | 4 | 40 | 4 | 49 | 5 | 46 | 6 | 68 |
| 4 | 16 | 4 | 22 | 4 | 28 | 5 | 30 | 5 | 33 | 5 | 40 | 6 | 40 | 8 | 52 |
| 5 | 13 | 5 | 18 | 5 | 24 | 6 | 26 | 6 | 30 | 6 | 34 | 8 | 31 | ||
| 6 | 20 | 8 | 22 | 8 | 26 | 10 | 24 |
Например, требуется определить длину нихромовой спирали на напряжение 380 В из провода толщиной 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:
220 В — 22 см
380 В — Х см
тогда:
X = 380 · 22 / 220 = 38 см
Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.
Расчет массы нихрома Х20Н80 (проволока и лента)
В данной таблице приведена теоретическая масса 1 метра нихромовой проволоки и ленты. Она изменяется в зависимости от размеров продукции.
| Ø 0,4 | 8,4 | 0,126 | 0,001 |
| Ø 0,5 | 8,4 | 0,196 | 0,002 |
| Ø 0,6 | 8,4 | 0,283 | 0,002 |
| Ø 0,7 | 8,4 | 0,385 | 0,003 |
| Ø 0,8 | 8,4 | 0,503 | 0,004 |
| Ø 0,9 | 8,4 | 0,636 | 0,005 |
| Ø 1,0 | 8,4 | 0,785 | 0,007 |
| Ø 1,2 | 8,4 | 1,13 | 0,009 |
| Ø 1,4 | 8,4 | 1,54 | 0,013 |
| Ø 1,5 | 8,4 | 1,77 | 0,015 |
| Ø 1,6 | 8,4 | 2,01 | 0,017 |
| Ø 1,8 | 8,4 | 2,54 | 0,021 |
| Ø 2,0 | 8,4 | 3,14 | 0,026 |
| Ø 2,2 | 8,4 | 3,8 | 0,032 |
| Ø 2,5 | 8,4 | 4,91 | 0,041 |
| Ø 2,6 | 8,4 | 5,31 | 0,045 |
| Ø 3,0 | 8,4 | 7,07 | 0,059 |
| Ø 3,2 | 8,4 | 8,04 | 0,068 |
| Ø 3,5 | 8,4 | 9,62 | 0,081 |
| Ø 3,6 | 8,4 | 10,2 | 0,086 |
| Ø 4,0 | 8,4 | 12,6 | 0,106 |
| Ø 4,5 | 8,4 | 15,9 | 0,134 |
| Ø 5,0 | 8,4 | 19,6 | 0,165 |
| Ø 5,5 | 8,4 | 23,74 | 0,199 |
| Ø 5,6 | 8,4 | 24,6 | 0,207 |
| Ø 6,0 | 8,4 | 28,26 | 0,237 |
| Ø 6,3 | 8,4 | 31,2 | 0,262 |
| Ø 7,0 | 8,4 | 38,5 | 0,323 |
| Ø 8,0 | 8,4 | 50,24 | 0,422 |
| Ø 9,0 | 8,4 | 63,59 | 0,534 |
| Ø 10,0 | 8,4 | 78,5 | 0,659 |
| 1 x 6 | 8,4 | 6 | 0,050 |
| 1 x 10 | 8,4 | 10 | 0,084 |
| 0,5 x 10 | 8,4 | 5 | 0,042 |
| 1 x 15 | 8,4 | 15 | 0,126 |
| 1,2 x 20 | 8,4 | 24 | 0,202 |
| 1,5 x 15 | 8,4 | 22,5 | 0,189 |
| 1,5 x 25 | 8,4 | 37,5 | 0,315 |
| 2 x 15 | 8,4 | 30 | 0,252 |
| 2 x 20 | 8,4 | 40 | 0,336 |
| 2 x 25 | 8,4 | 50 | 0,420 |
| 2 x 32 | 8,4 | 64 | 0,538 |
| 2 x 35 | 8,4 | 70 | 0,588 |
| 2 x 40 | 8,4 | 80 | 0,672 |
| 2,1 x 36 | 8,4 | 75,6 | 0,635 |
| 2,2 x 25 | 8,4 | 55 | 0,462 |
| 2,2 x 30 | 8,4 | 66 | 0,554 |
| 2,5 x 40 | 8,4 | 100 | 0,840 |
| 3 x 25 | 8,4 | 75 | 0,630 |
| 3 x 30 | 8,4 | 90 | 0,756 |
| 1,8 x 25 | 8,4 | 45 | 0,376 |
| 3,2 x 32 | 8,4 | 102,4 | 0,860 |
Расчет массы вольфрамовой проволоки
| 8 | 0,008 | 0,19 | 0,0010 | 0,97 | 1031,32 |
| 9 | 0,009 | 0,25 | 0,0012 | 1,23 | 814,87 |
| 10 | 0,01 | 0,30 | 0,0015 | 1,52 | 660,04 |
| 11 | 0,011 | 0,37 | 0,0018 | 1,83 | 545,49 |
| 12 | 0,012 | 0,44 | 0,0022 | 2,18 | 458,36 |
| 13 | 0,013 | 0,51 | 0,0026 | 2,56 | 390,56 |
| 14 | 0,014 | 0,59 | 0,0030 | 2,97 | 336,76 |
| 15 | 0,015 | 0,68 | 0,0034 | 3,41 | 293,35 |
| 16 | 0,016 | 0,78 | 0,0039 | 3,88 | 257,83 |
| 17 | 0,017 | 0,88 | 0,0044 | 4,38 | 228,39 |
| 18 | 0,018 | 0,98 | 0,0049 | 4,91 | 203,72 |
| 19 | 0,019 | 1,09 | 0,0055 | 5,47 | 182,84 |
| 20 | 0,02 | 1,21 | 0,0061 | 6,06 | 165,01 |
| 30 | 0,03 | 2,73 | 0,0136 | 13,64 | 73,34 |
| 40 | 0,04 | 4,85 | 0,0242 | 24,24 | 41,25 |
| 50 | 0,05 | 7,58 | 0,0379 | 37,88 | 26,40 |
| 60 | 0,06 | 10,91 | 0,0545 | 54,54 | 18,33 |
Нихром или Фехраль? Что выбрать?
Этот вопрос волнует многих кто так или иначе сталкивается с этими двумя похожими и одновременно разными сплавами. Бурные обсуждения по поводу что выбрать до сих пор остаются актуальными. Давайте вместе попробуем разобраться какой из материалов выбрать. Несколько минут вашего времени которое вы потратите на чтение этой статьи помогут вам сделать правильный выбор
Итак начнём с нихрома это сплав никеля и хрома соотношение примерно 80 на 20 обратим внимание что кроме этих элементов в нём содержится алюминий железо а также кремний и марганец. Фехраль имеет схожий состав и судя по названию основными являются три металла .Это железо 70 процентов хром 25 процентов и алюминий представлен примерно пятью процентами
Эти различия образуют много других особенностей которые мы сейчас разберём. Первое на что смотрит любой покупатель это цена.Поэтому более дорогой нихром проигрывает в этом компоненте
для справки цена нихрома выше цены фехраля примерно в три раза и без сомнений это важно но этот фактор не главный. Температурный режим также отличается у обоих сплавов .Фехраль выдерживает рабочую температуру в 1400 градусов цельсия .Нихром по этому показателю уступает и рабочий потолок его составляет 1100 градусов цельсия
Что вполне хватает для эффективного использования нихромовой ленты.Теперь пару слов про сопротивление тоже в свою очередь важный показатель.Фехраль имеет более высокое сопротивление а значит более быстрый нагрев .Ну а в прочем чем толще проволока тем ниже сопротивление как следствие более долгий нагрев.Как вы могли убедиться по многим показателям Фехраль более выгоден чем нихром однако мы рассмотрим ещё один показатель который может перевернуть всё с ног на голову .И это износостойкие качества.Нихром имеет более долгий срок службы .не подвержен коррозии и устойчив к перепадам температуры.А что же Фехраль?Срок его службы значительно меньше он подвержен коррозии и даже может со временем заржаветь.Как видим в этом компоненте нихром безусловный лидер.Ну вот и пришло время подводить итоги .Фехраль опережает нихром по таким критериям как устойчивость к нагреву сопротивление и наконец цена.Справедливости ради скажем пару слов в защиту нихрома стоит отметить надёжность износостойкость как главные преимущества материала.Какой выбор сделаете вы и какой критерий окажется для вас решающим ?в любом случае выбор за вами Мы лишь только хотим помочь принять вам верное решение .Появились дополнительные вопросы звоните вас обязательно проконсультируют в .По вопросам приобретения вы можете связаться с нашими менеджерами по телефонам указанным на сайте.И помните сделав правильный выбор ваша покупка автоматически становится правильной.
Подключение и проверка ТЭНов
При подключении ТЭНа должен использоваться провод подходящего сечения. Здесь все зависит от тока, протекающего через ТЭН. Чаще всего известны два параметра. Это мощность самого нагревателя и напряжение питания. Для того, чтобы определить ток, достаточно разделить мощность на напряжение питания.
Простой пример. Пусть имеется ТЭН мощностью 1 КВт (1000 Вт) на напряжение питания 220 В. Для такого нагревателя получается, что ток составит
I = P/U = 1000/220 = 4,545A.
Согласно таблицам, размещенным в ПУЭ, такой ток может обеспечить провод сечением 0,5 мм2 (11 А), но с целью обеспечения механической прочности лучше применить провод сечением не менее 2,5 мм2. Как раз таким проводом чаще всего выполняется подвод электричества к розеткам.
Но перед тем, как производить подключение, следует убедиться в исправности даже нового, только что купленного ТЭНа. Прежде всего, надо измерить его сопротивление и проверить целостность изоляции. Сопротивление ТЭНа достаточно просто рассчитать. Для этого надо напряжение питания возвести в квадрат, и поделить на мощность. Например, для нагревателя мощностью 1000 Вт этот расчет выглядит так:
220*220/1000=48,4 Ом.
Такое сопротивление должен показать мультиметр при подключении его к выводам ТЭНа. Если же спираль оборвана, то, естественно, мультиметр покажет обрыв. Если взять ТЭН иной мощности, то сопротивление, естественно, будет другим.
Проверка целостности изоляции
Для проверки целостности изоляции следует измерить сопротивление между любым из выводов и металлическим корпусом ТЭНа. Сопротивление наполнителя-изолятора таково, что на любом пределе измерений мультиметр должен показать обрыв. Если окажется, что сопротивление равно нулю, то спираль имеет контакт с металлическим корпусом нагревателя. Такое может случиться даже с новым, только купленным ТЭНом.
Вообще для проверки изоляции применяется специальный прибор мегаомметр, но не всегда и не у всех он есть под рукой. Так что вполне подойдет и проверка обычным мультиметром. Хотя бы такую проверку надо сделать обязательно.
Как уже было сказано, трубчатые электрические нагревательные элементы можно изгибать даже после наполнения изолятором. Существуют нагреватели самой разнообразной формы: в виде прямой трубки, U-образные, свернутые в кольцо, змейку или спираль. Все зависит от устройства нагревательного прибора, в который предполагается установить ТЭН. Например, в проточном водонагревателе стиральной машины применяются ТЭНы свитые в спираль.
Некоторые трубчатые электрические нагревательные элементы имеют элементы защиты. Самая простая защита это термопредохранитель. Уж если он сгорел, то приходится менять весь ТЭН, но до пожара дело не дойдет. Есть и более сложная система защиты, позволяющая использовать ТЭН после ее срабатывания.
Одной из таких защит является защита на основе биметаллической пластины: тепло от перегретого ТЭНа изгибает биметаллическую пластину, которая размыкает контакт и обесточивает нагревательный элемент. После того, как температура снизится до допустимого значения, биметаллическая пластина разгибается, контакт замыкается и ТЭН снова готов к работе.
Методики расчета
По сопротивлению
Давайте разберемся как рассчитать длину нихромовой проволоки по мощности и сопротивлению. Расчёт начинается с определения требуемой мощности. Представим, что, нам нужна нить из нихрома для паяльника малых размеров мощностью в 10 Ватт, который будет работать от блока питания на 12В. Для этого у нас есть проволока диаметром 0.12 мм.
Простейший расчет длины нихрома по мощности без учета нагрева выполняется так:
Определим силу тока:
Расчет сопротивления нихромовой проволоки проводим по закону Ома:
Длина проволоки равна:
где S – площадь поперечного сечения, ρ – удельное сопротивление.
Или по такой формуле:
Но сначала нужно рассчитать удельное сопротивление для нихромовой проволоки диаметром 0.12мм. Оно зависит от диаметра – чем он больше, тем меньше сопротивление.
Тоже самое можно взять из ГОСТ 12766.1-90 табл. 8, где указана величина в 95.6 Ом/м, если по ней пересчитать, то получится почти тоже самое:
Для нагревателя мощностью 10 ватт, который питается от 12В, нужно 15.1см.
Если вам нужно выполнить расчет числа витков спирали, чтобы её свить из нихромовой проволоки такой длины, то используйте следующие формулы:
Длина одного витка:
где L и d – длина и диаметр проволоки, D – диаметр стержня на котором будут мотать спираль.
Допустим мы будем мотать нихромовую проволоку на стержень диаметром 3 мм, тогда расчеты проводим в миллиметрах:

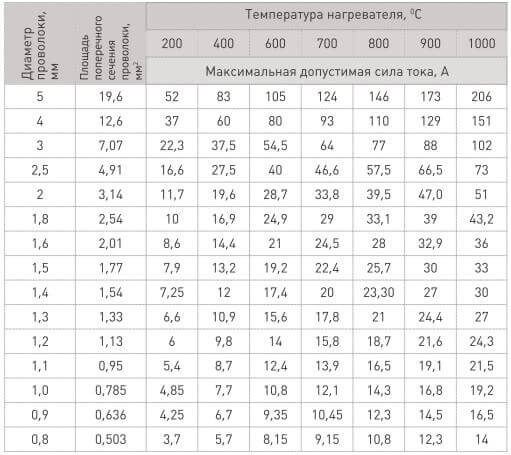

Но при этом нужно учитывать, способен ли вообще нихром такого сечения выдержать этот ток. Подробные таблицы для определения максимального допустимого тока при определенной температуре для конкретных сечений приведены ниже. Простыми словами – вы определяете, до скольки градусов должна греться проволока и выбираете её сечение для расчётного тока.
Также учтите, что если нагреватель находится внутри жидкости, то ток можно увеличить в 1.2-1.5 раз, а если в замкнутом пространстве, то наоборот – уменьшить.
По температуре
Проблема приведенного выше расчёта в том, что мы считаем сопротивление холодной спирали по диаметру нихромовой нити и её длине. Но оно зависит от температуры, при этом же нужно учитывать при каких условиях получится её достичь. Если для резки пенопласта или для обогревателя такой расчет еще применим, то для муфельной печи он будет слишком грубым.
Приведем пример расчетов нихрома для печи.
Сначала определяют её объём, допустим 50 литров, далее определяют мощность, для этого есть эмпирическое правило:
- до 50 литров – 100Вт/л;
- 100-500 литров – 50-70 Вт/л.
Тогда в нашем случае:
Дальше считаем силу тока и сопротивление:
Для 380В при подключении спиралей звездой, расчет будет следующим.
Делим мощность на 3 фазы:
Pф=5/3=1,66 кВт на фазу
При подключении звездой, к каждой ветви прикладывается 220В (фазное напряжение, может отличаться в зависимости от вашей электроустановки), тогда ток:
Для соединения треугольником рассчитываем по линейному напряжению 380В:
Для определения диаметра учитывают удельную поверхностную мощность нагревателя. Рассчитаем длину, удельные сопротивления берем с табл. 8. ГОСТ 12766.1-90, но прежде определим диаметр.
Для расчета удельной поверхностной мощности печи используют формулу.
Bэф (зависит от теплопринимающей поверхности) и a (коэф. Эффективности излучения) – выбираются по следующим таблицам.
Итак, для нагрева печи до 1000 градусов, возьмём температуру спирали в 1100 градусов, тогда по таблице подбора Вэф выбираем значение в 4,3 Вт/см 2 , а по таблице подбора коэффициента а – 0,2.
Диаметр определяют по формуле:

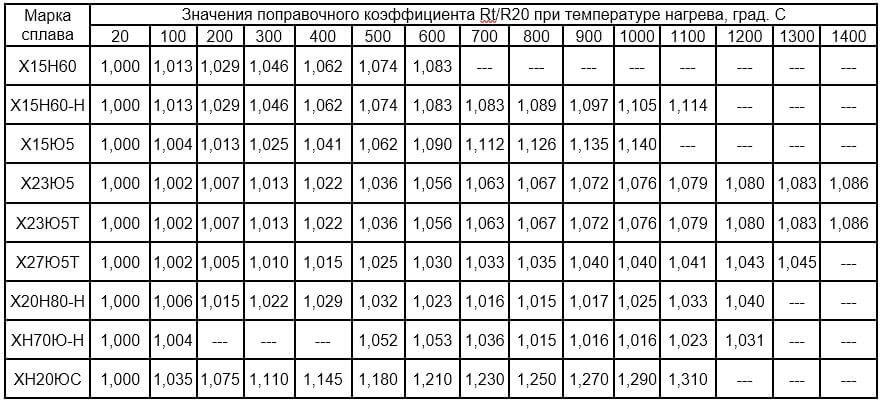

рт – удельное сопротивление материала нагревателя при заданной t, определяется по ГОСТ 12766.1, таблица 9 (приведена ниже).
Для нихрома Х80Н20 – 1,025
Тогда для подключения к трёхфазной сети по схеме «Звезда»:
Длина рассчитывается по формуле:
Значения отличаются из-за высокой температуры спирали, проверка не учитывает ряда факторов. Поэтому примем за длину 1 спирали – 42м, тогда для трёх спиралей нужно 126 метров нихрома 1,3 мм.
Как правильно установить ТЭН в самогонный аппарат
Со сваркой
Чаще всего пользуются именно этим методом. Он не требует покупки дополнительно оборудования, хотя и нужны умения пользоваться сваркой. Способ считается не совсем надежным по той причине, что из-за сварки нарушается шов возле дна куба, в результате чего он может полопаться и потечь.
Поэтому на свой страх и риск берите сварку и вваривайте кламп на два дюйма в аналогичное отверстие, которое необходимо вырезать заранее (коронка для дрели стоит 250 рублей). Затем туда спокойно будет закручиваться ТЭН, а после перегонки выниматься обратно.
Этот процесс наглядно показан на видео от канала Steel Jet, где автор ролика показывает переоборудование перегонного куба Luxstal.
Без сварки
Работа выглядит следующим образом:
Вкрученный ТЭН без сварки.
- Дрелью с коронкой высверливается отверстие под ТЭН. Обычно это два дюйма, но варьируется в зависимости от размеров и мощности нагревателя.
- С нагревателя снимается родное кольцо и надевается специальное (Где его взять? Об этом чуть позже).
- В отверстие вставляется ТЭН, а изнутри на него накручивается специальная гайка, которая намертво прикрепляет нагреватель к ёмкости.
В итоге кольцо повторяет контуры ёмкости, а гайка всё стягивает. В итоге никакой сварки и лишней работы.
Набор этот продаётся в специализированном магазине, о котором я упомянул чуть раньше. Цену на гайку я не нашёл, но кольцо стоит всего лишь 70 рублей. В любом случае очень дорогим это дело не будет, потому что гайка хоть и уникальная, но довольно простая. Всё это вы можете увидеть на видео ниже.
Как правильно выбрать ТЭН?
Не каждый ТЭН подходит для того, чтобы его вставить в прибор. Большое количество нагревателей быстро выходит из строя при контакте с брагой. Это происходит из-за процессов окисления и коррозии, которые не только могут испортить устройство, но и негативно отражаться на браге и самом самогоне. Поэтому нагреватель для самогонного аппарата лучше подходит из нержавеющей стали.
Как подобрать мощность такого устройства? Для этого существует общепринятая формула.
P=0,0011V(tk-tn)/T
В этой формуле P означает мощность, V — объем, T — время, требуемое для нагрева браги (измеряется в часах), tn и tk — начальная и конечная температуры.
На самом деле процесс выбора нагревателя для самогонного аппарата — это еще цветочки, намного тяжелее будет выглядеть процедура его внедрения. Поэтому сперва необходимо оценить свои возможности, а потом уже принимать решение о встраивании и покупке ТЭН. Однако, если вы все же потратите силы и время, то получится универсальное оборудование с собственным нагревателем, которое может переноситься и использоваться в любых помещениях, где есть розетка, и быть самодостаточным.
Еще один интересный момент: если вы собираетесь использовать устройство, необходимо задуматься также о том, как оно будет подключаться. Дело в том, что ТЭН продаются разные по напряжению подключения, на 220 вольт и 380.
Конечно, всегда есть вариант купить готовый самогонный аппарат с терморегулятором и ТЭН. Такое устройство поможет не только не использовать дополнительные нагревательные элементы, но и более правильно организовать процесс приготовления самогона. Такой готовый самогонный аппарат хорошо подойдет для новичков и для тех, кто сомневается в своих возможностях правильно подключить и врезать ТЭН.
ТЭН и однофазная сеть. Что к чему прикрутить?
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам
Мощность
Какой мощности должен быть тепловентилятор? Модели бывают от 800 до 2000Вт. Более 2кВт это большая редкость.
Какая мощность нужна именно вам? Не забывайте, что любой дуйчик это не полноценное устройство обогрева всей квартиры.
Его задача поднять температуру на несколько градусов в отдельном замкнутом пространстве. С качественным прибором это делается без проблем.
Вот отзыв на одну из марок:
Если обогрев вам нужен в конкретной точке – рабочий стол, кресло в офисе, то подойдут модели до 1кВт.
Направил теплый поток воздуха на себя любимого и работай в тепле. Если же нужно обогреть целиком комнату, то здесь выбирайте только разновидности от 1,5кВт, а лучше 2кВт.
Есть универсальная формула, по которой для обогрева 10м2 в среднем требуется 1кВт мощности, но она не учитывает высоту потолков. Поэтому лучше исходить из правила — 1квт на 25м3 + добавляйте по 200Вт на каждое окно.
Еще не забывайте про просадки напряжения в эл.сети. Если у вас дома в розетке около 220В или меньше, то при включении обогревателя на всю мощь, напряжение может просесть на добрую десятку вольт.
В итоге из заявленных 2кВт вы получите всего 1500-1600Вт. А это уже будет совсем другой обогрев. Полноценные 2000Вт можно получить только при норме 230V и более.
Также не стоит верить рекламе всяких китайских Handy Heater по 300-400Вт, которые напрямую втыкаются в розетку и якобы за считанные минуты делают баню у вас в комнате.
Такие рекламные ролики следовало бы назвать: “Топ бесполезных обогревателей, которыми можно нагреть туалет”.
Видео

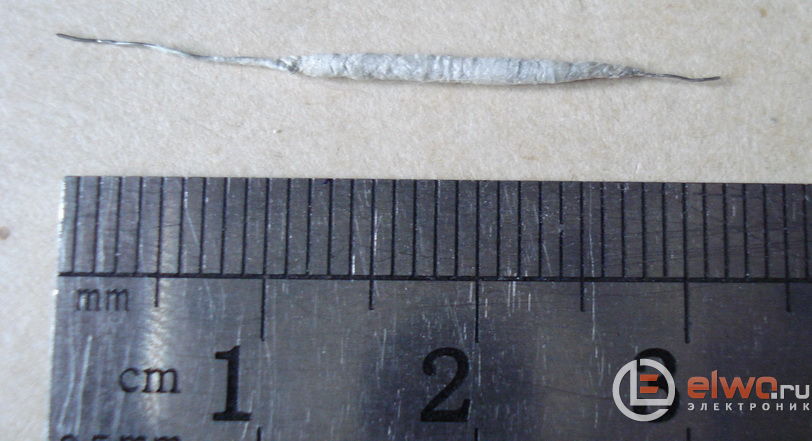

Это первый этап покрытия, второй после 10 минутного подсыхания. Можно в принципе и не делать, всё решает визуальный контроль при помощи увеличительного стекла. Витки нихрома не должно быть видно.
Почти готовый нагревательный элемент (осталась просушка), длина 15 мм, диаметр 2 мм. Оптимальное напряжение питания 12 В, мощность 8 Вт. Просушка – на горячую батарею отопления, на следующий день подключил к БП подал напряжение достаточное для нагрева до 50 градусов (контроль мультиметром в режиме измерения температуры) – дал остыть и разогрел до 100 градусов, потом ещё до 150. Можно ставить по месту, эксплуатационные испытания на следующий день.
Типы
При подборе нагревательного устройства важно обращать внимание не только на материал, но и на тип изделия: спираль для тандыра на 220 или 380 вольт имеют некоторые отличия. 220В
220В
220 В – это стандартное напряжение для домашних электросетей (то есть для подключения к обычным розеткам в квартирах и загородных коттеджах). Допускается использование и в небольших ресторанах с низкой производительностью. По правилам безопасность к 220 вольт подключаются спирали с мощностью 3,5-7 киловатт.
380В
Мощный тандыр не подключают к стандартной потребительской электросети. Это приведет к сгоранию нагревателя и замыканию. Требуется подсоединение к промышленной трехфазной электросети 380 вольт. Мощность каждой спирали в тандыре в этом случае повышается до 12 киловатт. Особые требования к проводам, использованных в нагревательных элементах: они должны быть сечением не менее 4 мм.
Где купить нагревательный элемент для стиральной машины
Когда вы сами пытаетесь починить свою стиральную машинку, то это считается как экономичный вариант в плане денежных средств. Так как поиск новый деталей для стиральной конструкции – это сложная работа, ведь детали не продаются в магазинах бытовой техники. Но решить такие проблемы можно, следует лишь только заказать необходимые элементы в сервисном центре или же интернете, однако имейте в виду, что они будут очень дорого вам обходиться.
Самый оптимальный и действенный вариант покупать нагревательные элементы и прочие детали для стиральной машинки в интернет магазинах, которые торгуют такими запчастями.
Их найти не составит труда. Просто вбейте в любую поисковую систему следующие слова: (нужная деталь, в нашем случае необходимая вам модель нагревательного элемента) для стиральной машинки (вашей модели).
ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
- holodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru — выгодный современный интернет магазин бытовой техники
- citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.aliexpress.com- запчасти для стиральных машин
Как рассчитать спираль из нихрома
При навивке спирали из нихрома для нагревательных элементов, операцию зачастую выполняют методом проб и ошибок, а затем подают напряжение на спираль и по нагреву нихромовой проволоки, нити подбирают требуемое количество витков.
Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.
Чтобы правильно рассчитать нихромовую спираль (напряжение сети 220 В), предлагаем воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм 2 / м)
С ее помощью можно точно определить длину намотки виток к витку. В зависимости от Ø нихромовой проволоки и Ø стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.
Как навить спираль из нихрома
Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.
Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.
Учет температуры
Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 0С. Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя. При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного. Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.
На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали. Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение. Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.
Расчет сопротивления нихромовой спирали и ее длины
Определившись с мощностью, приступаем к расчету требуемого сопротивления. Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U. Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.
Обозначения здесь общепринятые:
- P – выделяемая мощность;
- U – напряжение на концах спирали;
- R – сопротивление спирали;
- I – сила тока.
Расчет сопротивления нихромовой проволоки готов. Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки. Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ. Здесь:
- L – искомая длина;
- R – сопротивление проволоки;
- d – диаметр проволоки;
- ρ – удельное сопротивление нихрома;
- π – константа 3,14.
Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве. В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.
Где можно приобрести нихромовую проволоку
Реализация данного продукта производится в рулонах (бухтах, катушках) либо же в виде ленты. Сечение нихромовой проволоки может быть в виде овала, круга, квадрата, а также трапеции, диаметр составляет в пределах от 0,1 до 1 миллиметра.
Где же взять или купить изделия из нихрома? Предлагаем рассмотреть самые распространенные и возможные варианты:
- Прежде всего, можно обратиться в организацию, изготавливающую данную продукцию и сделать заказ. Узнать точный адрес таких предприятий можно в специальных справочных по товарам и услугам, которые имеются практически во всех крупных городах и населенных пунктах. Оператор сможет подсказать, где приобрести, и даст номер телефона. Кроме того, информацию об ассортименте такой продукции можно найти на официальных сайтах производителей.
- Купить нихромовые изделия можно в специализированных магазинах, например, продающих радиодетали, материал для мастеров типа «Умелые руки» и т. д.
- Купить у частных лиц, торгующих радиодеталями, запасными частями и прочими металлическими изделиями.
- В любом хозяйственном магазине.
- На рынке можно приобрести какой-нибудь старый прибор, например лабораторный реостат, и взять нихром.
- Нихромовую проволоку также можно найти и у себя дома. К примеру, именно из нее изготовлена спираль электрической плитки.
Если необходимо сделать большой заказ, тогда больше всего подойдет именно первый вариант. Если нужно небольшое количество проволоки из нихрома, в этом случае можно рассматривать все остальные пункты списка
При покупке необходимо обязательно обратить внимание на маркировку
Нагревательный элемент
Настольные тепловентиляторы в свою очередь делятся на два типа:
со спиральным нагревательным элементом
с керамическим
Какой лучше выбрать и в чем их отличия с практической точки зрения? Спираль всегда дешевле на несколько сотен рублей, чем керамика.
Спиральный элемент — это фактически нихромовая проволока, которая очень быстро нагревается до своей рабочей температуры при подаче на нее напряжения. Съем тепла с проволоки происходит путем обдува.
Температура такой проволоки доходит до 800 градусов! Керамический, а точнее металло-керамический элемент (керамики там ничтожно мало), состоит из двух компонентов – алюминия и керамики.
Если взять два обогревателя одинакового размера и сравнить полезную площадь их нагревательных элементов, то керамика в этом деле существенно выигрывает. Однако и разогревается она до гораздо меньших температур (100-150С).
Самое главное отличие этих элементов – это разница в ощущениях комфорта. А она реально присутствует.
Ничего подобного на самом деле не происходит. Просто все они очень сильно изменяют влажность в помещении. Говоря иными словами сушат воздух.
Откуда же берется разница ощущений в квартире при обогреве керамикой и спиралью?
Дело в том, что при прохождении воздушных потоков сквозь тепловентилятор, через него также проходит и пыль. Пылинки оседают на раскаленную спираль и моментально сгорают.
В комнате появляется соответствующий запах и ощущение нехватки кислорода. Воздух сушится ускоренными темпами.
Многие не рекомендуют ставить спиральные дуйчики в комнатах с цветами. Они очень плохо растут и за зиму могут просто погибнуть.
Всякие посудины с водой перед обогревателями не только не помогают, но и опасны. Нельзя такое размещать перед открытыми элементами электроприборов.
Есть модели с фильтрами, но порой они делают только хуже. Вот типичный отзыв.
Керамические элементы не сжигают пыль и не сушат воздух в таких объемах как спираль, поэтому ваше самочувствие при их работе не ухудшается.
Какой из этого можно сделать вывод? Очень простой – для дома покупайте только модели с металлокерамическим нагревательным элементом. Ваше самочувствие и здоровье ваших детей не стоят сэкономленных двухсот-трехсот рублей.
Марки и химический состав
В состав нихрома входит до 80% никеля, около 22% хрома и 1,5% марганца, также в состав внесены дополнительные примеси. Сплавы нихрома разделены всего лишь на две группы: нежелезистые и железистые.
Нихром марок Х20Н80 и Х15Н60
Самым широко применяемым типом нихрома является маркировка Х20Н80, относящаяся к нежелезистым сплавам. Марка Х15Н60 – железистый сплав.
Никель, входящий в состав нихромового сплава определяет технологические свойства нагревателя в работе. Поэтому были созданы модифицированные сплавы содержащие большее количество основного вещества, в маркировке которых была добавлена буква «Н». На примере Х20Н80 можно увидеть, что общий состав марки не изменился, стало лишь больше никеля, и было добавлено небольшое количество циркония (модифицированная марка Х20Н80-Н), другие сплавы изменены по такому же принципу.
Фехраль
Основной составляющей фехралевого сплава есть Fe, Cr и Al. В зависимости от марки сплава компоненты добавляются в разной концентрации с дополнительными элементами Zr и Mn. С целью подбора оптимального соотношения компонентов для решения разного рода задач и работы в разных сферах было создано множество марок данного сплава.
Фехраль марок Х23Ю5Т, Х27Ю5Т, Х15Ю5
Указанные марки широко применяются в промышленности для высокотемпературных обработок. В их характеристики входят: некоторая стабильность, жаростойкость и надежность в работе. Х23Ю5Т имеет до 78% железа и выделяется неплохими показателями прочности. Х27Ю5Т характеризуется высокой концентрацией Cr, что снижает прочностные характеристики, поэтому сегодня все чаще используют его аналоги.
https://youtube.com/watch?v=vG7gdL20VEI
