Изготовление русской печи с лежанкой и плитой своими руками

Инструменты и материалы для кладки русской печи с лежанкой и плитой

Перед тем, как приступать к работе, следует приготовить конструктивные элементы, наличие которых предусматривает ранее оформленная схема русской печи с лежанкой. При стандартной конструкции агрегата этот список включает:

• чугунную плиту с 2 или 4 конфорками,
• дверцу для топочного проёма (14*25 см),
• дверцу для проёма поддувальной камеры (13*13 см),
• колосниковую решётку (26*28 см),
• 2 регулировочные задвижки (24*26 см),
• дверцу с технологическим отверстием для вьюшки (не менее 22*22 см),
• стальной бак для воды (40*26*28 см)
• мягкую проволоку для обвязки,
• обрезки угловой, кровельной или листовой стали.

Что касается инструмента, для строительства печи своими руками понадобятся:

• ведро,
• лопата,
• черпак,
• ёмкости для приготовления глины и строительного раствора,
• уровень и отвес,
• кельма (мастерок),
• молоток,
• мочальная кисть.

Для возведения отопительного агрегата средних размеров понадобится 1500-2000 шт керамического кирпича, а также глина и песок для строительной смеси общим объёмом не менее 100 вёдер.

Добавляем плиту

Отопительная печь с лежанкой дополняется варочной поверхностью — так конструкцию можно будет использовать с максимальной эффективностью. Лежанка хоть и увеличивает немного расход топлива, но при этом заметно расширяет возможности отопительной конструкции, а варочная плита — практичная и достойная замена газовому или электрическому аналогу. Такая многофункциональная печь с лежанкой и плитой получается довольно массивной по габаритам и требует большего количества кирпича, однако польза в будущем с лихвой окупит все затраты. Современные комбинированные агрегаты способны не только очень экономично использовать топливный запас и служить на протяжении долгого времени, но также очень хорошо генерируют тепло.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

1. ширина – 890 мм;
2. глубина – 1400 мм;
3. высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

• кирочка и молоток;
• мастерок;
• корыто для замачивания глины и приготовления раствора;
• стальной угольник для выведения углов печи;
• отвес, уровень;
• мерительный инструмент;
• крупный напильник для зачистки кромок;
• до 1300 керамических кирпичей;
• 2000 кг песка;
• 2500 кг глины;
• воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор

7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен. Внутренние трубы, выполненные из нержавейки, гладкие

Слой сажи не сможет оседать на них

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Не спешить, а просушить

Завершив кладку, многим не терпится как следует протопить русскую печь с лежанкой и плитой. С этим лучше подождать, дав ей хорошенько просохнуть в течение 12 дней. Топка непросушенной печи не только оставит на ее стенах разводы, которые испортят внешний вид устройства, но и может привести к более серьезным последствиям, например, к трещинам швов, в результате чего стенки печи перестанут быть герметичными.

Для того чтобы агрегат просох естественным путем, нужно оставить открытыми его задвижки и дверцы. В варочную камеру можно также повесить электрическую лампочку мощностью 200-250 Вт, что создаст хорошие условия для качественной просушки сооружения.

Пока печь сохнет, протапливать ее нужно постепенно. В течение первых двух дней потребуется небольшое количество дров – от 3 до 4,5 кг. Ежедневно нужно увеличивать этот объем на 1-1,5 кг. Предложенной схемы растопки необходимо придерживаться, пока печь полностью не высохнет. Перед итоговой контрольной топкой с большим количеством дров нужно будет проверить, готова ли печь к работе

Для этого необходимо обратить внимание на следующий признак: если спустя два часа после начала очередной топки на металлических элементах не выделяется конденсата, разрешается приступать к полноценной эксплуатации

Иногда можно заметить, что после долгой просушки и топки швы между рядами кладки пошли небольшими трещинами. В таком случае не стоит сразу же исправлять эту погрешность. Рекомендуется понаблюдать за тем, как они изменяются от топки к топке. Вполне возможно, что трещины останутся такими же. Если же они увеличились, стоит устранить эти изъяны.

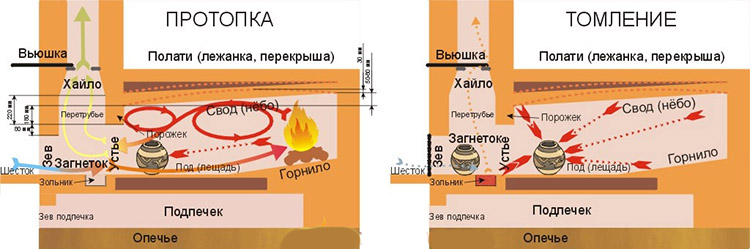

Устройство русской печи

Печь имеет размеры в плане 142х213 см и высоту 178 см:

• в самом низу ее имеется полость— опечье, в которую помещают дрова для просушки. Также здесь можно хранить инвентарь;
• «потолок» опечья выполнен в виде арки из особым образом подрезанных кирпичей, сверху он засыпается песком, битым кирпичом или иным материалом с большой теплоемкостью;
• выше засыпки имеются под и горнило. Горнило также перекрыто арочным сводом, причем он, как и днище, имеет уклон в сторону входа в топливник (устья): перепад высоты в крайних точках составляет примерно 50 – 80 мм;
• выше горнила снова имеется засыпка, но в ней могут устраиваться «пробелы» с целью обеспечить более интенсивный нагрев отдельных участков стенки печи ()называются печурками. Печурки удобно использовать для сушки вещей, также благодаря им помещение прогревается быстрее;
• еще выше имеется лежанка.

Устройство русской печи

Топка печи

Важным конструктивным элементом русской печи является хайло — канал в виде сужающегося к верху раструба, в который поступает дым из топки.

На выходе из хайла строится дымовая труба, которую оснащают задвижкой и вьюшкой.

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.

Для получения хорошего результата необходимо заложить крепкое основание

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Подробнее о внутреннем устройстве печи с лежанкой:

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

• подходит только шамотный кирпич ША-8, ШБ-8;
• размеры блока 230*123*65 мм, 230*113*65 мм;
• марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
• кирпич не должен крошится, при ударе раздается звонкий звук;
• края блока ровные, острые, сколов и трещин нет.

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

• размеры одного блока 250*120*65 мм;
• прочность марки М125, М150;
• цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
• при ударе раздается металлический звонкий звук;
• нет трещин, сколов.

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

1. определятся количество боков для сплошного 1-го ряда;
2. полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
3. из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Выбираем место в доме для русской печки

Важно определиться с подходящим местом. Обычно печное отопление продумывают еще до строительства дома, потому все предусматривают заранее

Если здание кирпичное, каменное или шлакоблочное, то очаг может возводиться в любом месте, даже в углу.

Если же дом деревянный, то между его стенками и печкой должно оставаться минимум 1,2 м. Чтобы снизить пожароопасность, используют асбестовые плиты.

В деревянном доме очаг может возводиться в углу при следующих условиях:

• окно шестка направлено в центр помещения;
• между сооружением и стенами из дерева делают засыпную термоизоляцию – обожженная глина и вермикулит, высота кладки, толщина от 15 см.

Если возводится очаг рядом со стенами домами, то важно оставлять воздушный промежуток минимум в 5-10 см. Это надо для циркуляции воздуха и равномерного охлаждения печного корпуса

Источник тепла часто размещают между комнатами. Если стена деревянная, то проем в ней надо обложить кирпичом. Толщина минимум 20 см. Дополнительно стоит сделать асбестовую прокладку.

Чтобы понять, как лучше разместить конструкцию, можно сделать макет из коробок своими руками. Это позволяет наглядно увидеть удобство сооружения в разных местах.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

• Огнеупорный кирпич 1100 шт.

Дверки, колосниковая решетка, чугунная плита, ревизия. Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши. Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

• 1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.
3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.
4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.
5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал.
6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.
7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.
9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.
10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.
12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.
17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.
С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.
22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.
С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Перед началом работ необходимо рассчитать печь, найти необходимые планы и схемы и заготовить необходимое количество расходного материала. Тщательная подготовка ускорит кладку приблизительно в два раза.

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

• Пара разноразмерных мастерков из нержавеющей стали.
• Расшивка для швов, если планируется такой вид отделки.
• Молоток-кирка каменщика.
• Резиновая киянка.
• Угловая шлифмашина (болгарка) с отрезным кругом.
• Электрическая дрель с набором свёрл.
• Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
• Ножницы для работы по металлу.
• Ёмкости для смешивания раствора.
• Сетка для просеивания глины и песка.
• Рулетка.
• Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

• Кирпич красный (марка не ниже М-150) – 1900 шт.
• Песок — 300 кг.
• Глина (как можно более жирная) – 250 кг.
• Картон базальтовый или другой негорючий уплотнитель.
• Рубероид для влагоизоляции фундамента.
• Варочная панель двухконфорочная размерами 400х700 мм.
• Топочные дверцы размерами 250х210 мм и 250х180 мм.
• Колосниковая решётка 200х280 мм — 2 шт.
• Колосниковая решётка 250х380 мм.
• Дымовая задвижка 180х260 мм.
• Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
• Поддувальная дверца — 250х150 мм.
• Заслонка горнила — 380х450 мм.
• Бак водогрейный 120х280х500 мм.
• Уголок стальной с полкой 60 мм — 1.5 м.
• Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

1. Сделайте сплошной и ровный ряд.
2. Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
3. Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
4. Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
5. Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
6. Установите водогрейный бак.
7. Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
8. Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
9. Этот ряд объединяется с предыдущим.
10. Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
11. На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
12. Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
13. Продолжайте алгоритм.
14. Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
15. Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
16. Усильте стенки полосками металла.
17. Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
18. Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
19. Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
20. Насыпьте песок, уплотните.
21. Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
22. Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
23. Поставьте дверку прочистного окошка.
24. Установите задвижку для регуляции тяги.
25. Продолжайте перекрывать пространство.
26. Работайте по алгоритму.
27. Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

1. Сделайте ровное и сплошное основание.
2. Поставьте зольную камеру.
3. Зафиксируйте прочистные дверцы.
4. Поставьте колосниковую решетку.
5. Сформируйте подтопочную камеру.
6. Начинайте футеровку топки.
7. Приступайте к сооружению стенок.
8. Выставьте уголки.
9. Выровняйте под.
10. Сформируйте хайло.
11. Поставьте плиту.
12. Возведите топочно-варочную камеру.
13. Перекройте дымовой канал.
14. Сформируйте свод большой топки.
15. Возводите стенки.
16. Продолжайте предыдущий ряд.
17. Свяжите стенки с арками.
18. Продолжайте ряд.
19. Выполните теплоизоляцию горнила.
20. Займитесь общим перекрытием.
21. Продолжайте алгоритм.
22. Выставьте задвижки.
23. Поставьте прочистные дверцы.
24. Продолжайте предыдущий ряд.
25. Соблюдайте алгоритм.
26. Перекройте канал.
27. Сформируйте дымоход.
28. Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет

Раствор для кладки печки

Важна тонкость и эластичность состава, отсутствие трещин после высыхания. Можно воспользоваться готовой смесью из магазина или сделать ее самому. Для этого нужна очищенная глина. Ее надо замочить в воде, через сутки замесить с песком – сначала на пробу делают несколько вариаций раствора, меняя пропорции. Из каждого формируют лепешки, толщина 1 см. Через 2-3 дня осматривают их – где меньше трещин, тот состав лучше.

Для однородности глины после размачивания ее протирают через сетку с ячейками в 0,5 см. Готовя раствор для топки, обычный песок лучше заменить шамотным порошок. С глиной его смешивать 1:3(4).
