Дымоход из кирпича своими руками - пошаговая инструкция! технология кладки с размерами, порядовкой, чертежами и схемами, 75 фото

Размер дымохода для газового котла

Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:

Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
Над крышей и коньком дымоход выводить не нужно.

Для котлов с открытой камерой сгорания высота дымохода рассчитывается аналогично описанному выше способу.

Общие правила

Установку кирпичного дымохода на крыше дома необходимо планировать заранее. Поэтому помимо обустройства печки или камина, следует детально продумать, как вывести дымовую трубу на улицу. По правилам печь возводится на том участке, где фундамент надежно укреплен, ведь у печной конструкции внушительный вес и, если основание под него не предусмотрено, есть риск того, что фундамент не выдержит нагрузки

Поэтому составляя план и чертеж, важно предусмотреть, что в месте, где будет установлена печь и идти проход через крышу, кровля не должна содержать густо расположенных стропил и балок. Кроме этого, на участке расположения дымовых труб запрещено прокладывать коммуникации

Эффективность функционирования печного дымохода на крыше прямо зависит от ее длины и прямизны. Тяга обеспечивается намного лучше, если выполнить прямой дымоход достаточной длины. Однако такое устройство менее производительно

Поэтому чтобы обеспечить хорошую тягу в любой разновидности конструкции, важно разместить трубу как можно ближе к коньку, что обеспечит всесторонний обдув дымохода. Немаловажным этапом обустройства дымоотвода является его защита от конденсата

Для утепления предпочтение отдается оцинкованному железу и базальной вате.

Зачем нужен короб для дымохода

Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу. Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.

На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.

Задачи, которые решает сооружение короба для дымоходной трубы:

Обеспечить изоляцию от перепадов внешней температуры.
Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
Защитить участок над крышей от атмосферного воздействия.
Украсить дымоход, создавая визуальную целостность кровли и трубы.

Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.

Нюансы отделки трубы дымохода на крыше из металлочерепицы

В большинстве случаев, при использовании стандартных элементов из набора обводов или цельного фартука проблем во время монтажа не возникает. Стандартные размеры позволяют сделать вывод максимально герметичным. А вот в нестандартных случаях, приходится прибегать к некоторым хитростям. Прежде всего, при работе с кирпичной кладкой, особенно если она нестандартного размера, например, когда в кладке используются декоративные, выступающие элементы.

В таком случае стандартный кровельный проход придется заменять штучным изделием. Для изготовления таких элементов рекомендуется использовать металл меньшей толщины. Чем тоньше металл, тем легче придать ему нужную форму. А вот делать развертку детали для сборки лучше делать на бумаге, при этом чтобы получить реальные размеры достаточно нарезать картон или другую бумагу и обернуть вывод трубы, после чего зафиксировать полученный фартук скотчем. После того как все недостатки конструкции будут устранены, бумага аккуратно разрезается, и выкройка переносится на металл.

При использовании в качестве уплотнителя силиконового колпака для овальных и круглых труб делать отверстие для трубы рекомендуется меньшего диаметра. При установке на трубу в таком случае образуется зона плотного прилегания силикона к металлу. Получившийся плотный манжет позволяет потом его зафиксировать при помощи металлического хомута.

Со стороны, которая будет прилегать к плоскости металлочерепицы, по контуру колпака рекомендуется нанести слой силиконового герметика. Такой слой позволит не допустить отрывания силикона от металла. А вот для фиксации стоит поискать не жесткую полосу, а полосу из мягкого металла. Ее намного легче прижать саморезами, придав нужную форму.

При использовании резиновых или силиконовых колпаков не рекомендуется делать зазор между материалом кровли и дымоходом слишком маленьким. Постоянный процесс нагревания и остывания металла, вызванный суточными колебаниями температуры воздуха может привести к тому, что нарушится герметичность соединения. Ведь усадка материала стропил, ветровые нагрузки и расширение, да и сужение под действием температуры наверняка приведут сначала к потере герметичности, а потом к постоянному затеканию воды под покрытие.

Кроме всех перечисленных нюансов при устройстве дымоходов на крыше из металлочерепицы нужно помнить, что с металла снег сходит очень быстро, и это может повредить трубу. Для этого опытные кровельщики рекомендуют установить выше по склону крыши снегозадержатели, чтобы снежная шапка сходила медленно. Второй момент заключается в том, чтобы разместить снегозадержатели под наклоном, если уж снег и сорвется, то часть его была направлена в разные стороны от трубы.

https://youtube.com/watch?v=_SKXrzo_1U4

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Делаем обрешетку

_{обрешетка для металлочерепицы}

Листы металлочерепицы монтируют на обрешетку, которую собирают из досок, имеющих сечение 30х50 миллиметров. Начальную, расположенную в самом низу, обрешетину делают немного толще – миллиметров на 15 -20, поскольку ее используют с целью поддержания свесов. Первую из обрешеток выравнивают относительно карниза. Расстояние между первой доской обрешетки и второй составлять должно 280 миллиметров, а последующие крепят с промежутком 350 миллиметров. Таким образом, необходимо, чтобы шаг металлочерепицы соответствовал шагу обрешетки. Когда создается обрешетка в месте нахождения ендов, расположения печных труб и других элементов монтируют дополнительные (усиливающие) планки.

Особенности конструкции и изготовление

Наилучшей конструкцией печной трубы большого сечения на крыше является кирпичная труба прямоугольных очертаний. Такая труба не нагревается до опасной температуры печными газами и удобна для изоляции от протекания. Своими руками такую печную трубу сложить весьма непросто, так как, кроме навыков кладки, требуется умение работать на большой высоте и подавать туда все необходимые материалы. Также, качество кладки такой трубы должно быть высоким и гарантированно исключать возникновение сквозных каналов в стенках трубы со временем. По этим каналам будут выходить горячие печные газы. Если такой канал возникнет вблизи деревянной конструкции, может произойти пожар. Для защиты от атмосферных осадков по периметру прямоугольной кирпичной трубы устанавливаются стандартные по конструкции внешний и внутренний фартуки.

Если площадь поперечника дымохода невелика и по тем или иным причинам нет смысла сооружать своими руками на крыше кирпичную трубу, последняя изготавливается из нержавейки или термостойкого материала, например из асбоцемента. В таком случае труба имеет сечение круглой формы и для оформления места пересечения дымохода с поверхностью крыши применяются специальные конструкции.

Дымоход из нержавейки в области перехода через деревянную конструкцию крыши с покрытием из металлочерепицы покрывается гидроизоляцией и со стороны поверхности крыши накрывается специальной резиновой юбкой. Однако есть конструкция без гидроизоляции, когда дымоход оформляется специальной юбкой со стаканом из кровельного железа. Упомянутые выше дымоходы, выполненные своими руками, можно применять только для печей с камерами для дожигания печных газов.

Юбка устанавливается поверх дымохода и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
Стакан расположен соотносительно с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется саморезами и герметиком.
На основание юбки накладывается пластина металлочерепицы для защиты от набегающего потока воды во время сильного дождя.

Такая конструкция просто и быстро монтируется на крыше своими руками и не требует навыков кладки, а также приготовление и подачу на крышу гидроизоляции или раствора для кладки кирпича, что существенно упрощает сооружение дымохода. К тому же, резиновая юбка может быть менее долговечной, чем кровельное железо.

Сверху дымоход накрывается крышкой, которая защищает от попадания внутрь трубы снега и дождя. Ремонт такого дымохода выполняется несложно. Если вы изготовили дымоход самостоятельно, то обеспечить его ремонт не составит труда.

Дымоход – один из важнейших элементов любой отопительной системы, техническое его предназначение заключается в выведении продуктов сгорания из помещений дома в атмосферу.

Постоянно контролировать правильность работы дымовой трубы на крыше хлопотно и неудобно, а потому еще на стадии монтажа должны выполняться все нормы и правила – правильное устройство дымохода гарантирует легкость в обслуживании. Кроме того, это гарантия продуктивной работы отопительных устройств.

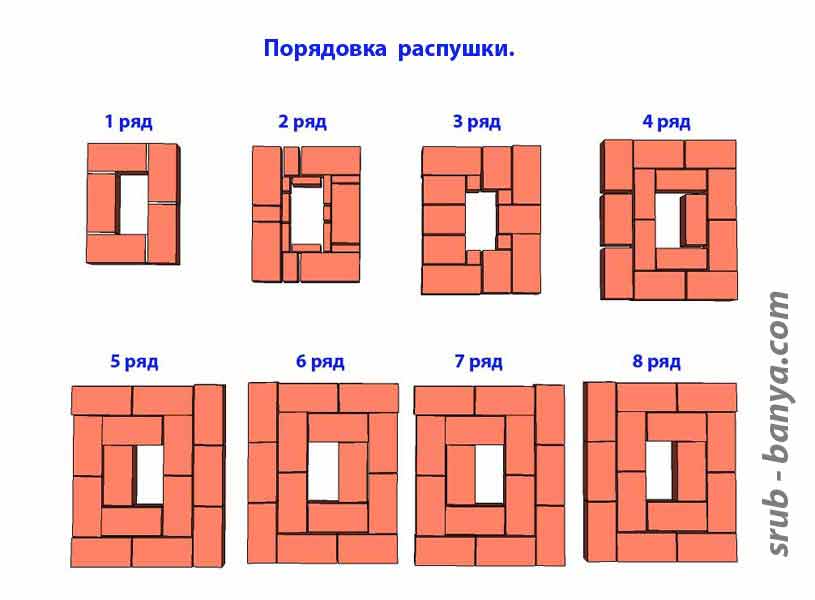

Разделка трубы в потолочном проеме

До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.

Разделка трубы в потолочном проеме при размере газохода 13,5×26 см

Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.

Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.

Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.

Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.

Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см

Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.

Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.

Облицовка печи и ствола дымохода керамической плиткой

Новые печи обычно имеют красивый внешний вид. Однако некоторые предпочитают отделывать её плиткой. Это не только красиво, но и увеличит срок эксплуатации, особенно в бане, где повышенная влажность воздуха. Как класть плитку своими руками? (уж если вы поняли, как сложить кирпичи для дымохода, то с этим вы справитесь). Главное- правильно выбрать плиточный клей и материал для облицовки.

Как выложить плитку, чтобы она не отклеилась? При облицовке обычной керамической плиткой, существует большая возможность её отклеивания или растрескивания. Лучшим материалом будет клинкер, терракота, керамогранит.

Терракота обладает большей прочностью. Её делают под прессованием.

Клинкерная и керамогранитная плитка обладает повышенной ударопрочностью, толщиной и высокой огнеупорностью.

Поверхность дымохода тщательно очищают от грязи и увлажняют. Сверху, с помощью дюбелей, натягивают металлическую сетку. Сетка улучшает сцепление штукатурки с кирпичной кладкой.

Штукатурят раствором из цемента и глины. Соотношение глины к цементу 3 к 1 и 0,2 части песка. После оштукатуривания протапливают печь. После, можно клеить плитку.

Плитку клеят на термостойкий клей, используя маяки и крестики для выравнивания рядов. Для затирки швов используют тот же клей.

Если приложить усилие и терпение, то можно справится с возведением дымохода своими руками, сэкономив на приглашении специалистов.

В дополнение к нашей статье смотрите видео:

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Монтаж подкладочного ковра

Подкладочный ковер создает дополнительный слой гидроизоляции, защищая покрытие из ОСБ или фанеры. Подкладочный ковер представляет собой рулонный материал на основе битума.

В зависимости от уклона ската крыши прокладочный ковер может раскатываться по всей площади твердого покрытия или только местами. Первый случай предполагается, когда уклон составляет не больше 18 градусов. Если наклон ската больше этой величины, то прокладочный ковер монтируется только на ендову, коньки, карнизы, торцевые части и на места, примыкающие к вертикальным поверхностям.

Раскатка рулонов ковра осуществляется параллельно коньку, если уклон небольшой. Также допускается вертикальная раскатка (от конька к скату). Укладку материала необходимо производить с натягом.

Нахлест подкладочного ковра на горизонтальных швах должен составлять 10 см, на вертикальных – 20 см, при этом швы промазываются битумной мастикой. Для нанесения вещества можно воспользоваться шпателем или кистью. Некоторые производители выпускают собственные клеевые составы для крепления ковра.

После обработки швов мастикой, ковер прибивается кровельными гвоздями. Метизы рекомендуется забивать с шагом 20 – 25 см.

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

Какая высота печной трубы от конька

От правильно рассчитанной высоты дымохода зависит наличие тяги в печке, быстрый прогрев трубы, и медленное оседание на тыльной стороне конструкции сажи. Эти нормы строго регламентируются ГОСТ и СНиП. В частности в нормативах указано следующие требования:

Установка дымохода на удаление до 1,5 м от конька. Край дымохода должен выступать над верхней точкой кровли как минимум на 0,5 м.

Удаленность вывода трубы на 1,5-3 м от конька – оптимальным будет возвышение над кровлей так, чтобы дымоход находился приблизительно вровень с коньком.

Больше 3 метров от конька – дымоход должен быть ниже конька на 10 градусов.

Для увеличения тяги используют оголовки труб. Оголовок разделяет воздушный поток, направляя его в две стороны (вниз и вверх трубы), таким образом, тяга увеличивается на 15-20 %. Расстояние от печной трубы до конька, является важным требованием, связанным с безопасной эксплуатацией печного оборудования.

Как заделать печную трубу на крыше

Обход печной трубы и его гидроизоляция выполняется следующим образом:

Круглый дымоход – оптимальным является вариант, когда кровельная проходка делается одновременно с укладкой крыши. Под трубу вырезается отверстие для металлочерепицы или «битумки», достаточно чтобы оно было на 1 см шире диаметра трубы. Прорезается отверстие снизу, по предварительным разметкам от выхода дымохода из печи. Сверху устанавливается кровельная муфта.

Кирпичный дымоход – для гидроизоляции предварительно изготавливают короб. Конструкция короба напоминает строительные носилки с ручками. Снизу он подшивается листом негорячего материала, может использоваться огнестойкий ГВЛ. Внутрь просыпается специальная присыпка. Кровельная проходка сверху закрывается отбортовкой. По краям дымохода, ее прижимают пристенным профилем. Сверху нашивают фартук.

Герметизация стыка примыкания печной трубы на кровле мансарды, требует использования специальных теплоизоляционных гильз. Сверху на дымоход надевается специальный кожух, для большей гидроизоляции фиксируемый герметиком.

Соединение трубы и кровли и его последующая гидроизоляция может быть выполнена как самостоятельно, так и с помощью уже готовых конструкций. Для каждого вида кровельного материала существует свой способ выполнения этих работ.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
Внешний дымоход – ведется через чердачное помещение до уровня кровли.
Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
Шейка – продолжение внешнего дымохода.
Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

«Четверка» – ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
«Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
«Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит

Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое

Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента Ондуфлеш, сделанная из битума с алюминиевой вставкой.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Дымники

Всем известный дымник-зонтик удовлетворительно держит тягу на ветру до сильного, но искры гасит плохо и против задувания трубы порывами мало полезен, и поэтому непригоден для приборов импульсных и длительного горения. Несколько лучше дымник-зонтик с сеткой (поз. 1 на рис.), им можно снабжать дымоходы печей и котлов поверхностного горения.

Чертежи и размеры дефлекторов для дымоходов

Достаточно сложен конструктивно, но пригоден на все случаи жизни дымник с кольцевым дефлектором (чертежи с размерами на поз. 2; d – диаметр просвета трубы)

Обратите внимание на его юбку и шейку, без них дымник с дефлектором потеряет свои качества. Если дымоход сэндвичевый, роль юбки с шейкой сыграет верхняя разделка его кожуха

Дымник ЦАГИ (схема и размерные соотношения на поз. 3) проще и эффективнее дефлекторного, он применим на ветру скоростью до 150-200 км/ч (!), но среди промышленных изделий встречается редко, т.к. входящее в его состав объемное тело вращения мало технологично. Однако, если делать дымник своими руками, то свернуть из оцинковки двойной конус не бог весть что за работа. Дымник ЦАГИ нужно крепить к трубе не хомутом, а саморезами, т.к. на скошенном по горизонтали ветру он развивает значительную подъемную силу.

Какие герметики для печных труб лучше использовать виды. характеристики

Дымоход – одна из важнейших коммуникаций в жилых строениях, от эффективности работы которого во многом зависит возможность проживания в доме. Однако для того, чтобы функционирование дымовых сооружений было эффективным и безопасным, недостаточно просто их установки – необходимо также обеспечить герметичность конструкции.

В процессе эксплуатации дымохода возникающая внутри него очень высокая температура (1300 °C) способствует образованию различных трещин и свищей в сооружении. Это значительно снижает тягу и даёт возможность токсичным продуктам горения проникать в помещение. Поэтому потребность в обеспечении герметичности дымовых труб становится жизненно необходимой.

Необходимость в ремонте и герметизации рано или поздно возникает даже для дорогих и качественных трубных изделий, например, оцинкованных или выполненных из нержавеющей стали. Чтобы герметизация была эффективной и долгосрочной, следует с данной целью использовать качественный и надёжный герметик для печных труб.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Схема прохода

Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Вывод через кровлю прямоугольных и квадратных дымоходов

Трубы, которые выполнены из кирпича, имеют квадратную форму, поэтому для их герметизации не могут быть использованы описанные способы. Когда создаваемый дымоход приближается к кровле, происходит создание в ней отверстия, размер которого будет больше трубы примерно на 2,5 см. С внешней стороны осуществляется облицовка дымохода асбестовыми листами. Это необходимо для защиты кровли от возгорания.

На кирпичной трубе происходит закрепление мягкой гидроизоляции дымохода на крыше при помощи металлического профиля. Нижний край материала фиксируется на крыше при помощи герметика. После проведения данных работ устанавливается декоративный фартук, который состоит их доборных элементов и надежно защищает стыки от влаги.

Перед началом использования печи стоит проверить надежность установленной конструкции. Если соединения будут иметь дефекты, влага будет проникать под кровельный материал. Многие строители, выводящие дымоход через кровлю своими руками, допускают ошибки, которые впоследствии приходится исправлять. Чтобы осуществлять все действия правильно, необходимо заранее подготовить все материалы и перепроверить расчеты, производимые во время создания чертежа.
