Дымоход из сэндвич-труб для бани: устройство и монтаж

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров — высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

классический вариант труб, выложенных из кирпича;
аналоги из керамики;
модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

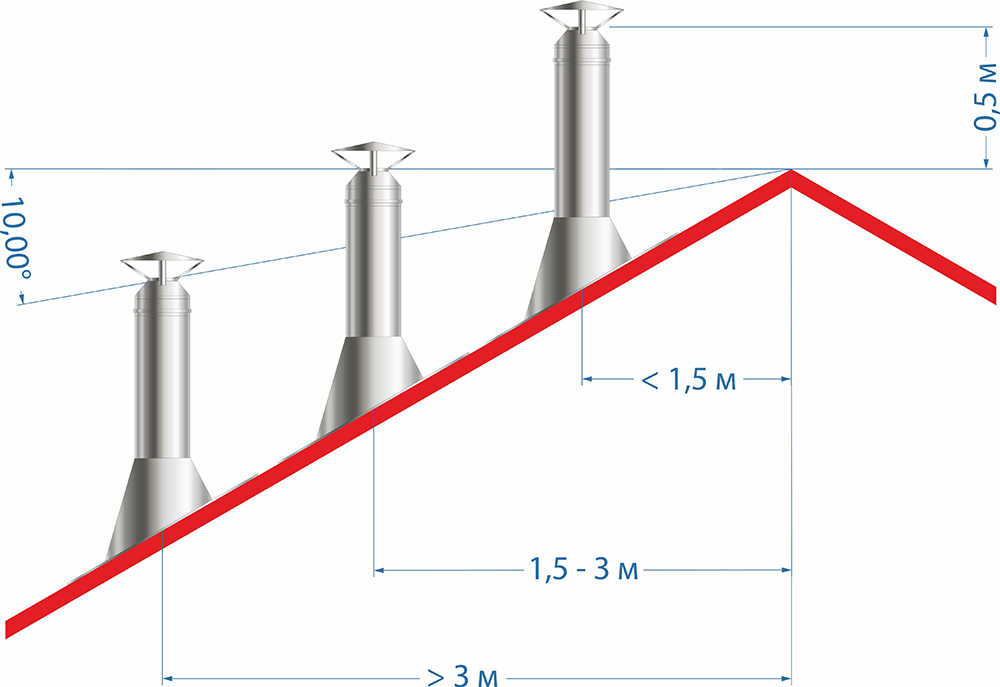

Правила выбора длины трубы

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Правильное получение разрешения на постройку бани

Разрешение на строительство бани, можно получить в администрации населенного пункта в котором находится участок либо в ближайшем МФЦ (многофункциональном центре).

Документы

Для получения разрешения на отдельно стоящее сооружение необходимо подготовить следующий пакет документов:

паспорт заявителя либо представителя;
документ, подтверждающий право на владение землей (договор дарения либо купли-продажи, свидетельство о получении наследства);
выписку из Единого государственного реестра недвижимости (ЕГРН) — можно не предоставлять, так как данные сведения находятся в свободном доступе и органы самоуправления могут запросить их в рамках межведомственного взаимодействия.;
план земельного участка — заказывается в районной администрации;
проект предполагаемой постройки, со сведениями об инженерных сетях, схемой расположения бани и указанием расстояния до других объектов, расположенных на участке.

Подробнее о том, какие документы обязательные для разрешения на постройку, читайте у нас.

Баня, которая является пристройкой к дому, будет рассматриваться как реконструкция здания, поэтому в этом случае принимаются во внимание следующие характеристики:

изменение площади;
соответствие с требованиями установленными пожарной инспекцией и санитарно-гигиеническими нормами;
сохранение запаса прочности стен и фундамента.

В местный орган самоуправления необходимо подать:

уведомление и проект на реконструкцию жилого дома, при этом на земельных участках относящихся к ИЖС или ЛПХ, разрешение на строительство было заменено на уведомление;
дождаться ответа.

Все документы предоставляются в органы самоуправления как в виде копий, так и оригиналов. Копии остаются в администрации, а оригиналы вместе с распиской о дате следующего посещения возвращаются заявителю.

Документ о разрешении строительных работ действителен в течении 10 лет с момента его получения.

После того, как баня будет возведена, нужно:

подготовить технический план дома вместе с пристройкой;
подать уведомление в местный орган самоуправлении о завершении реконструкции ОКС;
пригласить геодезистов, чтобы они произвели необходимые замеры;
дождаться проверку муниципальных органов на соответствие всем необходимым нормам;
получить уведомление о соответствии.

Если планируется возведение банного комплекса для коммерческого использования, вместо уведомления следует подавать разрешительный акт, также потребуется разрешение от соседей, СЭС, пожарной инспекции и Роснедра.

Сроки и стоимость

На рассмотрение уведомления у муниципального органа есть 10 дней для принятия решения. На составление техплана — не более 3-х недель.

Как правило, при соблюдении всех установленных норм, получение разрешения на возведение бани, проблем не вызывает и, если не было допущено ошибок, оформить все необходимые документы можно в течении месяца.

Стоимость услуг, варьируется в зависимости от региона. Так например в Москве и других крупных городах, подготовка технического плана может достигать 15 000-18 000 руб. В отдаленных регионах и небольших городах — 8 000-10 000 руб.

Подробно о том, какая цена разрешения на строительство, читайте у нас.

Госпошлина везде одинаковая и составляет 350 руб. — баня без разрешения, и 2000 руб. — за капитальную постройку.

Могут ли отказать

Бывают ситуации, когда органы отказывают в постройке. Это может произойти, если:

было обнаружено значительное расхождение в документах;
наличие опечаток либо ошибок при подаче уведомления;
поданные сведения не соответствуют техническому плану;
был предоставлен не полный пакет документов;
наличие нарушений при проектировании;
не соблюдались санитарно-гигиентческие, противопожарные или строительные требования.

При нарушении одного из вышеперечисленных пунктов, муниципальные органы, имеют законные основания отказать в разрешении на строительство.

Таким образом, возведение бани для частного пользования в юридическом аспекте — более простая задача, чем может показаться на первый взгляд. Вспомогательные хозяйственные постройки, к которым относятся бани, в большинстве случаев, оформляются по одному принципу — на основании технического плана.

Сборка дымохода

Пошаговое руководство по монтажу дымохода всегда есть в инструкции производителя. Но из него домашним мастерам, не имеющим подобного опыта, не всегда удается понять, как правильно устанавливать трубу. Поэтому приведем порядок работ с некоторыми комментариями.

Шаг 1. С наружной стороны к сэндвич трубе, проходящей через стену, крепится тройник. Фиксация проводится с помощью хомутов. Шуруповертом плотно зажать трубы не получиться — тройник будет чуть-чуть шататься. Это не проблема — такая уж конструктивная особенность у дымохода.

Во время зажатия хомута необходимо с помощью нивелира вывести горизонталь тройника, чтобы дымоход был строго вертикальным. Кроме этого следует учесть важную особенность — сборка ведется по дыму, а не конденсату (у тройника разные вертикальные концы).

Шаг 2. Снизу тройник закрывается специальной заглушкой (в ней будет собираться конденсат). Некоторые специалисты советуют нарастить низ тройника прямой трубой и потом ее заглушить. Здесь на усмотрение хозяина бани — оба варианта имеют право на жизнь.

Ставится заглушка.

Шаг 3. Имея точное нахождение низа дымохода, можно крепить к стене монтажную площадку, которая служит опорой для всей конструкции. При слабых стенах (каркасное здание или газобетон) придется заливать фундамент с анкерами. Он и станет опорой для системы отвода продуктов сгорания топлива.

Шаг 4. К тройнику крепится нижняя часть дымохода (сэндвич труба длиной 1 м). При затягивании хомута отвесом проверяется вертикаль.

Шаг 5. Собирается система крепления трубы к стене: с помощью болтов соединяются настенный хомут со штангой

Здесь важно точно рассчитать расстояние дымохода до стены. Для этого рулеткой замеряется удаление первой сэндвич трубы от бани

Шаг 6. На трубу надевается настенный хомут и зажимается. Труба вставляется в дымоход и фиксируется там.

Шаг 7. Штанга крепится к стене.

Шаг 8. Дымоход наращивается третьей трубой.

А дальше можно отступить от инструкции и собрать верх дымохода на земле, после чего поднять его и закрепить.

Здесь есть важное уточнение. Если нет возможности на четвертой трубе поставить настенную штангу, придется воспользоваться растяжками

Ведь из-за высокой парусности в ветреную погоду дымоход может положить. Для растяжек подойдет трос небольшого диаметра.

В завершение работ нужно обеспечить выход топочных газов от печи до сэндвич трубы (напомним, что ее категорически запрещается сажать на патрубок котла). Для этого нужна моно труба. Она сажается на патрубок. С сэндвич трубой соединяется с помощью адаптера. После этого моно труба оборачивается базальтовой ватой, а поверху фиксируется вязальной проволокой. Термозащита прячется под листом оцинкованного металла.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Рекомендуем ознакомиться: Использование трубы НПВХ в напорных системах

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

В своем частном доме или бане при наличии отопительного котла, камина или печи очень важно корректно подобрать способ избавления от продуктов горения. А основной из них – это дым

Если подойти к вопросу невнимательно, то можно не только снизить КПД при функциональной эксплуатации, но и подвергнуть собственную жизнь опасности. Угарный газ, если он распространяется внутрь помещения хоть в небольшом количестве, способен вызвать серьезное отравление организма. Правильный монтаж и установка трубы дымохода своими руками – это задача на сегодняшний день доступная не только профессионалам, но также и любителям, которые детально изучили техническую сторону вопроса.

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

«По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
«По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Рекомендуем ознакомиться: Утеплитель для защиты труб, изготовленный из вспененного полиэтилена (теплоизоляция)

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Металлические и керамические дымоходы

При сооружении относительно легких печей-каменок можно сделать дымоход из керамической или металлической трубы. Однако при сильном охлаждении в таком дымоходе легко образуется конденсат, поэтому керамические и металлические трубы помещают в несгораемый теплоизоляционный футляр. Такие трубы несложно изготовить и установить.

Особенности устройства металлической трубы сэндвич-дымохода в бане:

Между стальным кожухом и поверхностью асбоцементной трубы должно быть не менее 60 мм.
Стальной кожух удобнее сооружать звеньями высотой не более 1,5 м. Между звеньями соединительных труб не должно быть зазоров. Они должны входить друг в друга не менее чем на 100 мм.
Кожух доводят до верха трубы, а сам верх делают с небольшим наклоном. Пространство между трубой и кожухом замазывают густым цементным раствором. Можно вместо этого обложить керамическую или металлическую трубу кирпичом.
Во избежание пожара следует позаботиться о термоизоляции печи и устроить противопожарную разделку из кирпича, чтобы расстояние от края печи до деревянных деталей было не менее 25 см.
В качестве термоизолятора можно использовать минерит. Его листы прикручивают к стенам и полу саморезами. Расстояние от листа минерита до нагревающихся частей печи-каменки (включая «голые» трубы) должно быть не менее 10 см. На стены минерит кладут в два слоя. Сначала крепят один лист минерита, потом керамические трубочки-проставки, затем на пол укладывают один лист минерита, а сверху — еще один лист. Пол предварительно подметают, так как мусор может деформировать минерит. Лист кладут вплотную к стенам и прикручивают саморезами. Край листа обрезают под уровень открытой печной дверцы и зачищают наждачкой.

Ошибки при устройстве дымохода в бане:

Недостаточная высота дымохода.
Группирование нескольких дымоходных конструкций в одну.
Экономия на теплоизоляционных материалах.
Использование непригодных для монтажа дымоотвода материалов, которые могут спровоцировать возгорание.
Близкое расположение дымоотвода к деревянным конструкциям (дверь, перекрытия, стены ит. п.), что может привести к их нагреву и воспламенению.
Выбор диаметра и высоты дымоотвода наугад.

Имейте в виду, что ремонт дымоотводящих систем может быть в разы дороже их монтажа специализированной организацией. Нужно еще на этапе проектирования правильно оценить свои силы, чтобы потом все банные системы еще долго работали исправно.

Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие

Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.

Для этого существуют некоторые правила:

При организации дымохода в бане выходящая из печи труба должна в обязательном порядке иметь значительную толщину стен, с включенным в состав конструкции изоляционным слоем (подробнее: «Как установить трубу в бане – рекомендации и способы монтажа»). Она должна обладать высотой не менее 1-го метра. Рекомендуется для изготовления применять нержавеющую сталь, благодаря ее большей теплоустойчивости, сравнительно с оцинковкой. Далее, после этого метрового участка, можно применять сэндвич трубы.
Изоляция трубы в потолке бани является обязательным условием. При этом категорически запрещено стыковать трубы на участке прохождения сквозь потолок (прочитайте: «Как и чем сделать изоляцию трубы в бане – материалы и способы»).
Протяженность горизонтальных участков имеет непосредственное влияние на тягу и другие технические показатели дымохода. Чем длиннее такие отрезки, тем тяга в системе слабее. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
Колена также способствуют уменьшению производительности дымоходной системы. Рекомендуемое их число в одном дымоходе – не более трех.
Труба на участке прохождения сквозь полочное перекрытие не должна быть жестко зафиксирована. Крепление должно быть таким, чтобы это не сдерживало линейное расширение нагретой трубы.

Сила тяги

Тяга недостаточной силы может быть из-за неправильного конструирования, не герметичного соединения деталей, малого диаметра дымохода, большого скопления сажи и пепла внутри канала или в котле, а также из-за плохой теплоизоляции наружных участков конструкции.

Чтобы не пришлось думать как усилить тягу в дымоходе, необходимо:

при монтаже конструкции следить за качеством соединений деталей;
установить решётку(колосники), которая обеспечит само высыпание пепла из топочной камеры;
наружную часть трубы утеплить базальтовой минватой на асбестовом листе;
следить во время топки печи за тем, чтобы дверца поддувала была достаточно приоткрыта для обеспечения полноценного воздухообмена в обогревателе.

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

Использовать готовую разделку;
Смонтировать проходной узел своими руками.

Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

Установка готового переходника

Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
При необходимости осуществить утепление;
Установить проходной узел дымохода в перекрытие;
Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
Присоединить участок трубы, расположенный сверху крыши;
Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
В сделанное отверстие выводится один край трубы;
Изнутри помещения на потолок накладывается пластина;
Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Стыковка дымохода со стеной

Существует два основных варианта обустройства:

Если речь идет о том, что дымоход будет выходить через стену, то необходимо произвести разбор определенного ее участка (по диаметру трубы) и укрепить места под установку кронштейна. Затем собирается и устанавливается сам кронштейн с уголками, по которым беспрепятственно будет перемещаться тройник при монтаже дымохода.
Стену необходимо закрыть сантиметровым фанерным листом, закрепить поверх него асбестовые листы при помощи шурупов, а затем, еще выше закрепить оцинкованный металлический лист – 2*1,2 сантиметра. В созданной конструкции вырезается квадратный кусок, через который будет проходить дымоход. Кронштейн при этом покрывается антикоррозионным лаком. В конце концов, сэндвич-труба надевается на внутреннюю.Также при монтаже можно создать уступку – пространство от дымохода до стены.
Если же сєндвич-труба выводится через крышу, то вначале к участку, через который будет выводиться труба, прикладывается лист оцинковки. После этого производится выведение трубы. Затем лист закрепляется на кровле. Лучше всего его зафиксировать путем подведения краев под листы кровельного материала.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

универсальная система (возможность подбора разных диаметров);
легкость обработки дымохода даже с боковым проходом;
водо- и паронепроницаемость (доступность для печей с каменкой);
механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство
дымоходной трубы зачастую варьируется относительно типа и материалов
изготовления. В зависимости от способа установки
, дымоходы подразделяют на:

внутренние
, что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
внешние
, которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно!
При выборе установки наружного дымохода
, дымоотвод дополнительно утепляют
с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения. Устройство дымоходных труб различается так же в зависимости от материалов изготовления

Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный
и дымоход из металлической трубы

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный
и дымоход из металлической трубы
.

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое
. Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом
при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки
как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают
, сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке
и обойдутся на порядок дешевле
. Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара
в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм
, но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали
. Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба
. Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований
, которые выдвигаются к стальным дымоотводам:

внутренняя толщина стенок
должна быть от 0.8 мм
;
сталь должна быть устойчивой к температурам до 850°С
включительно;
показатель толщины базальтового наполнения
должен начинаться от 50 мм
, а его плотность
— от 120 мг/м3
;
модель наружной
трубы лучше выбрать так же из нержавеющей стали
.

Заключение

Стоит отметить, что вопрос, как правильно установить сэндвич трубу в бане достаточно полно и детально освещен, в том числе и в интернет пространстве. Однако, куда в меньшей степени затрагивается проблема недостатков такой конструкции. Прежде всего, это достаточно высокая цена на системы полностью выполненные из качественной коррозионностойкой и жаропрочной стали. Попытки ряда производителей найти более дешевую альтернативу в виде эрзац — технологий не всегда успешны и ведут к кардинальной потере ресурса и потребительских качеств. С другой стороны на повестке дня остается качество изоляционного материала. По техническому регламенту изоляционная масса без проявлений деформации должна выдерживать термическое воздействие не ниже 600 градусов Цельсия. Практика же показывает, что прогорание изоляционного слоя остается серьезной проблемой при эксплуатации дымоходных систем рассматриваемого типа. А это напрямую ведет к потери дымоходом всех преимуществ, относительно своих простых собратьев с одной стенкой. Поэтому основным критерием который должен сопровождать выбор и приобретение сэндвич систем, остается тщательный подбор качественного изделия, при котором вопрос стоимости стремительно отходит на второй план. Все таки мы, как и англичане, не настолько богатые люди, чтобы покупать дешевые вещи.
