Коптильня своими руками: 107 фото и чертежей домашних коптилен для холодного и горячего копчения

Изготовление горячей коптильни разными способами

В продаже есть масса конструкций, но все она стоят достаточно дорого. Желающие сэкономить могут каптилку сделать сами. Для этого есть множество дельных рекомендаций специалистов. Сам процесс изготовления уже интересен и занимателен. А еда из самодельного устройства для окуривания мяса и рыбы всегда вкусная и сочная. Материал – металл, но профиль может быть самым разнообразным. Можно даже говорить, что для горячего копчения пригодятся подручные средства, которые всегда найдутся в чулане, сарае или гараже.

Из бочки или ведра

Отличный вариант – коптильня для рыбы из железной бочки. Такое решение самое простое. Необходимо всего лишь обрезать днище и вмонтировать решетку или пару арматурных прута. Желательно, чтобы они размещались на двух уровнях. Под низ укладывается поддон. Потребуются крюки, за которые подвешиваются продукты. Их изготавливают из катанки, которую придется согнуть в форме буквы S. В качестве общей камеры подойдет даже обычное ведро. В него монтируют решетки из металла.

Важно их правильно разместить. Одна устанавливается на высоте 10 см над уровнем дна

Другая – на 5 см. выше первой. На дно засыпают до 2,5 см. щепы. Ее заблаговременно замачивают в воде. На решетку укладывают рыбу, мясо, сало, овощи. Главное, чтобы ведро было с крышкой. «Заряженную» коптильню горячего копчения достаточно поставить на огонь. На все уйдет порядка 15 минут. Нужно приметить, как только из-под крышки пойдет густой дым. Тогда коптильную камеру снимают с очага и оставляют остывать закрытой. Такое устройство можно оставлять на даче или брать с собой на пикники.

Помните, что в этом случае придется работать с горячим железом, и можно получить ожог. В зоне риска остаются дети. Поэтому если изготовить коптильню, придется следить, чтобы они не приближались к огню и к ящику, пока он горячий. Техника пожарной безопасности важна на всех этапах, тем более, что в данном случае схема коптильни предполагает наличие открытого пламени. Позаботьтесь и о соседях. Густой дым может показаться едким, особенно, если за забором живет астматик. Выбирайте место для костра правильно.

Из старого холодильника

У многих на даче или в гараже хранится старая кухонная техника. Чаще всего холодильники используются в качестве шкафа для хранения всяких мелочей. Но если вы задумались, как сделать коптильню горячего копчения, обязательно рассмотрите такое вариант. Придется найти барахлу новое место. Камеру вымойте. В качестве решеток для копчения используйте полки, которые также нужно отчистить. В «потолке» делают отверстие, куда будет выходить дым. Можно приделать дымоход.

Чтобы пользоваться крюками для подвешивания продуктов, необходимо на стенки прикрепить уголки, а к ним железные пруты. И даже если холодильник имеет вертикальную загрузку, достаточно установить их на разном уровне от днища. По размерам камеры делают поддон. Подойдет противень из старой духовки. Еще один понадобится для загрузки щепы. Для копчения потребуется электроплитка, на которую ставят поддон с опилками. Теперь плотно закройте дверцу и включите печь.

Из нержавеющей стали

Потребуется сплав, неподдающийся коррозии. Нержавейка – отличный выбор. Внешне конструкция представляет собой короб с крышкой. Как изготовить такую коптилку в домашних условиях, смотрите на видео. Потребуется инструмент и навыки в металлообработке. Но здесь нет ничего сложного. Единственное, что может стать причиной отказа от этого способа – необходимость использовать сварочный аппарат. Но если ваш гараж находится в кооперативе, всегда найдется тот, у кого он есть.

Внутри короба делают два уровня. Решетки для коптильни также изготавливаются своими руками. Часто такую конструкцию изготавливают любители туризма. Дела с том, что размер может быть компактным, а значит, ее можно взять с собой в поход или поездку. И если даже вы забыли взять с собой щепу, стружку можно найти в любой роще. Главное, замочите ее на несколько часов, а лучше на ночь. Засыпьте опилки, загрузите еду, поставьте коптильню на огонь. Подождите появления густых клубов дыма. Уже через 20 минут первая партия продукта будет готова.

Из кирпича

Это стационарное сооружение. Конструкция может быть самой разнообразной. Часто при изготовлении коптильни думают о том, чтобы она стала украшением приусадебного участка. Делают две камеры. В одной горят дрова, в другой тлеют опилки и находится, скажем, рыба. Имеет смысл рационально использовать огонь, для чего встраивают печку. Дымоотвод необходим в любом случае. Сложность заключена в необходимости вести кладочные работы. Без соответствующего навыка это сделать сложно. Зато можно построить коптильню холодного копчения и горячего по принципу «два в одном».

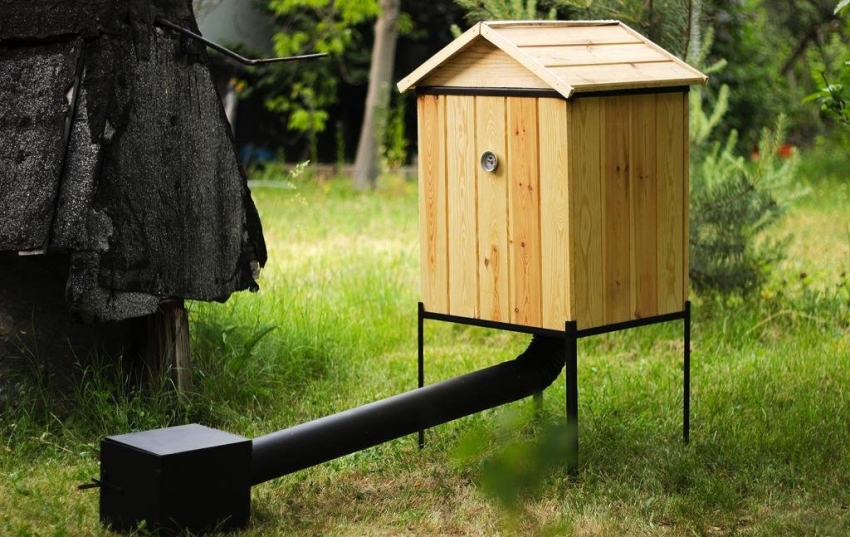

Холодная коптилка своими руками: конструктивные особенности

Устройство, которое позволяет приготовить разнообразные продукты холодным способом, включает в себя длинную трубу. Такая конструктивная особенность делает пищу менее вредной, так как проходящие по трубке газы успевают полностью перегореть. В результате этого канцерогены, которые содержатся в дыму, оседают на стенках длинной трубы, не причиняя вреда пище.

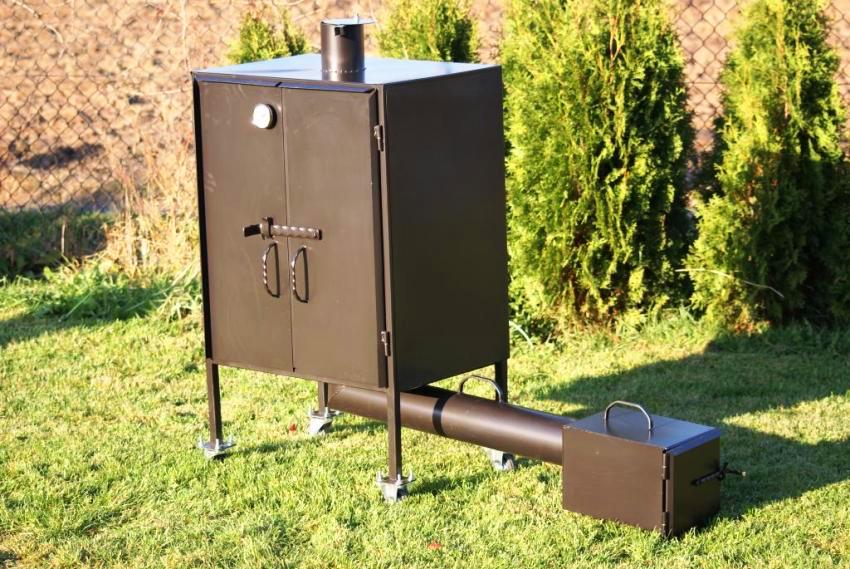

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода

Мясо, подвергшееся холодной обработке, имеет продолжительный срок годности. В среднем оно хранится 2 месяца. Этот показатель зависит от того, какое мясо было приготовлено, от его объема и т. п. Самодельные коптилки условно подразделяются на три части:

топку;
коптильную камеру;
дымоходную трубку.

Фото коптильни такого типа помогут разобраться в ее конструкции быстрее. Для того чтобы соорудить топку, могут быть использованы разные материалы. Для этих целей отлично подходят кирпич, бетонные блоки и листы оцинкованной стали. В этом резервуаре должен располагаться зольник.

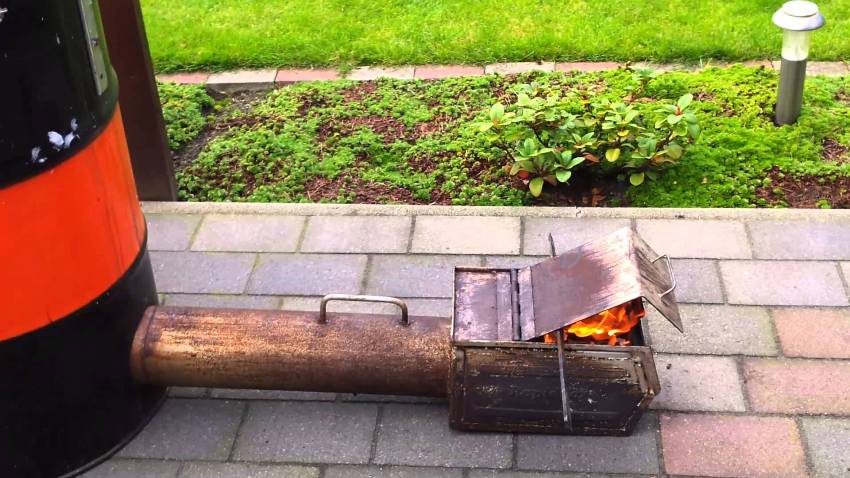

Топку для коптильни можно сложить из блоков, кирпича или сварить из металла

Холодный метод копчения чаще всего используется в коптильнях для рыбы. Своими руками сделать такой агрегат не так сложно. Все, что для этого требуется, – это иметь необходимый набор инструментов и следовать инструкции.

Важно запомнить, что во время розжига щепы или любого другого материала выделяется едкий дым. Чтобы обезопасить продукт от него, нужно установить специальную заслонку

В большинстве случаев ее делают в виде крышки топочного бункера. Она выполняет очень важную разграничивающую функцию и может, в зависимости от своего положения, регулировать направление движения дыма.

Как сделать коптильню для рыбы и мяса холодного типа?

Основой для самодельной коптилки такого типа чаще всего служит старая металлическая бочка. Ее конструкция идеально подходит для холодного копчения. Но при желании камеру можно выполнить практически из любого материала, подходящего по конструкции. Это связано с небольшой температурой внутри устройства, которая не требует организации пожароустойчивых элементов.

Специалисты не советуют конструировать коптильню из материалов, имеющих пористое строение. Они будут впитывать дым, а затем и влагу, что приведет к накоплению осадка с неприятным запахом. Рекомендованный материал для изготовления устройства – нержавеющая сталь. Именно по этой причине лучшим вариантом является использование обычной бочки. Коптильня из нее конструируется своими руками очень просто.

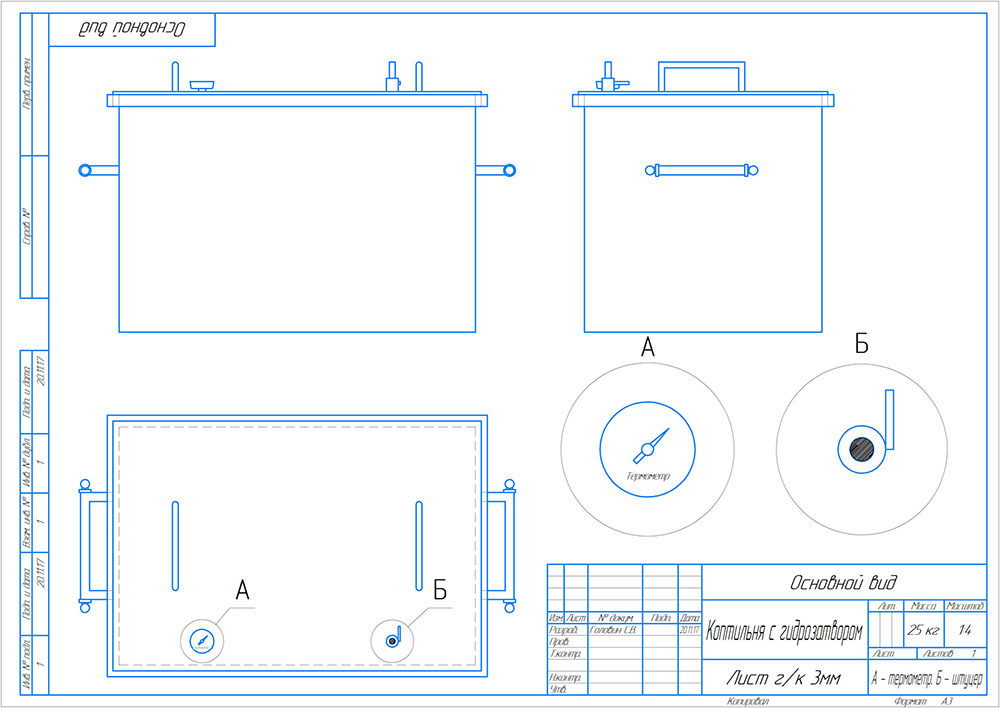

Чертеж с вариантом выполнения коптилки для холодного копчения

В дне бочки необходимо сделать отверстие, соответствующее показателю сечения дымоходной трубки. Через него в резервуар будет поступать дым, необходимый для процедуры копчения. В верхней части бочки нужно разместить держатели для продуктов. Их можно сделать из простых металлических прутьев или обычной проволоки. А также популярностью пользуется металлическая сетка, на которую выкладывается мясо или рыба.

Нормальный процесс копчения требует задержки дыма внутри камеры. Специалисты рекомендуют использовать для этого мешковину (влажную). Помимо задержки дыма, она будет впитывать в себя лишнюю влагу. Подобным образом организовывается крышка для коптильни своими руками. Фото готовых конструкций помогут вам вникнуть в этот процесс быстрее.

Один из ключевых моментов самостоятельной сборки коптильни – обустройство дымоходной трубки. Ее тоже не рекомендуется собирать из пористых материалов. Желательно приобрести металлическую трубу, однако при ее использовании нужно запомнить, что она требует профилактических очисток, так как очень быстро накапливает сажу на внутренних стенках.

Холодное копчение занимает значительно больше времени по сравнению с горячим

Оптимальным вариантом является дымоход, установленный в земле. Но такая конструкция чаще всего является одноразовой. Именно поэтому ее часто используют охотники и рыболовы.

Для копчения пищи не следует применять щепу или дрова, содержащие смолы, то есть смолянистые породы деревьев: сосна и ель. А также нельзя использовать древесину, которая при сгорании выделяет деготь (береза и клен). Для копчения продуктов питания лучше всего подходят такие породы деревьев, как дуб, яблоня, вишня.

Коптильни для рыбы горячего копчения своими руками

Существует масса вариантов, как сделать коптильню горячего копчения для дома своими руками. Конструкция такого устройства во многом схожа с установками холодного копчения, отличается размещение основных деталей и температура подаваемого в камеру дыма. Приспособления для изготовления коптилки легко отыскать у себя дома.

Из ведра

Из обычного металлического ведра с плотной крышкой легко соорудить небольшую мобильную коптильню.

Сделать решетки. Для этого используют лист нержавейки, в котором просверливают большое количество отверстий. Можно сделать решетку из нержавеющей проволоки. Закрепить решетку. Обычно ее устанавливают посередине. Если размеры ведра позволяют, можно зафиксировать две решетки

Важно, чтобы между ними было достаточно расстояния. Рыба не должна соприкасаться

Чуть выше дна устанавливается емкость для стекающего жира.

Конструкция проста, принцип использования понятен каждому:

На дно ведра засыпается щепа или опилки.
Сверху устанавливается поддон для сбора жира.
Закрепляются решетки, на которые раскладывается рыба.
Конструкция устанавливается на огонь и плотно закрывается крышкой.

В такой коптильне приготовить много продуктов не удастся, но для дома объема достаточно.

Из газового баллона

Из старого газового баллона

Баллон очищается от остатков газа. Для этого выкручивается вентиль. После этого емкость наполняется водой для проверки степени очистки.
Верхняя часть срезается. Приварив ее на петли и приделав ручку, удастся сделать надежную крышку.
Фиксируются ножки или подставка. Их можно сделать стационарными, приварив к баллону, или съемными – закрепив на болты.
С одной стороны коптильни приваривается топка, с другой – крепится дымоотвод.
Внутри емкость крепятся решетки для продуктов, на дне устанавливается поддон для жира.

Процесс изготовления коптильни из газового баллона – достаточно трудоемкий, но в итоге удастся получить надежную, эффективную и долговечную конструкцию.

Из кирпича

Обустройство фундамента. Процесс не отличается от подготовки оснований для других сооружений. Необходимо выкопать траншею, засыпать ее песком и щебнем, тщательно утрамбовать, усилить металлической сеткой и залить бетоном. К дальнейшим работам приступать только после полного застывания смеси. Следующий этап – кирпичная кладка

Важно использовать только красный огнеупорный кирпич. Укладка идет методом на ребро

Все пустоты заполняются раствором. Толщина швов должна составлять 12 мм. Затирка швов поможет придать эстетичности конструкции. Сооружение дверцы или крышки. Если коптильня большого размера, то лучше сделать двери. Маленькая вертикальная коптильня может накрываться сверху плотной крышкой. В верхней части коптилки сооружается дымоотвод. Внутреннее обустройство. Внутри продумывается расположение топки, размещение решеток и крючков для продуктов, а также устанавливается поддон для сбора жира. Для повышения эффективности и удобства использования устанавливается термометр для контроля температуры.

Чтобы кирпичная установка получилась надежной и безопасной, следует заранее продумать конструкцию и сделать чертеж. Также можно использовать уже готовые схемы коптилен из кирпича.

Чем хороша собственная коптильня?

Во-первых, тем, что в любое время без особых затрат можно сделать оригинальное, вкусное блюдо. Но это не единственная причина, чтобы решиться на операцию «Коптильня своими руками». К преимуществам самостоятельного создания такого устройства можно отнести еще несколько выгод.

Экономия. Цена покупных моделей способна заставить не только погрузиться в уныние, но и потерять аппетит. Даже самые простейшие модели коптильни обойдутся довольно дорого.
Простота операции. Такая работа, если все материалы и инструменты есть под рукой, в некоторых случаях занимает не больше часа. День — максимум, который может потребоваться на создание коптильни.
Легкость использования, обслуживания. Несмотря не простоту конструкций, они выполняют работу качественно, поэтому никакие дополнительные действия не нужны. Ухаживать за ними тоже нетрудно.

Самое привлекательное качество самодельных коптилен — их бесплатность, если все необходимое у хозяев в «закромах» уже есть. К тому же сделать можно не одну конструкцию, а сразу несколько, на все случаи жизни и на любую компанию.

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

ПолезноБесполезно

Походная коптильня своими руками

Не всегда имеющиеся в продаже варианты подходят для намеченных целей. На рынке распространены дешевые коптильни из тонкого металла, который быстро прогорает, и коптильня приходит в негодность. Чтобы избежать этого, стоит озаботиться изготовлением коптильни самостоятельно.

Чертежи походной коптильни

Походная коптильня изготавливается из нержавеющей стали или белой жести толщиной 0,5 мм в виде ящика с крышкой.

На высоте 15 и 25 см внутри ящика прикрепляются упоры, на которые устанавливаются сетчатые рамки для размещения рыбы. Чтобы рамки свободно входили в ящик, их размеры должны быть на 1-2 см меньше размеров ящика. Размеры крышки, наоборот, должны быть на 1 см больше размеров ящика, чтобы она свободно надевалась на него сверху. Через образующиеся между крышкой и ящиком зазоры будет выходить образующийся дым, так что плотного прилегания не требуется.

Походные рецепты: рыба горячего копчения

В походной кухне есть огромный плюс: раскрепощённость, полная свобода в движениях и решениях. Можно дымить, рассыпать и разбрызгивать сколько душе угодно абсолютно не в ущерб интерьеру. Причём некоторые кулинарные приёмы осуществимы только на открытом воздухе. Например, копчение. Один из самых вкусных вариантов приготовления рыбы. Если из речки только что вытащен хариус, а в машине давно ожидает своего «выхода» коптильня, медлить не будем. Зажжём костёр на берегу и сотворим рыбу горячего копчения. Кулинарный шедевр гарантирован! Вариантов коптилен существует множество. В этом рецепте использована коптильня-ящик с двумя решётками и поддоном для жира.

Популярные статьи Денжный цветок

Ингредиенты на 1 закладку:

• 3-4 хариуса по 300-400 г каждый (отлично подойдут и небольшие ленки);• соль по вкусу.

Хариусов потрошим, убираем жабры. Чистить от чешуи не нужно, она удерживает сок внутри рыбины. Тушки внутри и снаружи смачно натираем солью. Оставляем на полчаса подсолиться.

За это время разводим костёр. Набираем тонких сухих ивовых веточек – они дадут нам вожделенный дым. Можно использовать древесную стружку или опилки. Однако строгать толстую ветку дольше, чем собирать то, что ива готова отдать сама. Почему ива, спросите вы? Потому что её дым не горчит, как у хвойных. Ивовые кусты легко найти, по берегам рек они растут практически везде. При желании можно использовать веточки или опилки других подходящих для копчения пород.

Огонь горит? Начинаем. Насыпаем наломанные веточки на дно коптильни.

Устанавливаем одну из решёток, ту, что с низкими ножками. На неё кладём поддон для сбора жира. Теперь черёд второй решётки с длинными ногами.

Кстати, про поддон. Можно, конечно, обойтись и без него, установив главную решётку (которая для рыбы) сразу над веточками. Но в этом случае жир и сок будут капать вниз, на дымящиеся угольки, и гореть. А рыба получится с привкусом горечи.

Укладываем наших хариусов и ленков на решётку.

Над костром устанавливаем подставку для коптильни. В нашем случае это была вот такая специальная решётка. Она вставляется в туристический костровой кол.

Закрываем коптильню крышкой и ставим на огонь.

На ровном, умеренном пламени держим всю конструкцию 15-20 минут. Из-под крышки в какой-то момент пойдёт дым: это затлели наши ивовые веточки, копчение началось.

Ближе к завершению процесс нужно контролировать, снимая коптильню с огня и открывая крышку. Готовая рыба должна иметь приятный коричнево-копчёный цвет и вкусно выглядеть.

Как самому сделать коптильню горячего копчения для рыбы

Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:

три пустых газовых баллона;
сварочный аппарат;
болгарка;
металлическая труба диаметром 8-10 см;
металлический профиль для ножек изделия.

Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:

Из металлического прута изготавливают ножки.
Высота ножек 60-78 см, зависит от личных предпочтений хозяина
Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
По бокам проделывают отверстия для вентиляции, с другой стороны выпиливают надрезы для установки шампуров
На торцах вырезают отверстия для монтажа дымоходной трубы.
Прикладывают трубу, намечают ее размер и отрезают
Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
Листом железа толщиной 0,3-0,5 см закрывают торец, оставляя место соединения камер незакрытым
Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
Элементы приваривают друг к другу отрезком трубы длиной до 10 см
Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
Сверху приваривают крюки из металлического прутка сечением 0,5-0,8 см
Все элементы соединяют в единую конструкцию.
При желании сооружение снабжают колесами

Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.

Коптильня для рыбы своими руками на видео:

Как это работает

Коптильня горячего копчения имеет следующий принцип работы: блюда готовятся благодаря большому количеству дыма, которое выделяет древесная щепа, если ее достаточно прогреть. Нужно только следить за тем, чтобы она не воспламенялась, а постепенно тлела.

В условиях, при которых нет специальных термометров, выявить подходящий способ копчения блюд можно только на основании опыта.

Схема устройства коптильни горячего копчения

Чтобы копчение не превратилось в горение, стоит убедиться в том, что крышка достаточно хорошо (без зазоров) подходит к корпусу коптильной камеры. Для надежности ее лучше сверху придавить кирпичом: при постоянном использовании коптильни металл неизбежно покоробится, в результате чего крышка уже не будет прилегать так плотно, как раньше.

Способ копчения ложится в основу коптильни:

чтобы изготовить устройство холодного копчения , яму для очага следует расположить на некотором расстоянии от коптильной камеры, соединив их специальной трубой;
если предпочтительно горячее копчение, очаг с углями нужно расположить прямо под коптильной камерой.
