Отопительно-варочная печь своими руками к. я. буслаева порядовка

Для английского камина

Английский пристенный камин имеет специфический очаг, у которого прямой дымоход. Кроме того, в чертеже или проекте такого камина следует сделать разрез в форме трапеции для того, чтобы тепло поступало непосредственно в помещение.

Для начала порядовки желательно использовать керамический кирпич. Первый ряд необходимо выполнить боковой стороной кирпича. Далее и на последующих этапах кирпич следует укладывать плашмя. Не забывайте, что порядовка английского камина не предусматривает наличие поддувала и решётки. Чаще всего печки с поддувалом должны быть в конструкции для больших комнат. В качестве элементов для крепежей вы можете использовать различные листы металла.

Вариант английской порядовки предполагает расположение печи в открытом виде. Топка должна обкладываться огнеупорным стройматериалом. Кроме того, очень многие забывают об особенности поглощения воды кирпичом, поэтому кирпич перед кладкой рекомендуется замачивать. По завершении строительных работ следует подождать несколько недель до полного высыхания кирпича. И только после высыхания камин можно вводить в эксплуатацию.

Использование готового проекта

Для того чтобы выложить самостоятельно русскую печь с лежаком и камином, выходящим в комнату, можно воспользоваться готовым проектом, адаптированным к современным требованиям. На сайте предоставлено фото с готовыми разработками такой конструкции №132(А) РП – 4800. Обогреватель может отопить до 45 м* помещения, имеет два подтопка и габаритный размер 1410*2040 мм. Проект состоит из комплекта разработанных чертежей, спецификации и пошаговой инструкции. На этом же ресурсе можно найти и другие конструкции печей с другим расположением лежанки и камина.

Печь приобретёт свою индивидуальность только после её облицовки. Она должна иметь чистые ровные швы кладки, при этом вся лицевая поверхность должна быть очищена с помощью абразивных материалов. После этого поверхность декорируется любыми доступными способами, и становится предметом гордости мастера.

Однако не каждый может создать русскую печь с лежанкой своими руками, особенно если нужен камин. Работа эта требует навыков, сноровки и много времени. Переделывать плохо построенное громоздкое сооружение станет дороже. Работа мастера ценится дорого, но конструкция будет работать многие годы.

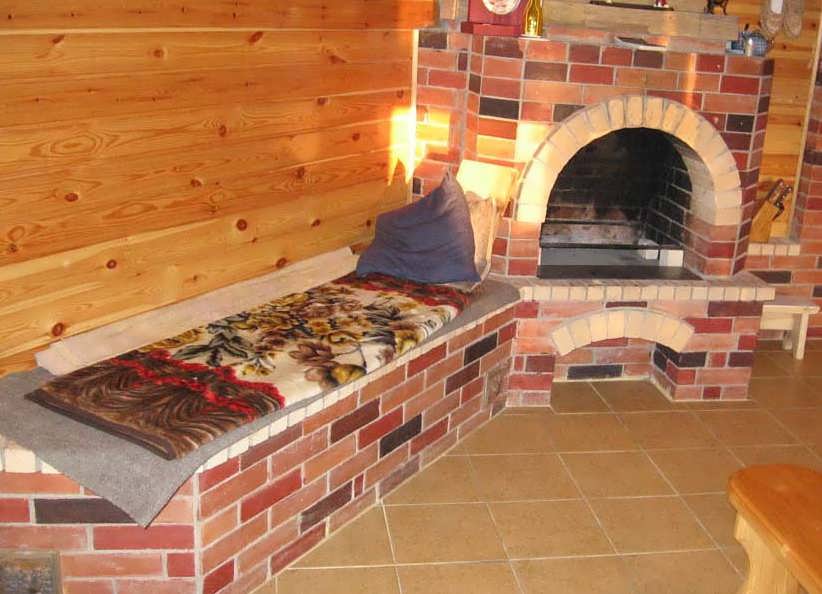

Русская печь с камином и лежанкой

Полезные советы для кладки шведки

1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.

5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

   Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Классическая

Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.

На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.

На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.

На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов – продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.

На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.

Как отапливать баню

Теплые полы в бане – хороший вариант для тех, кто использует ее круглый год, у кого она находится дома, и кому она служит не только по прямому назначению, но еще и одновременно является единственной ванной в доме, особенно в период холодов. Именно тогда теплые полы сделают ваш отдых в бане еще более приятным, особенно если вы решите разместить их еще и под основным помещением. Тогда теплые полы парной станут отличным дополнительным источником отопления.Преимущества теплого пола для бани:

• Система отопления находится внутри пола
• Равномерное распределение теплоты по всей площади помещения
• При небольших затратах — возможность отопления большой площади
• Значительная экономия по сравнению с электрической

Теплые полы в бане удобны для использования, нетоксичны и дешевы по себестоимости, но при всем этом необходимо иметь в помещении дополнительные источники отопления, такие как радиаторы, так как теплые полы не могут обеспечить абсолютный прогрев всего помещения, особенно когда наступают лютые морозы.

Как же выглядят теплые полы? Между бетонным основанием и самим его покрытием расположена система труб, по которым идет вода или другая нагревающая жидкость. А для того, чтобы все тепло шло наверх, их сразу кладут на изоляционный материал, таким образом обеспечивается хорошее обогревание бани.

Отопление бани от печи

Сейчас мы рассмотрим несколько очень важных пунктов, которые вам стоит учесть при выборе печи, используемой для отопления бани. Желательно определиться заранее, каким именно видом топлива будет отапливаться баня, хорошо если оно будет недорогим, в последнее время все чаще используют водное отопление. Какие существуют печи для бани:

• Постоянного действия. В процессе всего использования парной нужно постоянно поддерживать горение топлива.
• Периодического действия. Их достаточно протопить заблаговременно.

Независимо от размера банной всегда должно быть достаточно тепло, и эту функцию чаще всего выполняет печь, именно она нагревает воздух во всем помещении. Для начала стоит определиться с материалом для печи, а только потом внимательно ознакомиться с технологией монтажа и правилами эксплуатации банной печи.

Печь постоянного действия

Главная отличительная черта печи постоянного характера действия – это относительно маленький слой кладки и небольшое количество камней, используемых при кладке. Имея подобную печь, у вас будет возможность регулирования температуры, которая может доходить до 360 градусов. Для отопления подобной печи вам нужно только обеспечить ее подключение к электросети. Но вы также можете использовать и газ как топливо.

Печь периодического характера

Главная особенность печи периодического действия — это толстый слой кладки и большое количество кирпичей, который вам понадобится, чтобы выложить ее. Большая толщина стенок обеспечит защиту поверхности печи от возможного перегрева и за счет своей высокой теплоемкости будет еще долгое время обеспечивать подачу тепла.

Такой вид отопления позволит довести температуру нижней части печи до отметки в 1000 градусов. Даже при достижении такой высокой температуры отсутствует оседание сажи, так как она вся сгорит.

Самый подходящий вид топлива, который только можно использовать в бане такого типа – это дрова. Использование же угля для обогрева не приветствуется. Не стоит пытаться резко понизить температуру печи, так как это опасно и может вызвать разрушение внутренней поверхности печи за счет резких перепадов.

Выбор материала

Заранее продумайте все материалы, которые вы будете использовать при строительстве, они ни в коем случае не должны быть легковоспламеняющимися. Также организуйте необходимую вентиляцию помещения. Существует множество материалов, рекомендованных для устройства печи, но наиболее популярные – кирпич и сталь.

Для отопления всей бани вам хватит одной печи каменки. Поэтому ее можно сделать небольшую, чтобы сэкономить место. Обычно для отопления используют печи из кирпича периодического действия, хотя существуют и такие, которые приспособлены к постоянному горению.

Главное преимущество печи каменки в том, что еще долго после нагревания она будет отдавать тепло в силу своей высокой теплоемкости, при том, что время ее нагревания минимально, она сможет в течении длительного времени поддерживать высокую температуру в помещении. Для установки такой печи вам потребуются услуги опытного печника, а это обойдется достаточно дорого.

Где лучше установить камин для отопления летнего дома

Наши специалисты по монтажу каминов и дымоходов, с учетом предложенной схемы дома, считают, что камин наиболее правильно будет установить (исходя из цели отопления смежных комнат): либо в углу справа от лестницы либо под лестницей с выводом дымохода через стенку.

Обогрев 2х смежных помещения возможен любой печью или камином, если они будут соответствовать необходимой мощности, при которой отопительный прибор отдаст тепло так, чтобы заполнить всё свободное пространство (через открытые двери, стены и систему вентиляции в доме тепло распространяется по смежным помещениям).

В нашем конкретном случае стандартной печи-камина мощностью не менее 9 кВт будет вполне достаточно.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от от опления природным газом печь долж на на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

Что такое печь-шведка и где она используется

Если припомнить быт рядовой шведской семьи в XVIII—XIX веках, сразу станет ясно, каким интересам служила печь в каждом доме. Хозяйка занималась стряпнёй и домашними делами, хозяин — преимущественно рыбалкой или охотой. Суровый северный климат, капризные переменчивые ветры заставляли не только обогревать жилое пространство, но и часто сушить обувь и одежду. Пища может долго ждать возвращения охотника с промысла. В случае переохлаждения необходимо быстро согреться и восстановить здоровье. Всем этим нуждам и отвечает конструкция печи-шведки.

Сегодня требования, предъявляемые к печам, нисколько не отличаются от средневековых. Людям всё так же нужно тепло, возможность приготовить пищу, комфортная температура во время отдыха и минимальные усилия для поддержания всего этого.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

1. Сделайте сплошной и ровный ряд.
2. Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
3. Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
4. Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
5. Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
6. Установите водогрейный бак.
7. Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
8. Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
9. Этот ряд объединяется с предыдущим.
10. Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
11. На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
12. Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
13. Продолжайте алгоритм.
14. Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
15. Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
16. Усильте стенки полосками металла.
17. Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
18. Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
19. Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
20. Насыпьте песок, уплотните.
21. Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
22. Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
23. Поставьте дверку прочистного окошка.
24. Установите задвижку для регуляции тяги.
25. Продолжайте перекрывать пространство.
26. Работайте по алгоритму.
27. Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

1. Сделайте ровное и сплошное основание.
2. Поставьте зольную камеру.
3. Зафиксируйте прочистные дверцы.
4. Поставьте колосниковую решетку.
5. Сформируйте подтопочную камеру.
6. Начинайте футеровку топки.
7. Приступайте к сооружению стенок.
8. Выставьте уголки.
9. Выровняйте под.
10. Сформируйте хайло.
11. Поставьте плиту.
12. Возведите топочно-варочную камеру.
13. Перекройте дымовой канал.
14. Сформируйте свод большой топки.
15. Возводите стенки.
16. Продолжайте предыдущий ряд.
17. Свяжите стенки с арками.
18. Продолжайте ряд.
19. Выполните теплоизоляцию горнила.
20. Займитесь общим перекрытием.
21. Продолжайте алгоритм.
22. Выставьте задвижки.
23. Поставьте прочистные дверцы.
24. Продолжайте предыдущий ряд.
25. Соблюдайте алгоритм.
26. Перекройте канал.
27. Сформируйте дымоход.
28. Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет

Второй ряд кладки печи

После того, как первый ряд готов, можно приступать ко второму уровню. Кроме горизонтали, теперь вам нужно следить также и за вертикальностью углов. Для этого можно использовать уровень или отвес. Как и в первом ряду, вам нужно сначала выложить периметр, а потом заняться заполнением середины в установленном порядке. После того, как выложите кирпичи второго ряда, забейте гвозди в шов между вторым и первым рядом. Можно подобрать длину гвоздей от 80 до 100 мм.

Если вы пользуетесь отвесом, то опустите его поочередно на каждый угол второго ряда. Отметьте точки, из которых опускали отвес.

В отмеченные точки забейте гвозди, такой же длины. Затем привяжите капроновый шнур к гвоздям и натяните его. При помощи отвеса проверьте вертикальность шнуров. Если замечаете отклонения от уровня, тогда подгибайте верхние гвозди. Таким образом, у вас получится идеальный контур печи. Все последующие ряды можно смело выкладывать, основываясь на вертикальности углов по шнурам. Такая техника позволяет значительно сэкономить время, поскольку вам больше не придется контролировать углы при помощи отвесов.

Виды и преимущества духовок для кирпичных печей

Существует несколько вариантов таких устройств, зависящих от конструктивных особенностей. Классификация духовых шкафов:

• чугунные;
• стальные;
• железные;
• безоболочная духовая камера.

Также духовка может быть с закрытой/сплошной дверцей или застекленной. Оптимальный и функциональный вариант — чугунная духовка. Основным материалом является толстостенный чугун, благодаря чему внутри камеры поддерживается постоянная температура, а воздух медленно охлаждается.

Преимущества чугунных устройств:

• Равномерный нагрев.
• Высокая теплопроводность металла.
• Длительное остывания за счет высокой теплоемкости.
• Возможность регулировки нагрева заслонкой

Кладка сводов и арок

Иногда при кладке печи нужно перекрывать разнообразные отверстия, камеры и топливники, используя простые или сложные формы.

• Если перекрытие находится в стене, то его называют аркой, а если между стенами – сводом.
• При любом порядке кладки количество кирпичей в каждой арке должно быть нечетным.
• Средний кирпич в таком случае будет называться замковым.

Перемычку нужно начинать строить из заложения пят, которые должны соответствовать шаблону. Поскольку каждая арка имеет разную высоту, то угол пят также будет меняться.

На следующих фотографиях вы увидите варианты установки кружал и кладки арки для топки барбекю.

На следующих фотографиях вы сможете увидеть кладку свода, которая используется для хранения дров.

Фотогалерея по теме

Чем выделяется шведская печь от иных вариантов?

Если сравнивать с популярной русской печью, кирпичная шведка обладает очень маленькими размерами: без добавочных пристроек она занимает 1 м? полезной площади, высота может достигать 2 м. Универсальность обеспечивается из-за возможности благоустройства камина со стороны гостевой, варочной панели конкретно в кухонной комнате, и также духовки, сушилки и лежака. При меньшей массе относительно популярного русского аналога шведка проявляет аналогичную высокую отдачу тепла.

Если внедрить добавочные задвижки, можно настроить «зимний» и «летний» режимы теплоснабжения. Аппарат разогревается на протяжении 15 минут, в отличии от иных печей, можно успешно задействовать уголь, паллеты, дрова, торф. Даже в жёстких условиях климата для поддерживания благоприятного суточного климата хватит двухразовой камеры сгорания.

Теплообменный аппарат, собранный из вертикально или в горизонтальном положении направленных каналов, не нуждается в трудоемком техобслуживании. Если держаться простых правил, получиться избежать образования пробок из продуктов згорания. Однако нужно не забывать, что большие показатели эксплуатации будут достигнуты лишь при условии применения отборных материалов: так, для кладки потребуется качественный керамический и огнеупорный кирпич.

Единственной уязвимостью модели может стать створка камеры сгорания. Данная деталь функционирует в условиях самых больших тепловых нагрузок, сделанная из штампованного листа, она выйдет из строя быстро. Идеальны чугунные литые экземпляры, оборудованные «усами» или креплениями в виде лапок.

Пошаговая инструкция по изготовлению

Шведку с камином нужно размещать в доме так, чтобы она варочной частью и топкой направлена на кухню, а камин смотрел в жилое помещение. Она хорошо поместится между отдельными комнатами.

Ее в принципе, можно установить где угодно, если вы не планируете готовить на печи, то можно использовать ее в качестве элемента дизайна украсив декоративным материалом. Лучше если печь планируется при возведении дома, так проще создать надежный фундамент, ведь масса всей конструкции примерно 3 тонны.

Шведская печь с камином представлена на схемах:

Вид спереди

Вид сзади

В разрезе #1

В разрезе #2

Материалы и инструменты

Нужные материалы представлены ниже:

Огромное значение имеют материалы, использованные для приготовления кладочного раствора. Простая глина не способна выдержать воздействия высокой температуры, нужно найти шамотную глину. Кто хочет заготовить ее самостоятельно, нужно ее искать в вымоинах возле рек или на их крутых берегах.

Заранее нужно приготовить инструменты, из них потребуются:

• Мастерок;
• Резиновая киянка и молоток-кирка;
• Бечевка и отвес;
• Правило;
• Рулетка, карандаш.

Выкладываем печь

При желании вы можете скачать проект шведки с камином А.И. Рязанкина.

Порядовка печи шведки с камином представлена ниже:

1-6 ряд

7-12 ряд

13-24 ряд

25-33 ряд

Прежде всего необходимо изготовить фундамент под печь. После этого начинается кладка по порядовке (изображения выше).

Первый ряд кладки обязательно кладут на гидроизоляционный слой. Чтобы кладка была ровной, это влияет на размещение всей конструкции, на листе материала для гидроизоляции нужно сделать разметку –  для этой цели, потребуются длинная линейка, уголок и белый мел. С точными очертаниями будущей печи, будет намного проще выполнить работу, по полученной разметке, по ней и начинают выкладывать первый ряд.

Необходимо делать перевязку кирпичей. Контролируйте правильностью выкладки углов и горизонтальность конструкции. Эти ряды необходимы как основа для всей конструкции, при их выкладке нельзя совершать ошибок. Стержни, на которых будет лежать каминная решетка, нужно замуровывать в кладку во 2 ряду.

Преимущества

Когда планировка хорошо продумана с учетом конкретной отопительной системы, то установка печи практически не зависит от стройматериала, из которого построено жилище. Она подходит как для деревянного, так и для кирпичного дома. Ее преимущество в том, что для отопления помещений всегда есть широкий выбор топлива: уголь, торф, дрова, даже картон и сухие ветки деревьев. Пользователь сам решает, чем топить, что более доступно и стоит дешевле.

Следующее преимущество — обогрев дома не зависит от отопительного сезона теплоцентрали, от аварийного ремонта и длительных перебоев в поставках топлива. Печь автономна, режим ее работы определяется самим пользователем, которому не нужен план сезонных отключений системы.

Планировка дома с печью 6×9 метров

Способность печи создавать уютную и комфортную атмосферу общеизвестна. Благодаря этому качеству с ней не способна сравниться никакая другая отопительная система. Приятно, сидя с книгой у печки, вдыхать запах смолистых дров и слушать их тихое потрескивание. Это напоминает далекие времена, овеянные романтикой. Кроме указанных достоинств, печку можно оборудовать так, что она станет оригинальным дополнением интерьера.

Особый шарм помещению придает русская печь. По теплоемкости с ней ничто не может сравниться. Она способна аккумулировать тепло, а потом постепенно отдавать его, поддерживая в избе постоянный уют и комфорт. В прошлом она выполняла варочно-отопительную функцию. Сегодня встречается довольно редко.

Только тот, кому по нраву деревенский дизайнерский стиль дома, решится украсить ею свои апартаменты. Правда, перевелись мастера-печники, которым не требуется чертеж для ее возведения. Зато в последнее время проект дома с камином — обычное предложение строительных фирм. Это модное отопительное устройство обогревает, но нисколько не накапливает тепло. Используется больше как декоративный элемент.

Век технического прогресса внес свои коррективы. Сегодня обычным является дом с печкой, работающей не только на твердом топливе, но и на электричестве, газе, мазуте. Но самым доступным материалом отопки по-прежнему являются дрова.
