Как правильно осуществить порядовку печи-барбекю с казаном

Нюансы использования

Чтобы печь-барбекю и её рабочие элементы долго радовали вас, ею нужно правильно пользоваться:

1. Жар будет равномерным, если предварительно убрать старую золу.
2. Дым от остатков под зольником от предыдущих готовок может испортить вкус блюда.
3. Перед использованием новый чугунный казан нужно смазать подсолнечным маслом, а потом разогревать его на печи в течение 20 минут. При необходимости добавлять масло. После указанного времени оставить казан для высыхания, после чего слить остатки масла. Вытереть сухой ветошью внутреннюю часть. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нём, будет вкуснее.
4. Пользоваться такой печью будет комфортней, если полы перед ней выложить камнем, а над жаровней изготовить навес или крышу.

Возвести печь-барбекю можно и своими руками, если строго следовать инструкции и относиться к данному процессу ответственно. Такая конструкция будет служить вам длительное время и полностью оправдает ваши ожидания.

Какой материал выбрать

Очень красиво будет смотреться печь барбекю с казаном из речного камня, также часто используется обычный красный кирпич или керамзитовые блоки. В качестве состава скрепляющей смеси лучше использовать глиняный раствор — цемент не будет выдерживать высоких температур.

Для сложной конструкции

Рассмотрим пример постройки сложной кирпичной печи с барбекю и казаном. Для её возведения потребуется:

• Красный кирпич — 1000 шт;
• огнеупорный кирпич —300 шт;
• глина — 100 кг;
• песок — 0,2 м3;
• мертель шамотный —100 кг;
• цемент —300 кг;
• дверца для топки — 1 шт;
• плита под казан — 1 шт;
• утеплитель для печей — 1 шт;
• вьюшка — 1 шт;
• уголок стальной небольшого сечения — 5 м;
• казан — 1 шт.

Инструменты:

• Мастерки;
• расшиватель швов;
• топорик чтобы рубить кирпич;
• болгарка;
• дрель.

Фундамент

1. Необходимое пространство под постройку печи размечается колышками с натянутой ниткой.
2. На обозначенной площади вырывается котлован до полуметра глубиной.
3. Засыпается щебнем или гравием на 10 см, плотно утрамбованным слоем.
4. Армируется металлической решеткой.
5. Залить раствором из цемента и песка в пропорции 1:2. Дождаться пока плита застынет.
6. Нанести 2 слоя рубероида.

Порядовка

Для обычного кирпича нужно подготовить глиняно-песочную смесь. Ширина швов должна быть около 10 и 5 мм. При кладке кирпича на шамотный мертель —3 мм.

Схема порядовки

Порядок кладки по рядам:

1. Нужно выложить кирпичи и оставить 3 шва без раствора для установки прочистных и поддувальной дверец.
2. Выкладываются кирпичи, на которые будет опираться рамка отдела для дров.
3. Устанавливается фанерная опора для свода.
4. По ней производится выкладка арочного элемента сточенными кирпичами или полукругом.
5. Формируется топочный отсек.
6. Огнеупорным кирпичом перекрывается топка для формирования поддувальной камеры.
7. Подпиленными с одной стороны кирпичами выкладывается следующий ряд топочного узла.
8. Выкладывается следующий слой узла.
9. Используя распиленные огнеупорные кирпичи, выкладывается основание футеровки.
10. Следующий ряд.
11. Продолжается выкладка футеровки новым рядом окружности по стенкам внутри отсека.
12. Выкладывается перекрытие под казан, используется шамотный кирпич.
13. Нужно оставить зазор в сантиметр между корпусом и футеровкой.
14. Огнеупорную часть необходимо обмотать фольгированным базальтовым картоном.
15. Когда топка готова можно выкладывать следующий ряд основы конструкции.
16. Производится монтаж дверцы поддува с выкладкой замкового кирпича поверх.
17. В следующем ряду устанавливается дверца топки.
18. Создается дымовой горизонтальный канал.
19. Формируется задняя топочная часть кирпичами, поставленными на ребро.
20. Укладываются два следующих ряда, последним закрывается отверстие дверцы топки замковым кирпичом.
21. Формируется основание мангала. Тонким кирпичом выкладывается уровень вертикали и горизонтали.
22. Следующий ряд выкладывается не полностью. Края столешницы лучше делать скругленными для более эстетичного вида. Её верх шлифуется.
23. На промытый и просеянный песок на одном уровне с кирпичами устанавливается чугунная плита под казан.
24. Из огнеупорных кирпичей укладывается периметр, он покрывается утеплителем. Формирование узла мангала.
25. После затвердевания раствора на сухой и просеянный песок укладываются огнеупорные кирпичи.
26. Тремя рядами формируется яма для углей, в ней должны присутствовать пазы для крепления шампуров.
27. Следующий ряд завершает мангальную яму.
28. Перекрывается мангал и создается дымовой зубец двумя арками из огнеупорного кирпича. Задняя арка должна быть выше передней на 2 ряда.
29. Формируется стенка мангала. Между ней и аркой должен присутствовать теплоизоляционный зазор.
30. В три ряда кирпичом на ребро выкладывается дымосборник.
31. Чтобы устранить турбулентность в последнем ряду необходимо запилить часть кирпичей.
32. Выкладывается 12-14 ряды корпуса, между кожухом и футеровкой оставляются тепловые зазоры. Также вовремя кладки нужно сформировать газоотводный канал от топки и пяты под фронтальную арку мангала.
33. С помощью кружала выкладывается фронтальная арка.
34. 15-23 ряды — облицовка мангального узла. Задвижка плиты для казана устанавливается между 17 и 18 рядом.
35. Выкладывается наклонный дымосборник, угол наклона можно контролировать линейкой и транспортиром.
36. Завершается кладка дымосборника.
37. Выкладка трубы.

Печка для казана готова, осталось дождаться пока она хорошо высохнет, украсить декоративными элементами и можно приступать к готовке.

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

↑ Устройство печи барбекю с казаном

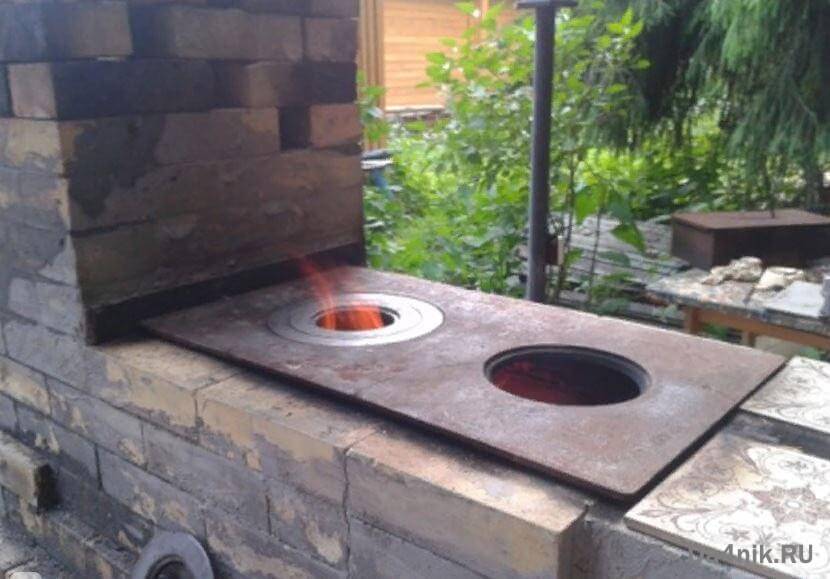

Казан представляет собой круглый чугунный котёл для приготовления пищи. Иногда казаны делают из алюминия. Но данная посуда не прослужит долго и не даст того эффекта, что чугунный котёл. К тому же алюминиевые изделия быстро прогорают. Если вы собрались готовить еду на огне, то стоит выбирать казан из чугуна, т.к. сплав хорошо держит температуру. В данной посудине готовится любое блюдо, в ней можно не только варить и тушить, а также жарить.

Самыми распространенными блюдами, которые готовят в барбекюшном казане, считаются плов и казан-кебаб с картофелем. Такие блюда лучше всего готовить именно на улице, так как приготовление в домашних условиях может сильно повлиять на самочувствие из-за неприятного запаха во время прокаливания масла.

Такая печь барбекю с установленным казаном считается универсальным сооружением. Если убрать казан, то на печи можно жарить шашлык. Если накрыть её специальным чугунным листом, то можно создать что-то наподобие конфорки и ставить обычные кастрюли и сковородки. Часто при возведении садового камина владельцы выкладывают над такой печью крышу и ставят специальные столики для готовки. Это позволяет заниматься приготовлением любимых блюд в любую погоду.

Такую печь можно сложить самому без каких-либо навыков строительства и помощи профессионалов. Используют для этого способ порядовки.

Рекомендации по составлению проекта

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Выбираем место для печи

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

Барбекю своими руками чертежСхема расположения каминаГде лучше разместить раковину

Плюсы использования кирпичной конструкции для казана

Из-за большой толщины стенок для качественного приготовления пищи потребуется длительное воздействие на казан открытого пламени или тепла, что лучшим образом достигается в кирпичной печи.

Внимание! Конструкция казана отличается от другой посуды для приготовления пищи формой своего дна, в результате чего стенки и дно прогреваются равномерно при воздействии огня на посуду. Среди плюсов использования кирпичной печи:

Среди плюсов использования кирпичной печи:

высокий коэффициент полезного действия (КПД) конструкции, что достигается за счёт длительного сохранения тепла в сооружении;

• возможность свободно контролировать температуру готовящегося блюда с помощью использования относительно небольшого количества топлива;
• пожаробезопасность конструкции по сравнению с металлическими аналогами;
• вероятность создания многофункционального устройства в стенах одной конструкции;
• возможность, при необходимости, постоянного закрепления казана в печи, что облегчит его применение (характерно для классической конструкции).

После того как был сделан выбор в пользу кирпичной печи, наступает период подготовки и строительства сооружения.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Вопрос коптильни

Коптильня из кирпича своими руками создаётся тоже нередко. Она надёжна и эффективна. Она может иметь разные параметры, устройство и функционал. Огромные вариации проектируются в формате домиков.

Есть версии для холодного (ХК) и горячего копчения (ГК). Есть комбинации. При ГК позиция ТО – под отделом копчения. Продукция обрабатывается горячим дымом. Среднее время готовки – 2,5 часа.

При ХК очаг отдалён от коптильной камеры. На продукты воздействует холодный дым. Продолжительность готовки – до недели.

Разница методов видна на чертежах:

Развить функционал аппарата можно, совместив его с мангалом либо барбекю.

Состав любого коптильного аппарата:

• ТО.
• Поддувало.
• Дымоход.
• Коптильный отсек (КО).
• Дверки.
• Крыша.
• Решётки и брусья с крюками.
• Поддон для жировых скоплений.

Детальная схема агрегата ГК:

Подготовка

Выбирается место. Соблюдаются критерии безопасности. Зоны должно хватать для организации дымохода. Эта зона тщательно очищается.

Обеспечивается нужный арсенал:

• Кирпич огнестойкий.
• Элементы для состава: песок и цемент. И ёмкость для этого процесса.
• Глина.
• Дверцы (из дерева).
• Мешковина.
• Материалы для создания крыши.
• Уголок.
• Средства для измерения.
• Средства для кладки: шпатель, мастерок.

Заранее желательно сделать чертежи постройки.

Фундамент

На основе параметров задуманной коптильни делается разметка с применением шнура и деревянных кольев. Для небольшого аппарата подходит глубина основания 40 см. Для более масштабной версии – более 50 + проводится армирование.

Основание заливается цементно-песчаным составом.

Основание нужно защитить от влаги – покрыть его слоем подходящего материала, например — рубероида.

Работа над дымоотводом

Под него создаётся яма с параметрами: 50 (ширина), 30 (длина) и 40 (глубина) см.

Её дно основательно трамбуется. Здесь ложится линия кирпичей на глиняный состав. По длине всего дымохода располагаются два кирпича. Они стыкуются друг с другом. Дымоотводный туннель с одной стороны огорожен ТО, со второй – КО. Он восходит от ТО под углами 7-9 градусов.

Создавая дымоход, ставьте кирпич ребром. Все швы перевязывайте без отличий. Высота воздвижения стенок в вертикальном направлении – 25 см. Перекрытие сверху – кирпичное в формате домика.

Выкладка завершена. Состав высыхает. Затем дымоход засыпается земляным слоем в 12-14 см. Его ограничивает КО.

Дымоход проникает в коптильный отсек только на 25-30 см.

Выкладка КО

Этот отдел может иметь форму квадрата, круга или прямоугольника. Обычно ему задают такие параметры: 100 х 100 см. Высота – 150 см.

Кладка идёт на глиняный печной состав. Кирпич – на ребро.

В верхнюю зону КО ввинчиваются штыри. На них последует монтаж решётки или прутов с крюками для продукции.

Внизу должны быть крепежи для мешковины. Это дымовой фильтр.

В центре ставится съёмный поддон для жира.

Сверху КО нужно нарыть крышкой. Она контролирует густоту дыма. Если в проекте нет крыши, нужно сделать дырки для вентиляции.

Каркас КО готов. Ставятся дверки. Монтируются устройства для расположения продуктов

Создание ТО

Его позиция – противоположный конец дымохода. Базисный материал – плотное листовое железо. Его параметры: 40 х 35 х 35 см.

Под ТО ставится поддувало. С задней или боковой стороны этот отдел соединяется с КО. С наружной стороны он обшивается кирпичом. Это декоративная мера. И это защита от осадков.

Мобильные печи под казан

Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

Печь для казана тренога

Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

• непосредственно казан (для замеров диаметра топки);
• листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
• металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
• машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
• дрель;
• молоток;
• сварочный аппарат с набором электродов.

Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

1. Измеряем окружность казана, согласно этой величине будем производить строительство.
2. Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
3. С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
4. Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
5. Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

Развертка для печи казана

Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

Усовершенствованный вариант печи для казана

Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

• Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
• На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
• Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
• Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
• Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
• Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

Печь для казана пример

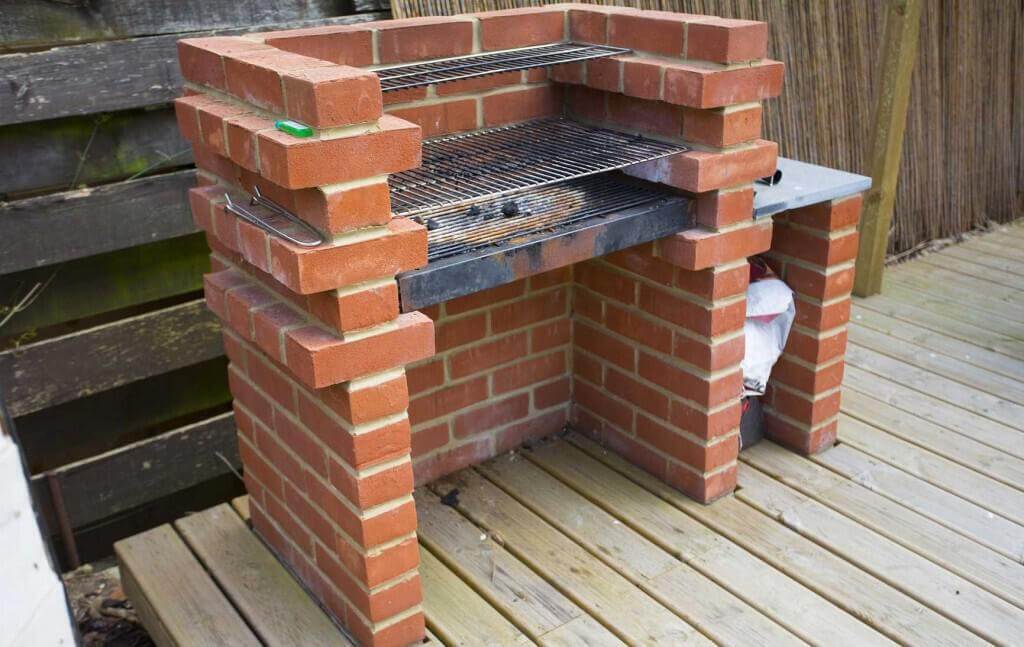

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Вторая версия

Готовится основание. Для него подготавливается зона. С неё устраняются всякие загрязнения. Создаётся опалубка. Её базисный материал – обрезная доска. Готовится состав (цемент – песок 3:1). Заливается в опалубку. Слой – 10 см. Далее он армируется. Прокладывается гидрозащита. Начинается первая линия.

Схемы данной кладки изображены

Она выкладывается из половинок. Это мера для связки швов. Для формирования следующей линии применяется целый кирпич. Идёт чередование линий по такому принципу (половина – целый кирпич).

Металлические компоненты фиксируются во время кладки.

При создании линии 1 и 2 сохраняется незначительное отверстие. В нём расположится зольник. Для фиксации его дверки применяется обычная проволока. На последующих рядах выстраиваются стенки, далее создаётся колосник и устраивается отверстие для устранения дыма.

ТО перекрывается линиями 6 и 8. Дальнейшими рядами продолжают формироваться стены. На финальной стадии ставится варочная плоскость с отверстием.

Так реализуется несложный проект с печкой для казана.

Кладка из кирпича

Основная работа по созданию печи это кладка кирпича. Следуя нескольким правилам, вам будет проще сделать хорошую печь для казана с первого раза.

Первое: углы печи должны быть строго вертикальны.
Используйте отвес, он точнее пузырькового уровня. Лазерный уровень ещё точнее, но дорогой и переставлять под 4 угла неудобно.

Второе: всегда всё готовьте до начала кладки.
У вас должен быть отобран кирпич, напилен и подогнан по месту, приготовлена фурнитура для ряда, который вы будете класть.

Третье: кирпич должен быть влажным.
Важно: не все печные смеси для влажного кирпича. Четвертое: начинайте с углов и мест сопряжений.
Это ответственные места и ошибки там дороги

Четвертое: начинайте с углов и мест сопряжений.
Это ответственные места и ошибки там дороги.

Пятое: помните что кладочная смесь застывает.
Кладочная смесь действительно застывает. И вам нужно класть ряд быстро.

Шестое: соблюдайте толщину швов.
Для печного кирпича — 5 мм, для огнеупорного — 3 мм. Не больше. Для трубы дымохода можно увеличить шов до 10 мм.

Седьмое: ряд должен быть строго горизонтальным.

Восьмое: обязательная перевязка вертикальных швов.

Девятое: Соблюдайте порядовку.

Посмотреть на работу печника с пояснениями можно на этом видео:

После кладки печи нужно её просушить.

Естественная сушка займёт 5-7 дней.
Откройте все дверцы, снимите кольца с плиты. Если печка под казан в помещении — откройте окна, форточки.

Сушка протапливанием займёт 7-14 дней.
К ней можно приступать после естественной сушки:

• 1 протапливание в день;
• Загружайте в топку не более 2 кг дров;
• Дайте печи остыть, не перекрывайте дымоход.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

https://youtube.com/watch?v=1qCvXhB7jSk

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

Этапы конкретного проекта

Строить кирпичные сооружения, совмещающие мангал и казан, надо по порядку. Основной ход работ изложен в порядовке, которая является главным рабочим чертежом строительства. После завершения кладки поверх кирпичного основания печи устанавливается подставка под мангал с решеткой или опорами для шампуров.

Затем сооружение завершается строительством дымохода и дополнительных элементов.

Печь под казан

Печь под казан имеет топку в форме вертикального цилиндра. Она выкладывается обточенными шамотными кирпичами, установленными вертикально. Порядовки таких сооружений можно легко отыскать в сети.

Форма печи позволяет равномерно и экономично использовать тепло от сгорающих дров, получить максимальную температуру при минимуме топлива.

Дополнительные атрибуты

Во время приготовления пищи всегда нужны различные дополнительные элементы — поверхности для резки, рубки или разделки мяса, мытья овощей и прочих операций. Существует масса проектов, оборудованных максимально удобным образом и содержащих множество вспомогательных элементов для большего удобства работы. Полезно подвести воду и организовать отведение стоков — это позволит организовать процесс приготовления пищи наиболее удачным образом.Обязательно посмотрите видео на эту тему

https://youtube.com/watch?v=eTIW1ca-nxk
