Мангал с коптильней из кирпича своими руками. фото, инструкция

Мангал своими руками из кирпича: технология строительства

В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.

За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

острота и ровность краев указывает на высокой качество огнеупорного кирпича;
сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

ровная поверхность, без трещин и сколов указывает на качественность изделия;
цвет — красно-оранжевый или соломенный с коричневыми точками;
размеры — стандартные 250х120х65 мм;
прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Для людей, которые любят отдых на свежем воздухе со своей семьей или друзьями, обязательно понравится барбекю с коптильней. Сделать данную конструкцию вполне реально даже своими силами без больших капиталовложений. В данной статье мы рассмотрим, как построить барбекю с коптильней из кирпича, а также узнаем, как построить барбекю из старого газового баллона.

Перед началом строительства барбекю важно понимать для каких целей служит данная конструкция и почему она не сравнится с обычными мангалами. Но для начала давайте рассмотрим принцип работы барбекю, а также коптильной камеры

Зольник и под для огня

Характеристики кирпича.

Следующим этапом потребуется обустроить зольник печи (место, где будут собираться остатки горения). Обычно сразу над зольником располагают колосники – решетку из чугуна. Если же уличная печь будет использоваться как мангал, то колосники либо вовсе не устанавливаются, либо место им отводится в одной части жаровни, чтобы была возможность впоследствии сгрести пепел и угли.

Сам же огонь будет разводиться на той части печи, которая называется подом. Именно теперь и необходимо монтировать под. Сначала на верхний слой последнего ряда укладываются уголки из металла, которые будут поддерживать кирпичи. Первый слой можно выложить из обычного кирпича, второй слой будет подвергаться избыточным температурам, поэтому кирпич должен использоваться шамотный. Между слоями возможна пересыпка из крупнозернистого песка и шамота (маленьких частей обожженной глины). Такая мера позволит защитить все элементы из металла (уголки) от перегрева и деформации. Стенки жаровни выкладываются тоже из огнеупорного кирпича. Кладку ведут обычно, но после каждого второго слоя следует обеспечить небольшие выемки в кирпичной кладке. Это нужно для того, чтобы можно было устанавливать упоры для шампуров или решетки для барбекю на разной высоте. После 5 слоя в одну из боковых сторон делается отступ для выхода дыма. Он делается на 2 слоя кирпича. Дальше располагаются еще 2 слоя кирпича, после чего необходимо сделать верхний свод жаровни.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

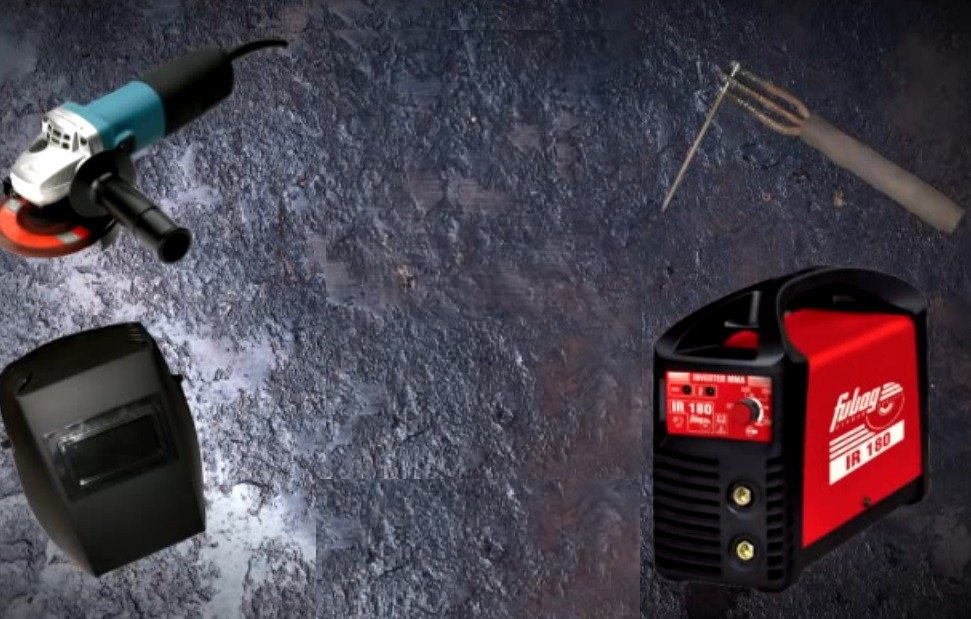

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Разберёмся с конструкцией

Конструктивно в нашем очаге как минимум 2 зоны для приготовления:

Мангал для шашлыков;
Объём для копчения (холодного или горячего).

Условия приготовления шашлыка и копчения двумя разными способами отличаются и это важно учитывать при проектировании нашей конструкции. Давайте разбираться

Технология копчения

Есть 2 варианта копчения: холодное и горячее.

Холодное копчение. В этом варианте продукты обрабатываются дымом с температурой 19-25 оС на протяжении многих часов, часто дней. Перед копчением производится дополнительная обработка: обычно засаливание. В результате получается продукт со сроком хранения 2-6 месяцев.

Горячее копчение. Блюдо обрабатывается горячим дымом с температурой 45-120 оС в течении нескольких часов. Срок хранения деликатесов – несколько месяцев в холодильнике.

Вариант копчения, который вы для себя выберите, скажется и на конструкцию. Хотя большинство элементов у таких жаровен сходны.

Размеры

Мангал из газового баллона по размерам ограничен самим баллоном. Но есть важные размеры, которые хотелось бы соблюсти:

Шаг между шампурами 8-10 см. Это оптимальный расстояния для среднего куска мяса.
Глубина в 15-20 см считается оптимальной для приготовления на углях. Если жаровня выходит глубже, поможет колосник.

По ширине баллон используется полностью. И выбора нам не предоставляется.
Еще одним важным размером будет высота от земли до уровня шампуров. Для удобства, мангал должен быть немногим выше пояса взрослого мужчины. В зависимости от роста вашего повара это 0,8 – 1,2 м.

Схема

Мангал-гриль и коптильню можно объединить в общую конструкцию. Для варианта с горячим копчением мангал с крышкой будет продуктовой камерой для копчения. При холодном копчении продуктовую камеру надо делать отдельно, так чтобы дым успел охладиться до нужной температуры.
Источником дыма будет отдельный дымогенератор. Его также можно сделать из подходящего по размеру баллона.

Конструкция получится тяжелая и не мобильная. Хотя не настолько чтобы помешать убрать в межсезонье под крышу в какой-нибудь сарай. Поэтому подставка должна быть надёжная и крепкая. Если перемещать жаровню все же планируется, учтите в конструкции металлические колёса и крепкие ручки.
Дымоход обязателен. Труба должна быть не меньше 1,5 метров для создания тяги.
Также рекомендует интегрированные в подставку столешницу. Это добавит удобства.

Выбор баллона

Выбирая старый газовый баллон для мангала удобно ориентироваться на диаметр. Нам потребуется самый широкий и объёмный баллон. При всём ассортименте выбор однозначен – баллон на 50 литров.
Для дымогенератора нужен размер поменьше. По сути дымогенератор — это угольная жаровня с мокрой щепой. И большой размер не требуется. Баллоны на 9, 12, 18 литров -подойдут.

Мангал с коптильней из кирпича

Чтобы сделать мангал из кирпича с коптильней, необходимо приготовить следующие инструменты:

Мастерок
Уровень
Кельма
Лопата

Понадобятся несколько емкостей для приготовления раствора. Заранее рекомендуется купить кирпичи, песок, цемент.

Строительство уличной печи мангала-коптильни из кирпича начинается с создания фундамента. Его возведение предусматривает проведение следующих видов работ:

Рытья ямы глубиной до 40 см.
Установления в нее опалубки и металлической арматуры.
Покрытия опалубки рубероидом.
Заливания конструкции бетоном.
Ожидания, пока бетон полностью застынет, что происходит в течение двух суток.

Размеры мангала-коптильни могут быть:

Длина — 1 м
Ширина — 0,5 м
Глубина — 0,25 м

Для создания печи с мангалом лучше всего применять кирпич красного цвета или огнеупорный кирпич. Если есть возможность, то рекомендуется выбирать первый вариант материала, поскольку он обладает большей огнеустойчивостью.

Порядовая укладка кирпичей имеет несколько особенностей:

Первый ряд необходимо создавать без раствора, чтобы провести правильную разметку мангала. Использовать целые кирпичи.
На первом ряду определяются места для решетки и вертела.
Кирпичи перед укладкой смачиваются водой и оставляются на сутки. Это позволит материалу впитать воду, сделав печь более крепкой.
Приготовить раствор, в состав которого входят известь (гашеная), цемент, песок. Консистенция должна быть очень густой, для этого смешивают 3 части песка, одну часть цемента и извести. Воду наливать по усмотрению, чтобы раствор был густым.

Порядовое возведение мангала

Схема порядовки создания мангала-коптильни из кирпича своими руками

1-й ряд — выкладка кирпичей проводится так, чтобы создавалась разбежка шва и тычкового второго ряда. 2-8 —е ряды — укладка кирпичей начинается с угла, соблюдая принцип горизонтальности. Для этого уровнем проверяется качество кладки. Углы усиливаются металлической проволокой. Между вторым и восьмым рядами определяется место для топки, для чего понадобится только толстостенный материал. Следует учесть и такие нюансы, как создание отверстий открытого типа для воздуха, определение мест для столешницы, трубы, дровницы, хозяйственных ниш.
9-й ряд — после кирпичной кладки необходимо установить фанерную опалубку. Толщина материала должна составлять 10 мм.
10-й ряд — используется шамотный кирпич, который помогает сформировать дровницу. Кирпичи укладывают на ребра.
11-й ряд — выравнивается поверхность дровницы.
12-й ряд — формируется столешница. Ряд должен перекрыть строительные ниши, кирпичи укладывают таким образом, чтобы они имели выпуск на четверть.
13-15-й ряд — создается топка.
16-19-е ряд — формируется опалубок, которые будет перекрывать топку. Для создания опалубки понадобится шамотный кирпич.
20-24-е ряды — производится обрезка кирпичей, которые находятся внутри печи, что необходимо для создания кладки дымохода. На 24-м ряду кирпичи выкладываются по периметру с выпуском на ¼. Это последний ряд, после чего начинается формирование наружной трубы.

После окончания порядовой кладки можно провести облицовку мангала плиткой.

Заливка фундамента

Чтобы залить прочный фундамент своими руками, роют котлован и делают опалубку. Глубина котлована будет зависеть от того, какой вес будет иметь печь для копчения. Эту информацию можно узнать из схемы или порядовки. Самый простой способ предусматривает подсчет нужного количества кирпича и умножение полученной цифры на вес кирпича. Далее определяют, каким должен быть фундамент. Часто в чертеже указывается толщина фундамента.

На даче лучше заливать ленточный фундамент. Он является монолитной конструкцией, которая не может проседать в разных местах. После рытья котлована своими руками на дно сыплют песок и трамбуют его. Также делают опалубку. Чтобы элементы с цемента не просачивались в почву, опалубку нужно обшить пергамином или рубероидом. Этот процесс часто показывают с помощью разных фото.

https://youtube.com/watch?v=59NEEJUrkgc

На спрессованный песок ставят арматурную сетку. При этом ее приподнимают над слоем песка. Это необходимо для того, чтобы цементный раствор заплыл под нее. Стоит сказать, что арматуру нужно размещать только внизу фундаментной стяжки. В таком случае она способствует наибольшему усилению конструкции. Если разместить ее в середине стяжки или вверху, фундамент легко прогнется и печь развалится.

Далее заливают цементный раствор в опалубку, верх выравнивают и ожидают, пока фундамент не станет сухим. Детали процесса заливки фундамента можно узнать из видео. На залитый фундамент укладывают рубероид. Вместо него можно применить толстую полиэтиленовую пленку. После можно строить изображенную на фото печь для гриля и барбекю.

Подсказки по строительству мангалов из кирпича

Кладку начинают с угла

В процессе работы важно проверять вертикальность стенок при помощи отвеса и уровня.
Внешняя часть мангала барбекю выполняется из керамического кирпича, а топка и дымоход — из огнеупорного шамотного. В просвет между топкой и облицовкой помещают листы базальтового картона.
Перед использованием кирпич нужно замочить в воде, особенно если вы начинающий каменщик

Мокрый кирпич не будет слишком быстро вбирать влагу из раствора, что поможет выполнить кладку не спеша и более качественно.
Для примерки ряд сначала нужно разложить без раствора, а затем выложить на растворе.
При кладке большой конструкции для увеличения прочности мастера рекомендуют после каждого третьего ряда прокладывать армирующую сетку.

Как разложить кирпичи для мангала и печи сначала без раствора

Из чего состоит коптильня

Конструкция любой коптильни состоит из:

топки;
поддувала;
дымохода;
камеры копчения;
двери;
верхнего перекрытия (крыши);
металлических решеток и горизонтальных брусьев с крючками;
поддона для сбора жира.

Подробная схема устройства коптильни горячего копчения

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта

Поэтому важно заранее выбрать для него удобное место

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

выбирать открытое место;
расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
не хранить рядом легко воспламеняющиеся предметы;
вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

Примеры конструкций

На приведенных ниже фотографиях вы можете увидеть несколько примеров кирпичных конструкций с мангалом и казаном — от небольших островов до полноценных рабочих зон с расширенным функционалом:

Компактный угловой мангальный комплекс для летней беседки.
Крупногабаритная кирпичная конструкция со столешницей, нишей для хранения топлива и отдельной зоной для работы с казаном.
Открытая мангальная зона с высоким дымоходом. Вся конструкция выполнена из светлого шамотного кирпича.
Этот многофункциональный кирпичный остров с мангалом и печью для казана можно смело устанавливать в круглой беседке. Расположение конструкции ровно под вытяжкой уберет проблему большого количества дыма и возможных неприятных запахов.
При наличии хорошей вытяжки такую небольшую, но функциональную конструкцию можно установить даже внутри дачного домика. А при самостоятельном возведении очевидна существенная экономия материалов.
Этот комплекс примечателен своим декоративным оформлением, которое легко создать за счет использования кирпичей разной фактуры и цвета, а также необычной формой топки для печи под казан. Последнюю при правильной кладке можно использовать даже в качестве тандыра.
Высокая, но не очень широкая печь с мангалом и топкой под казан.
Полноценная рабочая зона с мангалом, печкой для казана, мойкой и двумя конфорками, на которых можно готовить гарнир, пока на открытом огне жарятся ароматные шашлыки. Такая рабочая зона требует тщательной работы на этапе проектирования. Ведь необходимо продумать подведение коммуникаций для обеспечения полноценного функционала.

Создаем коптильню

Коптильня мангал из кирпича выполняют разные функции. В коптильне мы должны скопить дым и пустить его в нужном направлении.

Главным отличием коптильни от барбекю или мангала состоит в том, что ее топка располагается ниже уровня земли. При заливке фундамента мы это предусмотрели.

Схема работы коптильни

Для строительства коптильни нам потребуется:

Примерно четыре метра металлических труб (можно выложить дымоход самому из красного кирпича, обеспечив его полную герметичность).Красный кирпич (сто – сто двадцать штук).Лопата (она необходимо для работ с землей).Мастерок для раствора.До пятидесяти килограмм цемента.Сто восемьдесят килограмм песка.

Не лишней будет и емкость, в которой будут замешивать раствор. Лист металла с отверстиями для дренажа 20х20 или взять старую, но не ржавую решетку.На поверхности будет находиться лишь коптильный шкаф и крышка топки.

Подобная коптильня позволит обеспечить технологию холодного копчения.Между топкой и коптильным шкафом нужно прорыть ров длиной в четыре метра (он необходимо для воздуховода) и прокладываем трубу. К коптильному шкафу подводим воздуховод, поэтому понадобится яма для создания фундамента под него.Топка коптильни выкладывается из кирпича. Глубина примерно сто пятьдесят сантиметров, а диаметр – сто.

Для того, чтобы внутри топки бы герметичность, ее необходимо обмазать глиной. Отмеряем десять сантиметров от дна и на этом уровне делаем дренаж

К нижней ее части крайне важно обеспечить подвод воздуха

Проектирование с чертежами и фото

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

размеры конструкции, стоит определить, на какое количество людей чаще всего будет готовиться еда;
стационарный или разборный мангал;
материал изготовления, какой материал изготовления будет выбран, зависит качество и глубина фундамента под постройку.

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото. Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://youtube.com/watch?v=Wg7G1eBcvsc

Установка решетки для гриля в коптильню

Обустройство встраиваемой коптильни для барбекю должно предусматривать наличие следующих основных элементов:

трубы квадратного сечения (1,9 см);
металлическая решетка;
стальной стержень 3 мм для ручек.

Воспользовавшись перечисленными деталями, несложно обустроить качественный гриль, имеющий двухуровневую решетку, которую можно перемещать вправо или влево. Барбекюшница, изготовленная своими руками, всегда дает возможность выбрать уровень, на котором будет установлена решетка под гриль. Располагая ее дальше от огня или ближе к нему, можно получить самые вкусные блюда без розжига костра. Для более качественного приготовления еды используют специальный термометр для коптильни барбекю.

Фурнитуру для стальных дверец всегда можно изготовить из подручных материалов. Схема их крепления предполагает наличие пружин, позволяющих работать конструкции должным образом. Защелки для дверцы должны обеспечивать ее плотное прикрытие. Установленный термометр должен быть легко читаемым.

Коптильня, своими руками изготовленная из кирпича, требует наличия заслонки. Эта деталь необходима для регулировки воздушного потока. Заслонка должна с легкостью менять свое положение при повороте ручки. Это регулирует поток теплого воздуха.

После окончания всех работ гриль потребуется протестировать. Для этого необходимо разжечь умеренный огонь. Это позволит убедиться в том, что копчение происходит медленно

Важно, чтобы температура в коптильне долго держалась. Работая над печкой в тестовом режиме, необходимо убедиться в том, что конструкции не требуется модернизация

Если жаровня быстро разогревается, то она заслуживает положительной оценки.

Мангал-коптильня и водяной затвор

В таком устройстве во время приготовления пищи блокируется подача воздуха, что исключает пригорание продуктов. Их окружает дымок, в котором они коптятся в течение нескольких часов. В результате получается рыба или мясо, вкусовые качества которого превосходят магазинный товар.

Для изготовления такой коптильни берется листовая нержавеющая сталь. Желательно, чтобы толщина металла не превышала 3 мм. Можно соорудить коптильню и из обыкновенного металлического листа, но срок ее эксплуатации будет намного меньше. Обычная сталь не защищена от коррозии. Со временем на стенках устройства появятся окалина и следы разложения.

Форма такой коптильни, оборудованной водяным затвором, и ее примерные габариты показаны на фото выше. Там же можно посмотреть типы решетки и крышки для гидрокоптильни. Размеры устройства подбираются изготовителем индивидуально.

После сварки корпус требуется зачистить с помощью обычной болгарки.

Чтобы проверить герметичность конструкции, необходимо ее опрессовать. Сварочные швы покрываются тонким слоем мелового водного раствора. После того как он полностью высохнет, места соединения промазываются керосином с противоположной стороны. Затем необходимо немного подождать. Если пятна горючей жидкости появятся там, где был меловой раствор, значит, сварка имеет изъяны. В таком случае проводятся повторные сварочные работы.

Далее необходима еще одна проверка. Если пятна керосина больше не появляются, значит, коптильня полностью готова к эксплуатации.
