Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях. Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.
Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.
Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
угол уклона скатов – от 30 до 45°;
минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Какими бывают дымники в зависимости от формы

Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:

флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);

Колпак со щипцовой крышей.

флюгарка с флюгером;
флюгарка, оснащенная отрывающейся крышкой.

Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.

В зависимости от формы, крыши дымников разделяют на следующие категории:

шатровые;
двускатные;
четырехскатные;
полуцилиндрические (или сводчатые);
плоские;
шпилеобразные;
четырехщипцовые.

Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.

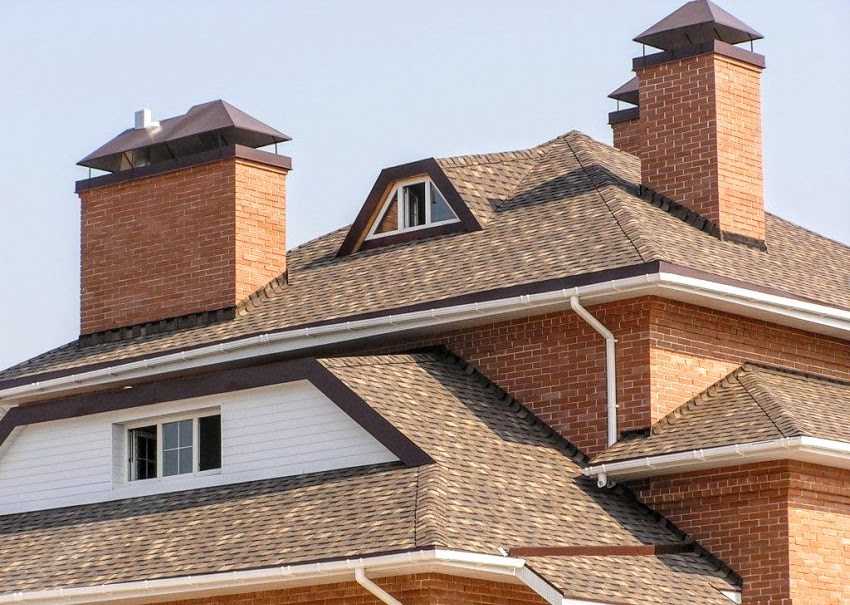

Дымник – важный элемент системы дымоудаления в доме.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымохода	Практические рекомендации
Нержавеющие стальные трубы круглого сечения	Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходы	Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы	Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Основные функции колпака

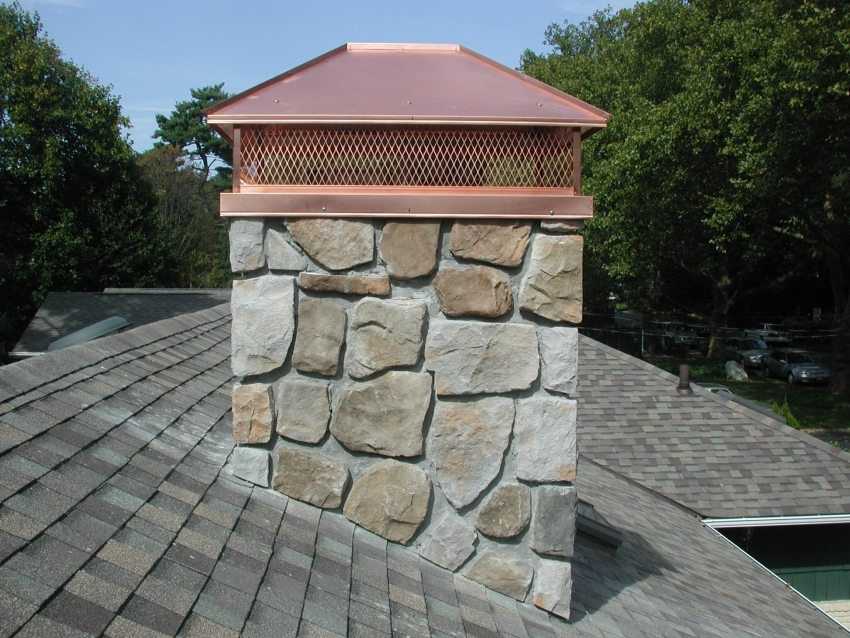

Колпак защищает дымоход от ветра, осадков и загрязнений

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

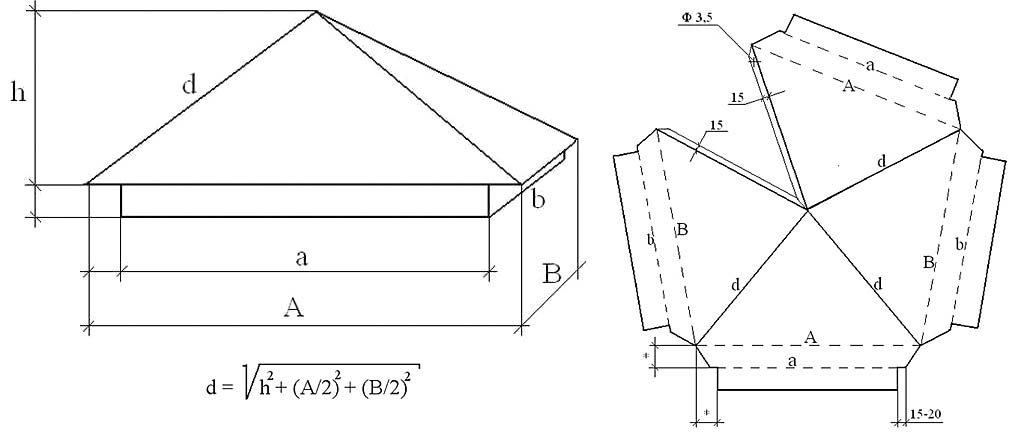

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Разновидности дефлекторов

Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
Зонт на печную трубу;
Колпак на дымовую трубу с плоской поверхностью;
С покатым верхом;
Со щипцовой кровлей. В данном случае используется по два ската;
С монтажом флюгера;
С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

входная часть – патрубок, через который поступает поток воздуха;
диффузор;
корпус;
специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

Оцинкованную сталь
Нержавеющую сталь
Медь
Сплав цинк-титан

Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Форма и функциональность

Основные задачи крышки на дымоотводе:

Увеличение воздушной тяги;
Предохранение от случайного залетания птиц в трубу;
Сохранение кладки дымохода;
Защита от снега и дождя.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

Дефлектор в форме полукруга больше подходит для европейского дизайна;
Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

Лист оцинкованного металла, меди или нержавейки;
Картон и маркеры;
Ножницы по металлу;
Приспособления для сгибания листа;
Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.
