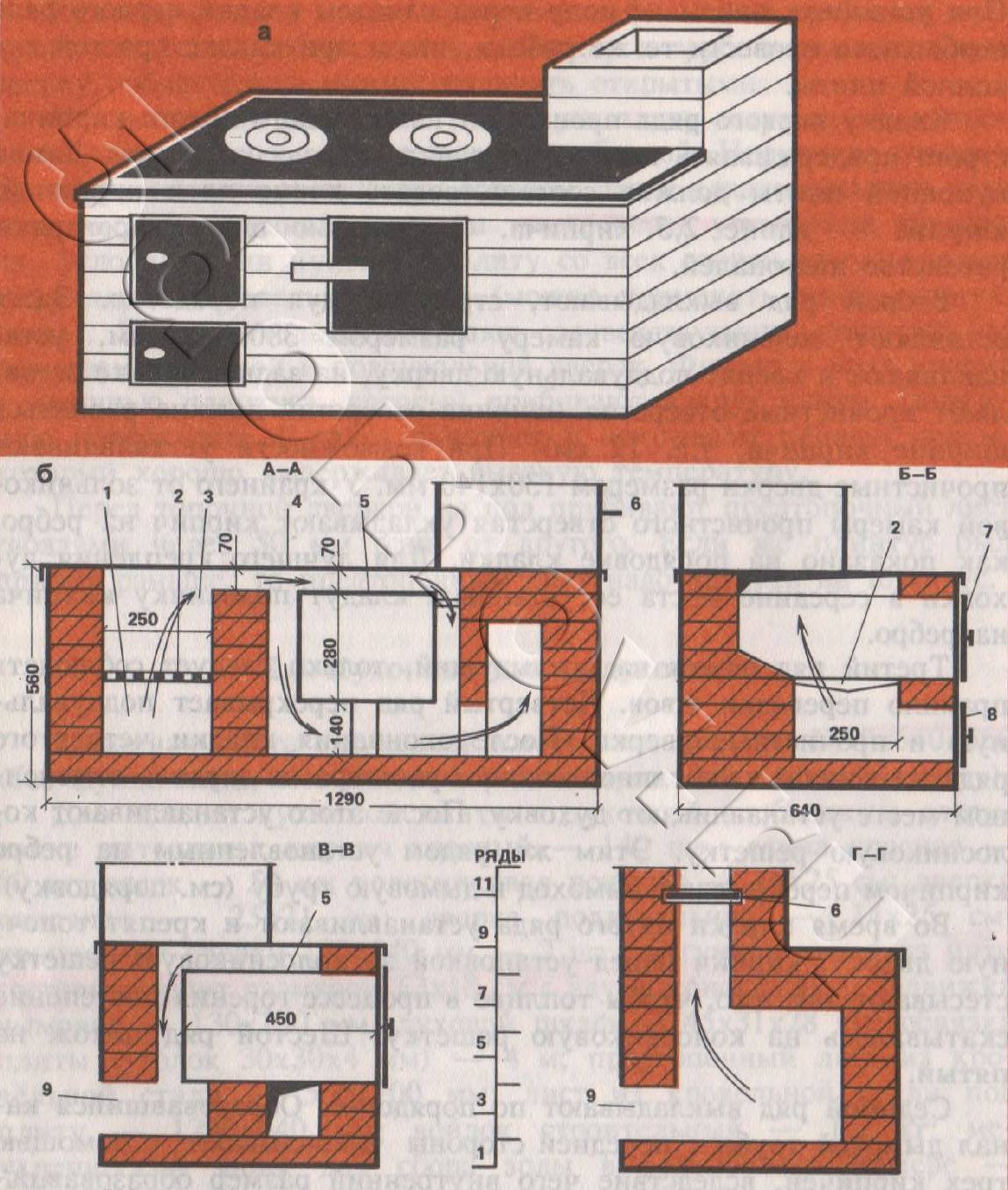

Как правильно сложить печь с плитой: пошаговый инструктаж + разбор нюансов

Кладка перемычек…перекрытий…сводов

Начнем с того, что для кладки всех этих частей НЕЛЬЗЯ применять металл. У металла, по сравнению с кирпичом, коэффициент линейного теплового расширения – больше, поэтому при нагреваниях он деформирует и разрушает кладку очага, уменьшая его срок эксплуатации. При такой технологии очаги служат всего 3-6 лет! Металл устанавливается только на наружные поверхности, которые не подвержены сильному нагреву и прямым контактам с дым.газами. Например, в каркасе из стальных уголков можно выкладывать банную печь-каменку, каркасную легкую печь или же топливник отопительно-варочной печи.

Печи-голландки выкладывают в кожухе-каркасе из кровельной стали!

Как правило, такие каркасы делаются для того, чтобы создать более прочную конструкцию, готовую к экстремальным условиям. Вот, к примеру, банная печь-каменка подвергается большим температурным перепадам, что приводит к сильному расширению швов кладки. И чтобы не происходило деформации, смещений кладки и разрушений печи, такую печь заключают в металлический каркас из уголков. В результате, печь с каркасом служит до 9-10 лет, а без каркаса – не более 3 лет.

Печь_на_плите_перекрытия

Ваши опасения вполне обоснованы, печь такой массы будет оказывать серьёзное давление на несущие конструкции дома. В подобных случаях при расчётах нужно учитывать несколько сугубо строительных моментов.

Несущая способность плиты перекрытия. Подавляющее большинство пустотных плит (если это заводские, нестарые изделия) рассчитаны на нагрузку в 800 кг/м 2 . Если масса квадратного метра самой популярной плиты ПК-60-15-8 (кстати, «8» в конце маркировки означает допустимую нагрузку в килограммах на дециметр) составляет около 315 килограмм, то остаётся запас всего 485 кг/м 2 . А ещё следует вычесть порядка 50-100 кг на полы и около 200 кг на мебель, каркасные перегородки, людей. В остатке имеем 185-235 кг. Как видим, даже если опорная площадь 4,5-тонной печи составляет, например, 2 метра, плита, перекрывающая подвал, не сможет выдержать.
Характеристики фундамента дома

Очевидно, что при большой массе печей следует иметь запас по несущей способности фундамента и грунтов.
Важно, чтобы несущая плиты часть фундамента имела достаточную прочность на сжатие, так как на неё давит и кирпичная кладка, и массивные железобетонные плиты с прочими традиционными нагрузками. Заметим, что в этом плане будет предпочтительнее вариант, когда печь строится на стыке плит, тогда нагрузки передаются на большие площади фундамента.

Каждый из данных пунктов может стать критичным, однако не обязательно отказываться от этой «затеи». Необходимо вес печи (или его часть) перенести с перекрытия на грунт. Учитывая, что её возведение планируется над подвалом, можно рассмотреть два способа решения. По сути, вы должны сделать дополнительный свайный фундамент, проходящий сквозь плиту, либо подпирающий её.

Вариант первый: винтовые сваи. По углам печи бурятся отверстия (немногим более диаметра стержня сваи). В полу подвала также делаем вырезы (по диаметру лопастей). С помощью электрической или моторизованной техники стойки ввинчиваются, затем их заливают бетоном. Сверху устанавливаются оголовки, и собирается ростверк, например, из металла.

Несущая способность одной винтовой сваи (в зависимости от диаметра, глубины ввинчивания, характеристик грунта) составляет от 1 до 10 тонн

Примерно такая площадка должна получиться, только она будет располагаться над перекрытием

Второй вариант: буро-наливные сваи. В заданных точках подвала бурятся скважины. В плите перекрытия делаются отверстия размером около 150 мм. Затем до самого перекрытия выстраивается арматурный каркас. Собирается опалубка для сваи-колонны, под плитой можно сделать опорное расширение.

Фанерная опалубка расширяется кверху

Через отверстие в плите заливается и вибрируется бетон. Потом создаётся ростверк с площадкой, где и будет строиться печь. Иногда под печью льют балку, а кладку ведут прямо на перекрытие.

Сваи-колонны соединены горизонтальным железобетонным поясом

Количество таких свай, глубину их заглубления, диаметр, а также металлоёмкость каркаса – всё это необходимо рассчитывать в каждом случае индивидуально.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Выбор проекта

Конструктивно кирпичная печь может быть несколько видов и типоразмеров, их выбор будет зависеть от помещения и предпочтений хозяина дома. Среди популярных вариантов печей выделяют:

Печь Кузнецова. Она отличается высоким КПД в 95% и минимальным уходом за конструкцией.
Шведка. Это комбинированная отопительно-варочная печь, которая относится к камерному типу, в качестве воздушной камеры в ней выступает духовка.

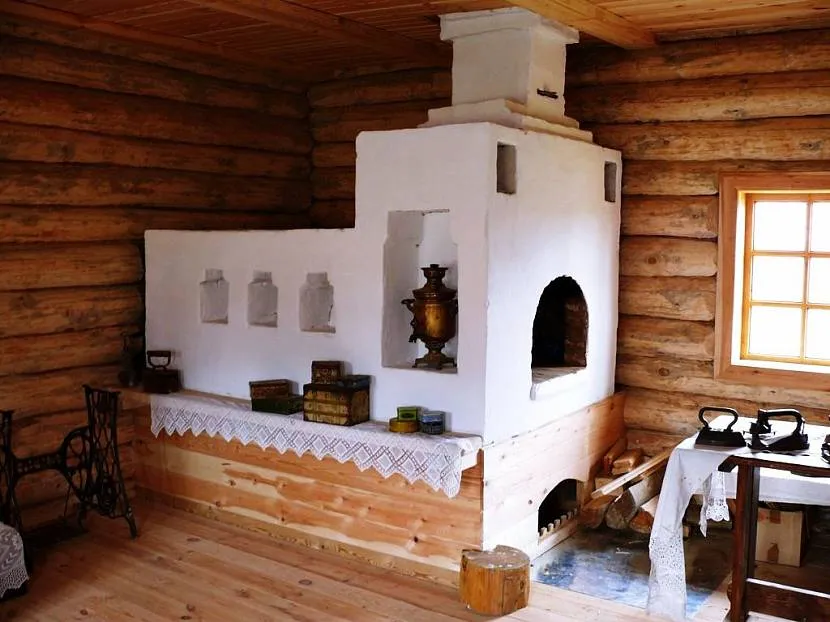

Русская печь своими руками станет отличным способом обогрева дачи или небольшого дома.
Голландка. Интересная конструкция, не займет много места и времени на изготовление.
Самодельные печи для бани из кирпича. Подойдут тем, кто любит хорошо попариться в бане.

Приготовление кладочного раствора

Очень важным этапом работ можно назвать приготовление глиняного раствора, который используется при кладке основного массива печи. Необходимо знать и то, что для возведения дымоходной трубы или обустройства фундамента раствор из глины не подходит. Для этой цели чаще применяют бетонные смеси или же в глиняный раствор добавляют несколько частей цемента.

Кладочный печной шов не должен превышать 8 мм по толщине, иначе на нем появятся трещины, а через них внутрь конструкции может проникать кислород, что снизит эффективность работы печи. Кроме этого, во время топки в комнату может просачиваться угарный газ, что крайне опасно для здоровья и даже жизни человека. Поэтому раствор нужно готовить из качественной глины и просеянного мелкого песка с фракцией песчинок не более 1 мм. Раствор должен быть однородным, без комков и посторонних вкраплений.

Растворы из глины подразделяются на тощие, нормальные и жирные. Это их качество напрямую зависит от правильно выбранной глины.

тощие растворы не пластичны, непрочны и сильно крошатся.
нормальные смеси имеют правильные пропорции и состоят из средней жирности глины и просеянного песка. Они в меру пластичны, практически не растрескиваются после полного просыхания, не дают сильной усадки и не меняют своего объема. Поэтому они и будут самым подходящим вариантом для печной кладки.
жирные растворы пластичны, но имеют свойство растрескиваться при высыхании. Но этот состав смеси можно исправить, «затощив» его добавлением песка.

Правильная густота глиняного раствора не менее важна, чем пластичность. Поэтому по консистенции кладочная смесь должна напоминать средней густоты тесто, а при сжатии ее между двумя намоченными кирпичами — легко выдавливаться под их тяжестью.

Перед замешиванием раствора нужно обязательно проверить качество глины. Процесс проверки готового раствора можно провести тремя способами, но сначала его нужно изготовить используя метод подбора ингредиентов — глины и песка по пропорциям.

Обычно готовится несколько вариантов раствора в небольших количествах. В каждом из растворов предусматриваются разные пропорции:

чистая глина без добавления песка

глина 90%, песок 10%
глина 75%, песок 25%
глина 25%, песок 75%

Растворы хорошо перемешиваются с добавлением воды до консистенции густого теста, не прилипающего к рукам. Далее можно переходить к его испытаниям.

А. Из каждого варианта раствора изготавливают шарики диаметром 35-40 мм и пластины толщиной 15-25 мм. Все эти изделия оставляют сохнуть при комнатной температуре на 7-9 дней. По истечении этого времени нужно провести проверку. Те изделия, которые дали меньше трещин, а шарики, брошенные с высоты 1000 мм на пол, не распались, имеют нужные пропорции для печной кладки. Можно раствор, скатанный в шарики, сжать между двумя деревянными пластинами до толщины 7 мм и оставить сохнуть при комнатной температуре. Выбирается тот раствор, который даст меньше трещин.

Б. Другим вариантом испытаний, не требующим длительного ожидания, является проверка на разрыв. Для этого из растворов с разными пропорциями изготавливаются жгутики толщиной 10-15 мм и длиной в 120-170 мм. Затем жгутики пытаются растянуть. Подойдет та смесь, жгут из которой разорвется, растянувшись в месте разрыва до толщины 2-3 мм.

В. Третьим вариантом может быть скатывание готовых растворов в жгут и сворачивание его вокруг круглой деревянной палочки диаметром в 40-50 мм. Тот раствор, из которого сделан жгут, который дал меньше трещин при высыхании и остался при этом целым, отлично подойдет для кладочных работ.

Выбрав оптимальный раствор по пропорциям, его необходимо правильно замесить:

Глина замачивается на одни — двое суток, а затем во влажном состоянии протирается через сито, изготовленное из металлической сетки с ячейками в 3-3,5 мм.
Песок просеивается
Отмеряется нужное количество глины и песка, согласно, выявленным экспериментальным путем пропорциям, а затем тщательно перемешивается до однородного состояния.

Для кладки шамотных кирпичей готовится специальный раствор, состоящий из чистой глины и шамотного песка в пропорциях 1:1.

Почему топить непросушенную печь запрещается?

Большое количество влаги, содержащиеся в конструкции, при нагреве может привести к деформации кладки, вплоть до выпадения отдельных элементов, а также к растрескиванию кирпичей и цементной смеси. Это сведет на нет все старания печника, печку нужно будет перекладывать по-новому.

Возможны трещины

Даже после ремонта печи, при ненадлежащем прогреве и просушке, возможно проникновение угарного газа в жилое помещение. Всему виной снова окажется влага, которая при интенсивном испарении образует микроскопические каналы и трещины, по которым в жилище будут поступать опасный угарный газ и дым.

Как приготовить раствор?

Раствор для кладки шамотного кирпича в основном используется песчано-глинистый (либо не используют вовсе). Само соединение делают своими руками либо применяют шамотный мертель — мелкий порошок, который при добавлении воды образовывает необходимую консистенцию смеси (песок должен содержать зерна размером до 2,5 мм).

Порошок, с постепенным добавлением чистой воды, сбивают до средней (подобной сметане) густоты строительным миксером или альтернативным инструментом. Затем раствору около часа необходимо настояться, после чего состав повторно вымешивают. Основным показателем качества считают схожесть огнеупорных характеристик смеси с кирпичом для укладки. Чтобы обеспечить крепость смеси, в нее можно добавить портландцемент (1/6 относительно всей массы смеси) или 100—150 грамм соли на ведро раствора.

Как приготовить смесь самостоятельно?

вода;
шамотный песок;
молотая огнеупорная глина.

Глину обязательно заранее вымачивать в воде до 3 суток, временами перемешивая. Когда материал будет готов, его протирают сквозь сито (с делениями 3×3 мм). Далее к глине постепенно вмешивается песок, просеянный сквозь мелкое сито. Его добавляют в соотношении 6:1 (на 100 блоков используют 3 ведра раствора, или 40 кг сухой смеси). Класть кварцевый песок, гранитную или мраморную крошку не рекомендуется. Лучше всего использовать специальный песок (перебитый в крошку огнеупорный блок). Компоненты смешивают сухими и только затем добавляют воду.

Достоинства и недостатки

К достоинствам кирпичной банной печи следует отнести:

способность аккумулировать и долго отдавать тепло;
равномерный и стабильный режим нагрева помещения;
привлекательный и аккуратный внешний вид
комфорт и удобство пользования.

Недостатками кирпичной печи можно считать:

стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
большой вес и размер, необходимость создания собственного основания (фундамента);
нагрев помещения требует больше времени, чем при использовании металлических печей;
при неграмотном использовании возникает опасность отравления угарным газом.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.

При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.

Как установить печные приборы?

Для печек необходимы только чугунные приборы. Во-первых, их коэффициент теплов.расширения не сильно отличается от аналогичного коэффициента кирпича. А, во-вторых, изделия из чугуна не искривляются и не коробятся под влиянием высоких температур, чего не скажешь про стальные изделия. Устанавливаются печные приборы с зазором в 5 мм между ними и кирпичом.

Топочные дверки, поддувальные и прочистные крепят при помощи стальных пластин (кляммеров) толщиной 2мм и нихромовой проволоки до 2мм диаметром. Промежуток между кирпичом и дверцей уплотняют асбестовым шнуром или шнуром из каолиновой ваты и стеклоткани. Так же уплотняются и остальные приборы печей – колосники, задвижки, очажные плиты и духовки чугунные.

Духовки рекомендуют устанавливать только из чугуна – чугунные. Установка их аналогична, как для всех печн.приборов.

Признаки того, что можно топить печь

Основным показателем того, что печь полностью высохла, служит отсутствие сконденсированной влаги на печных дверках и главной задвижке спустя 3 – 4 часа после полного закрытия всех заслонок и дверок печки.

Существует еще один сибирский способ, как узнать, высохла ли печь полностью:

Для этого надо открыть все окна в помещении, а также все дверцы и заслонки в печи.
После поставить у печки ведро с водой.
Как только она полностью испариться – печь готова к полноценной эксплуатации.

И последний способ окончательно убедиться, что кирпичная конструкция полностью высохла – это контрольная растопка по завершению принудительной сушки.

После такой растопки и прогорании древесины следует закрыть все заслонки и следить за состоянием швов. Если в течении 3 – 5 часов на них не образовалось серьезных трещин, то печь полностью готова к полноценному использованию.

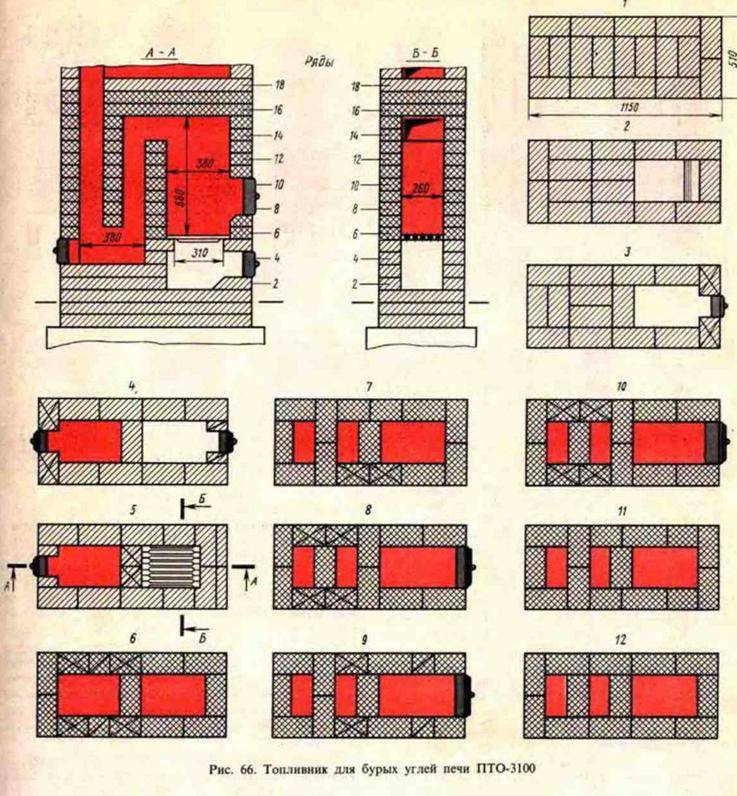

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом

При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук

Внимание! Силикатный кирпич для строительства устройства не подходит. Потребуются следующие материалы:

Потребуются следующие материалы:

красный кирпич — для стен;
огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

глина, песок, вода — для раствора;
чугунная колосниковая решетка;
дверцы топочной камеры и поддувала;
стальные полосы или проволоки — для крепления дверок;
асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

печной молоток;

мастерок — для нанесения раствора;
большая емкость — для приготовления раствора;
строительный уровень — для контроля правильности кладки;
измерительные приборы — линейка, рулетка, угольник;
отвесы — для определения наружного контура.

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

Готовят раствор.

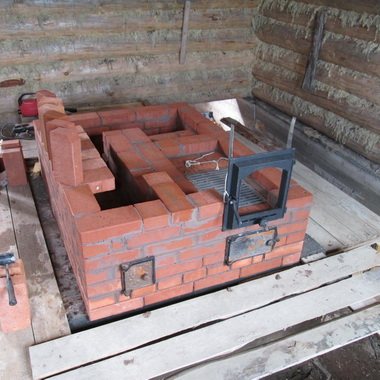

Первый ряд укладывают на фундамент без зазоров и образуют под печи.
На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
Формируют контур поддувала и место укладки колосниковой решетки.
Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.
Формируют стены топливника и свод с отверстием для подсоединения дымохода.
Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет

Видео описание

Наглядно о кладке и нанесении раствора смотрите в видео:

Дублирующий ряд, но камни кладут плашмя.
Кирпич на ребро, стенки протираются мокрой ветошью.
Кирпич кладут плашмя, а на тыльной стороне – на ребро.
Далее закрывается топливник, 2-а кирпича должны нависать над камерой (если конструкцию планируют применять как камин и не закрывать топку), пламя будет направляться к середине конструкции.
Камни немного перемещают к тыльной стороне, они будут подпирать дверку. Перед укладкой кирпича укладывают мокрые полоски асбеста для герметизации. Панель нельзя класть на раствор – появятся трещины из-за разницы терморасширения.
Формируется труба для отвода дыма. Делается плавное расширение к тыльной части. Камень применяется для основы, для всего остального используется лёгкий металл.
Ставится задвижка, она обязательно уплотняется асбестом, сначала обмазанным раствором. На этом заканчивается строительство конструкции.

Декорированная печь для готовки и отопления Источник mainavi.ru В конце делается несколько ярусов дымохода, в него вставляется труба. Убирается кирпич (установленный без раствора) и весь мусор. Стык конструкции возле пола закрывается для декорирования металлом. Полностью высохнет конструкция спустя 1-2 недели.

Как построить печь более простого типа, если нет времени, необходимых материалов или навыков? Воспользуйтесь следующей конструкцией, которую можно возвести всего за несколько часов. Она имеет максимально простой принцип функционирования.

Внизу закладывается топливо, которое там сгорает, и там же оно оседает. Тяга создаётся температурными перепадами. Такая конструкция отличается минимальным количеством дыма и практически полным сгоранием топлива. Для этого варианта достаточно две половинки камня и 20 целых кирпичей. В печке пять рядов, связываются камни раствором, но можно выложить печь и без его использования – это будет временная конструкция.

Печь из шамотного кирпича: процесс кладки

Печи сегодня довольно распространены, даже несмотря на то, что есть и более современные системы отопления. Для бани или сауны, для обеспечения дополнительного отопления в доме кирпичные печи остаются незаменимыми. Выкладывать такую печь можно из красного или шамотного кирпича, но сам по себе шамотный кирпич слишком дорогой, его редко используют для корпусов печей. Чаще всего кладка производится из красного печного кирпича, а для топливника уже берется шамотный. В результате обеспечивается отличное качество при оптимальных финансовых затратах.

Шамотный кирпич морозоустойчив и способен выдержать повышение температуры до 1500 градусов.

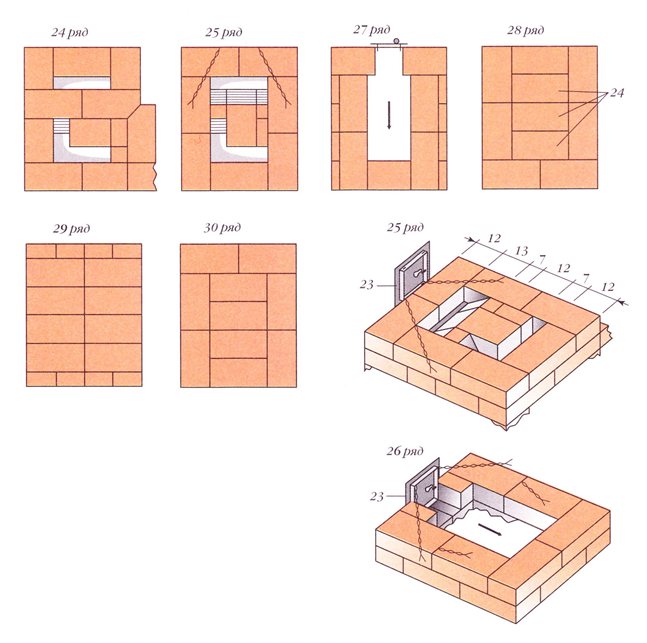

Сама кладка печи осуществляется с соблюдением порядовки, т. е. специальной схемы выкладки каждого ряда. На схеме видно, какое количество материала используется и в каком порядке будут располагаться отдельные кирпичи и другие элементы будущей печи. Чтобы приступить к работе по кладке, необходимо сначала определиться с тем, какой будет печная конструкция. Сегодня применяются 3 вида:

Отопительно-варочная печь — это оптимальный вариант, который пригоден для обеспечения комфортной температуры в доме и для приготовления пищи. Популярностью пользуются специальные отделения для выпечки хлеба, но кирпич следует выбирать тщательно, шамотный нельзя применять, так как при нагреве он выделяет химические вещества, а это недопустимо при приготовлении пищи.
Обычные варочные печи предназначены только для приготовления пищи, варки щей, для сушки фруктов.
Печи отопительные, камины предназначены для обогрева определенной площади или помещения.

Отдельно стоят каменки для бань, процесс их кладки отличается от печей обычных. Необходима установка специальной решетки для камней, емкости для нагрева воды. Сама печь должна быть прочной, устойчивой к перепадам температуры.

Устройство фундамента под печку

Без фундамента можно делать только очень простые небольшие печи. Более-менее массивное сооружение нуждается в мощном основании.

Порядок создания фундамента:

роют котлован; глубина ямы зависит от климатических условий – дно ямы должно быть ниже точки грунтового промерзания; обычно копают на глубину 0,5-0,7 м; к основанию яма слегка расширяется – это компенсирует возможные сдвиги грунта;
на дно насыпают песок слоем в несколько сантиметров; тщательно увлажняют и трамбуют песок;
засыпают щебень – опять-таки, слоем в несколько сантиметров;
монтируют опалубку и арматуру;
заливают яму бетоном; верхняя точка смеси должна быть на несколько сантиметров ниже уровня пола;
после схватывания бетона удаляют опалубку;
делают гидроизоляцию, используя, к примеру, рубероид; материал должен полностью покрывать основу под печку; гидроизоляционные работы обязательны, поскольку без них влага может просочиться к кирпичу из грунта – это приведёт к постепенному разрушению кладочного материала.

Рисунок 3. Рубероид для фундамента Фундамент под банную печь должен быть строго горизонтальным. Использование строительного уровня обязательно. После устройства основания ему необходимо дать выстояться хотя бы неделю. После этого можно приступать к печной кладке.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

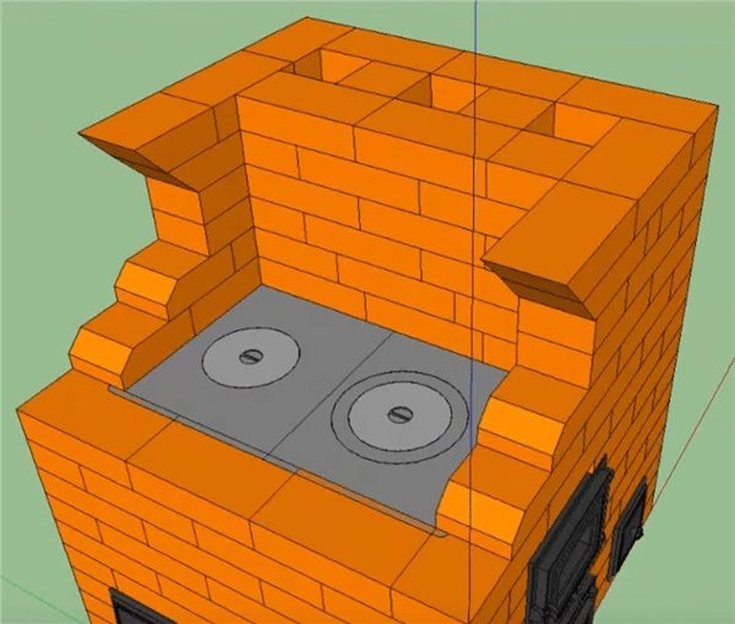

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

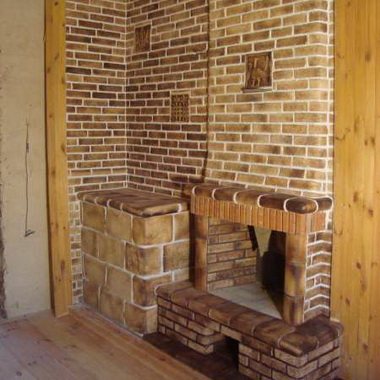

Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Правила кладки сводов топки уличной печи

При кладке сводов печей необходимо перекрывать топочные отверстия, топливники, камеры, используя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие между стенами — сводом.

Для перекрытия больших пролетов используют арочное перекрытие.

Своды могут быть крутыми, плоскими и пологими. Полуциркульный свод равен половине окружности. Пологий свод является менее крутым. Трехцентровый свод еще более пологий, благодаря его конструкции нагрев происходит равномерно по всей поверхности

Это важно при выпечке пирогов. Количество кирпичей в арке и рядов в своде должно быть нечетным

Средний нечетный кирпич называется замковым. Кирпичи, на которые опирается перемычка или свод, называются пятами. Для придания им нужной формы такие кирпичи приходится обтесывать. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки — стрела подъема.

Выполнения любой перемычки необходимо начинать с закладки кирпичей, на которые она будет опираться. Их следует вытесывать по шаблону. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя использовать одну форму пяты для всех арок и сводов.

Кладка топки печи начинается с подготовки кружал и шаблонов пят, для этого на листе бумаги, картона или фанеры необходимо прочертить свод нужной формы с таким расчетом, чтобы в нем поместилось нечетное количество рядов кладки.

Можно легко и быстро построить свод на двух досках. Посередине узкой доски следует провести ось таким образом, чтобы она пересекала и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски необходимо прочертить прямую линию А-Б, отложив на ней ширину топливника. Ось должна проходить посередине топливника, между точками В и Г. На оси от линии А-Б следует отмерить наверх высоту стрелы подъема свода. Полученную точку можно обозначить буквой Д. После этого нужно подобрать центр О таким образом, чтобы проходящая из него окружность, образующая свод, пролегала через точки В, Г и верхнюю точку стрелы подъема свода.

Правила кладки печи советуют использовать для свода опалубку, которую настилают по заготовленным кружалам.

После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, следует вбить гвоздь, прикрепить к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов нужно обтесать, придав ему клиновидную форму.

В этом случае швы имеют одинаковую толщину. При использовании обычного кирпича внизу швы будут тоньше, а вверху — толще. Они должны быть обязательно полностью заполнены раствором.

Следует очень аккуратно производить обтесывание пят и их укладку, так как заполнение больших пустот раствором и щебнем может привести к осадке свода или арки и их разрушению.

Кладку свода следует начинать с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи нужно подгонять плотно, таким образом, чтобы они почти касались друг друга со стороны топливника.

Самым последним в ряд кладки свода или арки следует вставить замковый кирпич, смазанный с двух сторон глиняным раствором. Удары желательно наносить только поленом или киянкой, так как обычный молоток может расколоть кирпич.

Керамический

Изготавливают из глины с добавлением определенных веществ. После изготовления подвергают термической обработке в специализированных печах. Показатель удельной теплоемкости составляет 0.7 – 0.9 кДж, а плотность – около 1300–1500 кг/м3.

Сегодня многие производители выпускают керамическую продукцию. Такие изделия отличаются не только размерами, но и своими свойствами. Например, теплопроводность керамического блока гораздо ниже, чем обычного. Это достигается за счет большого количества пустот внутри. В пустотах находится воздух, который плохо проводит тепло.

Свойства керамического кирпича
