Как изготовить барбекю своими руками? Проект изделия и чертеж

Барбекю в домашних условиях можно изготовить:

• из листовой стали толщиной 3 мм;
• из металлической бочки (рекомендуется использовать бочку от пищевых продуктов);
• из газового баллона;
• из барабана от стиральной машины.

Независимо от предполагаемого материала изготовления, сначала продумывают проект изделия. Удобно работать с нарисованным эскизом.

Фото 1. Для примера — самый простой чертеж барбекю из металла.

Хозяин определяется с размерами печи. Параметры определяются исходя из того количества пищи, которое планируется готовить. Ориентируются на удобство и правильность приготовления продуктов.

Справка. Для домашнего использования подходят барбекю шириной 30—100 см и глубиной 15—20 см. Например, на десять шампуров оптимальная ширина печи — 100 см.

Схема изготовления составляется самостоятельно или берётся готовая из интернета. На чертеже указывают размеры деталей, чтобы не отвлекаться на измерения в процессе работы.

Конструкция простейшего мангала из металла

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

1. Кладка мангала по рядам.
2. Кладка камер печи, мангала и коптильни.
3. Установка дверей.
4. Формирование дымоотводных каналов.
5. Выполнение арки.
6. Перекрытие печи, коптильни, мангала.
7. Кладка дымосборника и трубы.
8. Установка остального оборудования.
9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Особенности строительства кирпичных конструкций с накрытием

Создание таких конструкций происходит в несколько этапов:

• Возведения кирпичного ограждения для жаровни под крышей начинается в первую очередь с разметки территории для будущей конструкции и беседки.
• Далее необходимо выбрать материал и рассчитать наиболее оптимальные размеры самого мангала. Обязательно ознакомьтесь с фотографиями готовых мангалов, чтобы подобрать самый лучший вариант, который можно реализовать в вашем случае.
• Если вы решили отдать предпочтение кирпичным мангалам, то обязательно задумайтесь над созданием печи, в которой можно не только жарить мясо, но и коптить разнообразные лакомства, а также варить каши и супы в казане.
• Строительные работы обязательно начинаются с создания прочного бетонного основания. Фундамент должен быть длиннее самой конструкции минимум на 10 сантиметров.
• Только после завершения возведения стен необходимо приступать к созданию беседки и ее декорированию.

В этой статье мы поговорили о создании мангалов с крышей своими руками. Надеемся, что вы нашли для себя полезную информацию и увидели действительно интересные идеи, которые можно реализовать на своем участке.

Виды конструкций

Основой любой конструкции металлического мангала является сам ящик и основание в виде ножек. Оформление и дополнительные элементы в виде крышки, рабочего столика, решетки под барбекю или подставки под казан – в соответствии с целесообразностью и фантазией изготовителя.

На рисунке показан простейший мангал. Размеры можно изменять исходя из собственных предпочтений. Но разметку отверстий в нижней части стенок и верхних надпилов под шампуры желательно сохранить.

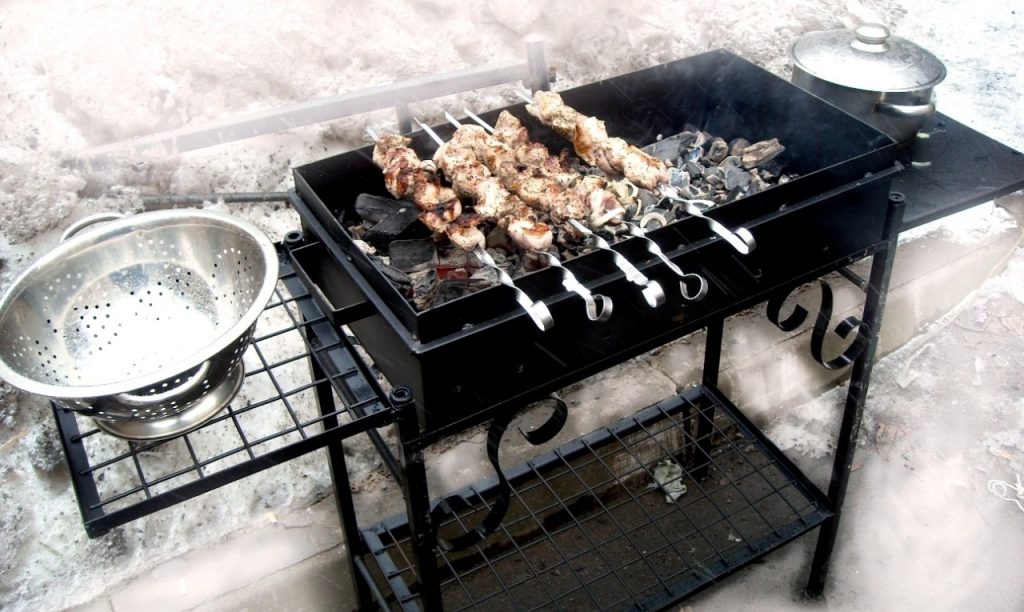

Обычный

Самый распространенный вариант – жаровня на ножках. Выполняют ее обычно из металла толщиной 2-3 мм методом сварки.

В качестве опоры используют отрезки арматуры или металлический профиль.

Стационарный

При выборе конструкции можно не думать о весе изделия, поэтому основополагающим будет удобство работы мангальщика. Кроме того, имеется множество вариантов оформления и создания многофункционального устройства для приготовления пищи на открытом огне.

Разборный

Конструкции разборные и частично разборные (снятие ножек) заранее рассчитывают по весу и размерам мангала в транспортируемом виде. Варианты соединения деталей – петли с крючками или болты с гайками. Потрудиться, в том числе и над расчетом конструкции, придется дольше.

Промышленность выпускает разборные мангалы, которые в собранном для переноса виде напоминают небольшой чемоданчик. Его даже пешие туристы могут легко взять с собой.

Но такие устройства недолговечны: быстро прогорают и деформируются, так как для их изготовления используется тонкий металл.

Стандартные размеры

Большинство производимых промышленностью и изготавливаемых своими руками мангалов традиционно рассчитаны на 6 шампуров, поэтому жаровня имеет размеры около 600 мм в длину, 250-280 мм в ширину и 150-180 мм в глубину. Более глубокий ящик приведет или к перерасходу топлива, или к увеличению времени приготовления шашлыка, да и качество конечного продукта может пострадать.

Как рассчитать размеры?

Рассчитать габариты жаровни легко, если задать в качестве базы количество однократной закладки шампуров, поэтому стационарные мангалы для дачи, куда приглашают много гостей, чаще имеют длину около 1200 мм, то есть предназначены для 12-ти шампуров. Длиннее их не делают из соображений удобства обслуживания.

Ширину определяет длина шампуров. Самодельные шампуры могут быть какой угодно длины, но рабочая зона, где находится мясо, составляет максимум 50 см, обычно 28-30 см, поэтому ширину «с запасом» делать не стоит.

Глубину выбирают до 20 см, при большем значении труднее поддерживать условия, оптимальные для приготовления сочного шашлыка.

Очень маленькие мангалы не дадут достаточно жара, а слишком большие не будут полностью загружены.

Особенности

Нельзя забывать о высоте ножек. Технологически достаточно просвета между жаровней и землей сантиметров в десять, остальная высота – ради комфорта повара.

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

• сварочный аппарат-полуавтомат;
• электродрель;
• угольник;
• отвертка;
• керн;
• стусло;
• болгарка;
• уровень;
• молоток;
• напильник;
• рулетка;
• малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

• стальной листовой металлопрокат толщиной 3-7 мм;
• упаковка электродов;
• огнеупорная краска;
• уголок из стали 25 мм;
• арматура;
• наждачная бумага;
• антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

1. Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
2. Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
3. Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
4. Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

1. Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
2. Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
3. Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
4. Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.

Портативный складной мангал из нержавейки

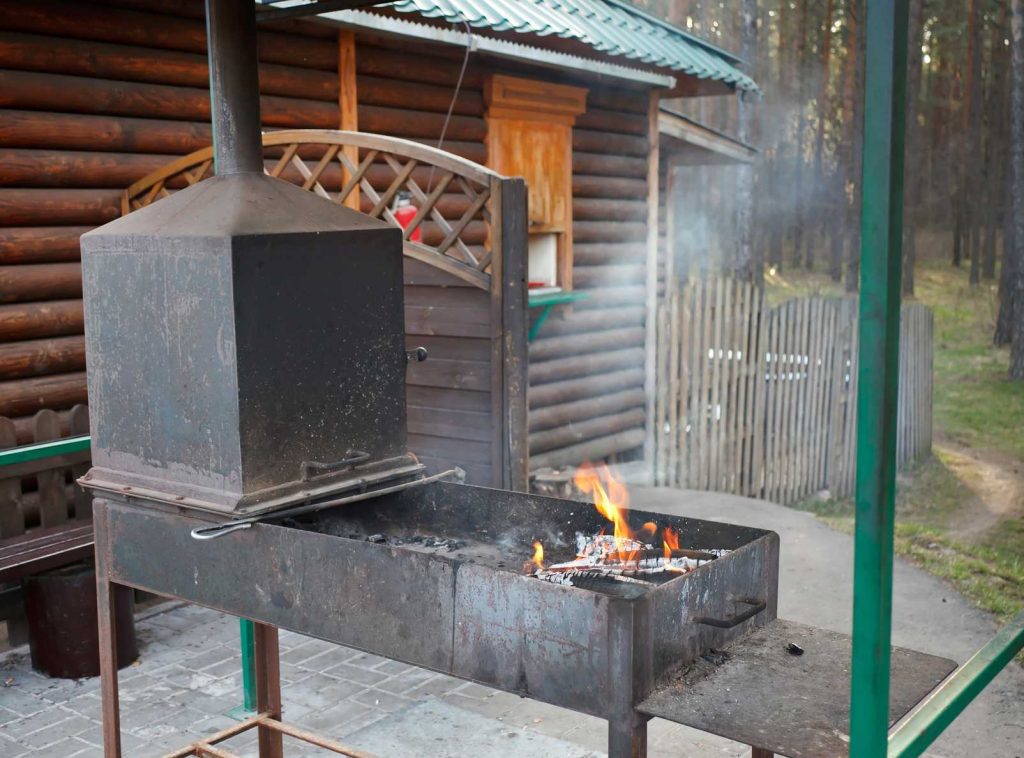

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку

Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

Мангал стационарный с навесом

Мангал стационарный с навесом, чертежи

Мангал стационарный с навесом, чертежи 1-Топка. 2-Стол. 3-Стойка. 4-Навес. 7-Шампур

Шампур. Сталь листовая Топка мангала

Боковина

Стяжка

Решетка

Стол мангала Стяжка (уголок на 40) Стяжка короткая (уголок на 40)

Стяжка передняя (уголок на 40)

Втулка

Заглушка.Сосна Стяжка. Труба d22

Каркас навеса. Сборочный чертеж

Козырек.Поликарбонат

Навес. Сборочный чртеж Колено. Труба d22

Втулка

Стойка. Сборочный чертеж

Опора зонта. Сталь листовая Плата. Сталь листовая

Зонт. Сборочный чертеж

Пятка. Сталь листовая После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

1. Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
2. Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
3. Мобильность. Мангал сделать можно носимым, передвижным или возимым.
4. Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
5. Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

• толщина металла для очага – 3 мм и больше;
• высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
• расстояние между шампурами – 8-10 см;
• ширина очага – 25-30 см;
• длина очага – 50 см и больше, в зависимости от количества шампуров;
• глубина выемок – 2-3 см;
• высота рабочей части – 80 см.

Мангал из камня

Мангал из камня отличается от кирпичного по большей части только внешним видом. Он массивный, фактурный, эффектный, с естественной текстурой и причудливыми формами. Такой мангал легко вписать в ландшафтный дизайн, и он в полной мере соответствует актуальным эко-трендам.

Сделать каменный мангал своими руками сложнее, чем кирпичный, из-за подготовки материалов. Но взамен ты получаешь удивительные декоративные свойства и настоящее произведение искусства. Очень интересно смотрятся конструкции с нарочито грубой и хаотичной кладкой.

Можешь смело брать и натуральный, и искусственный камень: первый прочнее, а второй – проще в работе. В основном, это гранит, песчаник, сланец, доломит, кварцит или шунгит. Сложнее всего работать с грубыми неотесанными булыжниками, проще – с плитняком, слоевищем или рваным бутом. Для укладки используется цементно-песчаная смесь или специальные составы с модификаторами.

Стенки каменного мангала не обязательно должны быть идеально ровными, но точно – прочными и устойчивыми. Тщательно промазывай все стыки раствором, плотно подгоняй их друг к другу и укрепляй слабые места металлическим прутом

Важно, чтобы все скобы для гриля и другие элементы в жаровне находились на одном уровне

Фото: rci76.ru

Варианты конструкций

Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:

• оптимальные габариты;
• условия эксплуатации;
• расположение;
• режим эксплуатации.

Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.

1. Стационарная. В самом простом варианте представляет собой металлический ящик, поставленный на прямые ножки с подпятниками. Крупные и массивные печи могут устанавливаться на бетонное основание. Возможна установка под крышей веранды или беседки, что позволяет готовить барбекю в любую погоду, независимо от времени года. Устройство стационарного мангала можно дополнить различными приспособлениями, расширяющими его функционал и удобство эксплуатации — например, вытяжкой. Размеры мангала для шашлыка в этом случае, как правило, довольно большие.
2. Разборная. Отличается тем, что элементы не свариваются друг с другом, а скрепляются болтами. Крепеж должен быть высококачественным, чтобы выдерживать высокие температуры без деформаций. При изготовлении не нужно пользоваться сварочным аппаратом, что делает работу еще более простой. Разборка хороша тем, что позволяет компактно хранить и транспортировать жаровню.
3. Складная. Они распространены в продаже; своими руками сделать подобную конструкцию сложнее, чем один из вышеописанных вариантов. Складной мангал имеет небольшие размеры, схема его схожа с оной у разборной модели — при переноске торцы ящика и ножки снимаются, боковые же стенки складываются и фиксируются — получается что-то вроде стального чемодана, внутрь которого можно сложить шампуры и решетку для гриля.
4. Одноразовая. Простейшая емкость, которую можно сделать из жестяных банок, фольги и другого металлического мусора. Цель — огородить место для углей и сделать подставку для шампуров.

Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:

• Мангал из газового баллона своими руками
• Мангал из стиральной машины своими руками
• Мангал с электроприводом шампуров

Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.

Проекты, эскизы и особенности изготовления разборного и складного мангала

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать

1. Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
2. Затем все детали необходимо вырезать.
3. Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
4. Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
5. На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
6. Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
7. Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

• Вырезать боковины (размер 62х20,5 см).
• Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
• Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

• К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
• Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

• Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
• Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

1. Простая модель, разбирающаяся на 5 отдельных элементов.
2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

• болгарка и круги;
• дрель со сверлами по металлу;
• ножницы по металлу;
• линейки, рулетка;
• чертежи;
• листовой металл.

Кроме того, для второго варианта дополнительно нужны:

• сварочный аппарат с электродами;
• приспособления для нарезки резьбы;
• пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

• ширина – 280 мм;
• длина – 350 мм;
• высота изделия – 240 мм;
• глубина жаровни – 150 мм.

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
3. Детали шлифуют.
4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
5. При желании можно окрасить изделие огнеупорной краской из баллона.

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика	В сложенном виде	В рабочем положении
Длина, мм	590	590
Высота, мм	—	320
Ширина, мм	300	300
Глубина, мм	14	168
Высота ножек, мм	—	280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
2. Сверлим отверстия.
3. Намечаем болгаркой линии сгиба.
4. Раскраиваем металл.
5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
7. Привариваем трубу ко дну.
8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
9. Также изготавливаем вторую створку.
10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
12. Болгаркой прорезаем пазы для шампуров.
13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Пошаговая инструкция изготовления и особенности чертежей мангалов из металла

Составление эскиза и чертежа является первым этапом изготовления очага любого типа. На бумаге отображаются параметры топки, опор и крепежа для разборных изделий.

Для работы нужно подготовить такие инструменты и материалы:

• рулетку;
• болгарку;
• пузырьковый уровень;
• электрическую дрель;
• керн;
• угольник;
• стусло;
• болты и гайки 8 мм;
• стальной уголок;
• листы металла;
• круглые водопроводные трубы.

Изготовление мангала проводится в такой последовательности:

1. Проведение разметки. На листе металла наносятся очертания днища и бортиков.
2. Вырезание с помощью болгарки начерченной фигуры. Получается разносторонний крест. Стороны сгибаются по месту соединения с днищем и свариваются по краям между собой.
3. Высверливание отверстий с интервалом 60 мм в днище и боковых стенках.
4. Выпиливание зубчатых выемок для укладки шампуров.
5. Приваривание к коробу опорных стоек.

Подготовка элементов будущей конструкции

Перед тем как собрать мангал, проводится подготовка его конструкционных элементов.

На данном этапе проводятся следующие мероприятия:

1. Обустройство основания и прилегающей площадки. Для фиксации изделия делается бетонный фундамент или отверстия в земле. Площадка выкладывается цементной плиткой или гранитной брусчаткой.
2. Зачистка стальных заготовок от острых кромок и углов, о которые можно порезать руки.
3. Приваривание крепежных деталей (гаек, штырей, пазов, петель).
4. Полировка металла, удаление наплывов.
5. Обработка стали средством против коррозии, очистка линий сваривания от ржавчины.

Приступать к сборке желательно сразу, т. к. железо быстро окисляется.

Изготовление мангала без использования сварки

Чтобы изготовить мангал без использования сварочного аппарата, нужно использовать болты, гайки, дверные петли и велосипедные спицы. Основой будущей конструкции будет стальной уголок.

Работа состоит из следующих этапов:

1. Делаются заготовки из уголков. Угловые фрагменты будут одновременно опорами и местом стыковки бортиков.
2. У горизонтальных уголков под днище подрезаются края на 45°. На концах делаются отверстия, которые проецируются на опоры.
3. В опорах высверливаются дырки, с помощью болтов и гаек заготовки собираются в каркас.
4. Снизу опоры обвязываются уголком. Дополнительная рама придаст изделию прочность и устойчивость, ее можно использовать для обустройства полки.
5. Болгаркой выпиливаются прямоугольники для днища и бортиков. Крепление к уголкам проводится болтами, саморезами или заклепками.

Изготовление мангала с использованием сварки

Сварной мангал изготавливается намного быстрее и проще, чем сборная конструкция. При этом прочность и надежность готового изделия будет выше за счет его монолитности.

Работа проводится в такой последовательности:

1. Из труб и уголков сваривается подставка под очажную часть. В зависимости от выбранного проекта ножки делаются в съемном или стационарном исполнении.
2. На листе стали намечаются контуры днища и бортиков. Болгаркой вырезаются прямоугольники. Проводится выравнивание и зачистка краев заготовок.
3. Поочередно приваривается днище, а затем бортики. Вертикаль контролируется угольником. Дрелью высверливаются дырки для поддувала.
4. Проводится доработка изделия – прорезаются выемки для шампуров, привариваются ручки, крючки, элементы ковки и упоры для полочек.

В заключение изделие шлифуется и полируется.
