Мангал с коптильней из металла или кирпича своими руками: чертежи и фото

Примеры комплектации уличных каминов

Каждый домовладелец сам решает насколько функциональным будет его камин. При желании можно построить целый комплекс, включающий несколько полезных элементов. Печи-камины барбекю из кирпича проектируются самыми различными по размеру и комплектации.

Печь с мангалом, казаном и коптильней

На схеме ниже представлен пример достаточно широкой комплектации уличного камина. Здесь предусмотрен мангал (или барбекю), плита для казана, коптильня с металлическими дверцами и мойка. Такую печь со временем можно дополнить еще одним модулем с разделочной поверхностью и полками для посуды.

Печь с мангалом, казаном и коптильнейИсточник s-proms.ru

Печь со столешницами

Ниже представлен вариант камина с варочной поверхностью, жаровней, коптильней и двумя достаточно широкими столешницами. Если часть одной из столешниц отвести под установку мойки, получится полноценная летняя кухня.

Печь с двумя столешницамиИсточник sdelai.ru

Простая и оригинальная печь

Следующий вариант – это простая по конструкции, но очень неожиданная по дизайну печь. Она запроектирована особым образом и практически ничего не имеет общего с традиционной русской печью. В ее комплектацию входит мангал, казан, тандыр и электрогриль. Преимущество такой конструкции в ее компактности. Минус в том, что мойка и столешница должны быть установлены отдельно.

Оригинальная квадратная печьИсточник yandex.uz

↑ Чем отличается барбекю от гриля, мангала

Гриль, мангал, барбекю – эти приспособления созданы специально для приготовления мяса на углях, но различия в них всё-таки есть.

↑ Мангал

Самое простое и наиболее распространённое приспособление для приготовления мясных деликатесов, в основном, шашлыка. Конструкция мангала состоит из прямоугольного металлического ящика, который держится на ножках. На стенках имеются отверстия, чтобы работала тяга, а также выемки для шампуров. В мангале тлеющие угольки лежат прямо на дне конструкции, и от них жар поднимается снизу вверх. Мангал считается самым популярным приспособлением из-за того, что его с легкостью можно взять с собой в поход или при выезде на свежий воздух. Собрать мангал не составляет труда и делается это в считанные минуты.

↑ Гриль

Отличительной чертой данного приспособления считается наличие решётки, куда высыпаются угли, и крышки. Нужна крышка для того, чтобы жар поступал со всех сторон, а не только снизу, как в предыдущем случае. В гриле также есть возможность регулировать подачу воздуха благодаря специальным заслонкам. Они расположены в верхней и нижней части конструкции

Ещё к одной важной особенности гриля относится более быстрое приготовление блюд. Из-за закрытой крышки пища получается скорее тушенной, нежели жареной

Если отложить крышку в сторону, то гриль можно использовать как классический барбекю.

↑ Садовый камин – барбекю

Принцип работы такого устройства сильно схож с мангалом, но барбекю более сложное устройство. В отличие от классического мангала, у барбекю две решетки, одна для углей, а другая для еды. О самом происхождении названия барбекю до сих пор спорят.

Наиболее приемлемое: «barbe et queue», что с французского означает «от бороды до хвоста». Всё дело в том, что первоначально на решётках жарили не кусочки мяса, а целые окорока свиней или целиком ягнят. Среди русскоязычных поклонников шашлыков за этой конструкцией закрепилось ласковое название – «барбекюшница».

Барбекю – это более дорогое устройство по сравнению с мангалом и грилем.

В некоторых моделях есть возможность регулировать расстояние между решёткой, где лежит блюдо, и углями, что позволяет контролировать уровень жара. В барбекю жар направляется снизу вверх.

Часто барбекюшницу называют «садовым камином». Всё из-за того, что барбекю – большое сооружение, собранное из кирпича или камня. В сооружение входит оборудованный стол для готовки пищи и крыша над головой. А также вставленный казан и раковина, к которой подводят воду, чтобы была возможность мыть мясо, овощи и фрукты.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода. Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Описание кладки

Основу выложили, далее смещаемся на половину кирпича, чтобы собрать устойчивую конструкцию. С первого до пятого ряда работаем просто по одному шаблону.

С шестого переходим на тычки (поперечная кладка). Должно получиться так, что кирпич станет на выступы с каждой стороны (плоскости). Они необходимы для устройства решетки, ее правильного расположения в дальнейшем.

Продолжить следующие 3-4 ряда в половину кирпича, выдерживая изначальную толщину. А с десятого ряда необходимо повторить порядовку печи барбекю, с расчетом на повторную поперечную кладку для решеток.

Схема барбекю

Хотя кирпичные выступы можно и обойти, заменив их на стальные уголки или иные крепления

Важно, чтобы этот момент был продуман на момент кладки уличных барбекю, тогда выполнить своими руками можно надежно, с расчетом на пространство для коптильни или дополнительные отсеки

Угловой вариант чаще стараются сделать по типу пристройки, когда основная печь просто поставлена на фундамент, а на углу отдельно выкладывают мангал или место для топки казана. Здесь все просто: ставим стенку высотой под рабочую плоскость, заканчивая последний ряд тычковой кладкой. Подобным образом ставится опора для каменной столешницы, к примеру. Но такой материал не всегда по карману, его часто заменяют деревом, обложенным плиткой.

Технические моменты

Простую конструкцию, изготовленную из кирпича своими руками, иногда ставят на залитую фундаментную плиту, но не используют раствор. Такой подход оптимален для тех, кто не уверен в своих силах, хочет сэкономить или просто протестировать дачный вариант барбекю или мангала.

Выйдет достаточно оригинально, да и порядовка однотипная, только это можно будет разобрать при необходимости, увеличить в размерах или вообще собрать в стопки кирпичей

Минус лишь один – это отсутствие хорошей защиты от ветра, потому как привычной арки нет. Да и если собирать не под навесом конструкцию, то жар от угля на время дождей придется защищать.

Барбекюшницу без раствора, коптильни и казана можно собирать на глаз, но всегда стараются заранее просчитать свои действия, рассчитывая на бумаге подобные планы или чертежи

Барбекю комплекс из кирпича с прямым сводом

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Обустройство жаровни

Для удобства использования изделия важно правильно обустроить жаровню. В простейших моделях этот элемент представлен продолжением вертикальных опор и оделяется перегородкой, на которую укладываются угли. Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

Для размещения поддона и гриля в кирпичной кладке можно использовать несколько приемов:

смещение кирпича для образования выступов;установка уголковых профилей;монтаж скоб-держателей.

Выступающие кирпичи служат опорой для металлической фурнитуры

Для того чтобы обеспечить нормальное горение дров и поддержание жара в углях необходимо сделать в днище жаровни вентиляционные отверстия.

Если вы решили построить мангал из кирпича своими руками, который имеет крытую жаровню, понадобится гораздо больше кирпича и металла для обустройства перемычек.

Вариантов может быть несколько: прямоугольный проем или арочный свод разной формы, с вытяжкой или без и т. д. При обустройстве дымоотвода в своде предусматривается наличие канала.

Для выполнения арочного свода понадобятся дополнительные приспособления

Арочные конструкции выглядят эффектно и красиво.

Для монтажа кирпича подобным образом нужно использовать кружало по форме спроектированного элемента и распорки для поддержки тяжелой надстройки

Важно определить точное положение центрального кирпича, так называемого замка. Швы между соседними элементами имеют форму клина, с расширением кверху. Вариант кладки кирпича

Вариант кладки кирпича

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

печь;
отделение для установки казана;
мангал;

барбекю;
коптильный шкаф;
отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Пошаговая инструкция по изготовлению печи-барбекю с казаном

Когда место для строительства выбрано и подготовлено, составлены чертежи и схемы будущей конструкции, а необходимые материалы куплены, можно приступать к непосредственному возведению печи-барбекю. Для этого нужно выполнить следующие действия:

На выбранном участке сделать разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.
В соответствии с разметкой выкопать котлован глубиной 35 см. Его дно необходимо разравнять и утрамбовать.
Внутрь котлована засыпать песок, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше спрессовываться, если его намочить.
Сверху насыпать такой же слой гравия.
Из обрезной доски или толстой фанеры изготовить опалубку. Её высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
Установить опалубку на дно котлована параллельно его стенкам.
Из арматурных прутьев толщиной 12 мм изготовить объёмный каркас с ячейками размером 10х10 см. Конструкция не должна касаться дна, поэтому под неё в шахматном порядке подложить деревянные бруски или фрагменты кирпичей.
Залить бетонную смесь. Для фундамента использовать цемент марки М 250. Арматурный каркас должен полностью скрыться под жидким раствором.
Накрыть фундамент гидроизоляционным материалом. Для этого использовать рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона равномерно испарялась. Если оставить фундамент не закрытым, то верхний слой быстро высохнет. В будущем это чревато тем, что основание потрескается. Бетонная смесь застынет через 4–5 дней. Первые двое суток нужно открывать гидроизоляцию и поливать основание водой через каждые 10–12 часов. Полиэтилен или рубероид не даёт влаге быстро испаряться. Так происходит равномерное затвердение плитного фундамента.
Когда основание высохнет, его необходимо покрыть слоем рубероида или другого гидроизоляционного материала, и лишь на него выкладывать кирпич. Первые 6–7 рядов не скрепляются цементным раствором.
Порядовку печи-барбекю нужно делать в соответствии со схемой. Каждый последующий ряд необходимо смещать относительно предыдущего в шахматном порядке. Такой способ имеет название — кладка в полкирпича. Этим обеспечивается надёжная связка материала.
Для топочной камеры необходимо использовать шамотный кирпич. Он выдерживает температуру более 1600°С. Каждый ряд проверять на вертикаль и горизонталь с помощью строительного уровня, угольника и отвеса.
Сформировать места для зольников и дверей.
Для казана необходимо изготовить топочный отсек в виде прямого или суживающегося кверху цилиндра. Эту часть печи изготовить из шамотного кирпича.
К строительству дымохода можно приступать только после полного затвердения раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используют металл.
Установить смеситель и мойку. Присоединить шланги подачи воды.
После полного высыхания раствора и усадки конструкции печи можно приступить к её отделке. Для этого можно использовать камень, кирпич, изразцы или побелку.
Отделочный материал необходимо крепить на подготовленное основание. Для этого нужно сначала оштукатурить поверхность с использованием монтажной сетки с размером ячеек 10х10 мм.
Если вы выбрали побелку, то нужно применять ту, которая не пачкается. Для этого подойдёт гашёный карбид или соль извести.
Для отделки камнями и изразцами достаточно очистить поверхность от пыли и использовать готовые склеивающие смеси.

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Как правильно ложить печной кирпич

Чтобы удачно сложить работоспособную уличную печку, в первую очередь соблюдайте такие правила кладки:

Каждый уровень в первую очередь складывайте словно конструктор, без раствора. Примерка даст возможность точно срезать камни в местах где это необходимо и приладить друг к другу.
Поризованный керамический камень замачивается на 2—3 минуты в емкости с водой, потом ложится на место. Жаропрочный камень только ополаскивается от пыли.
Самая большая толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит появлением трещин.
Не перевязывайте жаростойкую стенку с обыкновенной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
Контролируйте горизонтальность каждого яруса уровнемером, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а поверхности внутри обтирайте ветошью смочененой водой. В случае дефицита опыта не стоит пытаться колоть камни киркой, лучше применяйте угловую шлифмашину с отрезным диском по бетону.

Формат коптильней

Мангал и коптильня в составе печного комплекса

Наиболее распространенный и дорогой вариант для дачной беседки. В конечном счёте получается большая система для приготовления пищи в разных форматах:

Жарка мяса на углях.
Копчение.
Приготовление плова в казане на плите.
Выпечка в тандыре.

Из кирпича

Отдельную коптильню из кирпича построить не так сложно. Система не сильно отличается от мангала, хотя и имеет свои конструктивные особенности.

Здесь больше стоит вопрос целесообразности: логично ли вкладывать довольно большие деньги в кирпичный агрегат, когда можно соорудить прекрасную коптильню из металла за сумму около 1 тыс. рублей?

Из металла

Очень популярный формат для дачи, так как стоит недорого, пищу готовит быстро, а эффект копчения очень близок к кирпичным установкам.

Его можно сделать из обычного мангала без воздушных отверстий, главное, найти крышку и решеточки внутрь.

Топка коптильни на огне

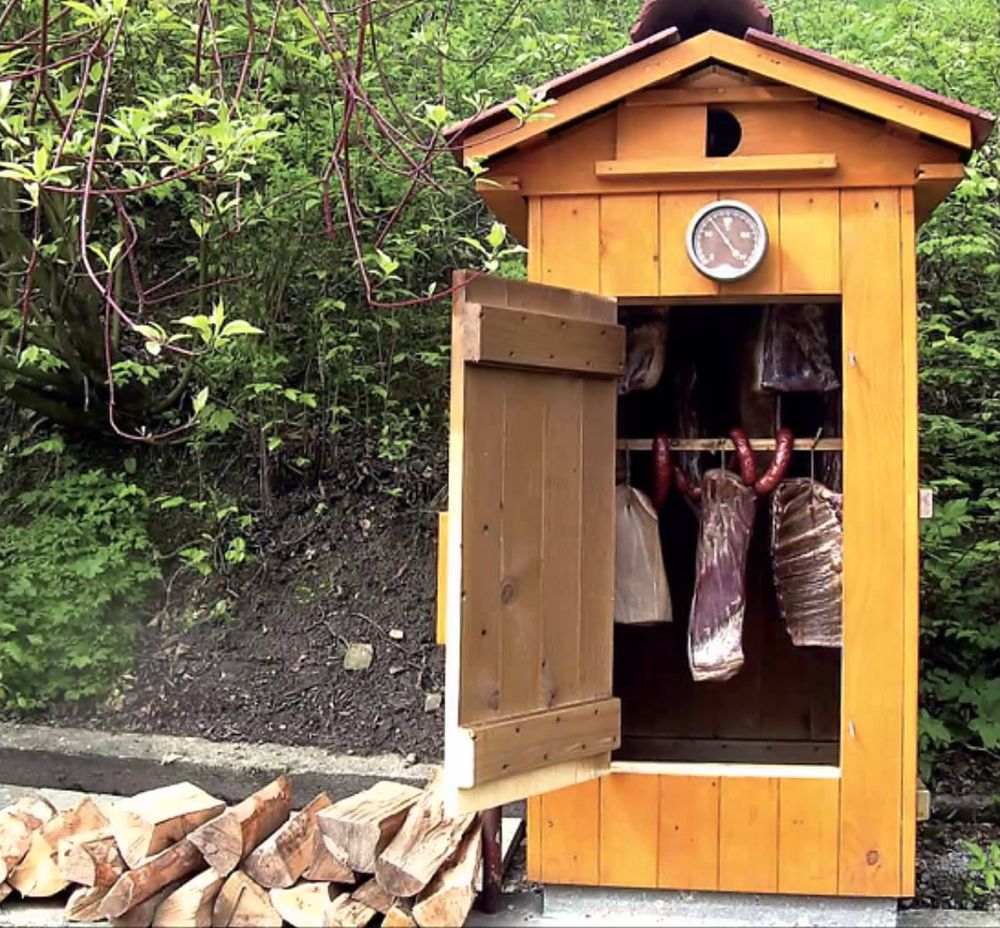

Для холодного копчения

Беседка в данном случае подразумевается как небольшой домик, в котором складывается пища и постепенно коптится холодным дымом.

Я приведу несколько фотографий подобных строений, но особо подчеркну: отдыхать людьми в ней нельзя, она задумывается только лишь как место приготовления пищи.

Строительство кирпичной печи 3 в одном своими руками

Когда фундамент наберет прочность, приступают к изготовлению наземной части конструкции. Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры

Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет. Силикатный кирпич для возведения жаровни не подойдет

Фото: универсальная печь из кирпича

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.

Кладочная схема комплексной печи

Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.

Фото: раскладка кирпича – возведение будущей барбекющницы

Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали. Начинают работу от угла, затем выкладывают перегородки. Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

Фото: мангальная зона на дачном участке
