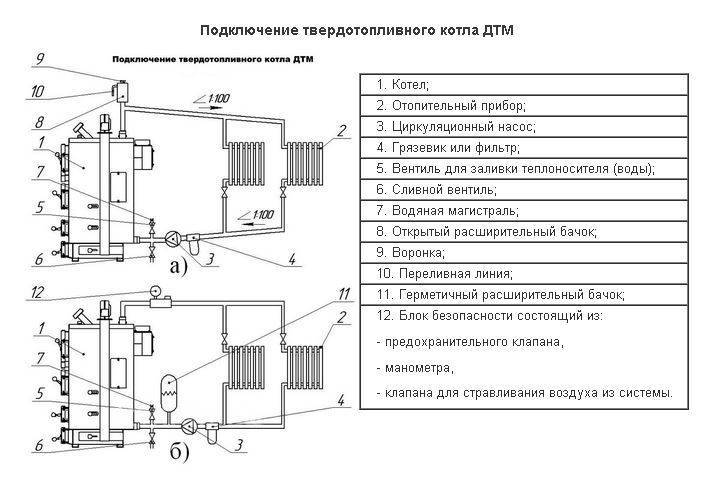

Инструкция для твердотопливных котлов: схемы подключения, безопасность использования

Автоматический котел на твердом топливе Buderus Logano G221/A

Двухконтурный котел с автоматической подачей топлива Buderus Logano G221/A плод самых последних технологий в области систем отопления. Он может работать как на угле так и на пеллетах. Помимо своей основной функции, он может обеспечивать и горячее водоснабжение. Давайте разберем основные преимущества устройств серии Logano G221/A.

• Чугунный теплообменник изготовлен из специального сплава разработанного компанией Buderus. Он устойчив к коррозии и прослужит долгие годы.
• Шнека из чугуна бесперебойно подает в топку котла уголь или топливные гранулы.
• Горелка твердотопливного котла одинаково эффективно сжигает как уголь, так и пеллеты.
• Модель оборудована вместительным бункером. Такой способен проработать автономно до 7 суток. Для предотвращения воспламенения бункера, предусмотрена защитная система.
• Котел оборудован системой защиты от закипания, автоматически регулирующую процесс горения.
• Для обеспечения максимального комфорта, существует возможность внешнего управления циркуляционным насосом системы отопления и встроенным насосом теплоаккумулятора.

Кажется что у такого совершенного устройства нет недостатков, но все же вот что можно выделить:

• Зависимость от наличия электропитания. Для работы насосов, систем подачи, блока управления и контроля требуется наличие электрической сети.
• У автоматических моделей особые требования к качеству топлива. Размер угольных фракций должен быть однородным и пригодным для перемещения через шнековый транспортер.

Водогрейный твердотопливный котел Buderus Logano G221/A имеет следующие основные характеристики при работе на буром угле:

Эти отопительные приборы подойдут больше владельцам частных домов и коттеджей. Цена на них довольно высокая, поэтому купить такой твердотопливный котел способен достаточно обеспеченный человек.

Похожие модели

Котел твердотопливный напольный Protherm Бoбёp 50 DLO

Нет в продаже

Назначение котла — отопительный, Количество контуров — одноконтурный, Тепловая мощность, кВт — 35, Площадь помещения, м² — 262, Виды топлива — дрова, каменный уголь, Средний КПД, проценты — 90.2, Камера сгорания — открытая, Диаметр дымохода, мм — 180, В x Ш x Г (мм) — 935 x 440 x 1040, Вес — 380

Котел твердотопливный напольный Buderus Logano g221-25

Нет в продаже

Назначение котла — отопительный, Количество контуров — одноконтурный, Тепловая мощность, кВт — 25, Площадь помещения, м² — 200, Виды топлива — дрова, каменный уголь, кокс, Расход топлива, кг/час — 5.1, Объем топки, куб. м — 0.034, Длительность горения, час — 4, Энергонезависимый, Средний КПД, проценты — 78, Теплоноситель — вода, Камера сгорания — открытая, Диаметр дымохода, мм — 150, Гарантия — 2 года, В x Ш x Г (мм) — 1100 x 605 x 920, Вес — 245

Котел твердотопливный напольный Buderus Logano G221-40

Нет в продаже

Назначение котла — отопительный, Количество контуров — одноконтурный, Тепловая мощность, кВт — 40, Площадь помещения, м² — 330, Виды топлива — дрова, каменный уголь, кокс, Расход топлива, кг/час — 6.9, Объем топки, куб. м — 0.051, Длительность горения, час — 4, Энергонезависимый, Средний КПД, проценты — 78, Теплоноситель — вода, Камера сгорания — открытая, Диаметр дымохода, мм — 150, Гарантия — 2 года, В x Ш x Г (мм) — 1100 x 605 x 1120, Вес — 315

Котел твердотопливный напольный Viessmann Vitoligno 100-S 30

Нет в продаже

Назначение котла — отопительный, Количество контуров — одноконтурный, Тепловая мощность, кВт — 30, Площадь помещения, м² — 300, Виды топлива — дрова, Объем топки, куб. м — 0.16, Средний КПД, проценты — 88, Теплоноситель — вода, Камера сгорания — открытая, Диаметр дымохода, мм — 150, В x Ш x Г (мм) — 1390 x 678 x 1289, Вес — 551

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

• подача в котел достаточного количества кислорода для поддержания процесса горения;
• вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
• компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует порядка 8-9 м3, исходя из качества топлива

1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: “Как выбрать дымосос для твердотопливного котла – виды, различия”). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

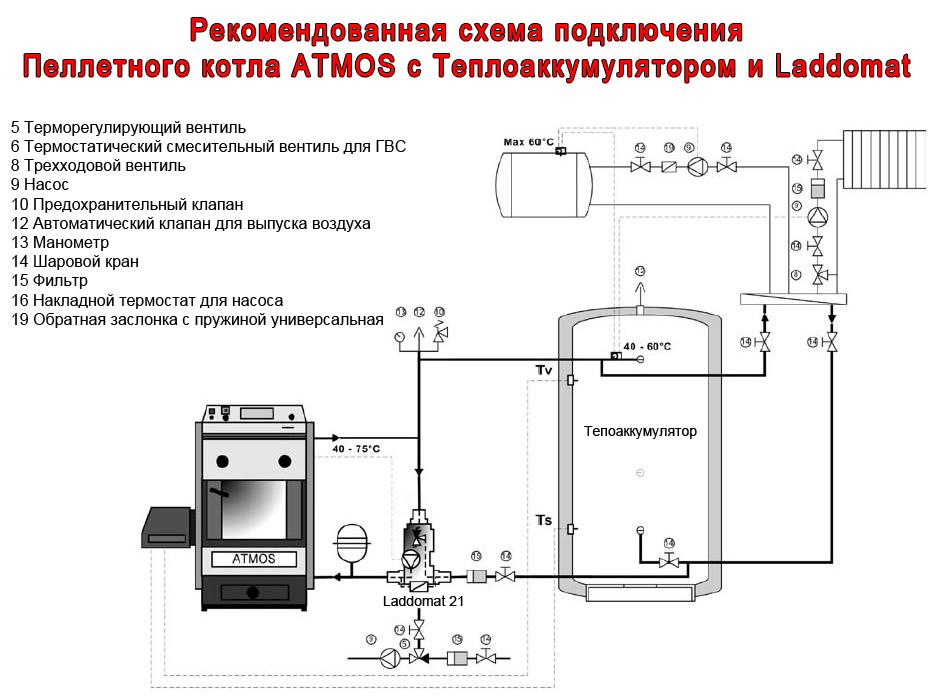

Система с естественной циркуляцией

Если вы выбрали систему с естественной циркуляцией – необходимо свести к минимуму все гидравлические сопротивления на пути теплоносителя, минимизировать все угловые и коленные элементы и позаботиться о том, что бы диаметр трубопровода был максимальным. Системы с естественной циркуляцией теплоносителя хороши простотой своего устройства и независимостью от электроснабжения, но к минусам их можно отнести сравнительно большой расход топлива и сложность поддержания оптимального теплового режима в отапливаемом помещении.

Рисунок 7: Система отопления с естественной циркуляцией

Обзор популярных моделей котлов Buderus

Газовые конденсационные настенные котлы Buderus

Газовые конденсационные напольные котлы Logano (50 — 19200 кВт)

Газовые настенные котлы (7,8−28 кВт)

Твердотопливные напольные котлы (12−45 кВт)

Электрические отопительные котлы (4 — 60 кВт)

Обзор рынка котлов с ручными топками

Проанализируем теперь парк выпускаемых водогрейных котлов с ручными топками в России и других странах СНГ и Балтии и выясним, выпускаются ли котлы, удовлетворяющие всем четырем требованиям.

Начнем с требования № 4. Водогрейные котлы, работающие на угле, выпускаемые ЗАО «Житомирремпищемаш», латышской фирмой АО «Комфорт», белорусской фирмой АО «Белтоппром», Ковровским заводом котельно-топочного и сушильного оборудования ЗАО «Союз», ООО «Ижевский котельный завод» и ряд других типов котлов снабжаются заводской теплоизоляцией (съемной или несъемной). Большинство выпускаемых котлов имеет водотрубную конструкцию, достаточно простую для изготовления (выполняется требование № 1), но не очень надежную, на наш взгляд, при работе в системах без водоподготовки с большим объемом подпитки (требование № 3 не выполняется). Действительно, для того, чтобы в пучке параллельных труб поддерживать заданную скорость воды, необходимо шайбировать каждую трубу или секции из труб, что неизбежно усложняет конструкцию котла. Конструкция котла усложняется еще и из-за необходимости удаления из каждой секции котла воздуха при пуске котла и в процессе его эксплуатации.

В плане работы водотрубных котлов в системах без водоподготовки выгодно отличаются котлы, выпускаемые ООО «Ижевский котельный завод». В этих котлах осуществляется поперечная циркуляция воды в трубах диаметром 159-219 мм. Применение труб большого диаметра, исключение из конструкции котла коллекторов, вращение воды поперек трубы обеспечивает выведение из потока не только взвешенных частиц, но и растворенных в воде газов, которые удаляются из системы автоматическим воздухоотводчиком. Однако, для сжигания угля в котлах

000 «Ижевский котельный завод» до недавнего времени устанавливалась обычная плитчатая чугунная колосниковая решетка, т.е. эти котлы были предназначены для сжигания грохоченых углей. Эффективное использование водогрейных котлов других известных конструкций также возможно только при сжигании грохоченных углей (требование № 2 не выполняется).

В настоящее время выпускаются также котлы с водоохлаждаемой уголковой решеткой. Имеющийся у нас опыт эксплуатации таких решеток показывает, что отверстия для прохода воздуха в решетке подвержены забиванию мелкими кусочками угля, при сжигании некоторых видов топлива (антрацитовый штыб, заштыбленный рядовой антрацит класса «семечко» и др.) срок службы уголков не превышает 2-3 недель, при недостаточном напоре дутьевого воздуха наблюдается «кратерное» горение угля вблизи отверстий для прохода воздуха.

На наш взгляд, наиболее полно удовлетворяет сформулированным выше требованиям разработанный Ассоциацией КАРТЭК и Тамбовским государственным техническим университетом стальной горизонтальный жаротрубно-дымогарный водогрейный котел (выпускаются три типоразмера: КВр-0,3 АК, КВр-0,5 АК и КВр-0,8 АК). Эти котлы имеют простую конструкцию в виде вставленных друг в друга цилиндров, причем внутренний цилиндр представляет собой жаровую трубу, в нижней части которой расположена топка специальной конструкции .

Уголь в топке горит либо в плотном интенсивно продуваемом слое (если уголь очень влажный, как шлам или слой содержит большие куски топлива), либо в псевдоожиженном (кипящем) слое (если уголь мелкозернистый, как штыб) с внутренней циркуляцией топлива в слое. Температура в слое горящего топлива достигает 2000 ОС. Это позволяет практически полностью выжигать такие высокозольные и низкореакционные виды топлива, как антрацитовый штыб. Из-за шлакования слоя топлива псевдоожижение при сжигании штыбов носит периодический характер, однако это не снижает эффективности процесса горения. Более того, образующаяся под кипящим слоем штыба шлаковая подушка стабилизирует процесс горения и обеспечивает устойчивое воспламенение свежей порции топлива. При сжигании в плотном интенсивно продуваемом слое каждый кусок топлива омывается с высокой скоростью воздушным потоком, что предполагает высокую скорость горения топлива, а в промежутках между крупными кусками топлива мелкие кусочки начинают «кипеть», что повышает температуру горения всего слоя топлива в целом, стабилизирует процесс горения влажного и высокозольного топлива и обеспечивает высокую степень его выгорания.

Конструкция котлов предполагает их устойчивую работу в системах без водоподготовки с большим объемом подпитки, т.к. выпадающий из воды шлам накапливается в нижней части жаровой трубы, откуда удаляется продувкой, а тупиковые участки в водяном контуре котлов отсутствуют.

Твердое топливо водогрейного оборудования

Основное достоинство таких котлов заключается в возможности создания полностью автономной системы отопления и горячего водоснабжения. Доступность и безопасность хранения топлива, простота ремонта, длительный (от 15 до 50 лет) срок службы – также немаловажные факторы. Современные модели позволяют поддерживать на выходе необходимую температуру теплоносителя в автоматическом режиме. Определенное неудобство в эксплуатации этого котла создает необходимость регулярной загрузки топлива, что исключает возможность автоматического режима отопления. Кроме того, обслуживание – очищение от золы или шлака, наблюдение за топочной камерой – потребует времени и сил.

Газогенераторные твердотопливные водогрейные устройства – это пиролизные котлы которые работают на основе сжигания топлива (дополнительное сжигание древесного газа, образующегося при горении дров). В таком котле образуется гораздо меньше сажи и золы за счет более полного сгорания топлива. Соответственно, и более высокий КПД (85%), по сравнению с обычным (60%). Однако такие независимо одно или двухконтурные газовые котлы зависимы от электроснабжения, газа и более дорогие.

Чугунный котел на угле и дровах Buderus Logano G221

Модель G221 является универсальным устройством отопления из литого чугуна, работающей на дровах и угле. Они выпускаются в четырех типоразмерах от 20 до 40 кВт. Он идеален как резервный или небольшого коттеджа.

Фото 1: Чугунный котел на дровах и угле Buderus Logano G221

Давайте рассмотрим основные достоинства этих приборов поподробнее:

• Основным достоинством котлов Buderus G221 это чугунный теплообменник. Благодаря использованию чугуна, устройство не боится коррозии и имеет долгий срок службы.
• Топка больших размеров позволяет использовать дрова длинной до 57 см, а при использовании угля существует возможность загрузить его достаточное количество для обеспечения длительного горения.
• Модель имеет КПД до 78%, что достаточно хороший показатель для котлов с традиционным способом сжигания.
• Компактный размер дает возможность установить его в условиях ограниченного пространства. Дверцы котла могут быть установлены как для открытия влево, так и вправо. Это упрощает обслуживание и очистку.
• Использование защитного термостата защищает твердотопливный котел и всю систему отопления от перегрева. При повышении температуры в котле, подача воздуха в топку автоматически уменьшается, что предотвращает закипание.
• Сравнительно низкая цена по сравнению с более сложными твердотопливными устройствами.

Основные недостатки которые можно выделить у этих устройств:

• Отсутствует возможность автоматизировать подачу топлива, что заставляет постоянно выполнять эту операцию вручную. Он подойдет в качестве резервного, для работы в тандеме с дизельным или газовым.
• Хотя мы и отмечали КПД как достоинство, однако у пиролизных котлов работающих на пеллетах КПД значительно выше.

Рассмотрим основные технические характеристики твердотопливных котлов Logano G221, при работе на дровах:

Как видите модели Logano G221 довольно просты в устройстве, обладают сравнительно низкой ценой, просты в установке и монтаже. Он идеально подходит для использования в качестве резервного к газовому или дизельному.

Забор (всасывание) и очистка воздуха

2-47. Забор (всасывание) воздуха воздушным компрессором должен производиться снаружи помещения компрессорной станции на высоте не менее 3 м от уровня земли.
Для воздушных компрессоров производительностью до 10 м3/мин, имеющих воздушные фильтры на машине, допускается производить забор воздуха из помещения компрессорной станции. 2-48. Для очистки всасываемого воздуха от пыли всасывающий воздухопровод компрессора должен быть оборудован фильтром, защищающим от попадания в него атмосферных осадков.
Конструкция фильтрующего устройства должна обеспечивать безопасный и удобный доступ к фильтру для его очистки и разборки. Фильтрующее устройство не должно деформироваться и вибрировать в процессе засасывания воздуха компрессором.
2-49. Фильтрующие устройства могут быть индивидуальными или общими для нескольких компрессоров. В последнем случае для каждого компрессора должна быть предусмотрена возможность отключения его (в случае ремонта) от общего всасывающего трубопровода. 2-50. Для предприятий горнодобывающей промышленности и других предприятий, где возможна большая запыленность всасываемого воздуха, компрессорные установки должны быть оборудованы фильтрами заводского изготовления.

Требования к помещению для установки промышленного ТТ котла

Для установки твердотопливного котла необходимо следовать требования к помещению, куда он устанавливается:

1. Высота. Помещение для твердотопливного котла должно иметь высоту потолка от 2,5 метров.
2. Расстояние от верхней части котла до потолка необходимо выдержать не меньшим, чем 70 см.
3. Для удобства загрузки топлива необходимо выдержать расстояние от передней части котла до противоположной стены не меньшим, чем 2 метра.
4. Между котлом и боковой стеной или соседними котлами должно быть расстояние не менее 1 метра.
5. Стены помещения должны соответствовать классу огнестойкости EI45 (45 минут) во избежание пожара в остальных помещениях при возникновении загорания котла. Материал стен – кирпич, покрытый штукатуркой.
6. Двери котельной желательно должны выходить на улицу, если это условие невозможно, то нужно устанавливать противопожарные двери с классом огнестойкости EI30 (30 минут). Двери и окна должны быть герметичными во избежание распространения газов и дыма. Ширина дверного проёма должна быть не менее 800 мм – это условие нормальной эвакуации людей в случае аварии и необходимость при перемещении оборудования и топлива.

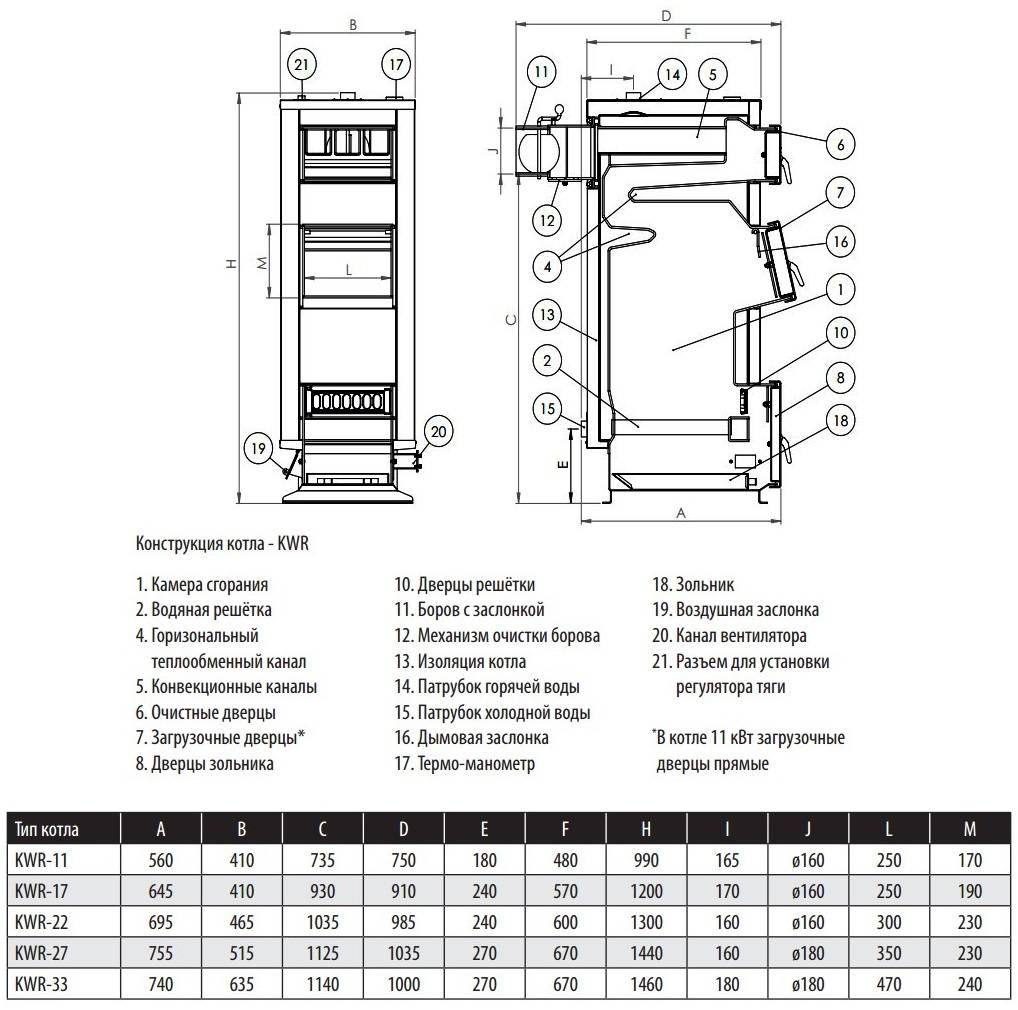

Устройство и принцип работы твердотопливного котла Buderus

Технические характеристики твердотопливных водогрейных агрегатов Buderus значительно выше, чем у аналогов, выпускаемых другими производителями. Высокие показатели теплоэффективности находятся в непосредственной зависимости от конструктивных особенностей оборудования.

Рассмотрим, в чем заключается функционал твердотопливных котлов Buderus:

1. Производитель из Германии сконструировал такую систему, которая сильно упрощает монтажные работы. В корпусе агрегатов имеется несколько разных отводов, необходимых для подсоединения к отопительной системе и бойлеру косвенного нагрева.
2. Принцип функционирования бытовых твердотопливных котлов длительного горения Будерус заключается в том, что в процессе обогрева они применяют режим газогенерации. Специфика такой работы заключается в способности любого вида твердого топлива выделять газ. В определенных условиях (когда поступление кислорода ограничено и температурный режим превышает 200°С). СО сжигают в обособленной камере, так обеспечивается получение дополнительного тепла.
3. Стальные пиролизные
   котлы, работающие на твердом топливе, сконструированы из двух топочных камер. В одной — осуществляется процесс сгорания топлива, в другой происходит дожиг продуцируемых в процессе газов.
4. Котлы Будерус — абсолютно универсальны, функционировать могут на: , отходах деревообработки. Другими словами, они абсолютно неприхотливы к виду топлива.
5. В работе агрегаты Buderus — безопасны. Угольно-дровяной пиролизный
   котел снабжен многоуровневой защитой от перегрева теплоносителя
   . Автоматика
   отвечает за регулировку процесса горения. Также в конструкции предусмотрен защитный клапан, который оберегает прибор от перегрева. Вспомогательная безопасность может быть достигнута благодаря группе безопасности
   , которая монтируется на подаче горячего теплоносителя.
6. Твердотопливный котел Buderus из стали и чугуна применяются для подсоединения к отопительным системам с естественной и принудительной циркуляцией теплоносителя. Производительности бытовых моделей вполне достаточно для снабжения теплом помещений, площадь которых достигает 500 м². Водяной отопление с использованием котлов этой марки подходит для помещений промышленного типа, торговых центров, складов.
7. В комплектацию агрегатов входят стальные или чугунные теплообменники, каждый из видов имеет свои плюсы и минусы. У чугунных моделей наблюдаются высокие теплотехнические характеристики и длительный срок службы. Модели, выполненные из стали — весят меньше и стоимость их ниже.

Виды котлов на твердом топливе

Твердотопливный котел отопления может быть изготовлен из стали или чугуна. В зависимости от этого, оборудование будет иметь различные характеристики.

Свойства
Чугунный котел
Стальной котел
Долговечность
Котлы из чугуна более долговечны и отличаются повышенной теплоотдачей. Однако есть у них и недостаток — хрупкость конструкции, которая особенно ярко проявляется при перегреве

Поэтому так важно следить за уровнем воды в отопительной системе.
Котлы из стали по прочности превосходят чугунные, но тоже имеют существенный недостаток — подверженность коррозийным процессам при постоянном контакте с водой.
Конструкция
Чтобы охладить чугунный котел отопления, необходимо наполнить систему свежей прохладной водой.
Змеевик расположен внутри котла. Если температура превышает предельное значение, открывается специальный термостатический кран, и холодная вода наполняет емкость.
Сборка
Сборка ручная

Различные части теплообменника внутри корпуса надежно соединены стальными шпильками.
Корпус сварной. При очень сильном нагреве прибора сварные швы могут пострадать.
Дверца топки
Установлена теплоизолирующая прокладка, которая не позволяет дверце сильно нагреваться.
Имеется охлаждающий водный элемент на дверце топки.
Чистка
Очистка чугунных котлов осуществляется вручную.
Имеются специальные поворотные заслонки.

По типу обогрева помещения твердотопливные котлы делятся на водяные и воздушные. Водогрейные устройства более популярны, к ним присоединяется трубопровод отопления, по которому циркулирует вода. Именно вода в этом случае передает тепло воздуху дома. Воздушные котлы на твердом топливе работают как обычная печка, окружающее пространство нагревается непосредственно от корпуса устройства.

В продаже можно встретить твердотопливные котлы с одним или двумя нагревательными контурами. Один контур используется для отопления помещений частного дома, второй предназначен для приготовления горячей воды для бытовых и хозяйственных нужд. При этом горячее водоснабжение можно организовать и с помощью одноконтурного устройства. Для этого в систему отопления дополнительно врезается накопительный бойлер косвенного нагрева, который может перекрываться, если в горячей воде нет необходимости. Такая схема требует дополнительных расходов на покупку и монтаж накопительного бойлера.

Современный твердотопливный котел

Двухконтурные твердотопливные котлы — наиболее удобные и практичные устройства отопления. Они позволяют и обогреть дом, и организовать систему ГВС. Летом, когда необходимость отопления отсутствует, его можно просто отключить, и котел на минимальной мощности будет работать только на подогрев воды.

По принципу работы котлы на твердом топливе подразделяются на классические и газогенераторные. В классических устройствах теплоноситель нагревается от сгорания топлива, а продукты горения отводятся с помощью дымохода. Газогенераторные (или пиролизные) котлы для нагрева теплоносителя используют энергию сгорания не только топлива, но и образующегося в результате этого газа, что значительно увеличивает КПД агрегата.

Принцип устройства твердотопливного газогенераторного котла следующий: в его корпусе есть две камеры, в одну из них закладывают топливо, при сгорании которого выделяется газ, который тоже сгорает, но уже в другой камере. Такие котлы имеют массу достоинств:

Цена отопительного котла на твердом топливе зависит от его мощность и производителя.

Современные автоматизированные твердотопливные котлы имеют специальный бункер для топлива, который позволяет его загрузить и использовать в течение нескольких дней. При этом подача топлива в топку осуществляется в автоматическом режиме. Такой котел не требует закладки топлива каждый день, что значительно упрощает его эксплуатацию.

Средний срок службы твердотопливного котла — десять лет. Однако, при соблюдении правил эксплуатации и своевременном обслуживании он может исправно функционировать и тридцать лет.

Отличительные особенности отопительного котла КЧМ

Кировский завод — одно из старейших предприятий, начавшее поставлять на рынок свои изделия еще в 18 веке. В настоящее время завод — это часть многопрофильного производственного холдинга. Основной специализацией данного завода является — чугунное литье.

Твердотопливные котлы — это малая часть того большого ассортимента изделий, который поставляет компания. Котлы КЧМ пользуются широким спросом у пользователей и пользователи характеризуют их как качественное оборудование.

Осуществляя выбор любого отопительного прибора, нужно не только изучить отзывы потребителей, но и ознакомиться с особенностями изделий. Котел КЧМ считается универсальным, т.к. он может работать на разных видах топлива: дровах, угле, торфе, древесных отходах.

Если вам нужно, то в котел вы можете установить специальную горелку. Таким образом вы сможете применять для отопления газ и дизельное топливо.

То, что данные отопительные агрегаты неприхотливы к виду и качеству топлива — очень удобно. Особенно в тех ситуациях, когда дом построен в отдаленном районе и с поставками определенного топлива возникают трудности.

Если вы используете топливо низкого качества, то лучше прибегнуть к монтажу вентилятора, который будет обеспечивать принудительную подачу воздуха.

При том, что отопительные котлы КЧМ абсолютно неприхотливы к качеству топлива, они отличаются высокой производительностью и экономичностью.
