Котлы гефест на твердом топливе

Температура теплоносителя

Это имеет огромную важность, она должна превышать «точку росы». В противном случае начнётся образование кислоты из пара и продуктов окисления, которая будет приводить к разрушению агрегата

  • Если принудительно отключить циркуляцию это приведёт к разнице температур в котлоагрегате и радиаторах отопления.
  • В результате повышается вероятность гидро-удара и деформации. Теперь об инерционности. Следует помнить, что в таких устройствах поддержка подходящего показателя теплоты является проблематичной. Решается данная проблема несколькими способами.

Один из них заключается в наличии охладителя. Как внешнего, так и встроенного в корпус.

Другое решение – бак-аккумулятор. Он повышает КПД, позволяет управлять теплообменом.

Как улучшить систему с принудительной циркуляцией?

Желательно конечно хорошо утеплить трубы систем отопления, чтобы минимизировать потери драгоценного тепла. Тогда будет экономично. Главное при выборе в свой дом системы с принудительной циркуляцией не ошибиться при ее расчете.

Необходимо обратить пристальное внимание на количество тепловых приборов, количество контуров отопления, подбор оптимального диаметра труб и мощность насоса. Именно с нарушением этих законов возникает больше всего проблем

То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее

Именно с нарушением этих законов возникает больше всего проблем. То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Советы по установке и эксплуатации

Печи Гефест поставляются потребителю в разобранном виде, что упрощает процесс перевозки. Собранный агрегат имеет вес от 100 до 950 кг, поэтому сборку и встраивание его лучше проводить непосредственно на месте. Желательно делать это с помощником.

По способу сборки все модели делятся на 2 типа:

С облицовкой

При монтаже данного типа моделей нужно будет провести соединение с системой дымоотведения и подготовить прочное основание. Производитель предлагает несколько вариантов облицовки, в зависимости от конкретной модели.

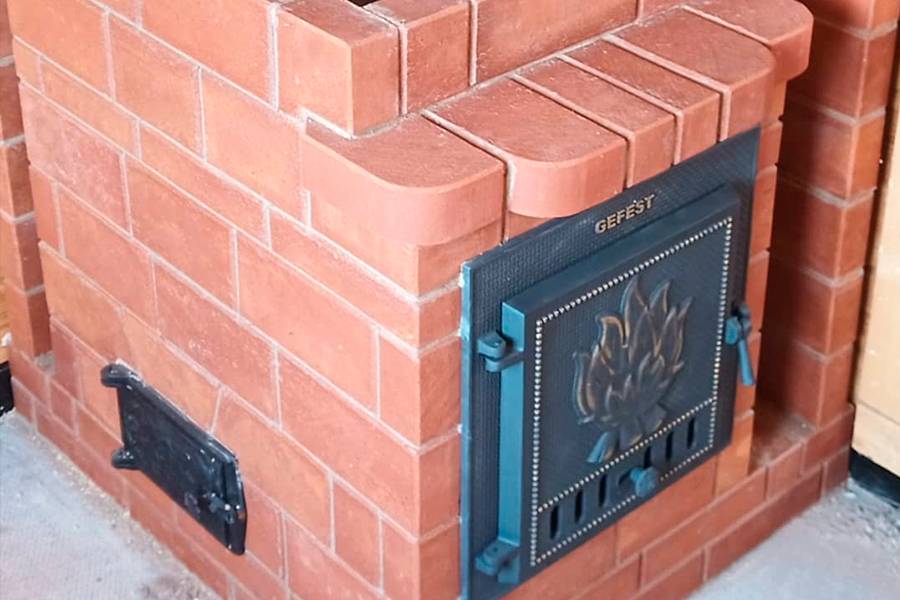

С кирпичной отделкой

Такие модели требуют обкладки кирпичом. Корпус сконструирован специально для этих целей. Внешний вид готовой печи будет полностью зависеть от вкусов и предпочтений владельца. Для обкладывания этих моделей можно использовать не только кирпич, но и камень.

Правила облицовки кирпичом

При самостоятельной облицовке печи кирпичом важно учесть следующие рекомендации:

  • расстояние от конвекционных отверстий до стены должно составлять не менее 50 мм;
  • в качестве фиксирующего раствора нужно использовать готовые смеси, в которые входит шамотная глина.
  • после облицовки кирпичом можно дополнительно отделать печь керамикой, плиткой или другим жаропрочным материалом.

Лучшие классические котлы на твердом топливе

Стандартное оборудование оснащено колосниковой решеткой, на которой происходит сгорание дров или угля. Горячие газы поднимаются, а зола скапливается в специальном лотке, который очищают вручную. Котлы отличаются простотой конструкции, не требовательны к качеству топлива, но обладают средним КПД. Подходят для отопления или организации горячего водоснабжения в небольших домах или производственных помещениях.

“Лемакс Форвард-20”

Оборудование рассчитано на использование в качестве топлива бурого или каменного угля, допускается кратковременное применение дров. Конструкция выполнена из углеродистой стали толщиной до 4 мм и серого чугуна. Радиатор имеет защитное покрытие внешних поверхностей, внутри напылен слой ингибитора, снижающего скорость коррозии. Для отвода продуктов сгорания в атмосферу нужна труба диаметром 150 мм, по заказу завод ставит энергонезависимый регулятор тяги. Время автономной работы без пополнения запаса горючего доходит до 12 часов (при использовании антрацита).

“Лемакс Форвард-20” использует в качестве топлива уголь.

“Теплодар Куппер Практик 8”

Представленный в 2018 г. твердотопливный котел “Куппер Практик 8 Теплодар” мощностью 8 кВт предназначен для помещений с небольшими размерами (площадь до 80 м²). Трубопровод для отвода газов имеет диаметр 115 мм, в качестве топлива можно использовать брикеты, дрова, торф либо уголь. Масса оборудования составляет всего 64 кг, что снижает нагрузку на напольное покрытие и упрощает процедуру доставки и установки. За доплату завод предлагает монтаж элементов системы безопасности, корректора тяги и системы наддува “Куппер”.

“Термокрафт Fakel (Факел)”, 21 кВт

Котел ориентирован на отопление помещений, имеющих площадь от 160 до 210 м². Допускается интеграция в контуры с естественной или принудительной циркуляцией жидкости. В базовое оснащение входит термометр, по заявке заказчика завод применяет регулятор тяги. Камера сгорания рассчитана на использование топливных брикетов, угля (бурого или антрацита) либо дров. Время горения доходит до 6 часов. Внутри предусмотрены охлаждаемый козырек и экономайзер, улучшающие экономичность. Для коммутации к трубам на задней стенке корпуса использованы патрубки G1 1/2″.

“Термокрафт Fakel (Факел)” отапливает помещение до 210 м².

Zota Box-8

Компактный котел может работать на антраците, высушенных дровах или буром угле. Одной загрузки камеры хватает на 7 часов непрерывного подогрева воды, имеющей давление до 3 атм. Предусмотрена чугунная панель для приготовления пищи, под внешней стальной оболочкой находится слой изолятора из базальтового картона. Внутри кожуха предусмотрены каналы для циркуляции воздуха, позволяющие отапливать зону площадью до 15 м² вокруг оборудования. По заказу устанавливаются регулятор тяги и электрический нагревательный элемент.

“Везувий КО-15”

Российский котел “КО-15” имеет мощность 15 кВт и может использоваться в помещениях площадью до 150 м². Для изготовления элементов конструкции использована углеродистая сталь, отвод дыма производится через трубу диаметром 150 мм. Габариты составляют 670х450х755 мм, что позволяет устанавливать оборудование в небольших помещениях. Масса всего 110 кг, для монтажа не потребуются грузоподъемные механизмы. Преимуществами являются возможность интеграции электрического ТЭНа мощностью до 6 кВт и способность работать при давлении воды до 3 атм.

“Везувий КО-15” имеет мощность 15 кВт.

Правила эксплуатации

Котельные установки являются источником повышенной опасности. В процессе эксплуатации необходимо придерживаться некоторых правил.

  1. Топливо через загрузочный люк при работающем котле подгружают в термоустойчивых защитных перчатках, чтобы не обжечься.
  2. Регулировку увеличения/уменьшения мощности осуществляют путем открытия/закрытия дверцы зольного отсека.
  3. Горючее подгружают, равномерно распределяя его над колосником.
  4. Зольную камеру чистят несколько раз в день, иначе накопленные отходы горения будут препятствовать попаданию воздуха в топку.
  5. Полости котла и дымовые проходы периодически очищают изнутри.
  6. При нагреве теплоносителя свыше нормы жар извлекают из топки и дают воде остыть.

Соблюдение правил эксплуатации не исключает поломки отопительного аппарата.

Типичные проблемы котлов «Гефест» и методы их устранения приведены в таблице.

Признаки неисправности Возможные причины Мероприятия
Не разжигается или плохо горит твердое топливо Сильнее открыть дверцу зольника. Если в камере накопилось много золы – удалить.
Дымовые газы проникают в помещение Очистить дымоходные каналы изнутри от сажи. При необходимости увеличить высоту трубы. Если она стальная — утеплить или заменить на изделие типа «сэндвич».
Низкий уровень воды в расширительном бачке Долить теплоноситель до уровня 2/3
Затруднена циркуляция в трубах отопления Проверить правильность монтажа системы
Перекрыта обратная линия Открыть кран
Мощность котла не соответствует объему отопительной системы Снизить количество радиаторов отопления
Низкий уровень теплоносителя в расширителе Дополнить бак до уровня 2/3
Не циркулирует вода в системе Проверить правильность монтажа системы
Не работает циркуляционный насос Извлечь топливо и камеры сгорания. Настроить или заменить насос.
Объем системы отопления меньше мощности отопительного прибора Увеличить количество радиаторов или из секций
Слишком сильный жар в топке Прикрыть дверцу зольника, снизив подачу воздуха
Через расширительный бак не выходит воздух Остановить наполнение труб теплоносителем, сбросить давление. Проверить проходимость трубы между баком и котлом, при необходимости прочистить. Наполнить систему через расширитель.
Неисправность автоматического воздухоотводчика. Перекрыт кран мембранного бака. Остановить заполнение системы, сбросить давление. Открыть кран мембранника. Наладить воздухоотводчик.
Замерзла вода в расширительном бачке Неисправен предохранитель (для мембранных систем)
Неправильная установка или настройка мембранного бака Проверить настройки. Заменить бак в случае необходимости.
Перекрыт кран мембранного бака Открыть крановую задвижку
Протекают стыки с трубами отопления Соединения плохо уплотнены Восстановить герметичность стыков
При растопке течет черная вода из зольника. После прогрева котла прекращается. При нагреве образуется конденсат на внутренних поверхностях топки и дымоотвода Продолжать топить. В течение нескольких дней использования течь исчезнет.

Завод ООО ПКФ «ГЕФЕСТ ВПР» — Котлы ГЕФЕСТ с закрытой камерой сгорания

ГАЗ

КСГ-6С КСГ-10С КСГ-12,5С КСГ-17,5С

КСГ-20С

ГАЗ, ОТБОР ГОРЯЧЕЙ ВОДЫ

КСГВ-12,5С КСГВ-17,5С

КСГВ-20С

Завод «ГЕФЕСТ ВПР» — первый отечественный    производитель котлов с закрытой камерой сго­рания. Такие котлы можно ставить как в стандартной кварти­ре, так и в индивидуальном доме. Они позволяют снять про­блему вентиляции помещения. Воздух для горения поступает с улицы, и туда же выбрасываются продукты сгорания. Значительная экономия тепла: не нужен постоянный приток воздуха че­рез открытую форточку или вентиляционный канал для устойчивого го­рения котла.

Современная водотрубная конструкция теплообменника позволя­ет осуществлять быстрый и эффективный прогрев всей отопитель­ной системы при естественной циркуляции.

Котлы выпускаются двух типов: с коаксиальнным и раздельным дымо-вентиляционным трактом.

Котлу с коаксиальным дымовентиляционным трактом не надо делать до­рогостоящий капитальный дымоход. Подача воздуха и выброс продуктов сгорания осуществляется через отверстие в наружной стене по коакси­альному дымоходу, который поставляется вместе с котлом.

Котел с раздельным дымовентиляционным трактом имеет раздель­ные каналы воздуховода и дымохода. Патрубок дымохода присое­диняется к существующему дымоходу или выводится через стену наружу. Воздух для горения поступает с улицы по собственному вен­тиляционному каналу.

Котлы энергонезависимы — с естественной циркуляцией воды в си­стеме отопления и естественной системой дымоудаления.

Надежная и высокоэффективная автоматика SIT (Италия) имеет эко­номичный режим «малое пламя», стабилизатор давления газа и пьезорозжиг.

Щелевая горелка из нержавеющей стали типа «BRAY» не требует регулировки воздуха.

Экономичный расход газа за счет высокого значения КПД, не менее 90%, исключает бесполезное сжигание газа и сокращает Ваши расходы.

Совмещение функции отопления и горячего водоснабжения.

Медный контур горячего водоснабжения.

Порошково-полимерное покрытие облицовки котла.

Гарантийное обслуживание 3 года.

Параметры и технические характеристики котлов КСГ и КСГВ:

№ п/п Наименования параметров Номинальная теплопроизводительность кВт ±10%
6 10 12,5 17,5 20
1 Отапливаемая площадь, м² (по наружному контуру помещения при высоте 2,5м) 60 100 120 170 200
2 Рабочее давление воды в котле из котла, МПа (не более) 0,1 0,1 0,1 0,1 0,1
3 Коэффициент полезного действия в %, (не менее): 90 92 92 92 92
4 Температура воды на выходе из котла, ºС 40-80 40-80 40-80 40-80 40-80
5 Температура продуктов сгорания, ºС (не менее) 110 110 110 110 110
6 Номинальная тепловая мощность газовой горелки, кВт (не более) 7 12 14 20 23
7 Присоединительное давление газа, кПа 0,6-3,0 0,6-3,0 0,6-3,0 0,6-3,0 0,6-3,0
8 Номинальное давление газа, кПа 1,3 1,3 1,3 1,3 1,3
9 Габаритные размеры, мм (не более): высота без водогрейки высота с водогрейкой ширина

глубина

550 — 350

 550

650 — 380

570

650 650 380

570

730 850 430

570

730 850 430

570

10 Масса, кг (не более): без водогрейки с водогрейкой 41 — 47 — 53 59 70 72 70 72
11 Средний расход газа*, м³/час 0,4 0,7 0,9 1,2 1,3
12 Условный проход присоединительных патрубков, мм: газоснабжение отопление

горячее водоснабжение

15 40

15 40

15 40

15

15 40

15

15 50

15

13 Диаметр, мм дымоход воздуховод коаксиальный

воздуховод раздельный

100 200

100

100 200

150

100 200

150

130 250

 150

130 250

150

14 Расход воды в режиме горячего водоснабже­ния при нагреве на 35 °С, л/мин  4,5 6,0 7,0

*Расход газа зависит от отапливаемой площади и теплоизоляции помещения.

www.gefest-wpr.ru

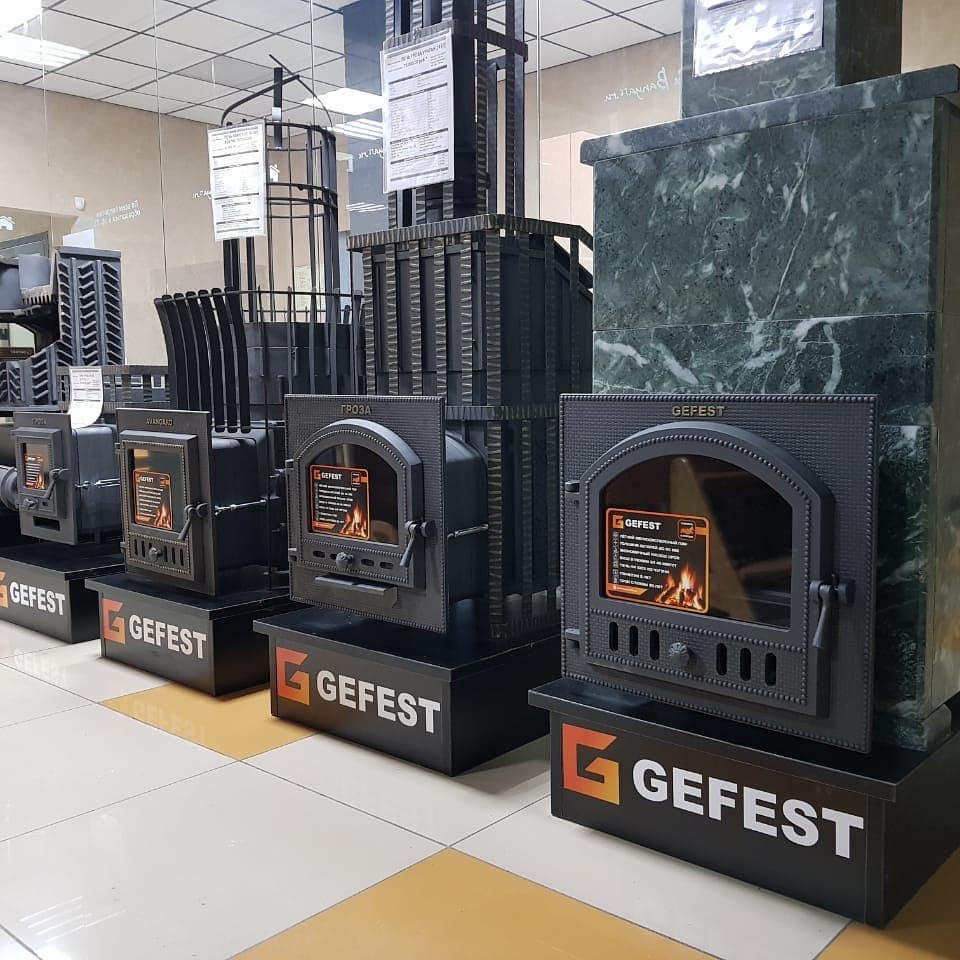

Преимущества и недостатки

Банные печи Gefest обладают большим количеством плюсов. Главный из которых – способность достичь необходимой температуры в помещении за короткие сроки. При максимальном показателе уровень нагрева корпуса печи доходит до 7 тысяч градусов, а дым достигает 3,5 тысяч.

Дополнительные достоинства агрегатов:

  • Экономный расход топлива. Это обеспечивается наличием в конструкции пламегасителя, который обеспечивает быструю циркуляцию воздуха внутри, а не выпускать его сразу в дымоход. В результате тепло сохраняется долго и нет необходимости добавлять в топку дрова для поддержания нужной температуры.
  • Способность выдавать «мягкий» пар, которым славится русская баня.
  • Долгий срок службы при соблюдении правил эксплуатации.
  • Презентабельный внешний вид.
  • Устойчивость к любым механическим повреждениям, благодаря прочности материала.
  • Компактность.
  • Наличие функции регулирования температурных показателей.

У агрегатов есть и минусы:

  • довольно высокая цена;
  • необходимость задуматься об облицовке печи, так как чугун трескается, если на него попадает горячая вода;
  • большой вес агрегатов, что может повлечь проблемы с транспортировкой и установкой.

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

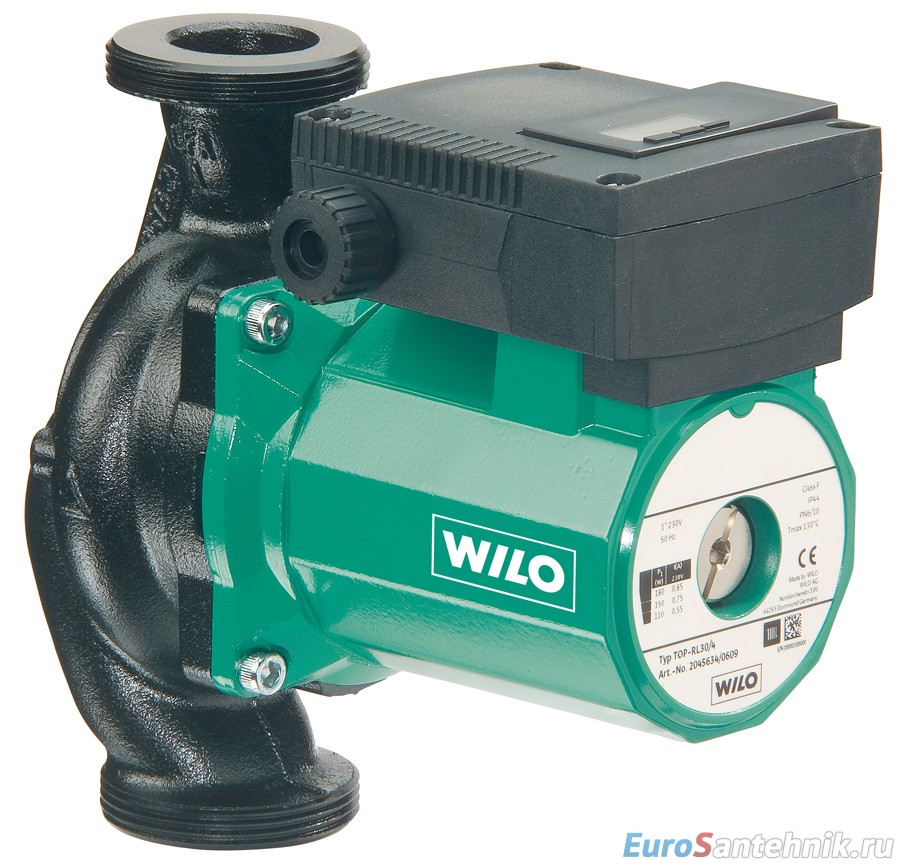

Выбор циркуляционного насоса

Качественный насос для системы отопления с принудительной циркуляцией должен соответствовать критериям:

  • энергосбережения;
  • простоты и надежности в эксплуатации.

Мощностные характеристики определяются габаритами жилого помещения, которое необходимо обогреть.  Например, для отопления площади 250 кв.м необходим циркуляционный насос  с мощностью 3,5 куб.м/ч и напором 0,4атм. Кроме этого, на  выбор оборудования влияют расчеты из проекта системы отопления. К ним относятся:

  • материал труб, предназначенных для монтажа и их диаметр;
  • общий метраж схемы;
  • количество обогревательных приборов;
  • вид теплоносителя.

Самостоятельный подбор насоса может вызывать ряд трудностей, поэтому лучше всего получить консультацию у грамотного специалиста по данному вопросу.

Необходимость соблюдения уклона труб

При монтаже отопительной системы с принудительной циркуляцией теплоносителя соблюдение требований к уклону труб необязательно. Тепломагистрали устанавливаются прямолинейно или с малозначительным скатом по отношению к сливу. Это облегчит слив теплоносителя перед проведением ремонтных работ или при возникновении ситуации, когда системе предстоит длительный простой.

Открытая и закрытая схема обогрева с применением насоса

Носитель тепла, двигающийся в трубах, набирает объемы в процессе нагревания. Образующееся чрезмерное его количество стекает в специально оборудованную емкость. Отопительной системой открытого характера предусматривается установление  в токе наибольшей высоты расширительного бака, в котором напрямую сообщаются атмосферная среда и теплоноситель.

Концептуальная схема действия схемы: увеличение температуры провоцирует возрастание теплоносителя в объеме и, как следствие, его уровень в расширительном сборнике. Некоторое количество воздуха из бака выводится через патрубок. При понижении температуры уменьшается уровень топлива в резервуаре, и его место занимает внешний воздух, поступающий из патрубка.

В закрытой системе отопления с принудительной циркуляцией задействуется расширительный резервуар, находящийся под давлением. Он представлен в виде металлической емкости высокой прочности, состоящей из пары завальцованных частей. В баке размещена резиновая жаропрочная мембрана и содержится небольшое количество газа (азот, закаченный производителем или накопленный в системе воздух). Мембрана делит резервуар на две половины: в одну поступают избытки теплоносителя, появляющиеся при нагревании, другая предназначена для воздуха или азота, не взаимодействующих с топливом. Действие системы следующее: теплоноситель подается в расширительный бак при нагревании, и попадает в мембрану. В процессе остывания газ по другую сторону мембраны выталкивает теплоноситель назад в систему.
