Бойлер косвенного нагрева: устройство, принцип работы, схемы подключения

До 400 литров

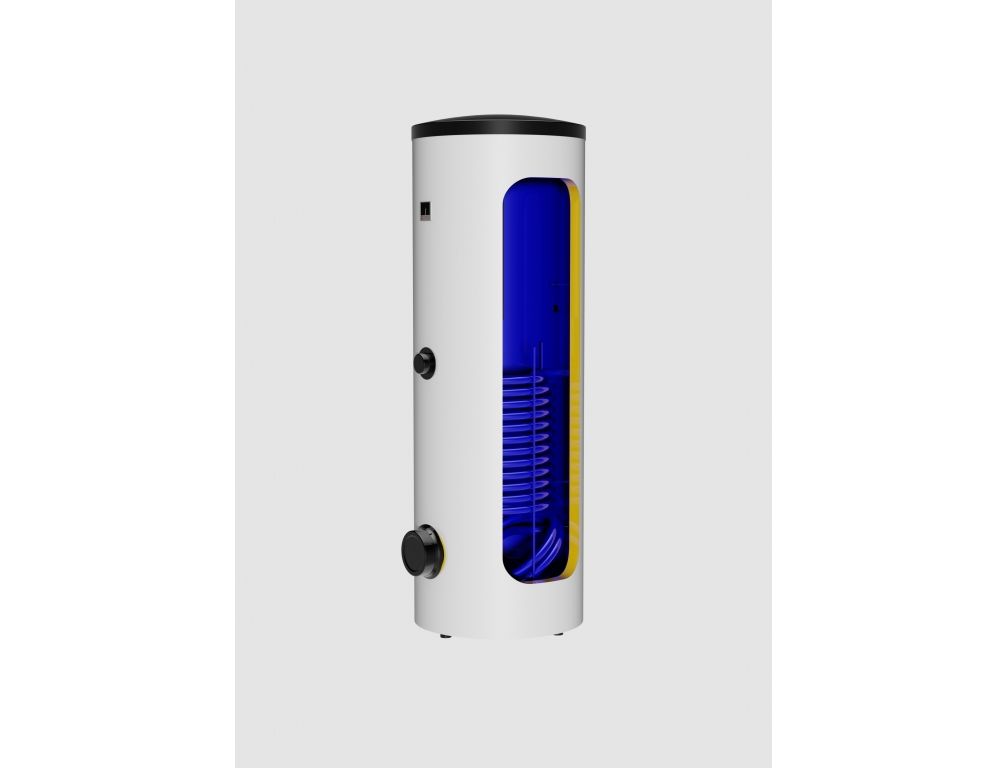

12. Drazice OKC 400 NTRR/1 МРа (380 л.) – от 68000 руб.

Основные характеристики
Характеристики	Значение
Объем, л	380
Мощность, кВт	57
Размещение	напольное
Нагревательный элемент	змеевик (2 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+
Размеры, мм	700×1631
Масса, кг	138

Информация о скорости нагрева воды в проточном режиме производителем не приводится. Это объясняется наличием двух независимых теплообменников с разным температурным режимом работы.

13. Bosch SK 400-3 ZB (388 л.) – от 59500 руб.

В ассортименте Бош не так много косвенных водонагревателей интересующей нас емкости, но среди них есть особая модель – Bosch SK 400-3 ZB. Это эмалированный бак со змеевиком из нержавеющей стали. Защита от коррозии представлена магниевым анодом, что уже стало закономерным явлением в таком оборудовании. Устройство довольно простое: встроенный термометр и фланец для удобного обслуживания. При этом имеется возможность подключения линии рециркуляции горячей воды, а также синхронизации с котлом при наличии у последнего разъема для датчика NTC (термодатчик). Т.е. можно более тонко настроить работу водогрейного оборудования. Отдельно нужно сказать про теплоизоляцию. Здесь она не пенополиуретановая, а из жесткого пенопласта, что при равной толщине дает более низкий теплозащитный эффект.

Основные характеристики
Характеристики	Значение
Объем, л	388
Мощность, кВт	60
Максимальная производительность в проточном режиме при ΔT=25°С, л/мин	24,2
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	—
Размеры, мм	710×1681
Масса, кг	150

14. BAXI UBVT 400 SC (395 л.) – от 58100 руб.

Основные характеристики
Характеристики	Значение
Объем, л	395
Мощность, кВт	54
Максимальная производительность в проточном режиме при ΔT=35°С, л/мин	22,9
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+
Размеры, мм	710×1671.5
Масса, кг	135

15. Hajdu STA 400 C (400 л.) – от 64100 руб.

Основные характеристики
Характеристики	Значение
Объем, л	400
Мощность, кВт	69
Максимальная производительность в проточном режиме при ΔT=35°С, л/мин	28,3
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+ (2 шт.)
Размеры, мм	670×1832
Масса, кг	145

На следующем ролике данный бойлер представлен в разрезе.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается. Вся мощность котла перенаправляется на ГВС. Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C). А температура отопления регулируется трёхходовым клапаном.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

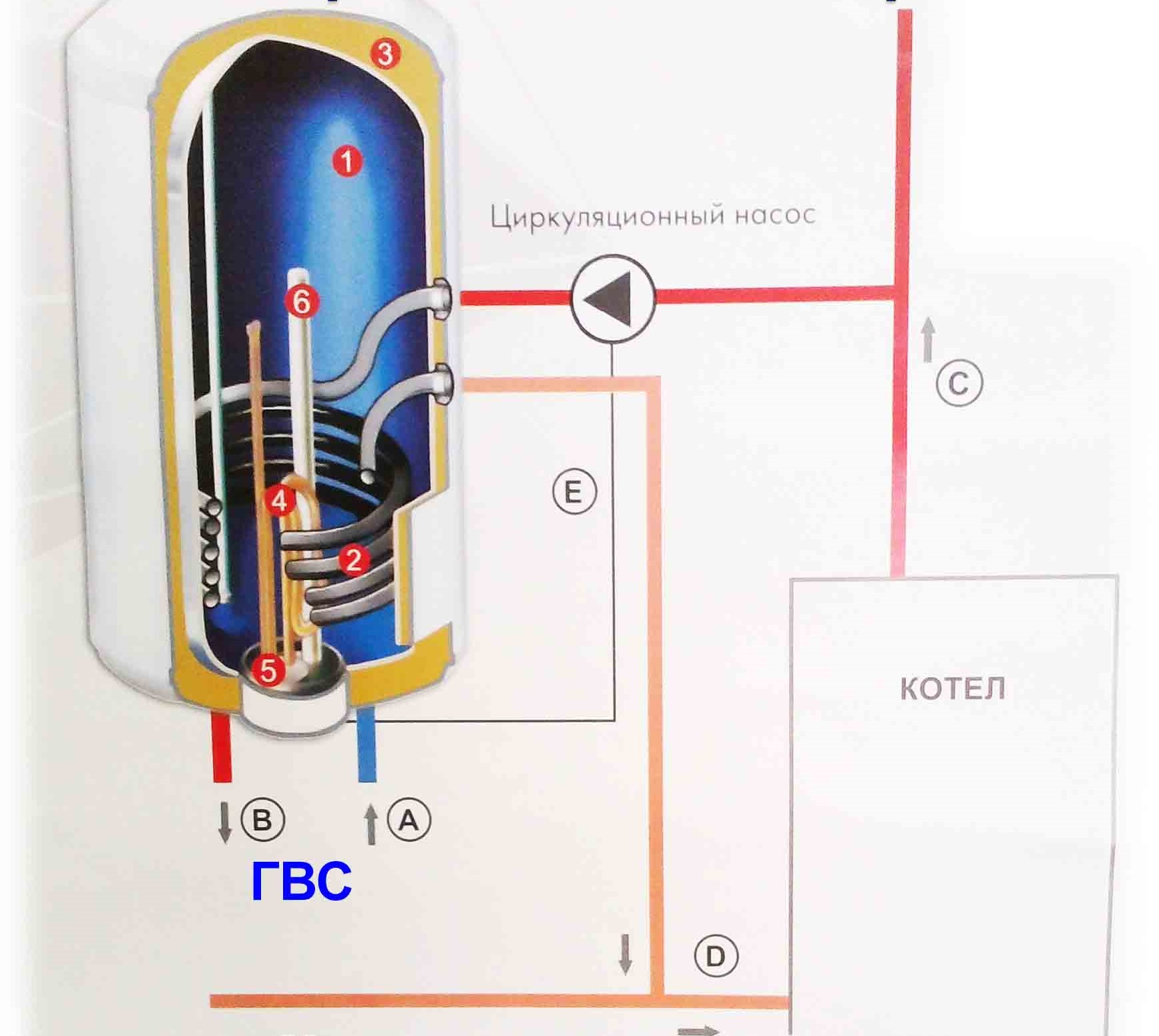

Принцип работы косвенного нагревателя

Если вам надоело оплачивать разорительные счета за электроэнергию, аппарат косвенного типа — для вас. Вода нагревается за счет контакта с теплоносителем. Бойлер можно подключить к отопительным системам многоэтажек и частных домов, к котлам, работающим на газе, к солнечным батареям.

Внутри аппарата — спираль или змеевик. Внутрь поступает теплоноситель.
Насос обеспечивает циркуляцию теплоносителя.
Резервуар заполняется водой из водопровода.
Теплоноситель нагревает воду до установленной температуры.

Преимущества:

Экономично. Не нужны дополнительные источники энергии.
Выгодно. Семья получает непрерывный нагрев 10-200 литров воды.
Практично. Подойдет любой источник тепла.
Безопасно. Защита от короткого замыкания и перегревания.
Комфорт. Обеспечение нескольких точек водозабора. Поддержка стабильной температуры.

Недостатки:

Высокая стоимость.
Для нагрева воды нужно время.
Летом нужен встраиваемый ТЭН.

Критерии выбора

Объем резервуара. Зависит от целей и числа активных пользователей.

Конструкция теплообменника. Есть два варианта:

Трубчатый змеевик: один в стандартных модификациях, два — в модификациях с возможным подключением к альтернативному источнику тепла.
Резервуар в резервуаре. Емкости вставляются друг в друга. Внутренний бак заполнен «санитарной» водой, внешний — теплоносителем.

Материал резервуара:

эмалированное покрытие;
нержавейка;
покрытие титаном.

Давление. Значение указывают в спецификации — варьируется в пределах 6-11 бар. Характеристика важна для квартир — в водопроводе часто случаются скачки давления, из-за которых засоряются предохранительные клапаны. Для предотвращения подобной ситуации рекомендуется поставить в месте поступления воды редуктор.

ТЭН. Когда отопление выключено, помогут комбинированные модели, в которых имеются дополнительные нагревательные элементы, работающие от газа или электричества.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

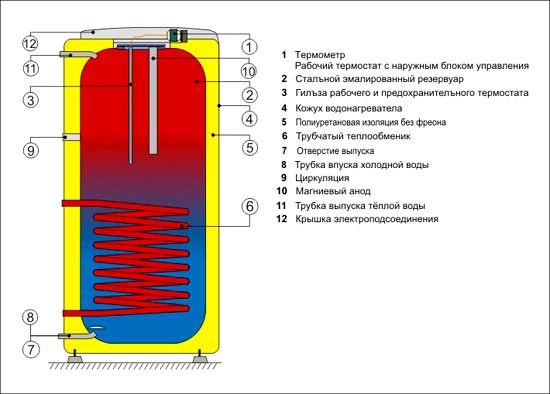

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

агрегат не требует электрического питания и выигрывает с экономической стороны;
горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
могут свободно работать несколько точек водораздачи;
стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Неисправности колонок «Демрад»

Водонагреватели также подвержены поломкам. Производитель оснастил их системой самодиагностики. При поломке на дисплее высвечивается код ошибки. Его расшифровка есть в инструкции. Значение указывает на причину и место неисправности.

Но не все неполадки сопровождаются ошибками. Некоторые вы можете заметить во время эксплуатации. Мы подскажем, в каких случаях можно провести ремонт, а в каких — лучше вызывать мастера.

Чаще всего пользователи жалуются, что в технике Demrad не зажигается фитиль. В чем дело:

Засорился запальник. Такое случается при скоплении сажи и пыли. Зачистить элемент можно мелкозернистой наждачной бумагой. Перед началом работ перекройте газовый вентиль. После чистки откройте подачу и проверьте зажигание.

Не срабатывает термопара. Этот элемент состоит из двух видов металла и служит для запуска или прекращения подачи топлива. Если термопара не срабатывает и газ не поступает, то фитиль не загорается. Деталь ремонту не подлежит, требуется замена.
Проблемы с тягой. Тяга — это поток воздуха, который обеспечивает стабильное пламя в горелке. При проблемах с розжигом проверьте наличие тяги. Зажгите спичку и поднесите к контрольному окну либо вентиляции. При нормальном токе воздуха пламя отклонится в сторону. Если оно горит ровно, прочистите дымоходную шахту. Коаксиальная труба также нуждается в чистке. Внутри часто скапливается конденсат.
Засор фильтра. Большинство колонок не включатся без нормального напора воды. Препятствовать потоку может забитый фильтр на входе. Перекройте подачу воды, демонтируйте и промойте фильтр. Если сеточка сильно засорилась, оставьте ее отмокать в растворе лимонной кислоты. При износе проведите замену.
Неполадки с диафрагмой (мембраной). Этот элемент помогает открыть газовый клапан. Когда ток воды усиливается, то создает давление на мембрану. Она выгибается, клапан открывается, топливо поступает в горелку. Для проверки демонтируйте кожух колонки. Мембрана является частью водяного блока. При износе, деформации установите новую деталь.

Неисправность электромагнитного клапана. Он отвечает за подачу топлива в горелку. Если клапан не открывается, проведите ремонт или замену.
Проблемы с подачей воздуха. Сильный сквозняк способствует гашению фитиля. В атмосферных устройствах отсутствие циркуляции воздуха препятствует возгоранию. Обеспечьте качественную вентиляцию в помещении.
Вышел из строя датчик тяги. Прозвоните его тестером. Приложите щупы к клеммам сенсора. Исправная деталь покажет бесконечность. В другом случае требуется подключение исправного элемента.
Разрядились батарейки в электронных приборах. Откройте блок (крышка крепится на защелках или винте). Достаньте старые батарейки и поставьте новые.

Проверьте, открыт ли газовый вентиль.
Неисправен микровыключатель или его шток. Проведите диагностику, при поломке — замените.

Оценив преимущества и недостатки нагревательного оборудования «Демрад», вы сделаете правильный выбор. Техника не может служить вечно, но если она подлежит ремонту и запчасти легко найти в вашем городе, то это еще один фактор в пользу приобретения модели.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Твёрдотопливные котлы Demrad — как выполнить установку и правильно топить

Содержимое:
Конструкция турецких ТТ котлов
Как выполнить установку и подключение
Как топить и обслуживать котёл
В чём отличия котлов Демрад от аналогов

Конструкция турецких ТТ котлов

Чугунный теплообменник устойчивый к перегреву и тепловому удару.
Система принудительного нагнетания воздуха и отвода продуктов сгорания. Осуществляется с помощью вентиляторов работающих от электричества.
Турецкие котлы отопления на твердом топливе Demrad Solitech Plus могут работать как при наличии электроэнергии, так и без нее. Турбонагнетатель при отключении напряжения в сети переходит в механический режим, что препятствует затуханию котла.
Универсальность. Котлы могут работать как на любом виде твердого топлива, так и на солярке, отходах нефтепродуктов и газе. Для переоборудования достаточно сменить горелку.
Установлены два рабочих режима: день, ночь. Трехходовой принцип циркуляции теплоносителя обеспечивает максимально равномерный нагрев, позволяя уменьшить вероятность перегрева теплоносителя.

На чугунный теплообменник дается официальная гарантия производителя 10 лет эксплуатации. На практике это время составляет не менее 15-20 лет.

Как выполнить установку и подключение

Вес изделия составляет около 300 кг и больше. Поэтому обязательно позаботиться, чтобы основание для котла было сухим и прочным. Может потребоваться изготовление бетонной армированной «подушки».
Подключение к системе отопления осуществляется через специальные отводы. Возможно подсоединение к ГВС с помощью бойлера косвенного нагрева.
Потребуется подключить блок управления к электрической сети, через автомат.
Подробная инструкция и принципиальная схема подключения изложена в технической документации к котлу.

Практика показывает, что лучше, чтобы напольные твердотопливные котлы длительного горения Demrad устанавливали представители компании, продающей отопительное оборудование. В результате удается избежать многих проблем в случае необходимости в гарантийном обслуживании.

Как топить и обслуживать котёл

Первая топка выполняется с обычным горением, последующие можно проводить в режиме пиролиза. Топочную камеру заполняют дровами приблизительно на две третьи. Топят не более 2-3 часов.

Обслуживание котла осуществляется просто. Для поддержания работоспособности потребуется чистить систему дымоудаления и топочную камеру, освобождать зольник от скопившейся сажи.

В конструкции котла Демрад предусмотрен свободный доступ ко всем важным узлам, поэтому провести обслуживание можно быстро и самостоятельно.

В чём отличия котлов Демрад от аналогов

Контроль интенсивности горения. Выполняется с помощью принудительной вентиляции. Преимуществом является то, что после отключения электроэнергии, процесс горения продолжает происходить в полном объеме.
Трехходовой принцип циркуляции — увеличивает производительность и облегчает регулировку нагрева теплоносителя.
Чугунный теплообменник — полностью устойчив к коррозии и температурным скачкам. Изготавливается из особого сплава, придающего металлу эластичность и надежность.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.
