Конденсационный газовый котел: принцип работы, отличия от других конструкций, преимущества и недостатки

Rendamax R3400 напольные конденсационные котлы мощностью от 657 до 1870 кВт

Заказы на оборудование Rendamax для текущих проектов будут приниматься до 31 03.2017. Обращаем Ваше внимание, что начиная с этой даты, все оборудование будет производиться только под маркой Elco. Фирма Rendamax производит котлы, наилучшим образом отвечающие требованиям работы в крышных котельных

Фирма Rendamax производит котлы, наилучшим образом отвечающие требованиям работы в крышных котельных.

Эти котлы отличают оптимальные габаритные и весовые характеристики, низкий эквивалентный уровень шума, минимальные вибрации, низкий уровень выбросов вредных веществ.

Высокоэффективные проточные водотрубные водогрейные котлы, разработаны для систем отопления и горячего водоснабжения жилых и административных зданий. Малые габариты и масса котлов при высоких значениях КПД достигается за счет применения проточных трубчатых теплообменников. Первый теплообменник изготовлен из гладких труб, выполненных из нержавеющей стали. Второй теплообменник состоит из оребреных труб из нержавеющей стали с лазерной сваркой основания ребра. Специальная конструкция наддувной водоохлаждаемой газовой горелки с опрокинутым распределенным факелом, встроенная в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 25 до 100%. При этом достигаются значения следующих параметров: КПД – не ниже 94%, крайне низкая эмиссия оксида углерода (СО) от 3 до 9 ppm и оксидов азота (NOx) от 12 до 35 ppm (в пересчете на сухие неразбавленные продукты сгорания), а также низкий эквивалентный уровень шума (до 62 дБА) при номинальной мощности.

Требуемый расход теплоносителя через котел осуществляется встроенным циркуляционным насосом. Эксплуатация проточных котлов с высокой скоростью движения теплоносителя обеспечивает безнакипный режим работы поверхностей нагрева на воде с умеренной жесткостью (до 4,5 мг-экв/л).

Рациональная конструкция котлов серий R3400 позволяет выполнять сборку и разборку котла, что обеспечивает простоту и удобство монтажа, обслуживания и ремонта. А так же дает возможность произвести замену котлов в крышных котельных оснащенных непрофильным котельным оборудованием.

Котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения.

Напольные конденсационные котлы R3400 657-1870 кВт

 Проектирование R3400

Тип	Арт.	Мощность, кВт
Rendamax R3401	R3401	176-657
Rendamax R3402	R3402	196-729
Rendamax R3403	R3403	229-853
Rendamax R3404	R3404	260-965
Rendamax R3405	R3405	290-1078
Rendamax R3406	R3406	320-1189
Rendamax R3407	R3407	350-1309
Rendamax R3408	R3408	400-1496
Rendamax R3409	R3409	450-1683
Rendamax R3410	R3410	500-1870

R3400 чертежи:

 R3401B,  R3401V,  R3401Z,  R3402B,  R3402V,  R3402Z

 R3403B,  R3403V,  R3403Z,  R3404B,  R3404V,  R3404Z

 R3405B,  R3405V,  R3405Z,  R3406B,  R3406V,  R3406Z

 R3407-3410

 Взрывной чертеж R3400

Электрические схемы:

 Электрическая схема для R3400

 Каскадная cхема котлов R3400 с автоматикой Kromschroeder

Сертификаты:

 Сертификат ТС на газовые котлы более 100 кВт

Коммерческие условия на котлы и запчасти предоставляются по запросу.

Контроллер MVC80 для управления тепловыми пунктами

Для автоматизации современных тепловых пунктов компания Honeywell предлагает специализированные решения на базе контроллеров серии MVC80, построенных на новой аппаратной платформе. На данный момент доступны две модели: MVC80-DH10 и MVC80-DH10М.

Алгоритмы контроллеров MVC80 учитывают российскую специфику безусловного ограничения температуры обратной воды. Регулирование производится в соответствии с погодозависимыми графиками с возможностью оперативного параллельного смещения, в том числе и автоматически в соответствии с расписанием.

Контроллер серии MVC80 снабжен большим контрастным ЖК-дисплеем с подсветкой. Удобный, интуитивно понятный русифицированный интерфейс обеспечивает быструю настройку и ввод в эксплуатацию.

Кнопки для настройки основных параметров вынесены на лицевую панель контроллера.

Контроллеры MVC80 поддерживают коммуникацию по протоколу Modbus, что позволяет подключать их к облачной системе диспетчеризации MVC-мониторинг, а также к системам диспетчеризации сторонних производителей.

Подробнее о новинке — на сайте

Информация предоставлена компанией Honeywell

Rendamax R600 напольные газовые конденсационные котлы от 142 до 539 кВт

На смену линейке Rendamax R600 приходит линейка ELCO TRIGON XL

Заказы на оборудование Rendamax для текущих проектов будут приниматься до 31 03.2017. Обращаем Ваше внимание, что начиная с этой даты, все оборудование будет производиться только под маркой Elco. Фирма Rendamax производит котлы, наилучшим образом отвечающие требованиям работы в крышных котельных

Фирма Rendamax производит котлы, наилучшим образом отвечающие требованиям работы в крышных котельных.

Эти котлы отличают оптимальные габаритные и весовые характеристики, низкий эквивалентный уровень шума, минимальные вибрации, низкий уровень выбросов вредных веществ. Высокоэффективные проточные водотрубные водогрейные котлы, разработаны для систем отопления и горячего водоснабжения жилых и административных зданий.

Малые габариты и масса котлов Rendamax при высоких значениях КПД достигается за счет применения проточных теплообменников. Первый теплообменник изготовлен из гладких труб, выполненных из нержавеющей стали. Второй и третий теплообменники состоят из оребреных труб из нержавеющей стали с лазерной сваркой основания ребра. В данной серии котлов применена уникальная система водяного охлаждения камеры сгорания и теплообменной камеры. Специальная конструкция наддувной водоохлаждаемой газовой горелки с опрокинутым распределенным факелом, встроенная в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 20 до 100 %. При этом достигаются значения следующих параметров: КПД – не ниже 98%, крайне низкая эмиссия оксида углерода (СО) от 8 до 14 ppm и оксидов азота (NOx) от 15 до 35 ppm (в пересчете на сухие неразбавленные продукты сгорания), а также низкий эквивалентный уровень шума (до 59 дБА) при номинальной мощности.

Эксплуатация проточных котлов с высокой скоростью движения теплоносителя обеспечивает безнакипный режим работы поверхностей нагрева на воде с умеренной жесткостью (до 4,5 мг-экв/л). Рациональная конструкция котлов Rendamax серии R600, позволяет выполнять сборку и разборку котла, что обеспечивает простоту и удобство монтажа, обслуживания и ремонта. А так же дают возможность произвести замену котлов в крышных котельных оснащенных непрофильным котельным оборудованием.

Котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения.

  R600 Руководство по монтажу и эксплуатации

  R600 Инструкция по проектированию

Тип	Арт.	Мощность, кВт	Цена, евро
Rendamax R601	R601	26,7-150,7	по запросу
Rendamax R602	R602	45,2-201,6	по запросу
Rendamax R603	R603	45,1-251,4	по запросу
Rendamax R604	R604	45,2-302,3	по запросу
Rendamax R605	R605	87,7-403,1	по запросу
Rendamax R606	R606	87,7-503,9	по запросу

Rendamax R607

R607

87,7-571,5

по запросу

R600 чертежи:

 R601,  R602,  R603,  R604

 R605,  R606,  R607

 Взрывной чертеж R600

Электрические схемы R600:

 Схема Simens для R600

 Электрическая схема котла R600

Сертификаты:

 Сертификат ТС на газовые котлы более 100 кВт

Коммерческие условия на котлы и запчасти предоставляются по запросу.

Новые серии активных охлаждающих балок компании «ТРОКС»

Активные охлаждающие балки компании «ТРОКС» могут применяться как в новых зданиях, так и в реконструируемых помещениях.

Тонкие активные охлаждающие балки серии DID642 выпускаются в размерах от 900 до 3000х600х170 мм. Они способны обеспечить комфортную вентиляцию и кондиционирование воздуха в помещениях с высокой тепловой нагрузкой. Устройство отличается высокой холодопроизводительностью (до 2600 Вт) и тепловой мощностью (до 3500 Вт) при малом расходе приточного воздуха (от 30 до 300 м3/ч) и низком уровне шума. Особенно эффективно использовать новинку в помещениях с высотой потолка до 4,2 м. В конструкцию балки входит подвесная эжекционная решетка и двух- или четырехтрубный теплообменник. При необходимости балка может комплектоваться настраиваемыми ламелями для регулирования воздушного потока. Широкие края позволяют свободно подвешивать балку к потолку.

Активные охлаждающие балки с горизонтальным теплообменником серии DID614 для распределения воздуха в четырех направлениях подходят для подвесных потолков с размером плиты 600 или 625 мм. Устройства выпускаются в квадратном (600-х 600 мм) и прямоугольном исполнении (1200-х 600 мм), и могут быть оснащены двух- или четырехтрубным теплообменником. Элегантная эжекционная решетка легко снимается. Новые опции включают подключение воды с помощью пуш-фитингов и регулируемые двойные сопла, что расширяет возможности применения балок. Холодопроизводительность балок серии DID614 —до 2 000 Вт, тепловая мощность — до 1600 Вт, расход воздуха — от 30 до 250 м3/ч.

Информация предоставлена компанией ТРОКС РУС

Новые ультратонкие неинверторные кассетные блоки LESSAR

Новые неинверторные кассетные блоки LESSAR LS-H24–60BCKA2(4) на 20% тоньше традиционных кассетных блоков, что позволяет сократить высоту межпотолочного пространства, необходимую для их установки.

Так, при монтаже внутреннего кассетного блока мощностью 36000 BTU в помещении площадью 60 квадратных метров с высотой потолка 3 метра увеличение полезного объема помещения достигает трех с половиной кубометров.

Дополнительными преимуществами новых кассетных блоков являются современный дизайн панели и возможность осуществления круговой подачи воздуха.

Информация предоставлена службой технической поддержки ТМ LESSAR

Дизайнерская серия сплит-систем Ballu

В 2015 году бренд Ballu представляет линейку дизайнерских сплит-систем, выполненных в едином стиле.

Непревзойденный комфорт также обеспечат возможность управления воздушным потоком, современная 2-компонентная система фильтрации Combo 2 и функция I Feel.

Нестандартное и новаторское для рынка решение — сплит-система City Black Edition с эффектным внутренним блоком матового черного цвета — непременно порадует ценителей оригинального дизайна. Великолепный внешний вид прибора обеспечивает покрытие из инновационного материала «Черный шелк».

SEER

Каждая из моделей дизайнерской серии — это энергоэффективный и высокопроизводительный прибор с первоклассным внешним видом, оптимальным набором функций и расширенной гарантией, который доступен партнерам Ballu по привлекательным ценам.

Информация предоставлена ТПХ «Русклимат»

Почему за конденсационными газовыми котлами будущее

В наш век, когда стоимость топлива с каждым годом возрастает, будущее за энергоэффективными решениями, и здесь газовые конденсационные котлы на высоте — и по своему КПД выше 100%, и по многим другим характеристикам. Разумеется, как и все на этом свете, есть и минусы у конденсационных газовых котлов, к числу которых относится и более высокая, в сравнении с конвекционными моделями, цена этих устройств. Но преимущества конденсационного газового котла настолько велики, что с легкостью затмевают все минусы. Хотя еще раз оговоримся, что и обычные газовые котлы тоже весьма энергоэффективное и современное решение. Вот лишь несколько преимуществ конденсационных газовых котлов над обычными газовыми котлами:

• Большая экономия топлива — до 35% (более чем на треть) за 1 сезон. И это не предел, т.к. технологии не стоят на месте. Поэтому особенно эффективны конденсационные котлы при использовании сжиженного газа пропан-бутана, а не магистрального газа.
• Даже при самых неблагоприятных высокотемпературных режимах эффективность конденсационных котлов остается выше, чем у обычных.
• Выбросы вредных углекислого газа и азотных соединений у конденсационного котла, в среднем, в 5-7 раз меньше, чем у обычного.
• Для обустройства котельных, оснащенных конденсационными котлами, не нужны такие большие площади, как в случае применения традиционных котлов. Да и общий вес оборудования для «конденсационной» котельной ниже.
• По сравнению с дутьевыми традиционными котлами, у конденсационных котлов более низкий уровень шума и меньше вибрация.
• Как правило, при корректной настройке горелки котла теплообменник не нуждается в чистке. К тому же большая часть поверхности теплообменника самоочищается стекающим конденсатом.

Газовые котлы — как выбрать правильно ✮Большой выбор газовых котлов на портале TopClimat.ru

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

• Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
• Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
• Обязательно оснащение системой водоподготовки и фильтрации.
• Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
• Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

• Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
• Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

• Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
• Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
• Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Что такое конвекционный котел

Эта первоначальная схема, появилась как логическое развитие печного отопления. Применяемая конструкция предусматривает нагрев жидкости, транспортирующей тепло, открытым огнем в результате сгорания топлива, которое может быть жидким, твердым и газообразным. От его выбора зависит конструкция топки. Пламя нагревает циркулирующий по трубам отопления переносчик энергии (обычно это вода). Он отдает тепло радиаторам, которые осуществляют обогрев помещений, находящихся на удалении от месторасположения котла. Далее охлажденный теплоноситель возвращается по обратной ветке трубопровода в регенератор, где подогревается вновь и цикл повторяется. Жидкость может циркулировать естественным образом, либо нагнетаться встроенными в систему электронасосами.

В зависимости от целей котел может быть одноконтурным и служить только для отопления или двухконтурным, когда предусмотрен нагрев воды для бытового пользования.

Отвод продуктов горения топлива осуществляется естественным путем через дымоходы. При этом предполагается забор воздуха из помещения, где котел размещен.  При необходимости в топке размещают закрытую камеру сгорания топлива, газообмен в которой проводят принудительно при помощи электровентиляторов. Эта схема называется турбированной и позволяет размещать котел в произвольном месте. Приток кислорода и отвод продуктов горения происходит по воздуховодам и заборникам снаружи помещения.

Преимущества этого типа котлов:

• широкий выбор возможностей по функционалу и ценам;
• простота конструкции, монтажа и эксплуатации;
• наличие энергонезависимых моделей.

Эти конструкции доминируют в частном домостроительстве.

Специальная серия VRF-систем MHI с водяным охлаждением конденсатора

Японская корпорация Mitsubishi Heavy Industries представляет новую специальную серию мультизональных систем KXZW с водяным охлаждением.

KXZW

Серия представлена моделями производительностью 22,4–100 кВт. Номинальная производительность 100 кВт достигается путем объединения в единый модуль трех наружных блоков.

Новинка имеет высокий коэффициент энергоэффективности (EER до 5.3, СОР до 6.2). Срок окупаемости мультизональных систем MHI с водяным охлаждением конденсатора почти в 2 раза меньше, чем у традиционных VRF-систем и чиллеров.

Для мониторинга, управления работой, контроля и пусконаладки в VRF-системах с водяным охлаждением конденсатора используется та же система центрального управления, что и в других мультизональных системах MHI — SuperLink II. С ее помощью оборудование можно интегрировать в автоматизированную систему управления зданием (BMS).

Новая функция VTCC позволяет централизованно управлять системой и контролировать ее производительность, что в свою очередь ведет к повышению уровня пользовательского комфорта и снижению затрат на электроэнергию.

В России VRF-системы KXZW с водяным охлаждением конденсатора представляет официальный дистрибьютор Mitsubishi Heavy Ind. — компания «БИОКОНД», входящая в ГК «АЯК».

Информация предоставлена ГК «АЯК»

Настенные газовые конденсационные котлы Rendamax R30, мощностью от 45 до 120 кВт

C января 2011 года настенные котлы серии Rendamax R30 сняты с производства. Им на смену пришла новая линейка газовых настенных конденсационных котлов Rendamax R40

Высокоэффективные проточные водогрейные котлы Rendamax R30, разработаны для систем отопления и горячего водоснабжения жилых и административных зданий. Малые габариты и масса котлов при высоких значениях КПД достигается за счет применения проточных теплообменников. Теплообменник изготовлен из трубчатого профиля навитого в виде змеевиков, выполненных из нержавеющей стали. Специальная конструкция наддувной премиксной газовой горелки, встроенной в конструкцию котла, обеспечивает стабильные условия горения во всем диапазоне регулирования мощности от 20 до 100%.

При этом достигаются значения следующих параметров: КПД – не ниже 97%, крайне низкая эмиссия оксида углерода (СО) от 1,5 до 92 ppm и оксидов азота (NOx) от 15 до 30 ppm (в пересчете на сухие неразбавленные продукты сгорания), а также низкий эквивалентный уровень шума (до 51 дБА) при номинальной мощности. Требуемый расход теплоносителя через котел осуществляется встроенным циркуляционным насосом для моделей 45, 65 и 85. Эксплуатация проточных котлов с высокой скоростью движения теплоносителя обеспечивает безнакипный режим работы поверхностей нагрева на воде с умеренной жесткостью (до 4,5 мг-экв/л). Компактные габариты котлов серии R30 обеспечивают удобство монтажа даже в очень стесненных помещениях. Котлы оснащены цифровыми блоками автоматического управления и контроля безопасности, которые дают возможность гибкого регулирования системы теплоснабжения.

 Настенные конденсационные котлы R30 45-120 кВт

 Техническая документация котлов Rendamax R30 45-120 кВт

Тип	Арт.	Мощность, кВт	Цена, евро
Rendamax R30/45	R30/45	6,4-44,4	по запросу
Rendamax R30/65	R30/65	9,5-67,4	по запросу
Rendamax R30/85	R30/85	13,7-88,8	по запросу
Rendamax R30/100	R30/100	15,4-100	по запросу
Rendamax R30/120	R30/120	24-120	по запросу

Чертежи R30:

 draft R30

 R30 explosive draft

 R30 взрывной чертеж

Электрические схемы:

 Электрическая схема R30 100кВт

 Электрическая схема R30 120кВт

 Электрическая схема R30 45кВт

 Электрическая схема R30 65-85кВт

 Комментарий к электрической и газовой схемам R30

Сертификаты:

Сертификат ТС на газовые котлы до 100 кВт

Сертификат ТС на газовые котлы более 100 кВт

Коммерческие условия на котлы и запчасти предоставляются по запросу.

Rendamax – максимальные возможности вашего выбора!

Rendamax – признанный специалист по производству конденсационного отопительного оборудования.

Завод основан в 60-х годах 20 века. Производство Rendamax находится в городе Керкраде, расположенном на юге Нидерландов.

В конце 2001 года Rendamax присоединился к итальянскому концерну Ariston Thermo Group, что дало новые возможности для успешного роста и развития.

Во всех европейских странах Rendamax представлен компаниями-дилерами Ariston Thermo Group и независимыми дистрибьюторами.

Rendamax – удерживает лидирующие позиции внедряя современные научные разработки и технологии.

Технологическое лидерство и абсолютное качество Rendamax — объективные преимущества в данном сегменте рынка. Высший уровень научных исследований и процессов производства подтверждено соответствием стандарта ISO 9001:2000.

Rendamax производит оборудование для центрального отопления, прямого нагрева воды для нужд горячего водоснабжения и нагрева воды в бассейнах, которое соединяет в себе эффективное нагревание при низком потреблении энергии.

Все конструкции котлов Rendamax, используют инновационную Pre-mix технологию и модулируют тепловую мощность от 15 % при среднегодовом КПД достигающем 110%.

Основа этих конденсационных котлов – проточные теплообменники с запатентованными оребрёнными трубками из легированной титаном нержавеющей стали, что позволяет значительно снизить объем котловой воды и вес самих котлов. Охлаждаемая водой горелка поддерживает низкие температуры сгорания газа, значительно снижая Nox. Котлы соответствуют самым жестким европейским требованиям по ограничению выбросов в окружающую среду.

Малые габариты, минимальный уровень шума и отсутствие вибраций наши преимущества.

Rendamax – технически верное и экономически оправданное решение для крышного исполнения котельных!

«Бош Термотехника» представляет обновленный водонагреватель Therm 4000 S

В начале 2015 года компания «Бош Термотехника» представила на российском рынке обновленный газовый проточный водонагреватель Bosch Therm 4000 S с закрытой камерой сгорания. Новинка поставляется в трех вариантах: WTD 12/15/18 AME производительностью 12, 15 и 18 л/мин соответственно.

Конструкция газового проточного водонагревателя Therm 4000 S предусматривает удаление уходящих дымовых газов не в вентиляционный канал, а через коаксиальный дымоход. Необходимую для этого тягу создает встроенный вентилятор. Принудительное удаление продуктов сгорания дало возможность увеличить эффективность устройства до 92%. При этом забор воздуха производится напрямую с улицы, что минимизирует вероятность возникновения запаха гари и сохраняет комфортную температуру и высокое содержание кислорода в жилом помещении.

Существенным преимуществом моделей WTD 12/15/18 AME является увеличение максимальной длины трубы для отвода дымовых газов до 15 метров.

Благодаря закрытой камере сгорания и отсутствию постоянно горящего запальника, а также различным предохранительным устройствам, таким как датчик температуры воды и ионизационный электрод для контроля пламени, обновленный водонагреватель Therm 4000 S обеспечивает исключительный уровень безопасности.

В комплекте с обновленными водонагревателями поставляются все необходимые крепежные элементы. Значительно упрощает монтаж нагревателя наличие в конструкции вентилятора, который освобождает от необходимости установки дроссельных диафрагм. Внутренняя компоновка блоков обеспечивает легкость обслуживания, а стандартные запчасти снимают проблему поиска деталей в случае необходимости ремонта.

Обновленный газовый проточный водонагреватель Bosch Therm 4000 S полностью адаптирован для работы в российских условиях.

Информация предоставлена компанией Bosch Thermotechnology

Правила настройки

Перед включением котла необходимо открыть газовый, сервисные и водопроводные краны, установленные на оборудовании и присоединенных коммуникациях. Штепсель электросети нужно присоединить к розетке. Современные модели при включении автоматически проводят самонастройку, которой в большинстве случаев достаточно для дальнейшей эксплуатации устройства.

Для максимальной эффективности температура теплоносителя в системе, к которой подключен конденсационный котел, должна быть как можно ниже. Рекомендуемое значение для большинства моделей – 50 градусов на выходе, так как именно при такой температуре прибор полностью использует все свои возможности. Установить это значение можно через панель управления устройством.

Для двухконтурных моделей важно не забывать о возможности переключения в летний режим, когда отопительный контур отключается – это позволит экономить газ и электроэнергию. Информацию о том, как включить данную опцию, можно найти в инструкции к вашему котлу

Перед запуском работы важно убедиться в том, что давление воды в контурах соответствует оптимальным значениям для вашей модели, взглянув на показания манометров или на информацию на дисплее устройства. При необходимости в отопительный контур необходимо долить теплоноситель

При настройке конденсационного котла важно следовать прилагаемой к нему инструкции. Это позволит сделать все правильно и избежать неполадок, которые неизбежно возникнут при небрежном подходе к регулировке оборудования

Обновление модельного ряда вентустановок Zehnder

Компания Zehnder представляет новую вентиляционную установку ComfoAir 70.

ComfoAir 70

Устройство поставляется в комплекте с фильтрами класса G4. По запросу возможна комплектация фильтром класса F7.

Модель ComfoAir 70 оснащена встроенным контроллером с удобным пользовательским интерфейсом. Контроллер позволяет включать и выключать оборудование, переключать скорости вентиляторов, следить за статусом работы, получать информацию о неисправностях и степени загрязненности фильтра.

Внешний вид компактной установки отмечен международной наградой в сфере промышленного дизайна «IF design award 2015».

Информация предоставлена компанией «Хогарт»

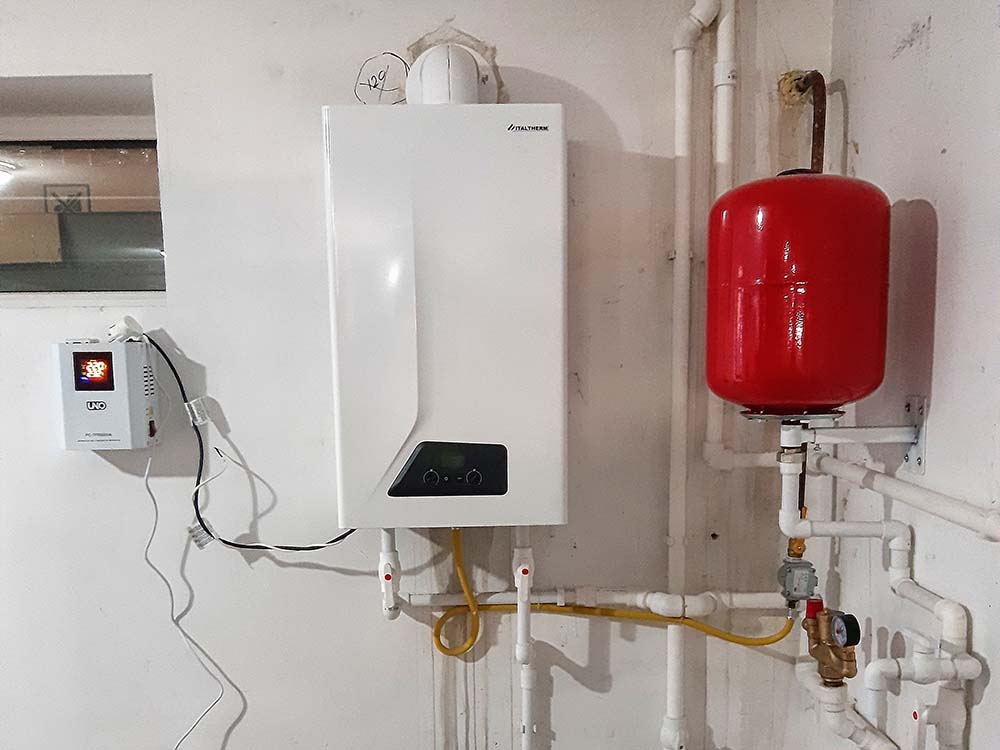

Ошибки при монтаже котла

Когда мы устанавливали конденсационный котёл у меня дома, то допустили несколько ошибок. Первая ошибка, это отсутствие разрыва струи на отводе конденсата. Её я сделал осознанно. Но так как это у меня дома, то я закрыл на это глаза.

Когда я делаю отопление и получаю за это деньги, то делаю всё правильно. Чтоб не было конфликтов и претензий. У себя дома мы поставили конденсационный котёл 2 января. Магазины были закрыты, поэтому шланг от котла я временно воткнул в канализационную трубу.

Шланг от конденсационного котла воткнул в канализационную трубу

Но нет ничего более постоянного, чем сделанное временно. Вот и у меня так шланг торчит второй год.

Разрыв струи нужен для того, чтобы при забивании канализации дерьмо не пошло в котёл. Прецеденты были. Заказчик жалуется, что котёл не работает, монтажник его вскрывает, а он фекалиями забит. Такое может случиться, если канализация забилась и нет разрыва струи.

Сифон с разрывом струи. Не забывайте делать гидрозатвор. Или ставьте клапан с сухим затвором, чтобы запах не шел из канализации

Вторую ошибку я допустил с дымоходом. Для обычных котлов уклон дымохода должен быть на улицу, для конденсационных наоборот. Мы сняли обычный котел и повесили конденсационный. О неправильном уклоне дымохода я знал и планировал позже исправить. Если интересно к чему это привело, то прочтите .

Новые серии бытовых сплит-систем MDV

В сезоне 2015 года на российском рынке представлены две совершенно новые серии бытовых сплит-систем MDV: полностью инверторная Aurora (модели мощностью 7, 9, 12, 18, 24 kBTU) и неинверторная Fairwind (7, 9, 12, 18, 24, 28 kBTU).

За чистоту воздуха в помещении отвечает многоступенчатая система, состоящая из высокоэффективного противопылевого фильтра, четырех фильтров тонкой очистки. По желанию к этому набору может быть добавлен плазменный фильтр.

Сплит-системы MDV приспособлены к работе в нестабильных электрических сетях, что подтверждено результатами испытаний в лабораториях производителя, сертифицированных независимой международной организацией T“UV. Тесты показали, что, например, модель Fairwind производительностью 9 kBTU бесперебойно работает при колебаниях напряжения от 178 до 287 В.

Для удобства монтажа производитель предусмотрел два варианта присоединения дренажного трубопровода, быстросъемный дренажный шланг (серия Aurora), а также новое крепление внутреннего блока на монтажную пластину. Теперь для манипуляций с кондиционером нет необходимости его снимать, поскольку он может отходить от стены на 15 сантиметров вместо прежних пяти.

Информация предоставлена ГК «АЯК»

Rendamax R40 газовый конденсационный котел

Котлы Rendamax R40 сняты с производства, им на смену придет новая, технически усовершенствованная серия.

По вопросам замены оборудования в проектах или переподбору обращайтесь по тел.: +7 (981) 850 22 51

Линейка настенных конденсационных котлов от компании Rendamax полностью адаптированных для России – работа при пониженном давлении газа (до 5 мбар). Имеют малое гидравлическое сопротивление котлового контура.

Серия Rendamax R40 состоит из модельного ряда 6 типов котлов с диапазоном производительности от 45 до 150 кВт.

Многофункциональная автоматика Siemens, жк дисплей c русифицированным интерфейсом и возможностью недельного и суточного программирования;

Возможность подключения дополнительных модулей управления (погодозависимое управление, функция удалённого доступа).

Возможность каскадного подключения до 8 котлов позволяет создавать настенные каскадные установки из нескольких котлов и достигать мощности до 1 080кВт.

Возможность использования воздуха для горения как из помещения, так и снаружи.

Rendamax R40 идеален для создания компактных встроенных и крышных котельных.

Возможность снижения мощности на отопление (при неизменной мощности на ГВС) и функция задержки включения.

Благодаря конденсационной технологии среднегодовой КПД достигает 106,2%, обеспечивающий энергосбережение до 35% (в сравнении с традиционными котлами).

Функция непрерывной электронной, плавной модуляции пламени горелки.

Функция автоматического удаления воздуха из гидравлического контура котла.

Двухтрубчатый теплообменник из нержавеющей стали со встроенной спиралью для предотвращения пристеночной накипи в теплообменнике и повышения турболизации потока теплоносителя.

Котлы имеют низкий уровень выбросов NOx и CO, отвечающий самым строгим требованиям по экологии.

Все котлы компании Rendamax поставляются в полной заводской готовности и настроены в рабочем состоянии на заводском стенде.

 Документация для проектирования котлов R40

 Каскадная система котлов R40

Тип	Арт.	Мощность кВт	Цена, евро
Rendamax R40/45	R40/45	7.7/45.7	по запросу
Rendamax R40/65	R40/65	10.1/60.8	по запросу
Rendamax R40/85	R40/85	13.4/81.1	по запросу
Rendamax R40/100	R40/100	15.6/92.9	по запросу
Rendamax R40/120	R40/120	18.7/111.6	по запросу
Rendamax R40/150	R40/150	23.3/132.2	по запросу

Чертежи R40:

 Взрывной чертеж R40

 Электрическая схема Simens для R40

Сертификаты:

 Сертификат ТС на газовые котлы до 100 кВт

 Сертификат ТС на газовые котлы более 100 кВт

Коммерческие условия на котлы и запчасти предоставляются по запросу.

Как выбрать?

Чтобы выбрать газовое оборудование для отопления частного дома или квартиры, нельзя поступать интуитивно – нужен расчет теплопотерь. Для расчета берется условие, что на 10 кв.м. площади (высота до 3 м) должно приходиться 1000 Вт. Но это лишь примерный расчет. Не рекомендуется подбирать вариант без запаса, чтобы утройству не пришлось функционировать на максимуме своих ресурсов. Нужно также учитывать степень утепления дома.

Более точный расчет заказывают строительно-проектировочным компаниям. Стоимость подобных услуг зависит от региона и составляет 2 000-7 000 рублей. Погрешности расчетов могут спровоцировать:

•             неравномерное распределение тепла по комнатам;

•             нехватку горячей воды.

Эксплуатация и обслуживание

Следует узнать из инструкции, каким должно быть давление в расширительной емкости – так как при эксплуатации оно может понизиться. Давление рекомендуется контролировать раз в году. Периодически следует:

•             проверять фильтры, если понадобится – прочищать;

•             очищать теплообменники – это особенно важно для жесткой воды;

•             менять соответствующие прокладки.

Вышеперечисленные мероприятия, а также установка, настройка и первый пуск – задача мастеров сервисной службы. Владельцу нужно лишь заключить соответствующий договор об обслуживании, и выполнять рекомендации производителя, касающиеся работы аппарата. Специалиста следует вызывать дважды в год – нельзя начинать отопительный сезон без осмотра. По завершению сезона также нужно пригласить работника сервисной службы.
