Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Монтажные гильзы
Монтаж отопительной системы невозможен без использования монтажных гильз. При прокладке трубопровода сквозь стены и перекрытия стенки изделий вступают в контакт с агрессивной средой.
В силу физических законов, трубы при эксплуатации будут подвергаться периодическому сужению и расширению. Это приведет к механическому воздействию на поверхность с гарантией более быстрого износа в местах контакта. Чтобы этого избежать, в строительных нормах СНИП предусмотрено снабжение трубопроводов дополнительными конструктивными деталями, которые называются гильзами.
- предотвращать протекание жидкостей со смежных помещений или улицы;
- не допускать прохода ненужных газообразных веществ;
- сохранять звукоизоляцию;
- обеспечивать целостность строения при демонтаже или замене трубопровода;
- предупреждать проникновение нежелательных насекомых в помещения.
Трубопровод может проходить через любое здание в двух плоскостях: вертикальной (полы, перекрытия, потолки) и горизонтальной (внутренние и внешние стены, перекрытия).
Гильза состоит из:
- Чехла (стандартный или нарезается из стальных или полимерных труб).
- Набивки (заполнение полости между трубопроводом и чехлом), в качестве которой может выступать мягкий негорючий материал. Возможно использование специальных цементных или глиняных смесей.
Размер гильзы в сборе определяется внешним диаметром трубопровода и толщиной стены или перекрытия: размер чехла и длина изделия должны быть на 10–20 мм больше.
Данное видео кратко познакомит с монтажом системы отопления в квартире.
Общие сведения о трубах отопления
Все трубы для систем отопления условно могут быть поделены на два вида: металлические и полимерные.
- медные;
- металлопластиковые;
- бронзовые;
- металлические гофрированные;
- стальные.
Медные трубы превосходят все остальные по таким параметрам: долгий срок службы, гладкость, повышающая скорость передвижения теплоносителя, устойчивость к ультрафиолету.
- поливинилхлорид (ПВХ);
- полиэтилентерефталат ( ПЭТ);
- металлопластик;
- полиуретан;
- пропилен;
- полипропилен.
Диаметр сечения, в котором предлагаются пропилен и полипропилен трубы, может быть в пределах 16-110 мм. К достоинствам этого материала можно отнести: сравнительно небольшой вес, легкость обработки и проведения монтажных работ, невысокую цену.
Двухтрубный контур
Оборудования для конструирования разводки двухтрубного вида отопления нужно больше. Дополнительно требуется больше финансовых средств и монтажных работ.
В подобной схеме горячая вода распределяется равномерно и заодно в ней можно легко регулировать и настраивать функционирование системы.
Нагревается теплоноситель посредством двухконтурного котла за счет энергии газа.
При монтаже двухтрубной разводки необходимо установить на верхних позициях специальные автостравливающие клапаны. В одноэтажном доме подобные элементы устанавливаются на самой последней батарее.
Посредством терморегуляторов регулируется температура.
Большие помещения лучше оборудовать двухтрубным типом разводки и циркуляционным насосом. При площади меньше 100 кв. м однотрубный тип с естественным движением жидкости в системе сможет в полной мере обеспечить обогрев помещения.
Для исключения ошибок рекомендуется доверять создание проекта и монтаж системы отопления профессиональным сантехникам.

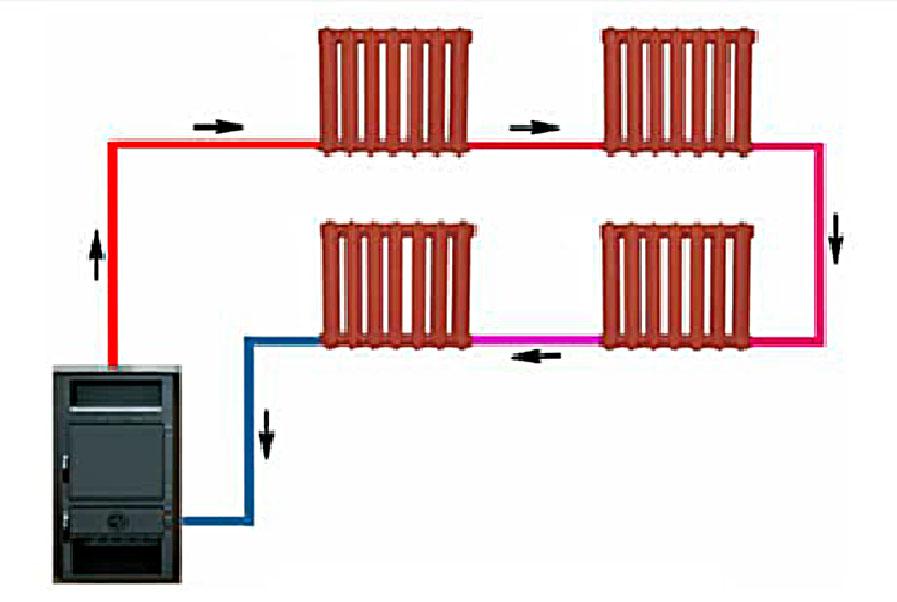

Как работает однотрубная система отопления
Классическая «Ленинградка» состоит из радиаторов, котельного оборудования и одного трубопровода. По трубам циркулирует теплоноситель, в качестве которого используют воду или антифриз.
«Ленинградка» работает с любым устройством нагрева жидкости. Горячий теплоноситель легче холодного. За счет этого он устремляется вверх через разгонный коллектор.
Рис. 2
Далее, проходя через радиаторы, вода отдает тепло воздуху в помещении. Если в трубах выдержан правильный уклон (на рис 1 не указан), вода или антифриз стекает в нижнюю точку, попадая в нагревательный котел. В теплообменнике нагревателя температура теплоносителя увеличивается, вода вновь поднимается. Происходит естественная циркуляция жидкости. Таким образом, эффективная работа однотрубной системы с естественной циркуляцией воды возможна в том случае, когда котел установлен ниже уровня радиаторов.
В одноэтажном частном доме с низкими комнатами, без подвала, используют циркуляционный насос.

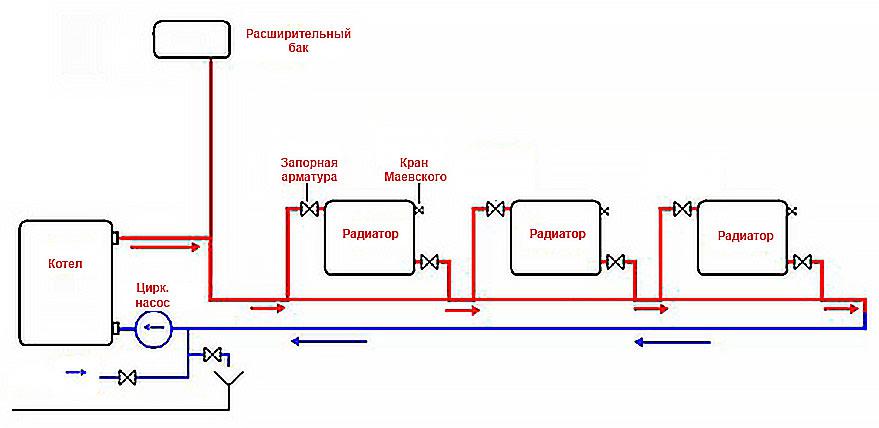

Рис. 3 Схема для отопления двух комнат и коридора с принудительной циркуляцией.
Однотрубную систему с естественной циркуляцией теплоносителя легче настроить в двухэтажном частном доме, строении с мансардой, при использовании подвала. В таких помещениях обеспечивается естественный перепад высот для движения теплоносителя.
На дачах зимой часто отключают свет. В таком случае насос для принудительного движения жидкости не будет работать. Обеспечивая естественное движение теплоносителя, устанавливайте котел в подвальном помещении дома или в заглубленной нише.
Рис 4. На рисунке изображен принцип отопления двухэтажного дома. Количество радиаторов показано условно.
Чем выше перепад высот, тем с большей скоростью будет циркулировать теплоноситель естественным образом. Если нужно обогреть больше двух комнат, обеспечивайте разность высот при движении жидкости не менее трех метров.
Мы рассмотрели простые конструкции «Ленинградки». Такие решения используют для обогрева небольшой комнаты и кухни в дачном домике, или в частном доме с мансардой — до четырех жилых комнат. Рассмотренные схемы просты, но не обеспечивают комфортную температуру в доме с большим количеством батарей отопления.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Материалы и типы трубы для отопления
Правильный выбор труб влияет на многие эксплуатационные характеристики системы. Конечно же начиная от теплоотдачи и заканчивая объемом потребляемых энергоресурсов. Здесь нужно помнить и о таком показателе, как теплопотери системы. Так как это напрямую зависит от того из чего сделаны эти самые трубы.
На сегодняшний день наиболее чаще всего используются:
- Трубы из различных видов стали;
- Полипропиленовые;
- Медные.
До недавнего времени сталь была единственным доступным материалом труб. Сегодня стальные трубы хоть и считаются самыми прочными и надежными, но в основном применяются в системах открытого типа. Но, несмотря на большой ассортимент продукции в малоэтажном домостроении в основном используются трубы малого и среднего диаметра. Да и размеры свыше 100мм в основном применяется для изготовления регистров, а не прокладки магистралей.
Сталь применяется в двух вариантах – обычном исполнении из черного металла и в виде нержавеющей стали. Сегодня сталь используется меньше. Во-первых, все больше стали использоваться замкнутые системы вместо открытых. А во-вторых, для монтажа требуется специальное оборудование и квалифицированный сварщик. Стальные трубы в основном используются небольших диаметров. Но это в свою очередь поднимает другие проблемы. Например, высокий коэффициент гидравлического сопротивления, ведь внутри при сварке образуются наплывы и сужения, которые невозможно удалить.
Полимерные трубы
Полимерные трубы постепенно вытесняют стальные из-за все большей доступности и удобства пользования. Для этого материала многие производители дают 15 летнюю гарантию на целостность труб и почти 20 летнюю на соединения. Для пайки не требуется высокая квалификация, достаточно иметь специальный паяльник и посмотреть 2-3 обучающих ролика. Но и у этого материала есть свои минусы. Первый, заключается в небольшом ассортименте продукции. Для пайки отопления в частном доме применяются максимально трубы диаметром 75 мм. Второй минус заключается в правильном подборе материала. Довольно часто трубы имеют небольшую стенку, ее толщина часто бывает всего 2,-2,3 мм чего явно недостаточно для контура отопления закрытого типа с напором 1,2-1,4 бар. Третий момент заключается в специфике самого материала. Он не такой жесткий, как металл, поэтому для двухэтажных домов обычно его стараются не использовать.
Медные трубопроводы отопления
Медные трубопроводы отопления и в недалеком прошлом были не очень популярны, поскольку с этим материалом работать очень сложно. В отличие от стали и полипропилена медь паяется, а делать это правильно умеет далеко не каждый сварщик. Но, как бы там ни было, медь это один из самых лучших материалов для отопления. Он отлично нагревает воздух, он пластичен и даже при замерзании воды трубопровод не сразу разрывает, медь пластичный материал и способный растягиваться под давлением воды. Но с другой стороны, медь очень агрессивный металл, при соприкосновении с алюминием он начинает окисляться и начинает процесс коррозии. К тому же он очень дорогой если сравнивать с другими видами материалов.
Как не прогадать в гидравлическом расчёте отопительных труб
Теплоснабжение особенно актуально для человеческой жизнедеятельности, особенно во время зимы и осенью. Причём в наше время приличное количество обитателей домов и квартир выбирают в выгоду индивидуального отопления. Это можно объяснить тем, что оно надёжней и качественней централизованного, к тому же выделяется экономией в результате эксплуатации – позволяет свести до минимума ежемесячную плату за услуги. Экономность ещё происходит благодаря правильной установке и выбору системы. В этом очень важную роль играет гидравлический расчёт системы обогрева, так как он так важен, его придется проводить заблаговременно.
Что для этого нужно
Чтобы рассчитать диаметр трубы, как правило, в учет берут следующие факторы:
- Суммарные теплопотери жилища.
- Какой мощностью обладают обогревающие радиаторы отдельно в каждом помещении.
- Общая длинна труб контура.
- Каким образом разведена система.
Для возможности рассчитать диаметр труб необходимо заранее определить общие потери тепла, мощность котельного оборудования и батарей для каждого помещения. Немалое значение имеет также то, какой способ будет выбран для разводки труб. Имея на руках все эти параметры, составляется схема будущего расчета.
Важно также помнить о некоторой специфике маркировки различных труб. Так, на полипропиленовых трубах для отопления частного дома диаметр указывается наружный (то же самое касается изделий из меди)
Для вычисления внутреннего параметра отнимают от этого показателя толщину стенок. Стальные и металлопластиковые трубы маркируются внутренним сечением.
Диаметр труб
Общий контур, замкнутый на котле, выполняется из трубы большего диаметра – один дюйм или больше. Отводы для подключения радиаторов – ¾ дюйма. Распределение тепла происходит за счет разницы давления в общей трубе и радиаторе, а также конвекции, ведь в радиаторе теплоноситель остывает гораздо быстрее.
Поток воды разделяется надвое между байпасом и радиатором. От того, какое оказывает сопротивление радиатор и байпас, зависят пропорции, в которых горячий теплоноситель попадет в теплообменник или обогнет его по перемычке. Поставленная задача решается как раз подбором диаметра труб. Если основная магистраль выполняется большим диаметром и, соответственно, пропускной способностью, то байпас укладывается тем же меньшим диаметром, что и патрубки к радиатору.
Простой и дешевый вариант, хоть и требует чуть большего времени на монтаж и количество переходников, зато существенно сравнивает температуру по всей протяженности контура.
В случае если по каким-то причинам нельзя проложить трубу единым контуром по всему зданию формируются дополнительные контуры меньшей протяженности. Между контурами также необходимо уравновесить распределение теплоносителя, иначе возможен вариант, когда вся горячая вода попросту будет обходить больший по протяженности контур, ведь у него сопротивление выше.
Решить эту проблему подбором диаметра труб уже не получится. Необходимо использовать игольчатый вентиль, устанавливаемый на обратке меньшего контура.
Читать также:
Уже давно прошли те времена, когда печь была единое устройство отопления в частном доме. Из-за отсутствия полноценного отопления, а также водопровод …
В настоящее время на территории нашей страны преобладает централизованное отопление и горячее водоснабжение. Эта система имеет несколько больших недос …
Зима в России долгая и суровая. По этой причине дома приходится утеплять снаружи и изнутри доступными современными и традиционными материалами, …
У Вас в помещении начала появляться плесень и сырость? Ваша постройка или конструкция начала пропускать влагу? У Вас проблемы с гидроизоляцией, но пон …
В большинстве случаев при строительствежилья не учитываются особенности холодного климаты места, где оно строится. В этом случае имеет смысл применять …
Трубы для частного и многоквартирного дома
Существуют различные отопительные системы, и в каждом конкретном случае трубы должны соответствовать индивидуальным особенностям проектируемого строения.
Индивидуальное строительство
В России и странах СНГ используются три вида отопительных систем, каждая из которых имеет свои особенности.
Ленинградка
С ее помощью можно отлично организовать отопление любого дома, существенно сэкономить на покупке материалов и снизить затраты на монтажные работы. Эта схема позволяет регулировать температурный режим в каждой отдельной комнате, создавая оптимальные условия проживания.
В системе отопления «Ленинградка» используются следующие диаметры труб:
- Магистральная: 20–25 мм (одноэтажный дом) и 30–40 мм (двухэтажный и выше).
- Для подключения радиатора: 13–16 мм.
Чтобы регулировать подачу тепла на каждый радиатор, можно установить вентиль на трубе подключения.
Петля Тихельмана
Для этой системы свойственны следующие положительные особенности: стабильность в процессе эксплуатации и равномерный прогрев всех радиаторов. Эту схему подключения отопительных приборов называют еще попутной. Подача теплоносителя заканчивается на последнем радиаторе. Обратка начинается сразу от первой батареи. Петля Тихельмана может использоваться с одинаковой эффективностью на больших и малых площадях.
Тупиковая
В этой системе ближний к котлу радиатор прогревается сильнее, а последний получает теплоносителя меньше других. Для тупиковой схемы количество радиаторов в каждом плече ограничено. Трубы используются такие же, как в Ленинградке.
Система отопления многоквартирного дома
В настоящее время для многоквартирного дома обычно используется система центрального отопления. Вода поступает в нее от ТЭЦ (или других поставщиков). Проектируется система таким образом, чтобы обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах дома .
Диаметры труб отопления в многоквартирном доме:
- На входе, в подвале — 100 мм.
- Лежаки, распределяющие теплоноситель по подъездам — 50–76 мм. Параметр зависит от размеров здания, и от того, на какое расстояние транспортируется теплоноситель и сколько отводов будет у трубопровода.
- Диаметр стояков — 20 мм.
Обратка выполняется по возрастающей — 20–50–76–100 мм. Используются различные водяные контуры: однотрубные и двухтрубные.
Согласно СНИПам и ГОСТам, система отопления многоквартирного дома должна обеспечивать нагревание воздуха в зимний период внутри всех жилых помещений до 20-22 градусов Цельсия.
Каких диаметров производятся полипропиленовые трубные материалы
При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.
Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры каждого вида трубных изделий, используемых для монтажа.
На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.
Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:
16, 20,25, 32 и 40 мм,
которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:
10,6; 13,2; 16,6; 21,2; 26,6 мм.
Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:
Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий
Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.
Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:
- труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
- величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
- для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
- полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
- изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.
