Виды и установка теплого пола своими руками

Выбор труб для теплых водяных полов

Вне зависимости от того, планируется ли проводить водяной теплый пол в квартиру с котла или с центрального отопления, спектр допустимых труб не меняется. Существует несколько требований, которым они должны соответствовать:

• отсутствие швов и стыков;
• устойчивость к коррозии;
• гибкость;
• долгий срок безаварийной службы;
• невосприимчивость к перепадам температуры;
• материал не должен расширяться при нагреве.

Другим, не менее популярным видом, является металлопластик. К преимуществам эти труб следует отнести:

• легкость;
• высокие показатели теплоотдачи;
• достаточная гибкость;
• устойчивость к образованию налета.

Менее популярны – медные и гофрированные трубы. Несмотря на то, что они не уступают по качеству лидерам, основным их недостатком является очень высокая стоимость.

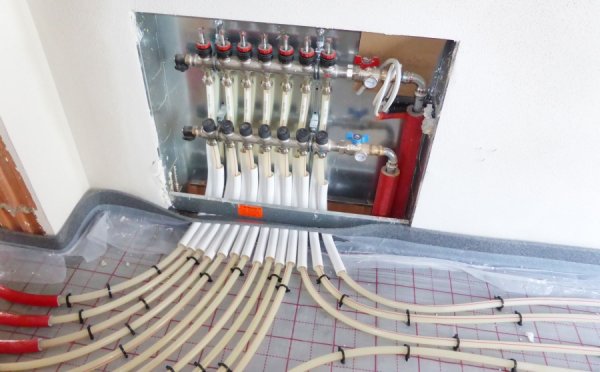

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Что такое водяной пол

По сути водяной пол похож на обычный радиатор отопления, который стоит у нас в каждой комнате. То есть это трубы, по которым течет горячая вода. Именно за счет этого и идет обогрев поверхности пола, под которую укладывается система.

Самым мощным аргументом использования такого оборудования является, конечно, экономия электроэнергии. Все остальные теплые полы подключаются к электросети. Какие-то из них потребляют больше, какие-то меньше, но, в любом случае, расходы получаются немалые. А водяному полу электроэнергия не нужна вообще, потому и лишних трат вы себя избавите.

Конечно, достоинства системы не ограничены одним лишь фактором. Давайте пересилим все плюсы ее использования:

• вся поверхность пола нагревается равномерно,
• система устанавливается под половое покрытие, снаружи ее совершенно не видно, что очень выгодно с точки зрения эстетичности и дизайна помещения,
• уровень влажности в помещении будет нормальным, то есть вы сможете не озадачиваться вопросами борьбы с плесенью — она там просто не появится,
• по сравнению с прочими системами теплых полов, эта абсолютно безопасна, ведь она точно не сможет ударить током,
• очень долго служит.

А теперь, чтобы у вас нарисовалась полная объективная картина, давайте поговорим о недостатках водяных полов. Они, к сожалению, есть, причем довольно значительные.

Первый факт, на который необходимо обратить внимание: такая система не может быть установлена в многоквартирном доме с центральным отоплением. Ни при каких условиях

Дело в том, что горячая вода в трубах берется как раз из той самой отопительной системы, которая греет весь дом. В результате вырастает гидравлическое сопротивление, из-за чего могут возникнуть крупные неприятности.

Установка водяного пола в таких случаях законодательно запрещена, а нарушение чревато крупными штрафами и демонтировкой системы. Вот если вы живете в собственном доме, или ваша квартира располагает индивидуальной системой отопления — тогда да, можете смело устанавливать, никто и слова не скажет, и никому вы не причините этим вреда.

Вторым минусом является то, что устранять неполадки в системе очень сложно. Если вдруг случится прорыв, то вы, во-первых, не сразу это заметите, а во-вторых, будете долго до него добираться, демонтируя половое покрытие. Тем временем вода из трубы будет течь вниз — либо к соседям, либо на первый этаж вашего собственного дома.

Третий недостаток заключается в том, что вы должны будете самостоятельно регулировать температуру воды, поступающей в трубы. То есть при каждой перемене погоды вам придется заново общаться с терморегулятором.

И четвертое, что нужно учесть — это непосредственно процедура монтажа. Она довольно сложна, поэтому для новичка в ремонтных работах это дело может оказаться неподъемным. Конечно, мы сейчас имеем в виду те случаи, когда вы хотите сделать все самостоятельно, а не нанимать специализированную бригаду.

В принципе, минусы не так уж критичны. Конечно, за исключением того случая, когда вы живете в квартире, подключенной к центральному отоплению. Тут уж ничего не поделаешь, придется отказаться от идеи положить водяные полы и обратить свой взор на кабельные или инфракрасные. Во всех остальных случаях недочетов вполне можно избежать. Главное — делать все по инструкции тщательно, аккуратно и внимательно.

3 комментария

Глупая статья. Теплый водяной пол – нарушение системы. Общие слова. Сейчас, каждая квартира обогревается индивидуально с установкой тепловых счетчиков, регулирующих температуру подачи теплоносителя в квартиру. Перед устройством теплых полов, необходимо заизолировать весь балкон/лоджию, чтобы не было общих потерь тепла и не создавался конденсат, который потечет к соседям. Труба в пол идет специальная, прошитая, которая не лопается, а саму систему пола также надо отключать/регулировать регулятором. И много еще нюансов устройств полов теплых. Могли бы просто назвать статью : “Какие бывают типы теплых полов”. А так неинтересно, непрофессионально, ни о чем.

О чем написано, о том написано. И если вам, Анастасия, она показалась не интересной, это еще не означает, что для других людей статья полностью бесполезная.А критиковать и тыкать носом в недочеты каждый гаразд. Не суди и судимой не будешь.

Да, что-то Анастасия придирается – это же не точная инструкция по установке тёплого пола. Да ещё и забавная фраза про “сейчас, каждая квартира обогревается индивидуально с установкой тепловых счетчиков, регулирующих температуру подачи теплоносителя в квартиру”.

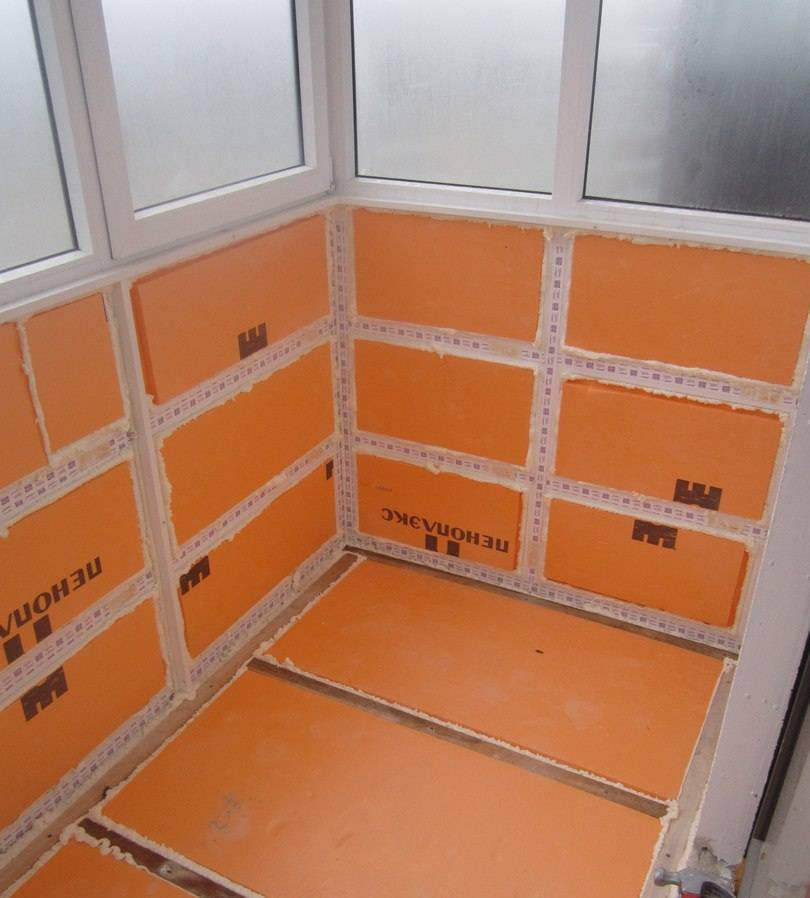

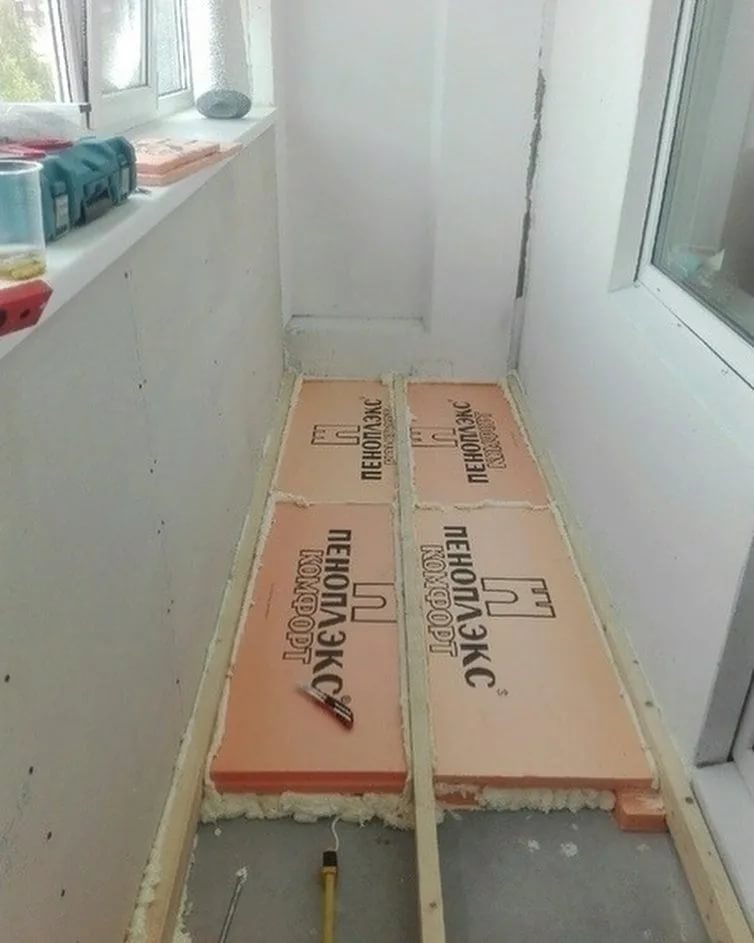

На собственном опыте могу сказать – тёплый пол на лоджии выручает, но увы, стоит это удовольствие недёшево по тратам на электричество :(. Я прихожу к выводу, что лучше использовать локальный обогрев, например, небольшой ИК-обогреватель.

Термостаты теплого пола

Теплый пол — это удобно и комфортно и такой способ отопления становится все более популярным. Несмотря на разные типы нагрева,  электрический и водяной теплый пол управляются схожими устройствами. Внутренняя механика изменений разная, а вот типы и виды терморегуляторов одинаковые.

Типы и устройство

По способу установки контролируемых параметров и по функционалу эти устройства делятся на:

• Механические. Требуемая температура выставляется поворотом диска, на котором проставлены отметки. Модели самые простые и недорогие, но и самые надежные. Правда, без каких-либо дополнительных возможностей.
• Электронный. Функционал тот же, только изменен принцип установки температуры — кнопками. Имеется также цифровой дисплей, на котором отображаются текущие и выставляемые температуры.
• Программируемые термостаты или программаторы. Принцип задания параметров тот же — кнопки, а вот функций больше: есть возможность задать температуру по времени суток или по дням недели. Могут иметь переносные пульты управления.
• Программаторы сенсорные. Аналогичны описанным выше программаторам, только используются сенсорные кнопки.

  Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Все эти устройства передают команды при помощи проводов, что делает их установку сложным и кропотливым делом. Но есть системы, передающие сигналы при помощи радиопередатчиков. Это тоже программаторы, но с еще более широким функционалом: некоторые из нах могут управляться через SMS, другие — от компьютера и планшета.

Датчики для термостатов теплого пола

Регулировка температуры может проводиться по степени нагрева пола, или по кондициям воздуха. Есть модели, которые имеют оба типа контроля. Тогда основной параметр — состояние воздуха, а контроль пола — вторичен. У таких термостатов имеются два датчика: температуры пола  (выносной) и воздуха (встроен в корпус).

Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Когда какой тип датчиков лучше применять? Отслеживать состояние воздуха желательно, если теплый пол — единственная система отопления. Ведь именно его температура тогда основной показатель. Если подогрев пола служит только для повышения комфорта — лучше отслеживать температуру под ногами. В этом случае она — главный критерий.

Если контролируется воздух, никаких дополнительных датчиков не нужно: они обычно встроены в корпусе терморегулятора. Для отслеживания степени нагрева пола нужно в стяжку или под напольное покрытие установить специальный датчик, который проводами подключается к определенным контактам на корпусе терморегулятора.

Принцип работы

Алгоритм работы, в принципе, ничем не отличается. При повышении температуры на один градус комнатный термостат электрического теплого пола отключает питание нагревательных элементов. В случае с водяным подогревом, закрывается подача теплоносителя. Система находится в таком положении до тех пор, пока температура не станет ниже заданного значения на 1oC. Тогда подача теплоносителя/электропитания восстанавливается. Так и происходит автоматическая регулировка температуры отопления с точностью до одного градуса.

Регулировкой температуру радиатора не поднять

Особенности работы тёплого пола в квартире от центрального отопления

Система тёплого пола использует тот же принцип, что и трубы центрального отопления. Теплоноситель — вода с высокой температурой, которая движется с постоянным давлением по трубам. Нагревая металлические переборки батарей, отдаёт тепло окружающему жилому или нежилому пространству.

Затем, по «обратке», возвращается на место нагрева. Это теплоэлектроцентраль или местная котельная. Давление поддерживается системой компрессоров.

Используют теплоноситель из «стояка» более качественно, проложив систему тёплого пола. Этот метод увеличивает использующий объём воды. Это несколько снижает давление в батареях, но разумное использование технологии способно свести к минимуму последствия этого недостатка.

На входящую трубу устанавливают «разветвитель», уводящий струю горячей воды к системе трубок, проложенных по площади пола, залитых теплопроводным веществом («заливной пол»).

Законность и проблематичность

Согласно жилищному кодексу, манипуляции с инженерными коммуникациями общего пользования запрещены. Система центрального отопления относится к такому разряду.

Установка тёплого пола, подключённого к общему теплоносителю, производится только с разрешения контролирующих органов.

Используются только качественные материалы, прошедшие тщательную международную проверку. Перепады давления в трубах случаются периодически. Проводка рассчитывается на превышение допустимых значений в несколько раз.

Температурный режим, являющийся нормой для стандартных батарей, недопустим для тёплого пола. Горячая вода, поступающая в квартиру по общему стояку, проходит через смесительный узел, контролирующий температуру подаваемого теплоносителя. Коллекторная распределительная система позволяет использовать поступающую воду дозировано. Это исключает существенное снижение давления в трубах ЦО, экономит ресурсы, контролирует исправную работу.

Фото 1. Смесительный узел системы теплого пола. Он позволяет остудить воду из центральной системы отопления до нужной температуры.

Недостатки:

• Сложная система регулирования работы тёплого пола.
• Некоторое снижение давления в отопительных трубах всего дома, особенно у жильцов верхних этажей.
• Риски, связанные с повреждением целостности установленного оборудования. Затопление нижних этажей — административное правонарушение, преследуемое по закону и караемое штрафами.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Монтаж температурного датчика

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

• сделать углубление в стене для коробки;
• продолбить канавки для провода в стене от пола до места установки регулятора;

установить прибор в подготовленный проём;

• вставить датчик в гофротрубу и разместить между нагревательными элементами;
• подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

Можно ли устанавливать такой подогрев: законно ли это?

Получить разрешение на проведение водяного отопления в многоквартирном доме бывает непросто. Связано это с тем, что такой обогрев достаточно опасен для эксплуатации из-за высокой угрозы затопления нижних этажей.

Важно
Чтобы обойти все преграды, жильцы стараются проводить монтаж путём подключения системы к стоякам отопления. Это грубое нарушение законодательства, поэтому лучше всего получать официальное согласие и действовать в рамках, установленных СНиП.. Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети

Такое автономное отопление должно быть прописано в проектной документации

Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети. Такое автономное отопление должно быть прописано в проектной документации.

Официальное оформление занимает много времени и сил. Но полностью сделанное по нормам водяное отопление позволяет спокойно и без проблем пользоваться им на законных основаниях, даже продавать жильё без дополнительного сбора документов и разрешений.

Радиаторы и теплый пол

Правило №1
Если есть возможность заменить обычные радиаторы на теплый пол того же типа, используйте эту возможность по максимуму.

Только обратите внимание на словосочетание – ”есть возможность”. Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила

Это запрещено СНиП.

Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила. Это запрещено СНиП.

Придется делать либо инфракрасный, либо укладывать греющий кабель или маты.

Главных причин запрета всего две:

такой пол не разрешено врезать в центральную систему отопления

а еще его нельзя располагать над любыми жилыми помещениями, которые находятся ниже вас

Но если вы живете на первом этаже, и под вами никто не проживает и нет никаких электротехнических помещений, то тогда смело вперед. То же самое относится, если у вас частный дом.

Во всех этих случаях, водяные полы будет обыгрывать радиаторы по всем параметрам.

Во-первых, у такого подогрева гораздо лучше энергоэффективность

Это означает, что с его помощью можно обогреть большую площадь, затратив меньше энергии.

Во-вторых, теплый пол равномерно прогревает воздух во всем объеме помещения. А вот батареи обогревают воздух только поблизости от себя.

В третьих, когда не видно отопительных приборов, потому что их попросту нет, все комнаты выглядят гораздо эстетичнее и красивее

В четвертых, это облегченная уборка и отсутствие мешающих батарей, труб, отводов и т.п.

Ну а самое главное — это комфорт. Все радиаторы нагревают воздух сбоку и сверху от себя. При этом сам пол, в том числе под батареями, остается холодным.

С радиаторами вы будете перемещаться по холодному полу с температурой до 19 градусов, а ваша голова при этом будет расположена в зоне, где больше 25С. Назвать это комфортными условиями, ну никак нельзя.

Вы конечно же можете, что называется вжарить батареи на максимум, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках. Подробнее

При этом, про комфортный сон в таком помещении можете позабыть. Более того, даже днем находится в нем будет не совсем уютно.

во-первых, слишком жарко

во-вторых, воздух окажется пересушен

А вот когда нагрев поднимается снизу, от самого пола, то и для прогрева всего помещения температура требуется гораздо меньше. Это и доказывает его эффективность перед остальными источниками тепла одинакового типа.

Таким образом, можно подвести главный итог всему вышесказанному:

водяной теплый пол — лучше стандартных батарей отопления

нагревательные маты или кабель – эффективнее масляных радиаторных батарей

инфракрасный пол – лучше инфракрасных обогревателей

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

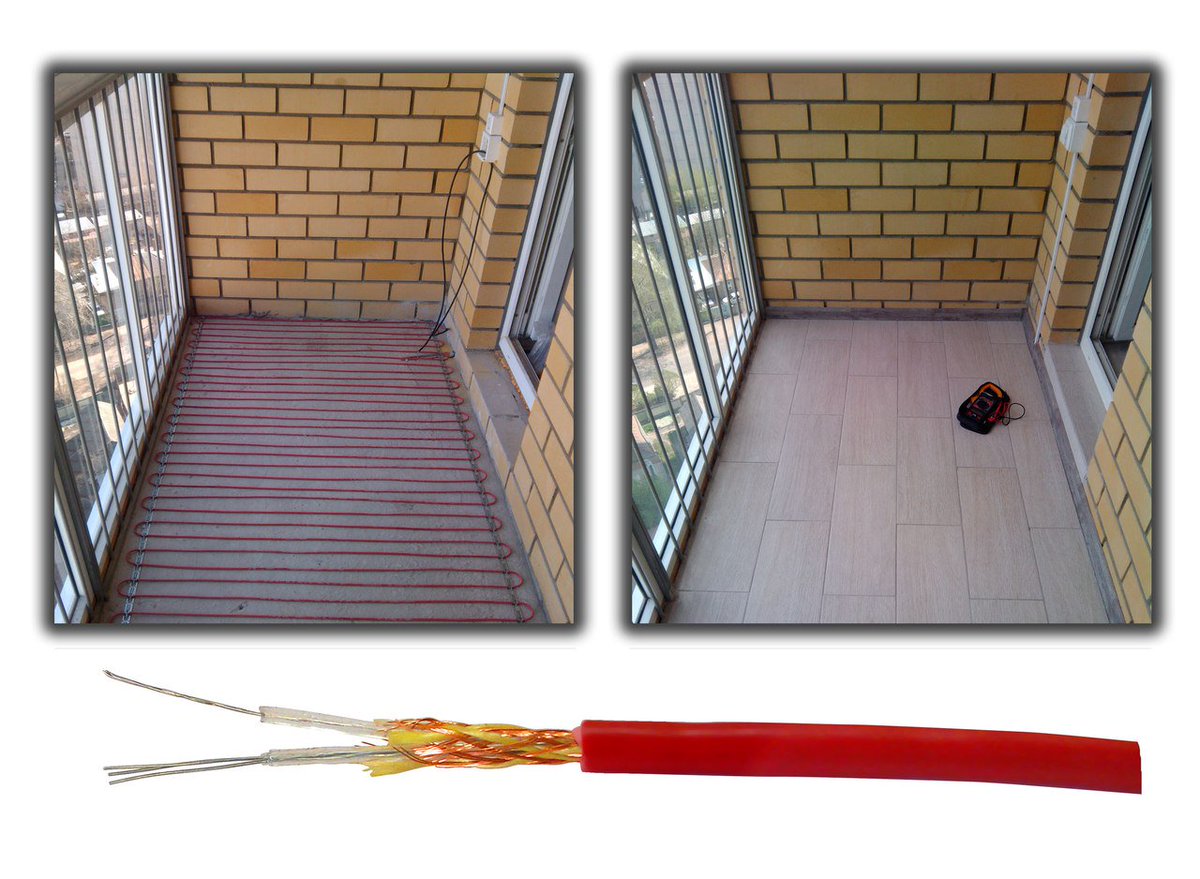

Тёплый пол с помощью отопительных кабелей

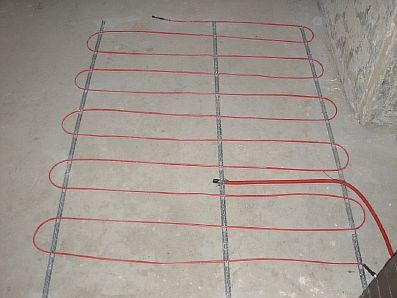

Укладка кабелей для отопления пола производится во время создания чернового выравнивания поверхности. Таким образом, можно сэкономить на высоте комнаты. Самым удобным и выгодным вариантом, является использование такой системы в квартирах, которые только получены хозяевами и там нету никакого ремонта.

Кабель вместе с закрывающей стяжкой и керамической плиткой, поднимет пол на высоту до восьми сантиметров. Выбрать систему отопления, следует, опираясь на этот параметр. Решите, готовы ли вы пожертвовать высотой комнаты и проложить такой провод.

Обогревающий кабель бывает двух видов:

1. С одной жилой.
2. Двухжильная конструкция кабеля.

Одна жила имеет меньший размер, соответственно получится сделать высоту всего напольного покрытия немного меньше. Но система должна быть закольцована и оба конца кабеля подключаются к терморегуляторному механизму.

Монтаж происходит несколько сложнее, из-за такой особенности. Следует рассчитать и продумать, как будет укладываться кабель по площади, чтобы суметь выйти концом на пульт управления.

Двухжильный кабель не нуждается в подключении конца к терморегулятору, так как он изначально закольцован. Достаточно проложить всю систему по площади, а на конце установить терморегулятор.

Единственное что следует продумать, это место установки регулятора. От него и будет зависеть расположения кабеля по площади пола. После установки и подключения к сети, следует произвести пробный запуск и убедится в исправности и работоспособности системы тёплого пола.

Следующее включение электрического тёплого пола на необходимую мощность проводится после укладки стяжки и керамической плитки. Как только бетонная смесь и клей полностью высохнут, можно включать систему и начинать обогревать помещение.

Инфракрасное отопление пола

Самым новым и эффективным способом отопления является инфракрасная электрическая плёнка. Он обладает высокой эффективностью, не пропускает собранное помещение тепло в прилегающие комнаты, не выделяет никакого вредного излучения.

https://youtube.com/watch?v=3lMEuuRt-zg

Конструкция состоит из плёнки на полимерной основе, которая разбита на квадраты с запаянными в них пластинами. На поверхность установлено большое количество пластин, которое подключаются к сети и нагреваются с помощью электричества.

Устанавливать такую систему под плитку возможно, но не рекомендуется. Поверхность плёнки не склеивается с плиточным клеем и необходимо использовать дополнительную прослойку. К примеру, для увеличения сцепления укладывают специальные сетки с ячейками мелкого размера, около трёх сантиметров.

Рекомендации и советы по выбору

Керамическая плитка довольно холодное покрытие пола и она нуждается в установке системы отопления пола. Единого варианта лучшей системы нету, следует учитывать все свои пожелания, потребности и возможности. Чтобы выбрать обогревательную схему для себя, следует подумать какие финансовые возможности вы имеете, специфику вашего помещения, возможно ли поднятие тёплого пола и прочие факторы.

Для создания тёплого пола в квартире, самым оптимальным вариантом будет использовать электрические схемы утепления. Наиболее распространёнными из них является кабельное и инфракрасное обогревание.

(Пока оценок нет, будь первым)

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.
