Как обвязать котел полипропиленовыми трубами

Что такое обвязка котла полипропиленом

Обвязка – соединение в единый функциональный комплекс теплотехнического оборудования, систем оборудования и ГВС, обеспечивающего передачу горячей воды к приборам отопления и водоразборным точкам. Грамотно выполненная схема позволяет равномерно распределить тепловые потоки для потребителей и обеспечить надежность работы всего оборудования, предохраняя его от перегрева и возможности создания аварийной ситуации. Перед выполнением монтажа теплового и насосного оборудования выполняют их расчет, только в этом случае схема будет работать правильно и эффективно, с рабочими параметрами и КПД.

Нужно понимать, что готовых типовых вариантов отопительных сетей не существует, эффективным может быть только индивидуальный проект. Тем не менее, для его выполнения применяют определенный стандартный набор типового оборудования. Огромным преимуществом использования полипропиленовых трубопроводов (PPR) является безграничные возможности создания контуров любой сложности. Хотя специалисты не должны злоупотреблять этим, поскольку, сложность затрудняет монтажные работы и, в конечном, счете, сокращает КПД теплосиловой установки.

Обвязка газового котла

Для выполнения обвязки котла полипропиленом можно использовать, как сварочную технологию, так и применение фитингов. Второй вариант менее популярный, так как даже при небольших «гидроударах» в точках установки, могут возникнуть утечки. И хотя PPR могут без проблем выдерживать теплоноситель отопления с Т до 95 С, существуют температурные ограничения, которые учитывают когда обвязываем котел.

Подключение газового топлива к котлоагрегату выполняют жестким, СНИиП требует применение только стальных трубопроводов с использованием паронитовой прокладки через стальной сгон или «американку».

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Труба PN 10

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

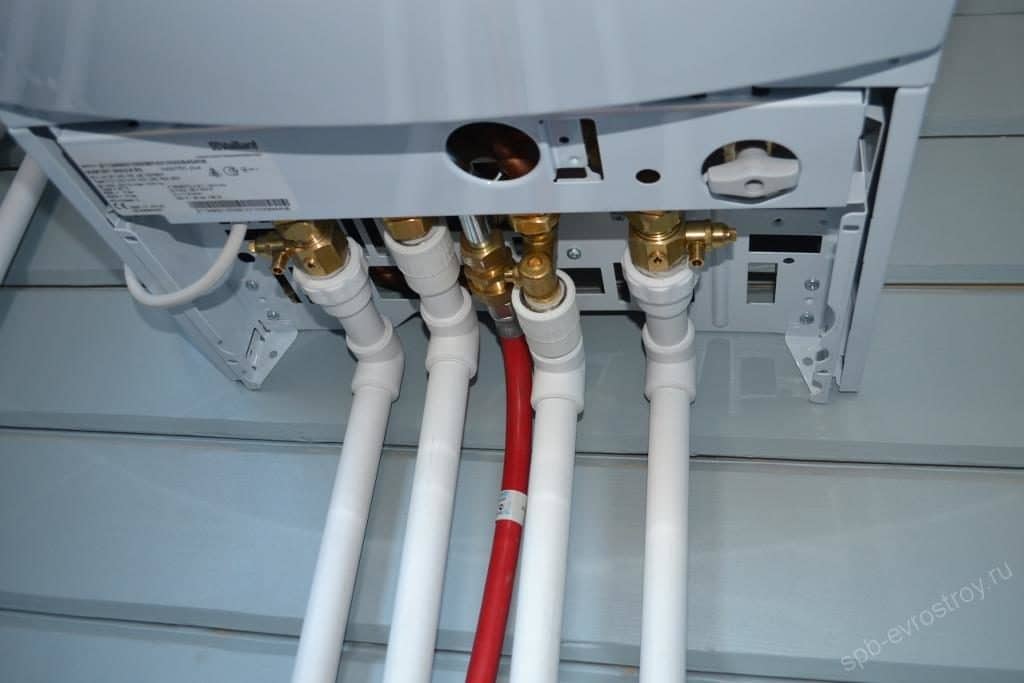

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

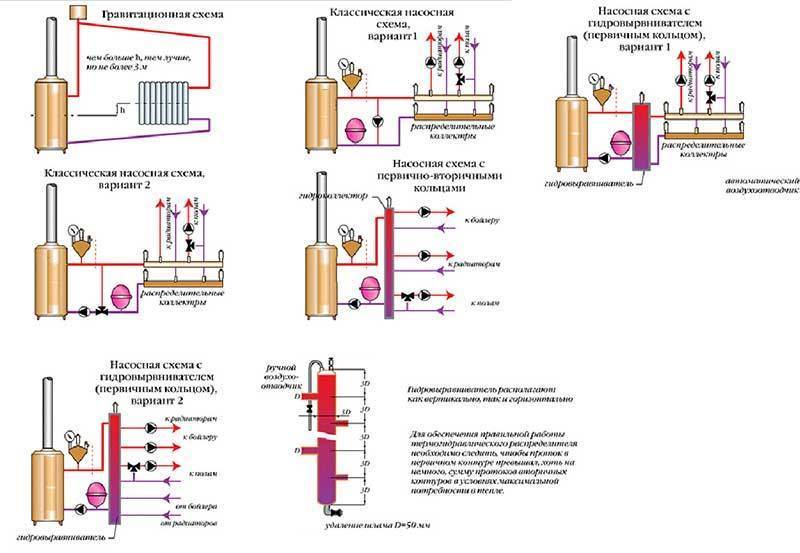

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Устройство контура из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором. В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

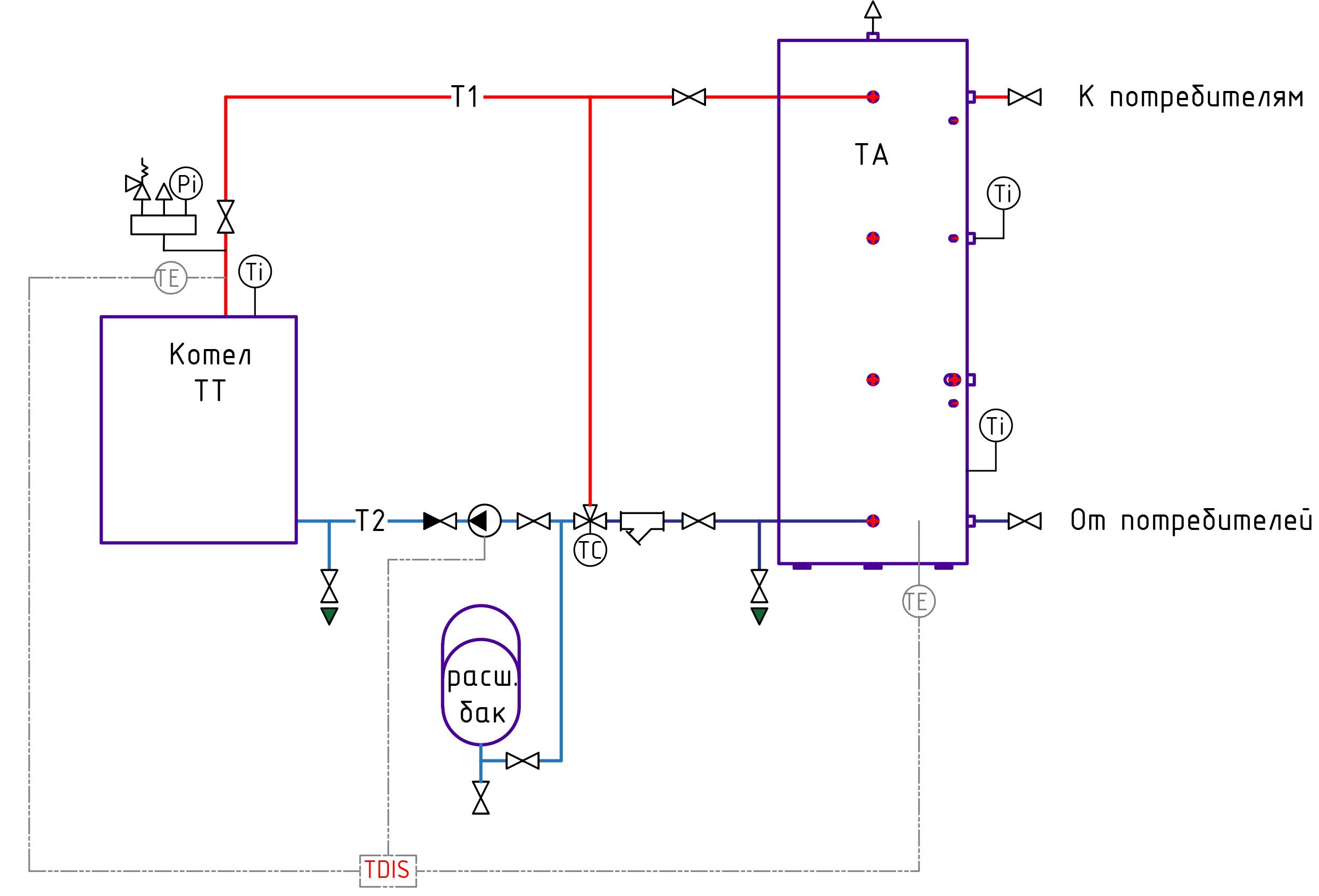

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Преимущества полипропиленовых труб и недостатки

В последнее время особую популярность на рынке строительных материалов получили PPR-трубы для отопления, которые обладают отличными рабочими параметрами.

Преимуществом их использования является тот факт, что установку можно выполнить самостоятельно в домашних условиях. Это обеспечит реальную экономию семейного бюджета.

Преимущества PPR-труб по сравнению со стальными:

• Продолжительный срок службы.
• Прочность, материал отличается твердостью и устойчивостью к износу абразивными частицами, которые со скоростью перемещаются в горячем тепловом носителе отопительного контура.
• Высокие теплоизоляционные качества PPR-труб для теплоснабжения, существенно снижающих теплопотери.
• Антикоррозийность, материал абсолютно не подвержен негативным коррозионным процессам.
• Доступная стоимость.
• Незначительный удельный вес.
• Повышенные звукоизоляционные качества. PPR-материал способен заглушать звуки движущейся воды.
• Морозоустойчивость, допустимый режим нахождения в помещении при температурах до – 15 С, при отсутствии постоянного теплоснабжения в доме, предназначенного для временного пребывания жильцов.
• Химическая устойчивость.
• Легкость и удобность монтажа.
• Защита от блуждающих токов, материал не проводит электричество.
• Гладкая поверхность нагрева препятствует накипеобразованию, трубы способны сохранять хорошую проходимость.
• Экологическая безопасность, трубы абсолютно безвредны для здоровья человека и окружающей среды.
• Отсутствие повышенных требований к эксплуатации и уходу.
• Высокий эстетичный вид, хорошо вписываются в любой интерьер помещения.

Недостатки полипропиленовых трубопроводных отопительных систем:

• Низкая температура плавления материала +160/170 С, что не позволяет их использовать в системах с высокотемпературным теплоносителем, при отсутствии систем автоматики и защиты в источниках нагрева.
• Они также являются пожароопасными.
• Сравнительно высокий коэффициент теплового расширения, который способен вызвать разрывы в соединительных узлах системы при пуске системы из холодного состояния.

Наиболее простым и эффективным вариантом разрешения проблемы, вызванной тепловым расширением труб, считается их армирование.

Имеется 2 ключевых метода армирования PPR-труб, которые подходят для систем отопления: с использованием алюминиевой фольги и стекловолокна. Первый вариант уменьшает линейное расширение в 2 раза, а второй – в 5 раз.

Преимущества полипропиленового варианта

Полипропилен широко используется для изготовления обвязки, что объясняется его весомыми преимуществами, такими как:

• Простота монтажа – для его выполнения нужен специальный паяльник и запас ключей.
• Скорость работ – разводка отопительной системы всего дома изготавливается за 1–7 дней.
• Устойчивость к нагреванию – обеспечивается слоем тепловолокна, создающего своеобразный каркас и защищающего трубу от расширения при прохождении теплоносителя.
• Минимальная теплопроводность, в результате которой тепло, подающееся от котла к радиатору, не теряется.
• Стойкость к отложениям – из-за гладкости внутренней поверхности труб, которая отвечает ещё и за быструю циркуляцию теплоносителя.
• Большой срок эксплуатации, который составляет 40 лет. Материал выдерживает давление до 25 атмосфер.

Простые формулы – для квартиры

Жители многоэтажных домов могут использовать достаточно простые способы расчетов, которые совершенно не подходят для частного дома. Самый простой расчет радиаторов отопления не блещет высокой точностью, однако он подойдет для квартир со стандартными потолками не выше 2.6 м. Учтите, что для каждой комнаты проводится отдельный расчет количества секций.

За основу берется утверждение, что на отопление квадратного метра комнаты нужно 100 Вт тепловой мощности радиатора. Соответственно, для того, чтобы вычислить количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Так, для комнаты площадью 25 м2 необходимо приобрести секции с совокупной мощностью 2500 Вт или 2,5 кВт. Производители всегда указывают теплоотдачу секций на упаковке, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16,6 секций

Также следует учесть возможные потери тепла в зависимости от расположения комнаты. Например, если это помещение, расположенное на углу здания, то тепловую мощность батарей можно смело увеличивать на 20 % (17 *1,2 = 20,4 секций), такое же количество секций понадобится и для комнаты с балконом. Учтите, что если вы намерены запрятать радиаторы в нишу или скрыть их за красивым экраном, то вы автоматически теряете до 20 % тепловой мощности, которую придется компенсировать количеством секций.

Выбор полипропиленовой трубы для обвязки котла

Выбор типа трубы зависит от ее назначения, а именно, от давления теплоносителя и его температуры:

• трубы PN10 – используют в системах холодного водоснабжения с температурой воды до +20 градусов, а также при устройстве теплых полов с температурой рабочей среды не выше 45 градусов; это тонкостенный вариант труб, выдерживающий давление в пределах 1 МПа;
• трубы PN16 – применяют при разводке трубопровода холодного водоснабжения с повышенным давлением в системе, а также в трубопроводах центрального отопления с пониженным давлением в системе;
• трубы PN20 – универсальные изделия, применяемые как для холодного, так и для горячего водоснабжения (с температурой в системе до +80 градусов); выдерживают номинальное давление в 2 МПа;
• трубы PN25 – изделия, укрепленные армированием алюминиевой фольгой и применяемые при устройстве водопроводов подачи горячей и холодной воды с номинальным давлением до 2,5 Мпа.

Если у вас жидкотопливный котел, вам пригодится статья об универсальных горелках на жидком топливе.

Пропиленовые трубы имеют различную структуру:

Армирование сплошным листом алюминия и перфорированным листом алюминия. Он наносится на внешнюю поверхность трубы.

• Алюминиевое армирование находится между внутренним и внешним слоем полипропилена.
• Армирование стекловолокном также производится между слоями полипропилена.
• Армирование композитом – это смесь полипропилена со стекловолокном.

Самым подходящим видом полипропилена для отопления являются трубы с композитным армированием.

Какая схема обвязки двухконтурных котлов?

Планируем устанавливать в доме двухконтурный газовый котел. Какие бывают схемы, как выбрать? Влияет ли на схему то, что газовый котел турбированный или дымоходный? Что влияет на выбор схемы?

Схема подключения для всех типов двухконтурных котлов одинакова, так как и у турбированного, и у дымоходного котла расположение патрубков для подключения котла к системам отопления, водоснабжения и к газу одинаковое.

До начала подключения нужно обязательно смонтировать фильтр для грубой очистки. Это позволит избежать попадания мусора в котел. На обратку котла следует установить отсекающий кран, необходимый для того, чтобы исключить необходимость завоздушивания теплоносителя в отопительной системе. Кран надо монтировать на разъемном соединении, чтобы можно было его снять при необходимости.

На выбор схемы влияет этажность дома и количество площади, которую требуется отапливать. Наиболее простая схема – однотрубная или ленинградка, используемая для одноэтажного дома.

Вот как выглядит такая схема:

Цифрами с 1 по 9 обозначены шаровые краны, установленные в системе холодного (1), и горячего (2) водоснабжения, на подающей (3) и обратной (4) трубе отопления, для слива теплоносителя (5 и 6), на обратке теплоснабжения (8 и 9). Остальными цифрами обозначен сгон (10), магнитный фильтр (11) и газовый фильтр (12).

Более сложная схема – двухтрубная, когда котел будет греть или теплоноситель, или горячую воду , но не в коем случае не одновременно Она используется для двухэтажных домов с большим числом комнат. От котла нагретая вода или теплоноситель направляется в подающий трубопровод, который должен располагаться на чердаке или в подающие тепло стояки, причем на каждом радиаторе устанавливаются перемычка и регулировочный дроссель. По нижнему трубопроводу, служащему для отвода теплоносителя, он возвращается к котлу.

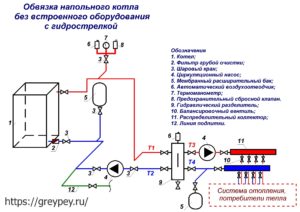

Схема обвязки напольного газового котла

Принцип обвязки напольного газового котла мало отличается от схемы подключения настенного теплогенератора, изменяются диаметры трубопроводов. Чаще всего схема усложняется. Котлы имеют более высокую тепловую мощность, к ним часто подключают бойлеры косвенного нагрева, комплексы напольного отопления, калориферы приточной вентиляции.

При многокомпонентной системе лучшим решением является внедрение в схему гидравлического разделителя, коллекторной группы. Гидрострелка разделяет потоки теплоносителя, успешно балансирует между собой элементы системы с разными режимами работы и температурой.

Распределительные коллекторы с балансировочными вентилями улучшают возможности регулирования и балансировки ветвей.

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

• Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
• Закрепляются отопительные приборы в каждом помещении.
• Намечаются точки установки фитингов и запорных вентилей.
• Выполняется подключение циркуляционного насоса.
• Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
• Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

• Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
• При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
• На паяльнике закрепляются насадки нужного диаметра.
• Два соединяемых элемента нагреваются.
• Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Полипропиленовые трубы — это новые возможности

Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.

Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.

Источник

https://youtube.com/watch?v=V0khsflZMGg

Как добиться естественной циркуляции?

Если схема обвязки твердотопливного котла с циркуляционным насосом может быть практически любой (с нижним, верхним, диагональным подключением радиаторов, однотрубной или двухтрубной), то для обеспечения естественной циркуляции необходимо соблюсти некоторые правила:

• Пропускной диаметр трубы должен быть в идеале не менее 38 мм или полтора дюйма. Для сравнения – в системах центрального отопления используется стальная труба с внутренним диаметров 16-20 мм
• Котел должен находиться в самой нижней точке, расширительный бак – в самой высокой
• Весь трубопровод должен быть смонтирован под уклоном 5 мм на 1 погонный метр трубы. То есть, перепад уровня между началом и концом десятиметрового отрезка трубы должен составить не менее 5 см
• Радиаторы отопления нельзя монтировать на переходные сгоны с понижением пропускного диаметра

Множество фото и видеоматериала по обвязке твердотопливных котлов с естественной циркуляцией можно найти в сети Интернет, но мы спешим предостеречь вас от попыток выполнить эту работу самостоятельно. В случае отсутствия или затрудненной циркуляции в системе отопительный агрегат будет перегреваться, КПД его будет низким, а расходы на топливо – высокими. Еще опаснее отсутствие нормальной тяги в дымоходе. Наши специалисты осуществят монтаж котла и его обвязку для обеспечения высоких эксплуатационных свойств системы.

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Преимущества труб из полипропилена

Монтаж отопления из полипропиленовых труб считается одним из наиболее дешевых способов обустройства системы, так как цена работы и материалов вполне доступны. Полипропилен также не уступает, а порой и превосходит по качеству другие материалы. Срок службы труб практически любого класса составляет 50 лет, при условии использования в стандартных (по ГОСТу) условиях.

Преимущества:

1. Небольшой вес. Облегчает проведение работ, а также снижает нагрузку на несущие конструкции.
2. Долговечность.
3. Гладкие стенки не позволяют образовываться засорам.
4. Стоимость — одна из самых низких среди систем отопления.
5. Эластичность — не лопнет при замерзании воды внутри.
6. Стойкость к высоким температурам, что и позволяет использовать их в ряде отопительных систем.
7. Отсутствие блуждающих токов.
8. Простота установки. Стоимость оборудования для сварки (пайки) довольно низкая.
9. Звукоизоляция. Не слышно гидроударов и движения воды.
10. Низкая теплопроводность. Позволяет обходиться без утеплителя.
11. Эстетичность. Выглядят аккуратно.

Из минусов можно отметить упругость: в отличие от труб из сшитого полиэтилена, такие нельзя согнуть, угол сгиба возможен только в рамках существующих фитингов.

Еще одной особенностью является большое линейное расширение, что затрудняет использование в закрытых вариантах, то есть в стенах, а также обуславливает необходимость использования компенсаторов в открытых. Простыми словами: при нагревании трубы расширяются, что может привести как к деформации материала стен, так и к заломам самой трубы.
