Теплый пол в бассейне на обходных дорожках и чаше: монтаж своими руками

Виды

Для обогрева уличных покрытий используют различные системы обогрева. Каждая модель оборудования отличается способом укладки и техническими характеристиками.

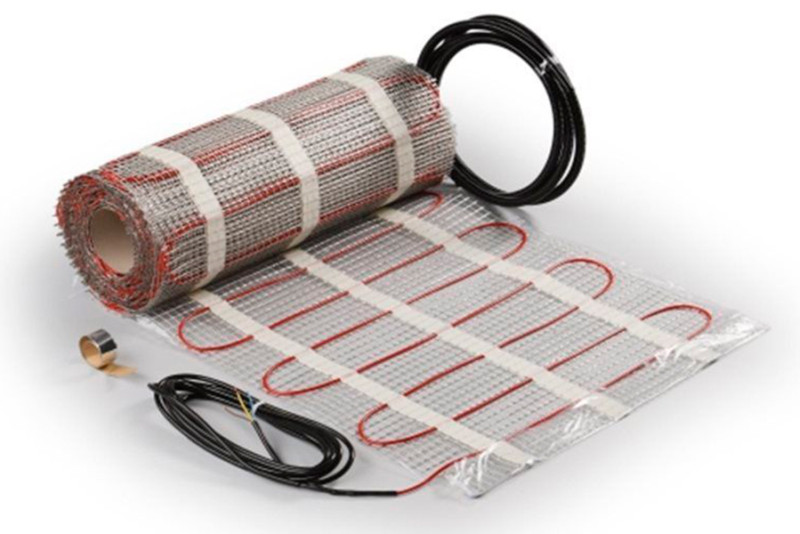

Электрический нагревательный мат

Такое устройство представляет собой греющий кабель, закрепленный на армирующей сетке. Рабочий процесс оборудования осуществляется за счет подачи электрического тока к элементу нагрева. При этом кабель генерирует тепло, которое задерживается на покрытии.

Область применения электрической системы довольно широкая. С помощью кабеля обогревают небольшие площади возле жилых и общественных зданий. Также укладку системы успешно производят на ступеньках, выходящих на улицу. Монтаж оборудования рекомендуется производить на начальном этапе обустройства территории.

Электрический нагревательный мат – один из вариантов теплого пола на улице

Теплый пол с саморегулирующимся кабелем

Такое устройство, нагревательным элементом которого является электрический кабель, имеющий параллельную конструкцию. Система способна самостоятельно изменять мощность в зависимости от температурного режима окружающей среды. За счет такой особенности происходит значительная экономия электрической энергии, а поверхность пола прогревается равномерно.

Водяной пол

Прогрев поверхности при применении устройства такого типа происходит с помощью теплоносителя в трубопроводе. Функционирует оборудование от котла. Основным преимуществом использования системы считается экономичность использования и высокая эффективность. При этом монтаж водяного контура можно проводить на достаточно больших территориях. К недостаткам часто относят высокую стоимость на установку всего оборудования.

Подготовка основания под укладку и заливку тёплого пола

Основание очищают, заделывают трещины и сколы. После этого можно укладывать гидроизоляцию и утеплитель

Прежде чем приступить к монтажу труб обогрева, нужно привести в порядок состояние основания пола:

Перекрытие очищают от мусора и грязи. Обнаруженные щели и трещины заделывают цементным раствором.
Чтобы не греть нижерасположенное помещение, на основание укладывают утеплитель. Достаточно уложить один слой из полимерных листов.
По всей площади пола расстилают полиэтиленовую плёнку, которая будет служить в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
Необходимость укладки демпферной ленты объясняется тем, что она исполняет роль компенсатора расширения нагретой бетонной стяжки. То есть при нагреве зазоры между стяжкой и стенами могут уменьшиться на 0,5-0,7 мм в зависимости от величины площади пола. Демпферная лента обеспечивает герметичность зазоров. Ленту приобретают в готовом виде в торговой сети. Демпферную ленту делают толщиной от 5 до 8 мм. Высота ленты бывает от 100 до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.

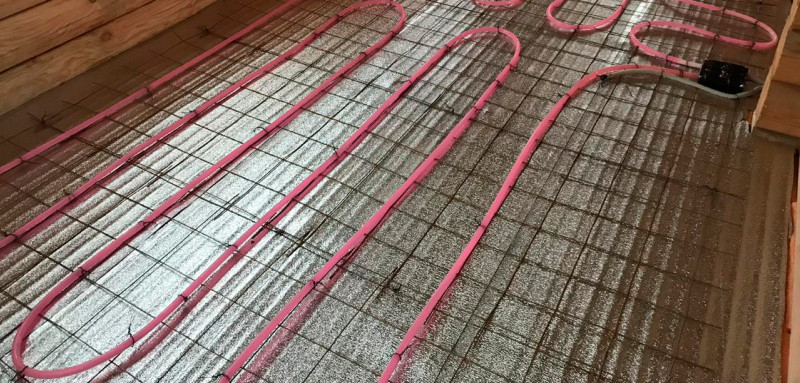

На подготовленную поверхность помещают металлическую или пластиковую арматурную сетку. Монтажная сетка является основой крепления трубопроводов.
Крепят трубы нейлоновыми хомутами к арматурной сетке.
В деревянных перекрытиях трубы кладут в специальные прорезанные каналы. Затем всю поверхность покрывают распределительными алюминиевыми листами.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

бетонные;
легкие;
тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котла	Технические параметры
Газовый	Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.
Электрический	Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.
Твердотопливный	Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Газовые

По условиям эксплуатации они являются самыми экономичными.

Большая мощность (115 кВт) позволяет обогревать объемные стационарные бассейны. Для горения используется природный газ или пропан. Позволяют осуществлять быстрый нагрев воды в бассейне и легко поддерживают постоянную температуру.

Газовые нагреватели, по сравнению с дровяными, практически не требуют особого ухода. Это и понятно – газ, сгорая, не оставляет за собой ни золы, ни пепла, ни сажи. Но при пользовании газовым водонагревателем возникают проблемы другого порядка.

Установка газового котла требует не только специальных навыков, но и разрешения газовой службы. Поэтому вопросы газоснабжения, газопровода и монтажа газового оборудования требуют вмешательства специалистов-профессионалов.

Принцип работы газового нагревателя прост – газ, сгорая в камере сгорания, выделяет тепло, которое нагревает воду. При правильном монтаже и своевременным обслуживанием газовые водонагреватели могут бесперебойно работать около шести лет.

Примите во внимание: при установке газового оборудования рекомендуется пользоваться только услугами специалистов Горгаза.

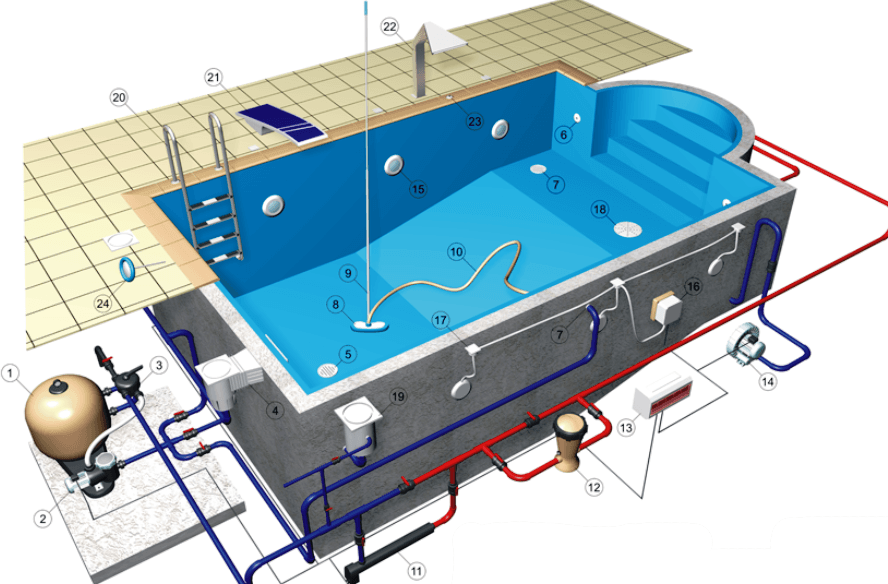

Монтаж тёплого пола в бассейне

Монтировать в бассейне можно электрические и водяные тёплые полы. Выбирать модель обогрева нужно еще при планировке сооружения, чтобы предусмотреть все нюансы отопительной системы.

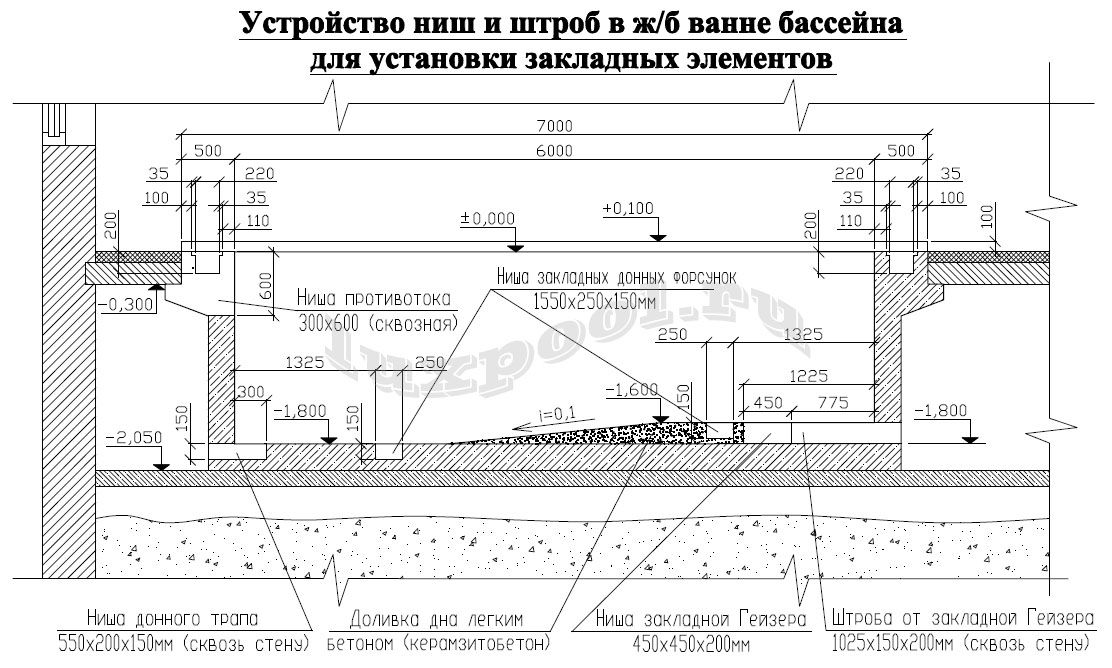

Установка греющего пола под чашей

Монтаж начинается с выставления маячков для заливки первого слоя бетона.

В центре устанавливается уровень, ориентируясь на который выкладываются бетонные заготовки, на них монтируется металлический профиль.

По установленным маячкам возводится бетонная стяжка.

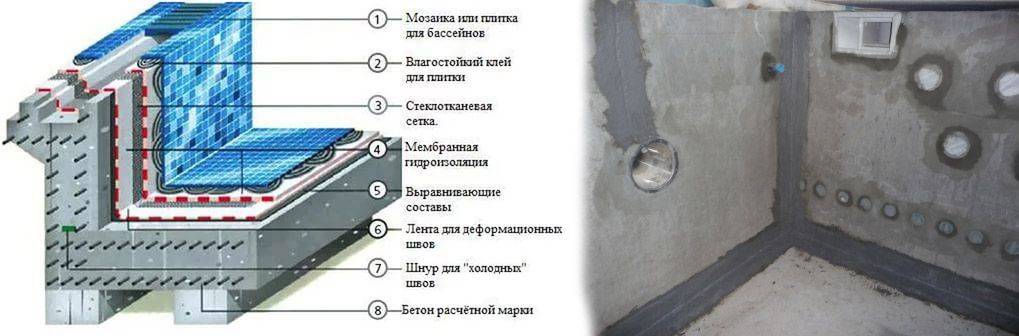

После высыхания бетона производится утепление основания чаши бассейна, на него укладывается пенополистирол. Он крепится на специальный клей.

Монтируется трубопровод, который фиксируется крепежами к пенополистиролу. Рекомендовано использовать сшитые трубы из полиэтилена с антидиффузным слоем.

Заливается второй слой бетонной стяжки по маякам, которые были установлены предварительно.

Когда бетон высохнет, его следует выровнять. Можно использовать машинку для выравнивания.

Завершающим этапом укладывается керамическая плитка, которая будет служить дном бассейна.

Чтобы пол работал, его нужно подключить к устройству подогрева воды или к системе отопления дома. Мощность котла следует выбирать с учётом требуемой температуры. Вода, проходя через тэн, нагревается и подаётся в бассейн.

При использовании общедомового котла, или если источником является центральное отопление, требуется обустройство коллектора, так как в них температура превышает необходимую для пола.

Монтаж тёплого пола на дорожках

Процесс сооружение водяного тёплого пола на обходных дорожках в бассейне, такой же, как и укладка его в других помещениях:

Основание пола должно быть ровным, на него укладывается гидро и теплоизоляционный материал с отражающей поверхностью, которая направлена наверх.

На утеплитель укладывается монтажная сетке, она улучшит сцепление стяжки, и к ней будет крепиться трубопровод.
Монтируются трубы по запланированной схеме. Они фиксируются к сетке хомутами.

Подключается трубопровод к источнику питания. Это может быть автономный Тэн, который настроен на температуру пола. Возможно подпитывание от общей домашней котельной, через насосно-распределительную группу, она обеспечит подачу теплоносителя в пол нужного градуса.

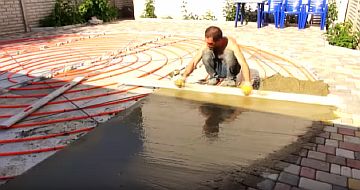

Заливается бетонная стяжка, делается это только после проверки системы на течь.

Когда бетон подсохнет, укладывается керамическая плитка.

Есть вариант упрощённого монтажа кабельного пола на уже готовую стяжку. Для этого в стяжке делаются штробы под провод и датчик температуры, согласно запланированной схеме.

Кабель берётся в силиконовой оболочке, он размещается в штробах и фиксируется скотчем. Провод подсоединяется к установленному терморегулятору. От регулятора протягивается датчик, он так же располагается в проделанной штробе. Затем поверхность шпаклюется или заливается плиточным клеем. Поверх монтируется плитка.

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

Длина и ширина комнаты.
Требуемая температура в жилых помещениях.
Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
Параметры укладки труб и расстояние между трубами теплого пола.
Вид напольного покрытия.
Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
Толщина гидроизоляционного слоя.
Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: «Расчет мощности теплого пола: что следует знать»).
Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.

Правильный расчет отопительной системы – задача трудная, но вполне осуществимая при пошаговом подходе

Учесть абсолютно все нюансы при монтаже теплого пола проблематично, потому стоит уделять внимание самым главным характеристикам, а именно длине труб и объему воды в них. Кроме того, стоит помнить, что даже незначительное превышение длины контура в 100 м может серьезно навредить системе и выдать на выходе далеко не ту температуру, которая ожидается

Двухконтурная модель, в свою очередь, будет гораздо эффективнее, что позволит отапливать дом без больших хлопот и с меньшим потреблением ресурсов.

Прокладка труб обогрева под покрытием пола считается одним из лучших вариантов отопления дома или квартиры. Они потребляют меньше ресурсов для поддержания указанной температуры в комнате, превышают стандартные настенные радиаторы по уровню надежности, равномерно распределяют тепло в помещении, а не создают отдельные «холодные» и «горячие» зоны.

Длина контура водяного теплого пола — важнейший параметр, который необходимо определить до начала монтажных работ. От него зависит будущая мощность системы, уровень нагрева, выбор комплектующих и конструктивных узлов.

Выбираем тип

Существует три варианта конструкции теплого пола:

водяной, представляющий собой трубопровод с циркулирующим теплоносителем;

электрический, реализованный с помощью греющего (резистивного) кабеля;

инфракрасный, представляющий собой систему карбоновых излучателей, ламинированных с обеих сторон прочной лавсановой пленкой.

Электрические типы теплого пола обладают серьезным недостатком — они расходуют электроэнергию в больших количествах.

Существует два типа конструкции:

резистивный кабель, уложенный в определенной конфигурации на стеклосетку;

нагревательные маты, которые продаются в рулонах. Это тот же кабель, но заранее распределенный по ширине рулона в виде зигзагов.

Использование электрических систем считается более простым вариантом обогрева, поскольку резистивный кабель сам вырабатывает тепловую энергию. В этом его отличие от водяных систем, нуждающихся в присутствии заранее нагретого теплоносителя. Без него водяной теплый пол становится бесполезным трубопроводом.

Пленочные (инфракрасные) теплые полы можно использовать только в комнатах отдыха и предбанниках.

Применение подобных систем во влажных помещениях запрещено в сети встречаются утверждения, что пленку можно помещать в бетонную стяжку, или использовать во влажных помещениях при условии качественной гидроизоляции.

Однако, большинство производителей прямо указывает на невозможность такого способа применения.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Большинство специалистов считает, что для бани годится только один вариант — водяной теплый пол. Все электрические конструкции, уложенные в стяжку или под финишное покрытие, опасны в плане поражения электротоком.

Баня относится к категории влажных (и частично мокрых) помещений, где использование подобных методов подогрева может создать серьезную опасность для пользователей. С некоторыми оговорками электрические или инфракрасные теплые полы могут быть использованы в комнатах отдыха, где нет источников воды и не установлены купели, отсутствуют бассейны и т. п.

При этом, для помывочных отделений допускается только монтаж водяных систем. Поскольку совместное использование электрического и водяного теплого пола нецелесообразно, обычно выбирают один, безопасный и практичный вариант — водяной теплый пол.

Особенности конструкции водяного

Водяной теплый пол — это трубопровод с теплоносителем, распределенный по всей площади помещения. Трубы укладывают на черновой пол, используя определенную геометрическую схему. Она нужна для равномерного обогрева всех точек поверхности.

Используют гибкую полиэтиленовую трубку диаметром 16-22 мм, которую выбирают в зависимости от размеров помещения. Трубку подключают к устройству распределения и регулировки режима работы — коллекторной группе с циркуляционным насосом и узлом смешивания.

Теплоноситель поступает в трубу, проходит цикл циркуляции и возвращается по обратной линии на подогрев. Температура в конечных точках трубопровода заметно отличается, что можно считать недостатком водяных систем подогрева.

Если помещение большое, используется не один длинный трубопровод, а несколько одинаковых отрезков, называемых петлями. Этот прием позволяет уменьшить падение температуры теплоносителя, выровнять степень нагрева поверхности пола и уменьшить нагрузку на котел.

Особенностью теплого пола является низкотемпературный режим функционирования. Для жилых помещений стандартным режимом нагрева считается диапазон 40-45 °С, но для бани степень нагрева можно немного увеличить.

Преимущества водяного

Водяной теплый пол — система обогрева, имеющая важные преимущества:

безопасность. В качестве источника тепловой энергии используется теплоноситель, риск электрического пробоя полностью отсутствует;
возможность тонкой регулировки температуры. Электрический теплый пол настраивается ступенчато, а режим нагрева водяных систем можно изменять буквально на 1 градус;
высокая тепловая инерция. После отключения поверхность пола остывает не сразу.

Примечательно, что тепловую инерцию обычно относят к недостаткам теплого пола. Однако, если речь идет о бане, недостаток превращается в достоинство — остаточная тепловая энергия позволяет полу просохнуть и продлить срок службы строительных конструкций, деревянных элементов обустройства.

Как выполнить монтаж системы?

Два способа монтажа теплого пола с водяным трубопроводом одинаково популярны, хотя имеют существенные различия. Теплый пол может быть настильный или бетонный, но всегда с использованием утеплителя под укладываемый трубопровод.

Такое обустройство необходимо для направления потока тепла кверху без подогрева основания. Традиционно используется пенофол или пеноплекс – теплоизолятор, работающий даже во влажной среде. Пенофол дополнительно имеет слой фольги для отражения тепла наверх, в жилое пространство. Оба материала прочны, долговечны и стоят относительно недорого.

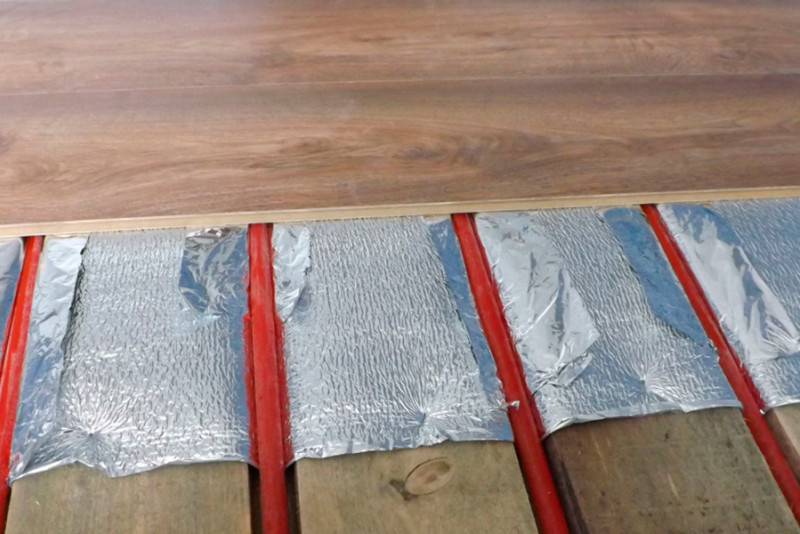

Настил теплого пола

Теплый пол, одноконтурный или с несколькими контурами, укладывается на теплоизоляционный настил из пеноплекса или пенофола. Поверх трубопровода устанавливается покрытие. Последовательность выполнения действий:

Черновая стяжка;
Утепление материалом с магистральными пазами;
Обустройство магистрали и опрессовка;
Укрытие подложкой из полистирола или полиэтилена (вспененного);
Отделка ламинатом или его аналогами с отличной теплопроводностью.

Монтаж теплого пола с бетонной стяжкой

Последовательность работ при обустройстве стяжки из бетона следующая:

Стяжка из бетона тонким слоем;
Утепление изоляционными материалами;
Слой гидроизоляции;
Укладывается контур водяного пола;
Фиксация сетки (10*10см) с целью дополнительного армирования;
Заливка бетонного раствора;
Финишная отделка.

Преимущества и недостатки зимнего бассейна

Когда принимается решение о строительстве объекта с нуля или совершенствовании имеющейся чаши для эксплуатации в холодный период года, необходимо взвесить все за и против. Это позволит понять, стоит ли полученный результат всех затрат. Преимущества бассейна зимой под открытым небом:

вид отдыха на даче;
возможность закаливания, улучшения состояния здоровья, подогрев исключает промерзание;
сохранение бодрости: в случае усталости или сонливости плаванье в бассейне с подогревом позволяет поддерживать мышцы в тонусе;
возможность сохранения тела в форме, если важно не терять навыки плавания, постоянно тренироваться.

Но все же необходимо учитывать, что условия окружающей среды совершенно иные, чем летом, что оказывает свое влияние. Недостатки содержания чаши с водой, которая постоянно подогревается:

дополнительные затраты на строительство или обслуживание;
уменьшение площади участка на даче (этот фактор имеет вес, если сооружения ранее не было, планируется его строительство для эксплуатации зимой);
увеличение размера коммунальных платежей.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

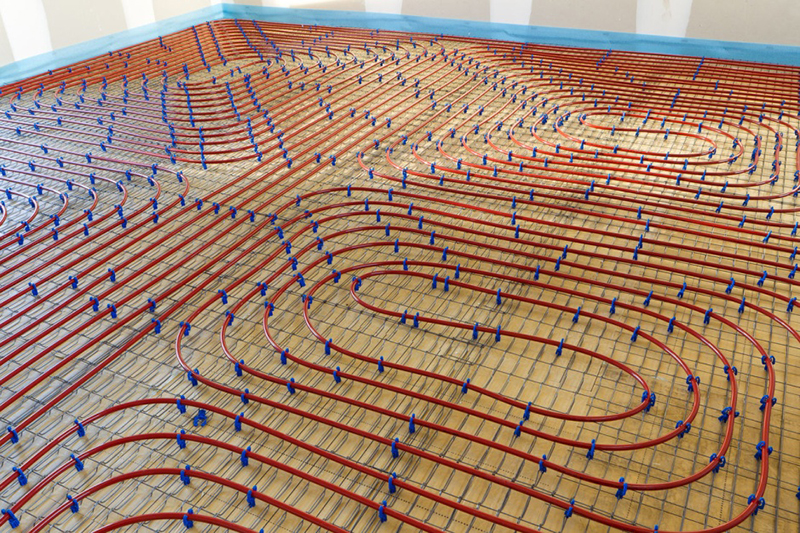

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
