Комбинированный котел газ дрова

Виды котлов

Для начала скажем о том, что котлы классифицируют по количеству контуров – с одним или двумя. А двухконтурные подразделяются на модели с одним или двумя теплообменниками. Первые выполняют только функцию отопления помещения, а вторые используются ещё и для подогрева воды. При этом если теплообменник один, то приоритет отдаётся нагреву холодной воды и, соответственно, температура воды в системе отопления падает. При наличии двух контуров этой проблемы не возникает, т.к. процессы нагрева воды для отопления и мытья происходят независимо друг от друга.

По типу управления котлы бывают электронными – позволяют максимально чётко и достоверно контролировать различные параметры и электромеханическими – в случае форс-мажора, например, отключения света, легко переводятся на ручное управление.

Работать котлы могут как на одном, так на двух, трёх и более видах топлива. Первые называются специализированные, а вторые – комбинированные, о которых мы и поговорим подробно в этой статье. Но прежде отметим, что существуют различные вариации в сочетании энергоносителей, наш же разговор будет посвящён только наиболее популярным на рынке комбинациям.

Общий вид отопления с двухконтурным котлом

Типы универсальных котлов

Прежде чем рассматривать недостатки комбинированных отопительных котлов, необходимо ознакомиться с их основными типами. В большинстве случаев, они подразделяются по видам используемых энергоресурсов:

• нефтепродукты и природный газ;
• жидкое, твердое и газообразное топливо;
• солярка, электричество и природный газ;
• природный газ, твердое топливо, нефтепродукты, электроэнергия.

Как видите, промышленность предлагает модели, позволяющие заменять один вид топлива другим без каких-либо дополнительных усилий, что значительно упрощает их эксплуатацию. Но давайте рассмотрим, насколько это весьма сомнительное достоинство перекрывает возникающие дополнительные расходы, связанные как с приобретением отопительной установки, так и поддержкой комфортной температуры в комнатах.

Котлы газ – электричество

Ситуация с ними почти такая же, как и с твердотопливными устройствами. Обычно такие комбинированные котлы отопления нагревают воду путем сжигания газа. Дополнительный источник тепла используется только тогда, когда исчезает давление или газ в газопроводе  или же завершается пропан в баллоне.

Такие установки завоевали большую популярность из-за:

1. Компактных размеров. Наличие ТЭН и автоматики для его регулирования не сильно увеличивает габариты устройства. По этой причине этот вид является единственным, который имеет модификации настенного исполнения, хотя многие такие котлы являются напольными.
2. Возможность установки на кухне. Чтобы установить все остальные виды, нужно организовать котельную в отдельном помещении дачи или дома.
3. Удобное пользование. Как газ, так и электричество находятся под полным контролем автоматики. Хозяину дачи или частного дома остается только настроить рабочие режимы и наслаждаться теплом. Никаких дров, пеллет, брикетов или дизельного топлива подвозить не нужно.
4. Отсутствие необходимости в покупке мембранного бака, циркуляционного насоса и других важных узлов обвязки. Эти элементы часто являются составными конструкции.

Стоит добавить, что принцип использования электрических нагревательных элементов в этих и вышеописанных агрегатах встречается во всех других типах комбинированных котлов с ТЭН. То есть ТЭН являются только вспомогательной частью.

Технические особенности конструкции

В комбинированных отопительных котлах используют четыре вида топлива:

• газ;
• электричество;
• твердые энергоносители (уголь, дрова);
• жидкое топливо (мазут, отработанные моторные масла).

Контурность

Различают следующие виды комбинированных отопительных агрегатов: одноконтурные и двухконтурные.

Первые имеют ограниченную функциональность – обеспечивают отопление дома, а двухконтурные еще и подогревают воду.

Поскольку универсальные котлы выполняются из чугуна, они достаточно массивны, поэтому имеют только напольную конструкцию. Чугун обладает высокой антикоррозийной устойчивостью, что актуально, если сжигается жидкое топливо.

Бак

В конструкцию определенных моделей входит бак для горячей воды. Некоторые двухконтурные приборы не снабжены емкостью, тогда их подсоединяют к резервуару, который устанавливают поблизости от агрегата.

Почти все отопительные агрегаты управляются автоматически. Это очень удобно, поскольку можно произвольно выбрать программу, регулировать параметры и осуществлять контроль работы оборудования.

Чтобы обеспечить теплое водоснабжение, комбинированные двухконтурные котлы включают в себя теплообменный узел, для которого характерна повышенная производительность — каждый час до 250 литров воды! Предусмотрена возможность монтажа бойлера. Двухконтурный водонагреватель имеет несколько выходов. Это позволит сделать дома теплые полы и производить обогрев с помощью радиаторов.

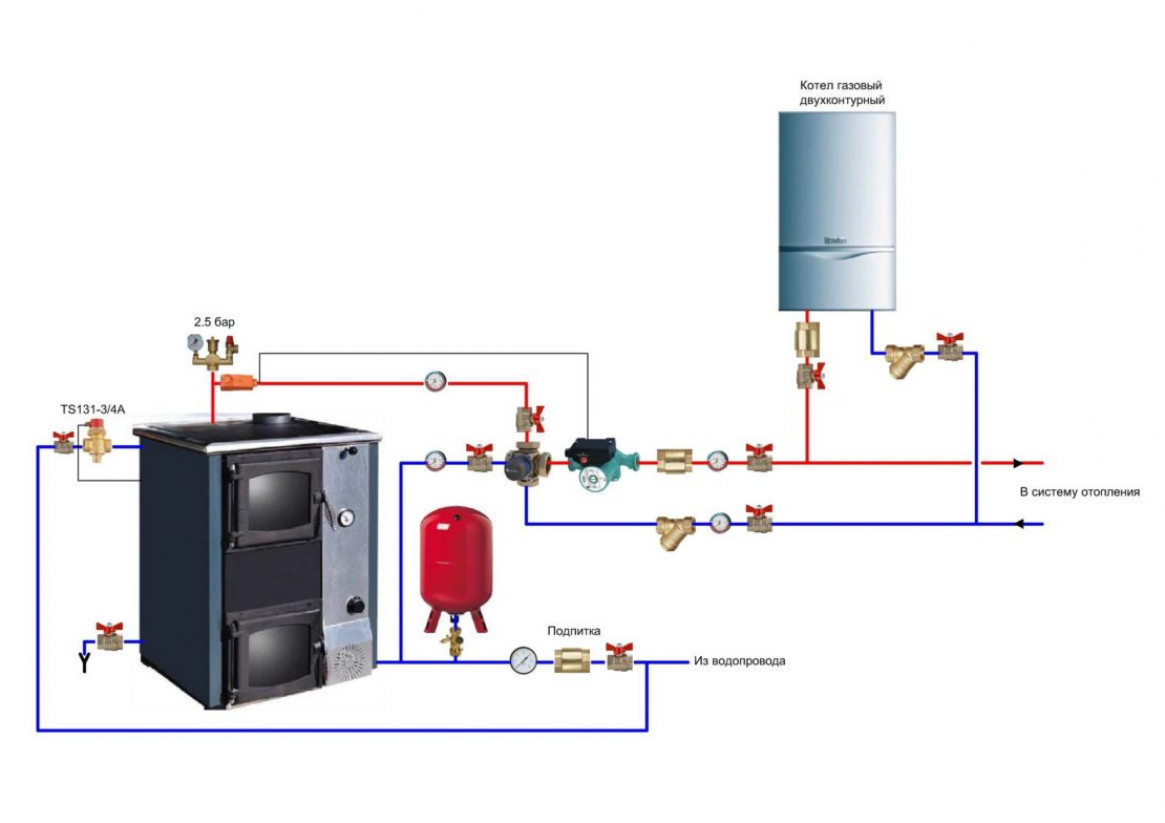

Примеры комбинированных отопительных систем

Практичная совмещенная система отопления работает с разными типами агрегатов. Иногда в сеть встраивается несколько отопительных контуров, также встречаются магистрали, где на один контур подключается несколько типов приборов нагрева. Рассмотрим самые востребованные варианты совмещения агрегатов.

Отопление конвекционного и внутрипольного типа

В этом случае обогрев подается в контур теплого пола и радиаторную сеть.

Реализуется магистраль следующим образом:

• Теплые полы запитываются теплоносителем из обратного трубопровода от радиаторной сети. В этом случае применяется газовый котел, система становится энергозависимой.
• Контур теплого пола присоединен независимо от радиаторной сети через трехходовой смеситель. Теплоноситель транспортируется принудительно, для чего подключается циркуляционный насос. Котел может быть любым, контуры работают независимо друг от друга.

Плюс системы в рациональном расходовании тепла и плавном нагреве всей площади, но если не работает радиаторная сеть, теплые полы не прогреют помещение до нужного уровня.

Дизельное топливо и газ

Применение универсального котла имеет только один минус – при переходе с одного типа энергоносителя на другой меняется горелка.

Совет! Если в ближайшем будущем в зону проживания планируется подвести газовую магистраль, то такая схема комбинированного отопления является самой удачной. Пока нет магистрального топлива, допустимо пользоваться жидким топливом, после подключения – газом.

Котел электрический и твердотопливный

К одной сети подключается два котла, работающих по очереди. Удобно применять данный тип отопления при наличии двухтарифных счетчиков. Электричество прогревает теплоноситель ночью, когда тарифы снижены, а твердое топливо применяется для дневного поддержания температуры.

Рекомендуем к прочтению:Отопительная система с принудительной циркуляцией в двухэтажном доме и ее схема

Совет! Для накопления горячей воды в сеть врезается накопительный бак – емкость утепляется и служит для поддержания постоянного режима нагрева теплоносителя.

К достоинствам схемы относят:

1. Удобство применения. При включении электрокотла в ночном режиме, все параметры работы задаются заранее.
2. Энергонезависимость. При отключении питания в электросети, в работу запускается прибор на твердом топливе – это оборудование не требует электричества.

Необходимость теплоаккумулятора возникает в случае, когда нужно сделать запас горячей воды иди обеспечить наличие теплоносителя положенной температуры для дневного прогрева сети. При наличии запаса горячего теплоносителя не придется часто растапливать котел в дневное время, экономится топливо.

Тепловой насос воздушного типа и твердотопливный котел

Насос воздух-воздух представляет собой модульную систему из двух блоков – наружного и внутреннего, работает по принципу забора тепловой энергии из окружающего воздуха. В процессе преобразования тепловая энергия передается теплоносителю, который перемещается по воздуховодам или трубопроводам.

Дровяная печь или камин в этом случае выступают резервными источниками нагрева, которые снимают нагрузку с сети при снижении внешних температур до критических показателей.

Преимущества в высоком КПД теплового насоса воздух-воздух, который доходит до 500% и сниженных расходах электроэнергии. Электричество тратится только на поддержание работы компрессора.

Важно! При температурах от -25 С производительность тепловых насосов снижается. Если в регионе морозные зимы, затраты на твердотопливный котел(резервный источник питания) возрастут

Электрический котел и система кондиционирования

Инверторный кондиционер – прибор, работающий на прогрев и охлаждение. Устанавливается несколько кондиционеров, поскольку устройства обеспечивают только локальный прогрев и не интегрируются в сеть. Электрокотел с ТЭНом является резервным источником.

Что касается плюсов, то они касаются лишь простоты обустройства сети и мобильности агрегатов. Также к достоинствам относится быстрый прогрев помещений.

Но минусов больше:

• вся система зависит от наличия электрического питания;
• дневные тарифы на энергоноситель высоки, потому обслуживание потребует значительных затрат;
• при кондиционировании помещения тепловые потоки поднимают пыль.

Совет! Комбинированная система с электрокотлом и сплит-системами применяется для быстрого прогрева помещений разной площади. Практичнее использовать оборудование с низким энергопотреблением.

Эксплуатация прибора

Для использования котельного оборудования универсального типа не требуется наличие специализированного образования. Твердое топливо загружают в топку через люк, расположенный в верхней части передней стенки изделия. По мере сгорания энергоноситель добавляют. Золу удаляют через нижнюю дверцу.

Если котельная установка оборудована ТЭНом, возможно подключение к электроэнергии. Перед включением в сеть питания изучают технические характеристики изделия. Использование электрического водонагревателя позволяет отапливать помещение при отсутствии других видов энергоносителей.
Универсальный агрегат дрова газ позволяет отапливать помещения, используя два вида энергоносителя. Некоторые модели имеют встроенный электрический водонагреватель и дополнительный контур для подогрева горячего водоснабжения.

При выборе изделия учитывают ряд факторов, что позволяет подобрать модель с оптимальными техническими характеристиками.

Критерии выбора многотопливных котлов

   При выборе устройства исходят из вида топлива, доступного в данной местности. Учитывают возможность периодического обслуживания агрегата, а также приоритетный вид горючего и необходимую длительность работы котла на том или ином топливе. Далее рассчитывают тепловую мощность агрегата и учитывают количество контуров отопительной системы, которые необходимо подключить.

   Также необходимо учитывать, насколько качественно подается электроэнергия в ваш дом. При частых отключениях лучше выбрать автономную модель, не предусматривающую электронного управления.

   Правильный выбор комбинированного котла позволит достичь автономности отопительной системы, возможности не зависеть от одного вида топлива, придаст уверенности в завтрашнем дне.

Электрический котел «Спутник-6»

Да, да хоть электричество нынче не дёшево, но иногда другого выхода нет и для небольших помещений применяются электрические котлы. Или… такой котёл может служить как вспомогательный к основному, скажем, для теплых полов в межсезонье.

Электрический котел «Спутник-6»

Компактный, надёжный, лёгкий в обслуживании. Имеется возможность перехода на большую мощность простой заменой ТЭНа, который кстати, изготовлен из нержавеющей стали. Конструкция котла рассчитана на давление до 6 атм. и позволяет использовать незамерзающие теплоносители.

Конечно вы заметили, что это обзорная статья, и она не несёт цели приводить расчёты мощности котлов для того или иного помещения их эффективности и экономичности зависящих от различных видов топлива.

По хорошему, правильные расчёты это работа для специалистов, так как нужно учесть много факторов, а они во многом индивидуальны.

Но вы всегда можете обратится за консультацией и помощью в выборе, кстати не только того, что касается котлов отопления, но и  каминов, печей для бань и прочего, что способно согревать.
На сайте Теплодар очень  отзывчивая поддержка, в этом я убедился лично.

Виды горючего для котельной частного дома:

Газ

Самый распространенный вид топлива для котельных из-за своей невысокой цены и удобством эксплуатации. Однако, в целях безопасности, соответствующие газовые службы предъявляют очень высокие требования к его эксплуатации. Лучшим вариантом размещения газового котла является отдельная комната или помещение — во-первых, не будет слышно шума, а во-вторых — в целях безопасности. Необходимо помнить, что котлы мощность до 30кВт можно располагать внутри жилого помещения, а если мощность более 30кВт, то только в отдельном строении или пристройке; при этом нужно обязательно согласовать месторасположение газовой трубы в помещении.

Жидкое топливо

В качестве такого вида топлива для котельных используется, в основном, дизель, но также может быть различное масло или мазут. Жидкотопливные котлы нетребовательны относительно разрешений и различной документации. Можно использовать любой вид топлива, но от его качества зависит расход. Единственной проблемой является организация «подвоза» жидкого топлива к месту частной котельной, для чего нужно специальные баки, где и будет храниться топливо. Его можно расположить как на улице, так и в доме, но лучшим местонахождением данного котла будет подальше от жилых помещений в связи с большим шумом работы. Примерно раз в год следует прочищать дымоход от продуктов сгорания.

Твердое топливо

в основном — дрова или уголь, торф, пеллеты. Самый «проблемный» вид топлива для котельных, хотя один из самых дешевых и самый менее требовательный к обустройству. Для хорошей работы котла твердое топливо (например, дрова, уголь) нужно постоянно подкидывать в котел, следить за его сгоранием и нужной температурой, поэтому топливо и котел должны быть в легкой доступности друг от друга. Кроме того, у некоторых видов твердого топлива могут быть свои конструктивные особенности, например, при использовании угля требуются герметичные осветительные устройства и скрытая электропроводка в связи с взрывоопасностью угольной пыли. Также, нужно помнить о том, что для складирования твердого топлива нужно организовать лишнее место. Главным критерием для котла такого вида является хорошо вентилируемое помещение, чтобы воздух с продуктами горения не накапливался в жилых комнатах — для этого нужно не забывать чистить дымоход. В котельной такого типа должны обязательно находиться огнетушители или другие средства пожаротушения.

Электричество

Самый безопасный и менее требовательный вид топлива для котельных, но и один из самых дорогих, так как цена эксплуатации будет полностью зависеть от цен и тарифов на электричество. К котлам такого вида не нужно достраивать вентиляцию или дымоход, так как здесь нет каких-либо продуктов сгорания. Сам котел можно сконструировать и поставить практически в любом месте помещения, при этом работа котла бесшумная. К тому же, электрический котел похож больше на шкаф, если его подвесить у стены, поэтому отдельная комната или помещение для его установки не требуется.

В связи с этим, можно использовать комбинированный варианты. Могут использоваться в таких комбинациях: газ — жидкое топливо, газ — жидкое топливо — твердое топливо, газ — электричество — твердое топливо, все вместе. Используется в том случае, если, допустим, идет перерасход какого-либо топлива по тарифу. Чтобы не переплачивать на расход газа или электричества, можно включить твердотопливный или жидкотопливный котел. Также выгоднее с финансовой точки зрения устанавливать комбинированный котел, чем два разных.

Так какой же выбрать вид топлива для котельной в частном доме?

Все зависит от доступности топлива в том или ином регионе, от цен на газ и электричество, а также от строения частной территории — не везде можно с удобством разместить котел. Если позволяет финансовая составляющая, то лучшим выбором будет электрический котел; если выполняются все требования к эксплуатации, то можно остановиться на газовом котле; при плохой доступности газа в том или ином регионе — можно использовать твердое или жидкое топливо.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

3 Критерии выбора оборудования

На 30 квадратов помещения нужна мощность 1 кВт. Но нужно учитывать и такие факторы, как назначение помещения, наличие дополнительного отопительного оборудования, теплоизоляция здания и т. п.

Так как комбинированный котёл «газ-дрова» работает на голубом топливе, есть необходимость в учёте показателя давления в системе. При низком значении КПД устройства значительно снижается. Это может быть связано с его низкой мощностью.

Если планируется монтаж только отопительного оборудования, то подойдут однокорпусные модели. Если необходимо провести горячую воду, то лучше установить двухконтурный котел.

Двухконтурное оборудование может быть двух видов: с вмонтированным бойлером или змеевиком. Первый вид имеет большие размеры и нагревает 50−100 литров воды. Змеевик компактен, но и объём горячей воды будет меньше.

Также к одноконтурному котлу всегда можно подсоединить бойлер с косвенным нагревом воды.

Устройство агрегата

Начнем именно с этой позиции, потому что устройство отопительного прибора данного типа сильно отличается от всех остальных. Во-первых, необходимо рассмотреть несколько конструкций, различия которых – это наличие одной или нескольких топок, предназначенных для каждого типа топлива.

• Первая позиция – это одна камера сгорания. На заводе в нее сразу же устанавливают газовую горелку. При покупке комбинированного котла «газ-дрова» этой модификации, по сути, потребитель приобретает обычный газовый котел. Чтобы перейти на использование дров, необходимо горелку просто демонтировать, предварительно закрыв кран подачи газа на нее. Добавим, что демонтаж или монтаж газовой горелки – дело простое, с которым может справиться любой мужчина. С процессом можно ознакомиться в инструкции, приложенной к сопроводительной документации.
• Вторая позиция – это двухтопочные котлы. Стандартный вариант конструкции – верхняя камера сгорания предназначена для сжигания дров, нижняя для газа, куда устанавливается горелка. Это более громоздкий вариант, более тяжелый, но в то же время и более удобный. Нет необходимости заниматься монтажом и демонтажем горелки, все процессы происходят по отдельности в разных топках.
• Третья позиция, это, скорее всего, подвид позиции №2. Это двухтопочная модель, только камеры сгорания в ней располагаются не по вертикали, а по горизонтали. Обычно стандартный вариант – топки расположены с противоположных сторон котла, а между ними находится перегородка. По высоте эта конструкция значительно ниже, но ее вес практически такой же.

Расположение топки

В настоящее время рынок отопительного оборудования предлагает две разновидности приборов данного типа: одноконтурные и двухконтурные. Это дает возможность правильно подойти к решению нескольких задач: отопление и горячее водоснабжение. Например, известный уральский завод предлагает котельное оборудование собственного производства, которое подходит не только для хозяйственного, но и промышленного назначения. Продукция компании сопровождается документами подтверждающими соблюдения ГОСТ, ТУ и прочих нормативных документов. Так или иначе, каждый потребитель сам решает, какой тип подходит его дому по оптимальным критериям.

Установка оборудования

Монтаж газового котла осуществляется в непромерзающих помещениях. Место установки обязательно согласуется со специализированными службами.

Перед выбором места для установки, необходимо спланировать то, как будет происходить отвод продуктов сгорания. Обычно это делается при помощи монтажа отдельных труб, или с использованием уже имеющихся дымоходов. Дымоходная система идет зачастую в комплекте.

Сначала подготавливается пол. Так как котел имеет большой вес, основание под ним должно быть прочным. При необходимости заливается стяжка. Пол под котлом должен иметь несгораемое покрытие. При его отсутствии на пол кладутся полые бетонные блоки и сверху накрываются листом металла. Высота блоков — 100 мм, толщина металла — 0,8 мм. Возможно также использование огнеупорных плит.

Если поверхность покрыта негорючими материалами, то от прибора до стены должно быть не менее 10 см.Чтобы поставить прибор вплотную, стену необходимо отделать огнеупорными материалами. Основание стены изолируется кровельной сталью, наложенной на асбест толщиной от 30 см. Габариты корпуса прибора по периметру как минимум на 10 см. Все выступающие детали котла, части арматуры удаляются от стен не менее чем на 1 м.

Котел необходимо установить максимально ровно. Проверка осуществляется с помощью строительного уровня. Под ножки прибора, при необходимости, подкладывается твердый негорючий материал. Оборудование подсоединяется к внутридомовой отопительной системе и к дымоходу. Двухконтурный котел подключается к трубопроводу холодной воды.

Установить котел желательно так, чтобы его было несложно демонтировать. На всех трубах прибора устанавливают запорные вентили. Они нужны для демонтажа оборудования без сброса воды из действующей системы.

Работа по установке котла может проводиться самостоятельно, однако первый запуск оборудования в целях безопасности лучше провести со специалистом.

Газо-дизельные котлы

   Котлы, работающие на дизтопливе и газе – один из самых доступных вариантов. Сравнительно невысокая их стоимость объясняется конструкцией, которая для двух этих видов топлива отличается только типом горелки, переустановить которую не составляет труда. Некоторые модели оснащены универсальной горелкой, работающей и на том, и на другом горючем. Такие аппараты компактны и имеют наименьший вес среди одноклассников.

   Несомненным достоинством котлов данного типа является полная автоматизация. Участие человека сведено к минимуму и заключается в установлении настроек агрегата. Отличные аппараты выпускает шведская «CTC», дополнительно снабжая их электроводонагревателями основного контура. Среди производителей стран СНГ можно отметить российскую «Зиосаб» и украинскую «АТЭМ».

Отличительные черты котлов «газ-дрова»

Комбинированный котел «газ-дрова» относится к первому типу. Обозначается топливом для него являются дрова, уголь, брикеты, пеллеты. Оборудование удобно для тех, кто только планирует провести газ в дом, в котором уже проживает.

Материалом для изготовления топки котла служат сталь и чугун, поэтому оборудование размещается на полу. Более того, для котла с чугунной топкой требуется усилить фундамент.

Существуют одноконтурные и двухконтурные модели котлов. Одноконтурные могут только отапливать помещение, двухконтурные дополнительно обеспечивают дом горячей водой. Теплообменные узлы подают в жилье 700 литров горячей воды за час.

Комбинированный котел может иметь одну или две топки. В двухтопочных моделях в нижней топке располагается газовая горелка, а в верхнюю монтируется дымоход. Обе топки разогреваются одновременно. Продукты сгорания оседают на специальный поддон. Это облегчает процесс чистки оборудования. Поддон устанавливается только в случае использования дров.
