Как установить проточный водонагреватель (подключить, подсоединить)

Подсоединение к электросети

Схема подключения проточного водонагревателя к электросети является достаточно простой. Выполнить этот процесс вы сможете самостоятельно. Для выполнения подключения вам необходимо снять защитный экран устройства и завести в коробку с клеммой три провода. При выполнении этого процесса обязательно соблюдайте цветовую маркировку.

Установка проточного водонагревателя не может осуществляться без заземления. Вы имеете дело с водой и электричеством. Именно поэтому без заземления здесь просто не обойтись. Если нет заземления, то даже малейшая утечка тока может принести печальные последствия. Кроме, этого вам также необходимо установить УЗО. С его помощью вы легко сможете контролировать всю линию электросети. Если вам интересно, тогда можете прочесть про схемы установки инфракрасного обогревателя.

Принцип проточного нагревания воды

Этот момент является самым ответственным. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети.

Кран для регулировки нагрева располагают на входе, то есть на подаче ХВС. Подключение к электросети. Если в комплекте нет шаблона для переноса меток, то его лучше изготовить самостоятельно.

Установка приборов производится в соответствии с особенностями конструкции Бывают настенные и напольные нагреватели. Водонагреватель должен быть установлен ровно как по горизонтали, так и по вертикали. Категорически запрещено устанавливать проточный водонагреватель и подключать его к проводке без заземления.

Поверх фольги наносится второй клеевой слой и наружный слой пластика. В условиях малогабаритных квартир и ванных комнат водонагреватели чаще всего устанавливаются в сантехнические шкафы, кухонные ниши, иногда вешаются под потолок в горизонтальном положении. Бойлер подключается с электросети с помощью УЗО Накопительные приборы имеют бесспорные преимущества перед проточниками: Возможность обеспечивать несколько точек водоразбора, создать полноценную систему ГВС в доме или квартире. Установка и подключение проточного водонагревателя к водопроводу и электросети Подключение проточного водонагревателя к водопроводу Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Почему именно такой?

Предназначение предохранительного клапана — защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Даже небольшой перекос может стать причиной выхода ТЭНа из строя нагревательный элемент будет не полностью покрыт водой и перегорит через время. И наоборот — при включении сначала открываете холодную воду, а потом подключаете оборудование к сети. При этом нагрузка на электросети от них максимальная с диапазоном потребляемой мощности 3—27 кВт.

Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять. Мощность и производительность проточных водонагревателей Прежде всего, необходимо определить, сколько горячей воды Вам потребуется. Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. Необходимо провести отдельный контур с толстым медным проводом сечением около 4 мм2 для мощных приборов от 9 кВт — 6 мм2.

Давление воды в централизованной системе ХВС может оказаться слишком велико для нагревателя. Но, прежде чем приступить к ознакомлению, следует правильно выбрать наиболее подходящий прибор. Например, довольно популярной является установка водонагревателя под раковиной в ванной или кухонной мойкой. Подробнее о выборе кабеля было написано в начале данного совета.

Для снабжения частного дома приобретать большой нагреватель нецелесообразно, так как во время нагрева воды в ёмкости будет задействован проточный механизм нагрева, что создаст довольно длительную и высокую нагрузку на электросети. Поэтому они потребляют большую мощность — от 2 до 30 киловатт. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла. Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени. Из него вытекают и технические характеристики. Выбор и установка проточного водонагревателя Electrolux NPX6 Aquatronic Digital. Часть II.

Мощность накопительного водонагревателя

Накопительный водонагреватель отличается наличием теплоизоляции бака. Вода готовится долго, основательно, и получается много. В передачах советуют брать 50 литров на человека. Емкость бака получают умножением цифры на число членов семьи. Считаем, выбор накопительного водонагревателя, мягко говоря, не обоснован. Найдутся любители принимать ванны. Как считать емкость. Один любознательный измеритель предложил посчитать объем, затем взять в пропорции к холодной воде. Допустим:

Объем ванной составил 150 литров.
Температура холодной воды 5 ºС.
Температура горячей воды 85 ºС.
Нужна вода температурой 45 ºС.

Берем по 75 литров холодной и горячей воды и получаем 45 ºС. Курам на смех. Во-первых, теплоемкость ванны, которую из расчета просто выкинули. Даже если старая чугунная повидала свалку, новая стальная с теплопотерями немаленькими. Умеете посчитать? Авторы пассуют, предлагаем измерить практикой. Наполняем ванну водой фиксированной температуры, чтобы получить нужные условия. Измеряем параметры струи крана. Ручаемся, за время прогреются ванна, ванная комната, участок канализации, прилегающий к полу.

Металлическая емкость формирует инфракрасный обогреватель, становясь жарче воздуха. Тепло будет теряться, пока температура не достигнет равновесия. Затем начнут наружу излучать бетонные стены. Процесс утечки тепла бесконечен, со временем при прогреве помещения падает. Придется ванну налить, обеспечить достойные условия. Кстати, ставить внутрь электрический обогреватель отдельно избегайте из соображений техники безопасности, однако существуют плинтусные модели, подойдут. Выбор электрического водонагревателя логично вести вкупе со вспомогательными средствами.

Любителям принять душ живется гораздо проще. Ведут расчет, как указано выше, за ночь мощности 2 кВт хватает, чтоб прогреть титанический объем воды. Технические характеристики водонагревателей легко проверить формулой. Допустим, темное время суток, душ простаивает, составляет 8 часов. Посмотрим, сколько воды нагреется до температуры 70 ºС. Воспользуемся приведенной выше формулой, подставим имеющуюся теплоту.

Получается:

3600 х 8 х 2 кВт = V x ΔT x C;

57,6 МДж = V х 65 х 4200;

откуда

V = 57,6 МДж / (65 х 4200) = 211 литров.

Польские накопительные водонагреватели мощностью 2 кВт выпускают на 200 литров. Разбавляя холодную воду, получим приблизительно 400 литров жидкости для принятия душа. Хватит худо-бедно футбольной команде без запасных. Однако чтобы правильно выбрать водонагреватель, недостаточно вести расчет суммарного объема. Учитываем время, в которое планируем использовать прибор. Молодежь принимает душ вечером перед гуляньями, взрослые утром, до работы. Некоторые принимают дважды в день, чувствуя свежесть. Кому некогда заниматься в середине недели. График анализируется, составляется расход по времени, дням недели, месяцам, праздникам. Из полученной расстановки выбирается пиковая нагрузка, берут для определения объема накопительного водонагревателя. 50 литров на человека – несерьезный подход.

Пока один человек принимает душ, нагреется вдосталь воды. Даст небольшое преимущество. Имеется фактор осадка. Внутри накопительного водонагревателя магниевый анод. Выбор водонагревателя для квартиры обеспечит неустанной заботой о расходном материале. Стержень износится, начнется разрушение водонагревателя, траты идут всякое время, когда внутри вода. Летом можно емкость сливать, избегая лишних расходов. Выбор газового водонагревателя избавляет от проблем. Голубое топливо послужит, если есть куда сбросить продукты сгорания.

Что касается цены, перестаньте волноваться. Если только не удастся получить половинный тариф на электричество, газ никак не выйдет дороже. Стоимость газовой колонки вовсе смешная. Можно достать на Яндекс маркете за 3500 рублей. Перечислены основные виды водонагревателей, примите к сведению: газовые занимают больше места при прочих равных, накопительные объемнее проточных. Очевидные факты. Алюминиевый бак уязвим к электрохимической коррозии

Стоит принимать во внимание при выборе комплектующих, избегая вреда

Советы по установке

Перед началом монтажных работ домашнему умельцу предстоит заняться двумя важными вопросами:

выбрать место для установки устройства;
организовать его электроснабжение.

Организация электроснабжения

Во многих источниках, публикуемых в Сети, авторы настоятельно советуют подключать проточник к распределительному щиту отдельным проводом.

Такие рекомендации, безусловно, абсолютно справедливы, но начинать нужно не с этого.

Первым делом необходимо взглянуть на вводный автомат, установленный перед счетчиком.

Если умножить указанный на нем ток отключения на 220 (напряжение в сети), вы получите максимально допустимую электрическую мощность для всей квартиры в целом.

Если, к примеру, автомат рассчитан на токи до 25 А, то более 5,5 кВт имеющиеся в квартире приборы одновременно потреблять никак не смогут. Подключить в таких условиях водонагреватель мощностью 6 кВт хоть отдельным проводом, хоть общим конечно же не получится. А ведь в некоторых домах старой постройки установлены автоматы на 16 А и даже на 10 А.

Что делать, если возможности системы электроснабжения оказались недостаточными? Замены вводного автомата будет мало – следует обратиться в энергокомпанию с просьбой проложить к квартире новый подводящий кабель. При расчетах учтите, что помимо проточника у вас будут работать холодильник, пылесос, освещение и многое другое.

Считается, что при нынешнем уровне энергопотребления вводный автомат и ведущий в квартиру или дом кабель должны быть рассчитаны на ток в 50 – 60 А.

Выбор места установки

Любой проточный водонагреватель необходимо устанавливать так, чтобы доступ к нему для включения/отключения или изменения настроек не имел никаких препятствий.

Важно, также, чтобы на месте установки ничто не мешало расположить прибор ровно. При перекосах в любой плоскости ТЭН будет омываться водой только частично, что приведет к его перегреву

При перекосах в любой плоскости ТЭН будет омываться водой только частично, что приведет к его перегреву.

Третье условие – на водонагреватель не должны попадать брызги. Шутить с этим не стоит, ведь в устройстве мощностью, к примеру, 8 кВт сила тока достигает 36 А, а вода, как известно, является отличным проводником. С так называемыми напорными проточниками особых проблем нет. Они обычно врезаются в трубу где-нибудь у стояка, на достаточном удалении от точек водоразбора.

А вот с безнапорными все обстоит иначе

Эти приборы устанавливаются в непосредственной близости от ванны, душевой кабины или кухонной мойки, где по неосторожности легко могут быть залиты водой. Чтобы этого не произошло, такой водонагреватель лучше устанавливать выше уровня излива воды

Таким образом, если проточник монтируется в душевой, его следует закрепить выше головы пользователя, то есть — с учетом высоты поддона или ванны — примерно в 2-х метрах над уровнем пола.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
Сравнительно низкая цена.

Недостатки

Сравнительно высокое потребление электроэнергии.
Требовательность к проводке, автомату и счетчику.
Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.
Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Подсоединение к трубам горячей и холодной воды

После кабеля переходим к сантехнической запорной арматуре.

Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.

Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.

Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.

Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).

Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.

Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.

К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.

Пустая незадействованная жила будет резервной, что называется на всякий случай.

Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.

Ошибка №6 При этом соблюдайте минимальные расстояния до ближайших объектов.

Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.

После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике

Не важно, что это будет – медь или дешевый полипропилен

После примерки и подгонки обжимаете и спаиваете все фитинги.

Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.

Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.

Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.

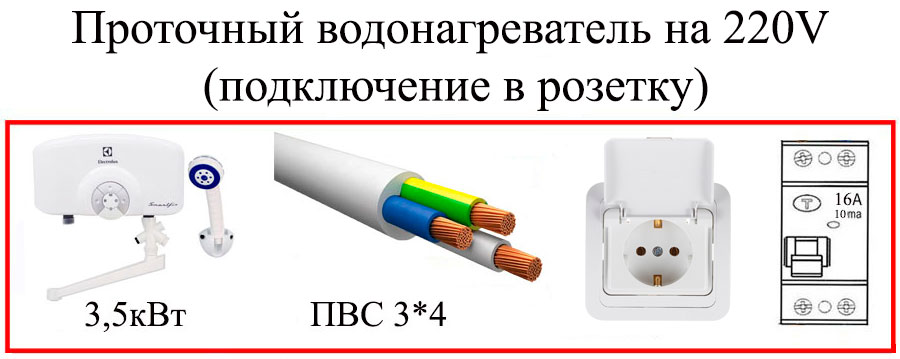

Подключение нагрева на одну точку

Для отката в отдельном месте подойдут такие популярные модели, как Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5 кВт.

Они популярны в основном из-за простоты монтажа. Вся установка занимает буквально 20-30 минут.

Для установки вам потребуются:

кабель ПВС (в розетку) или кабель ВВГнг-Лс 3 * 4мм2 (до экрана)

саморезы + дюбеля

Ошибка n. +1 Кто-то вообще колхозный и вешает все на волоске — это большая ошибка, расскажем чуть позже.

гибкая подводка для глаз

заводскую пластиковую (из гибкости только название) лучше сразу заменить на металлическую гофру.

Первым делом откручиваем винты и снимаем крышку корпуса устройства.

Найдите три терминала внутри:

фаза — L

ноль — N

земля

Подключите сюда зачищенный конец провода ПВА. Коричневый или белый — фаза, синий — ноль, желто-зеленый — земля.

Если перепутать фазу и ноль, в принципе ничего критичного. Вы не проверяете каждый раз, каким образом вы вставляете вилку в розетку.

Установите европейскую вилку на другой конец кабеля.

Ошибка n. 2 Не пытайтесь использовать модели с незаземленным контактом!

Этот разъем должен быть защищен автоматическим дифференциалом или комплектом УЗО + автомат. Ток утечки 10мА, как в стиральной машине.

Ошибка №3 Подключайте розетку только через модульный выключатель!

Номинальный ток УЗО + или диффузора не должен превышать 16 А.

Внезапно вашему ребенку понадобится теплая вода без вас, и он сам включит устройство до максимальной мощности 5,5 кВт. Стандартная розетка не рассчитана на такую нагрузку.

Чтобы в полной мере использовать водонагреватель во всех режимах, вам нужно будет перетянуть кабель прямо с экрана. Выберите секцию и машины в соответствии с этой таблицей:

Монтаж газовой модели

Монтаж газовой колонки или газового проточного водонагревателя выполняют только после согласования с газовыми службами с изготовлением проекта газоснабжения дома или квартиры.

Намного проще выполнить подключение, если новая модель колонки по параметрам будет соответствовать старой. Несмотря на то, что для подключения газового водонагревателя необходимо приложить большие организационные усилия, этот метод получения ГВС более предпочтителен в связи с низкой ценой на газ и высокой скоростью нагрева.

Согласование

Согласование подключения газовой колонки начинают с изготовления проекта газоснабжения с детальным описанием модели устройства, отвода дымовых газов, системы газоснабжения и защиты, а также установки газового счетчика. Проект должна выполнять компания, имеющая право на соответствующий вид работ, а согласовывается он с газовой службой, архитектурой, пожарниками, СЭС и эксплуатационной жилищной компанией.

Согласования будут выполнены, если проект будет соответствовать СП 42-101 от 2003 года и СНиП 42-01 от 2002 года. При этом объем помещения для установки должен превышать 7,5 м3, а высота свыше 2 м, с обязательной трехкратной естественной циркуляцией воздуха.

Демонтаж старой газовой колонки

Для того чтобы произвести демонтаж газовой колонки, приглашают представителя горгаза, чтобы он перекрыл подачу газа на старый аппарат.

Далее работы по демонтажу проводят самостоятельно: откручивают гайку на газовом гибком шланге или отсоединяют металлическую трубу и заменяют ее на современный гибкий шланг с новой запорной арматурой. По завершении демонтируют дымовую трубу и снимают колонку со стенового крепления.

Установка нового устройства

Установка газового водонагревателя

Перед установкой новой колонки проверяют работоспособность дымовентиляционных каналов, дымовой трубы, при необходимости очищают их от сажи и пыли. Продумывают схемы подключения водяной линии от колонки, обычно на кухне и в ванной комнате и протягивают трубную разводку с установкой запорно-распределительной арматуры.

По имеющемуся в комплекте набору креплений уточняют месторасположение колонки, и готовят отверстия под анкера. Закрепляют на стенке корпус, снимают лицевую панель и проводят подключение колонки по дымовому каналу, газовой и водяным трактам в соответствии со схемами, указанными заводом-изготовителем.

Современные проточные водонагреватели сегодня становятся незаменимыми устройствами бытового горячего водоснабжения в квартире и на даче. Наиболее простыми считаются электрические скоростные водонагреватели, но себестоимость такого нагрева ГВС в разы превышает стоимость горячей воды, полученной в газовой колонке.

Как подключить проточный водонагреватель к водопроводу

Существует 2 варианта того, как можно подсоединить устройство к воде.

1 – элементарный

Используется как временная мера во время перебоев с подачей горячей воды.

В этом случае все до безобразия просто. Вам просто нужно открутить душевую лейку от шланга, а этот шланг подсоединяется ко входу подачи холодной воды в устройство. В общем-то, подсоединение закончено.

Так, если вы переключите смеситель на «душ», то вы активируете водонагреватель и можете пользоваться его горячей водой. Если же вы выбрали «кран», то из него польется холодная увода в обход нагревателя.

Как только горячее водоснабжение восстановили, то можно прикрутить обратно лейку и восстановить все как было.

Инструменты для монтажа

Перед установкой проточника удостоверьтесь в наличии таких изделий, инструментов и материалов:

Розетка с заземлением, минимальный класс по влаго- и пылезащите – IP55.
Медный трехжильный провод в двойной изоляции: для водонагревателей мощностью до 4,5 кВт – провод марки ПВС 3х2,5, для более мощных (до 9 кВт) – провод ПВС 3х4.
Отрезок металлопластиковой трубы подходящей длины + тройник для нее.
Запорная арматура – шаровый кран или вентиль.
Электродрель с перфоратором.
Сверла по бетону.
Гаечный ключ на 22.
Газовый ключ.
Отвертка.
Молоток.
Пассатижи.
Дюбели (обычно поставляются в комплекте, но иногда их приходится менять на более длинные).
Фум-лента, пакля или сантехнический лен.

Факторы выбора водонагревателя

Выбирая электрический проточный водонагреватель, необходимо учитывать:

объем горячей воды, расходуемый в сутки — он зависит от количества людей, постоянно проживающих в квартире или доме;
стоимость электроэнергии, которая будет затрачиваться на нагрев воды;
сумму, которая может быть потрачена на приобретение нагревателя;
желаемую температуру жидкости на выходе;
объем потребляемой воды при одновременном включении всех водоразборных точек.

Если планируется самостоятельный монтаж прибора, нужно принять во внимание:

сложность установки;
ремонтопригодность модели;
комплектацию;
условия гарантийного обслуживания;
срок гарантии.

Как установить газовый водонагреватель

Бойлер, который работает от газа, отличается большей экономичностью, чем электрические приборы. Но недостаток его в сложном подключении и необходимости получения разрешения.

Согласование и соблюдение норм

Для установки дома газовой колонки нужно составить проект и получить на него одобрение.

Главные правила проводки газа:

высота потолков — не ниже 2 м;
объем помещения — не менее 7,5 м³;
диаметр дымохода — 110-130 мм.

Монтаж должен производиться специалистами, иначе устройство снимается с обслуживания и гарантии.

Правила демонтажа старой газовой колонки

Заменить прибор на новый гораздо проще, потому что не нужно подключать его к системе.

Этапы:

Перекрыть газ.
Снять гибкий шланг, а если подключение устаревшее, через металлическую трубу, то ее нужно отпилить.
Перекрыть воду.
Вытащить трубу из дымохода.
Снять прибор со стены.

Важно не повредить трубы, иначе их придется менять

Инструкция по установке новой газовой модели

Перед началом монтажа нужно проверить дымоход и герметичность всех трубок. Если они изношены, лучше купить новые, так как это грозит утечкой газа. Отверстие дымохода должно находиться на самой высокой точке крыши и должно быть закрыто козырьком.

После подготовительных работ нужно снять переднюю панель на нагревателе. Для этого вытащить регулятор мощности и открутить крепеж. Корпус повесить на дюбель-гвозди. Он должен крепко держаться на своих кронштейнах, а не опираться на водяные и газовые трубы.

Гибкий шланг подсоединить к холодной воде на входе. На выходе соединить шланг с горячим смесителем.

Последний этап — установка гофры дымохода. Один конец подсоединяют к прибору, а другой вставляют в вентиляцию. После этого можно собирать лицевую панель нагревателя.

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
перепутанные на клеммах провода образуют короткое замыкание;
если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

Критерии выбора водонагревателя

Главный параметр прибора — энергопотребление. От этого зависит, сколько электричества он будет расходовать и насколько горячая будет вода. Для квартиры на время сезонных отключений подойдут устройства на 3-7 кВт. Они подключаются к бытовой розетке 220 В. Для частного дома или промышленного помещения лучше купить агрегат от 18 кВт, он работает от сети 380 В.

Проточный водонагреватель не накладывает ограничений на объём нагреваемой воды.

По способу управления водонагреватели делятся на электронные и гидравлические. Первые регулируются микроконтроллерами, все параметры настраиваются точно. Их недостаток в высокой цене. Гидравлика переключает режимы напором воды. Она проще в эксплуатации и ремонте.

Ремонт проточных водонагревателей

Кому нужен ремонт накопительного водонагревателя — переходите к статье Ремонт накопительного водонагревателя Termex.

Причины неисправности проточных нагревателей я разделю на три типа:

Перегрев
Плохая вода
Износ компонентов

Перегрев в основном происходит, когда срабатывает недостаточный поток воды, а датчики потока и перегрева не успевают среагировать. В этом случае худший вариант — перегорят ТЭНы и проще и дешевле выбросить весь водонагреватель. В лучшем случае ремонт сводится к сбросу датчика температуры.

Плохая вода (например, как в Таганроге) забивает водонагреватель известковым налетом, он снова перегревается. Чтобы этого не произошло, понадобится очиститель. Другими словами, необходима система очистки (подготовки) воды.

Под износом элементов я в первую очередь подразумеваю выгорание контактов. На фото в статье об устройстве водонагревателей видно, как водонагреватель собран — все контакты разборные (кроме соединительных ТЭНов есть гайка). Со временем они неизбежно сгорят. В таких случаях не жду, заранее подтягиваю контакты, чтобы они были плотнее.

Датчик температуры тоже часто выходит из строя (не включается или ломается), можно купить и заменить.

Контакты в реле могут перегореть. По возможности его можно открыть и почистить. Вместо такого реле можно поставить любое, желательно герметичное, подходящее по габаритам и электрическим параметрам.

Монтаж и подключение к водопроводу

На первом этапе на стене делают отметки в местах, соответствующих креплениям. Здесь просверливают отверстия и вбивают в них дюбели либо устанавливают кронштейны (если они есть в комплекте). На них закрепляют водонагреватель.

Подключение электрического проточного водонагревателя к воде может быть произведено по нескольким схемам. В первом случае потребуется 4 вентиля и два отводных переходника – «тройника». По одному вентилю вставляется в трубы с горячей и холодной водой. Между ними и смесителем устанавливают тройники.

К ним подключается водонагреватель: впускное отверстие – к трубе с холодной водой, выпускное – с горячей. На патрубки между водопроводом и водонагревателем также устанавливаются вентили. Если водонагреватель выключен, то вентили, ведущие к нему, находятся в закрытом положении, а те, что стоят на трубах – в открытом.

При отключении горячей воды необходимо выполнить ряд манипуляций. Нужно закрыть вентиль на трубе с горячей водой, открыть вентили, ведущие к нагревателю, и включить его. При появлении горячей воды следует произвести обратные действия.

Существует и более простой вариант установки проточного электрического водонагревателя — на душ, при котором само устройство не связано с трубой горячего водоснабжения. В этом случае его выпускное отверстие остаётся свободным. При отключении горячей воды к нему присоединяется шланг душа, с которого предварительно скручивается лейка.

После этого открывается вентиль, стоящий у впускного отверстия. Теперь при переведении переключателя смесителя в положение «душ» будет течь горячая вода, а в положение «кран» — холодная.

Примерно таким же образом электрический водонагреватель подключается в тех зданиях, где горячее водоснабжение не предусмотрено проектом (например, в дачных домиках). Разница заключается лишь в том, что вместо душевого шланга используется стационарная труба. Она может быть выполнена практически из любого материала: металла, пластика и т.д.

В этом видео рассказано, как установить проточный электрический водонагреватель на душ:

А как установить электрический бойлер с накопительным баком? И чем хороши такие устройства? Выясните это сами. Существуют также компактные краны-водонагреватели, отлично подходящие для раковины на кухне. Выясните больше об этих моделях и их выборе.

Специальные краны с датчиками позволят вам не экономнее использовать потребляемую воду, тут https://sansovet.com/kvartira/vannaya-komnata/krany-s-ik-datchikom.html вы можете узнать о них все.

Пошаговая инструкция

Перед установкой проточного водонагревателя следует осуществить проверку целостности и работоспособности электрической проводки, а также определить её совместимость с предстоящей нагрузкой.

Этапы подключения:

Определить место установки оборудования, убедиться в близком расположении системы водоснабжения и электропроводки, а также прочности поверхности для монтажа.
При помощи уровня и маркера выполнить разметку под крепежи водогрейного прибора.
Зафиксировать водонагреватель крепежами в соответствии с выполненной разметкой.
Открутить «лейку» с душевого шланга и подсоединение его ко входу холодного водоснабжения водонагревателя.
Установить смесительный переключатель в положение «душ».
Провести тестовое включение устройства.

Если на выходе проточного водонагревателя не установить обычную или душевую лейку, проток не успеет нагреться

Более сложным является способ подключения через отвод стиральной машины. В этом случае следует использовать тройник и подмотку из ФУМ-ленты, а также стандартную запорную арматуру.

Простое подключение безнапорного нагревателя

Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:

душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».

После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.

Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.

Правильное подключение напорного нагревателя

Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.

Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.

Установка проточного водонагревателя
