Как настроить и отрегулировать газовую колонку астра

Mag pro, Руководство по эксплуатации, Оглавление

• Изображение
• Текст

Для пользователя

Руководство по эксплуатации

MAG pro

Руководство по эксплуатации MAG pro 835292_02

2

Оглавление

Общая информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Отличительные характеристики изделия . . . . . . . . . . . . . 3

1

Указания к документации . . . . . . . . . . . . . . . . . . . 3

1.1

Хранение документации . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2

Используемые символы . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3

Тип устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2

Техника безопасности . . . . . . . . . . . . . . . . . . . . . . 4

3

Указания по монтажу и эксплуатации . . . . . . . . . 5

3.1

Гарантия завода-изготовителя. Россия. . . . . . . . . . . . . . 5

3.2

Использование по назначению . . . . . . . . . . . . . . . . . . . 5

3.3

Требования к месту установки . . . . . . . . . . . . . . . . . . . . 6

3.4

Уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.5

Утилизация упаковки и аппарата . . . . . . . . . . . . . . . . . . 6

3.5.1 Устройство . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 3.5.2 Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 3.6

Советы по экономии энергии . . . . . . . . . . . . . . . . . . . . 6

4

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1

Обзор органов управления . . . . . . . . . . . . . . . . . . . . . . 7

4.2

Подготовка устройства к работе . . . . . . . . . . . . . . . . . . 7

4.3

Ввод в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.3.1 Розжиг запальной горелки . . . . . . . . . . . . . . . . . . . . . . . 7 4.3.2 Установка готовности к работе . . . . . . . . . . . . . . . . . . . 8 4.4

Приготовление горячей воды . . . . . . . . . . . . . . . . . . . . . 8

4.4.1 Разбор горячей воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 4.4.2 Разбор холодной воды или примешивание

холодной воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.4.3 Регулировка температуры воды . . . . . . . . . . . . . . . . . . . 9 4.5

Предварительная установка мощности . . . . . . . . . . . . . 9

4.6

Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . 9

4.7

Отключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.7.1 Отключение готовности к работе . . . . . . . . . . . . . . . . . 10 4.7.2 Закрытие запорных вентилей . . . . . . . . . . . . . . . . . . . . . 10 4.8

Защита от замерзания . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.9

Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . 10

Страница 6

Руководство по эксплуатации MAG pro 835292_02

Монтаж газового проточного водонагревателя должен быть выполнен квалифицированным специалистом, который несет ответственность за выполнение существующих правил, предписаний и нормативных актов.

Требования к месту установки

Газовые проточные водонагреватели устанавливаются на стене, преимущественно вблизи точки регулярного водоотбора и дымохода. Помещение, в котором предполагается установка газового водонагревателя, должно соответствовать требованиям, предъявляемым в данной местности к помещениям для установки газовых аппаратов. Выясните в Вашей специализированной организации, какие действуют требования к помещению. Перед установкой газового водонагревателя следует также получить соответствующее разрешение местного газоснабжающего предприятия и предприятия, обслуживающего дымоходы. Установка газового водонагревателя должна быть зарегистрирована в местном газоснабжающем предприятии..

Место установки должно быть постоянно защищено от замерзания. Если Вы не можете убедиться в этом, соблюдайте указанные меры по защите от замерзания.

Расстояние от аппарата до строительных конструкций из горючих материалов должно составлять не менее 30 мм. При меньшем расстоянии не исключен материальный ущерб и травмирование людей.

3.4 Уход Очищайте облицовку устройства влажной тряпкой, используя немного мыла.

Не используйте абразивные или чистящие средства, которые могут повредить облицовку или органы управления из пластмассы.

Утилизация упаковки и аппарата

Как водонагреватель, так и упаковка состоят большей частью из материалов, которые можно подвергнуть рисайклингу (вторичной переработке).

3.5.1 Устройство Как водонагреватель, так и все принадлежности запрещается выбрасывать в бытовой мусор. Обеспечьте передачу старого устройства и возможно имеющихся принадлежностей в соответствующие пункты приема вторсырья.

READ Как подключить репитер xiaomi к роутеру

3.5.2 Упаковка Утилизацию упаковки поручите специализированной организации, которая выполняет монтаж.

Строго соблюдайте действующие в Вашей стране предписания.

Экономьте газ, выключая запальную горелку на время длительных перерывов в работе водонагревателя Vaillant (например, на ночь).

Подобающая температура горячей воды Воду рекомендуется подогревать лишь настолько, насколько это необходимо. Любой дальнейший нагрев ведет к ненужному расходу энергии. Кроме того, температура горячей воды свыше 60 °С ведет к усиленному образованию накипи.

Источник

Особенности

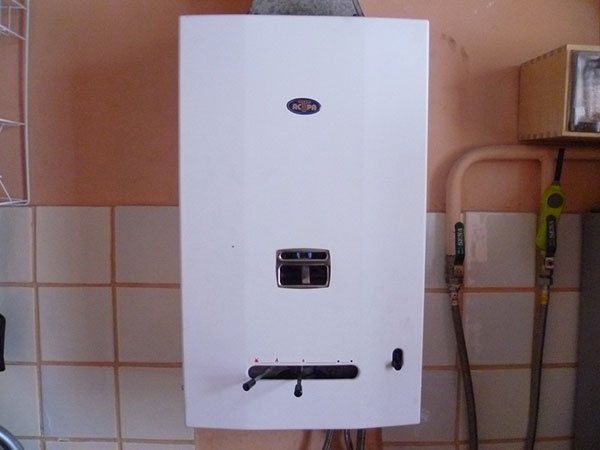

АО ПКО «Теплообменник», производящее газовые колонки «Астра», существует уже более 50 лет. Возможно, еще наши бабушки и дедушки пользовались его продукцией. Правда, тогда эта компания именовалась иначе.

Колонка «Астра» предназначена для работы с горячим водоснабжением. В качестве топлива используется только газ.

Устройство такой колонки довольно простое и включает в себя несколько составляющих. Основная часть – прямоугольный корпус – крепится на стену. На передней панели расположены окна для розжига и контроля горения, кнопка включения, ручки регулировки подачи газа. Снизу расположены штуцеры подачи газа, горячей и холодной воды, а сверху находится патрубок дымоотвода.

Все основные узлы размещены внутри корпуса и закреплены на задней панели. На ней же предусмотрены крепежные отверстия. Камера сгорания выполнена из качественного огнеупорного материала, имеющего долгий срок службы. Лаконичность исполнения является преимуществом на рынке моделей и обеспечивает производителю высокий спрос на свою продукцию.

Принцип работы следующий: для поступления газа в газовый блок и запальник необходимо повернуть ручку запальной горелки влево и включить аппарат, нажав на кнопку – произойдет последовательное включение горелки. Температура горячей воды на выходе выставляется положением регулирующих ручек. Поворотом справа налево усиливается подача газа, тем самым увеличивая температуру воды, а слева направо – наоборот, уменьшается.

Технические характеристики колонок «Астра» позволяют с легкостью конкурировать с прочими производителями. Главный плюс заключается в мощности устройства: у некоторых моделей она равняется и даже превышает 20 кВт. Большая камера сгорания и сравнительно небольшой расход газа выгодно отличает такую марку.

Конечно, каждая модель имеет свои нюансы в характеристиках, но можно вывести общие значения. Например, подача горячей воды примерно составляет 10-12 л/мин, диапазон температуры воды на выходе – 35-60 градусов, диапазон рабочего давления составляет 0,5-6 бар.

Производитель подумал и о безопасности своей продукции. Если горелка погаснет, то подача воды прекратится.

В настоящее время на рынке существует множество газовых колонок с необычной расцветкой. Потребители порой совершают ошибку, отдавая предпочтение цвету в ущерб техническим характеристикам. Газовая колонка «Астра» не стремится выделиться за счет внешнего вида, а делает ставку на работоспособность, имеет свой модельный ряд.

Модель 8910-00.02

обладает высокой мощностью – до 21 кВт и производительностью 12 л/мин. Размеры – 700х372х230 мм. Дымоход имеет диаметр 120 мм. Потребление газа за час составляет 2,3 куб. м. Розжиг происходит вручную.

Камера сгорания открытого типа. Несложно проверяется тяга. Газовая труба для подключения имеет сечение 3⁄4 дюйма, трубы для воды – 1⁄2 дюйма. Вес аппарата составляет 15 кг.

Модель 8910-08.02

имеет немного меньшую мощность (до 18 кВт) и производительность (10 л/мин). Однако расход топлива также ниже – 2 куб. м/ч. Вес агрегата составляет 14,7 кг. В остальном аппарат очень похож на предыдущую модель. Розжиг также производится вручную

Модель 8910-15

Имеет одно принципиальное отличие – эта система с электронным розжигом горелки, что очень удобно. Теперь нет необходимости беспокоиться о наличии спичек.

Мощность агрегата достигает 20 кВт, производительность – 10 литров горячей воды в минуту. Потребление газа составляет 2 куб. м/ч. Вес колонки – 13,9 кг. Диаметр дымохода составляет 135 мм.

Модель 8910-16

Она также оснащена электронной автоматической системой розжига горелки. Этот прибор-автомат рекордсмен по мощности (до 24 кВт). Воду агрегат нагревает со скоростью 12 литров в минуту. Расход газа – 2,3 куб. м/час. Вес аппарата – 14,7 кг.

Стоит отметить, что запчасти на колонки «Астра» легко можно найти по приемлемым ценам.

Чем хороши ГК «Астра»?

Нижегородское предприятие предлагает не одну-две модификации водонагревателей, работающих на газе, а целый модельный ряд, в котором представлены колонки разной мощности и производительности. Все газовые нагреватели можно поделить на две группы:

• Проточные. Греют воду постоянно. Они более компактны, их можно ставить в тесных помещениях.
• Накопительные. Нагревают определенный объем воды – 50-500 л. Этот параметр выбирается с учетом потребностей семьи.

Преимущества продукции «Астра»:

• Сделаны в России. Стоят поэтому недорого, и их реально отремонтировать. Если сломается – всегда можно найти подходящую запчасть и починить.
• Нагревательная емкость имеет теплоизолирующий слой, поэтому нагретая вода долго не остывает – экономятся ресурсы.
• Простая конструкция – можно легко во всём разобраться. Надежный аппарат – проверено потребителями. Легко разобраться, как пользоваться устройством.
• Нет ничего лишнего, никакого «функционала», просто греет воду. Это позитивно отражается на цене.
• Хорошая производительность – до 12 литров за минуту. Этого хватает для двух точек водозабора.
• Безопасность. Автомат отключает устройство при отсутствия тяги, при прекращении подачи воды и при отсутствии пламени.

Результаты проделанной работы

Блокировочный газовый кран правильно выполняет свою функцию и полностью герметичен. Кран работает плавно, что позволяет легко, а главное, точно регулировать поступление газа к горелке для обеспечения нужной температуры горячей воды.

Если вы длительное время не используете газовую колонку, желательно все равно раз в месяц выполнять пробный пуск. Это исключит многие проблемы, связанные с простоем, и позволит при необходимости без проблем запустить оборудование.

Александр Кривицкий, рмнт.ру

__________________________________________________________________________

Технические свойства ВПГ 8910-00.02

Если вас заинтересовали газовые водонагреватели «Астра», то необходимо рассмотреть одновременно несколько моделей, чтобы у вас имелась возможность не ошибиться с выбором. Среди других на рынке предоставлена модель ВПГ 8910-00.02, которая делается в России. Ее мощность достигает 21 кВт. Конструкция снабжена открытой топкой и ручным поджигом.

Продуктивность по водоснабжению с горячей водой составляет 12 л/мин. Подаваемая вода как правило имеет температуру, которая меняется от 35 до 60 °C. Во время работы колонка расходует сетевой газ в объеме, который равён 2,3 м 3 /ч. Максимальное водное давление может составить 6 бар. Наименьшее рабочее водное давление эквивалентно 0,5 бара.

Подключение газа выполняется при помощи коммуникаций, которые имеют следующие параметры: 3/4 дюйма. Подключение холодной и горячей воды выполняется при помощи труб, их диаметр составляет 1/2 дюйма. Диаметр дымоотвода может достигать 120 мм. Если вы рассматриваете газовые водонагреватели «Астра», то вас непременно должны заинтриговать их размеры. Что же касается описываемой в разделе модели, то ее размеры равны 700x372x230 мм. Весит оборудование 15 кг.

Неисправности и методы их устранения

Несмотря на проверенную надежность оборудования, поломки все же случаются.

Тухнет фитиль. В этом случае необходимо проверить тягу сбоку на аппарате, при необходимости прочистить дымоход от продуктов горения. Если неисправность не устранена, то она может быть в электрической части. Нужно исследовать контакты электрической цепи с помощью специального оборудования и устранить нарушение.

Не загорается запальная и основная горелка. В этом случае необходимо проверить, в нужном ли положении находится газопроводный кран

Также стоит обратить внимание на штуцер термопары – при ослаблении следует его подтянуть. Возможно, понадобится заменить мембрану водяной магистрали, которая порвана или растянута

Сопло запальника бывает забито – в этом случае необходима прочистка. Может потребоваться регулирование положения датчика термопары таким образом, чтобы его омывало пламя запальной горелки. Еще одна простая причина – давление воды на входе находится ниже рабочего диапазона. Если же все вышеперечисленное не подходит, то неисправность может быть в электромагнитном клапане.

• Нет напора воды на выходе. Необходимо проверить напор поступающей холодной воды. Также частой причиной является скопление накипи на фильтрах. Здесь потребуется прочистка. Устранение накипи в трубках теплообменника рекомендуют поручать специалисту.
• Слабо горит основная горелка, из-за чего вода не нагревается до нужной температуры. Значит, забиты фильтры газа и сопла на основной горелке – нужно очистить их от мусора.
• Капает вода. В этом случае можно попробовать заменить прокладки в местах соединений. Но если износился теплообменник – на нем образовались коррозия и трещины – потребуется либо герметизация теплообменника, либо покупка нового. Стоит заметить, что нанесение припоя на место течи дает временный эффект, и рано или поздно возникнет необходимость заменить элемент.
• Когда включаешь воду, слышен хлопок основной горелки. Это происходит потому, что давление газа низкое, либо забиты отверстия пробки и сопло запальника.

Особенности газовых колонок Астра

Предприятие «Теплообменник» работает на отечественном рынке более 50 лет, что позволило занять лидирующие позиции и обогнать по объемам и качеству большинство конкурентов. Газовая колонка Астра – это простая система для подогрева воды с целью последующего ее использования в горячем водоснабжении дома. В настоящее время выпускается несколько моделей газовых колонок «Астра», каждая из которых имеет свои особенности и характеристики. Единственное сходство среди них – это элементы управления системой, которые располагаются на передней лицевой стороне агрегата.

Внимание! Еще одна особенность, которая присутствует у всех установок от данного предприятия, это система безопасности: если горелка гаснет, прекращается подача воды

Основные характеристики

Производитель колонок . Это предприятие уже в течение 60 лет выпускает высокотехнологичную продукцию. Завод выпускает колонки, которые в качестве топлива используют только природный газ, а выход продуктов сгорания осуществляется посредством дымоотвода.

Современные модели газовой колонки экономичные, обладают высоким КПД, не вредят окружающей среде. Аппараты более выгодны, чем бойлеры для нагрева воды, так как их производительность выше. Они не тратят слишком много топлива, поэтому потребителю это выливается в небольшую сумму. Средняя стоимость устройства 9000 руб.

Газовые колонки астра помогают решить вопрос горячего водоснабжения. Даже модель с низким уровнем мощности способна нагреть достаточно воды для всей семьи. Более усовершенствованные устройства, которые обладают производительностью до 12л в минуту, способны одновременно обслуживать две точки подключения воды.

Несмотря на то, что этот водонагревательный прибор относится к бюджетным вариантам, в его состав входят элементы, обеспечивающее полную безопасность. Например, в некоторых случаях аппарат автоматически отключается.

Это возможно, если:

• Отсутствует тяга;
• Прекратилась подача воды;
• Отсутствует пламя.

Хорошие технические характеристики и разнообразие ассортимент делают колонки идеальным вариантом для обеспечения жилья горячей водой.

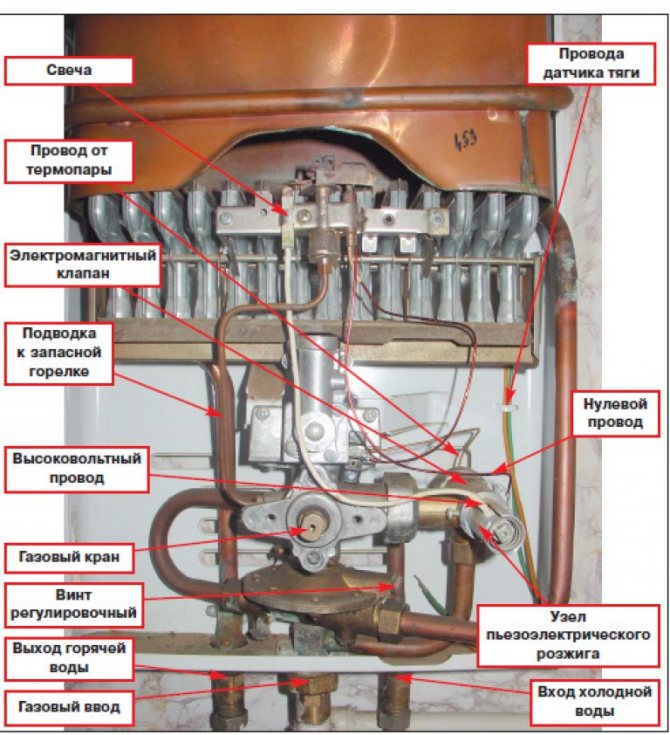

Устройство и принцип работы

Конструкция колонки предельно проста, как и принцип работы. Горелка поджигается при помощи электромагнитного клапана и проводов, огонь нагревает воду, которая подается через специальные трубки входа холодной, а затем выхода горячей жидкости.

Регулировка мощности производится при помощи газового крана и специальных рычагов. Все элементы конструкции механического типа, поэтому комплектующие имеют небольшую стоимость, а значит, в случае поломки, ремонт не ударит по семейному бюджету. По функционалу все составляющие конструкции делятся на газовые и водные.

Плюсы и минусы техники

Отечественный водонагреватель обладает массой преимуществ:

• Имеет доступную цену;
• Безопасен и надежен;
• Отличается классическим дизайном;
• Габариты позволяют уместить его даже в небольшом помещении;
• Экономно расходует газ;
• Легко устанавливается и простой в использовании;
• Не сложно настроить работу оборудования;
• За минуту нагревает достаточное количество воды;
• В случае поломки не трудно найти запасные детали.

Хоть приборы и относительно дешевые, но не стоит приобретать самую доступную модель. Ведь низкая цена говорит об использовании некачественных комплектующих. Из-за этого некоторые устройства во время эксплуатации часто протекают. Хоть сменные элементы и можно приобрести в любом магазине, но если поломки возникают часто, то возникнет вопрос о том, стоит ли использовать дешевое оборудование и регулярно тратиться на оборудование.

Если зажечь газовые колонки астра, то этот процесс будет сопровождаться неприятным звуком. Некоторые изделия обладают плохо настроенной автоматикой, отвечающей за контроль и поддержку температурного режима.

Для многих является разочарованием отсутствие дополнительных функций и примитивность механизма. Но, если использовать новые технологии добавить встроенный функционал, то стоимость аппаратов значительно возрастет, а у производителя нет такой цели.

Бытовой прибор ремонтопригоден, как утверждают все пользователи. В сервисных мастерских можно найти любую деталь. Среди преимуществ покупатели выделяют большой размер камер сгорания, поэтому некоторые модели обладают мощностью в 20кВт. Популярна модель ВПГ 8910, в ней можно самостоятельно регулировать тягу, как говорит инструкция по эксплуатации.

Диаметр дымохода достаточно широкий, а рама конструкции устойчива к любым нагрузкам. Блок питания оснащен дополнительной системой защиты, а воспользовавшись специальными болтами, каждый владелец без затруднений справится с регулировкой штуцера.

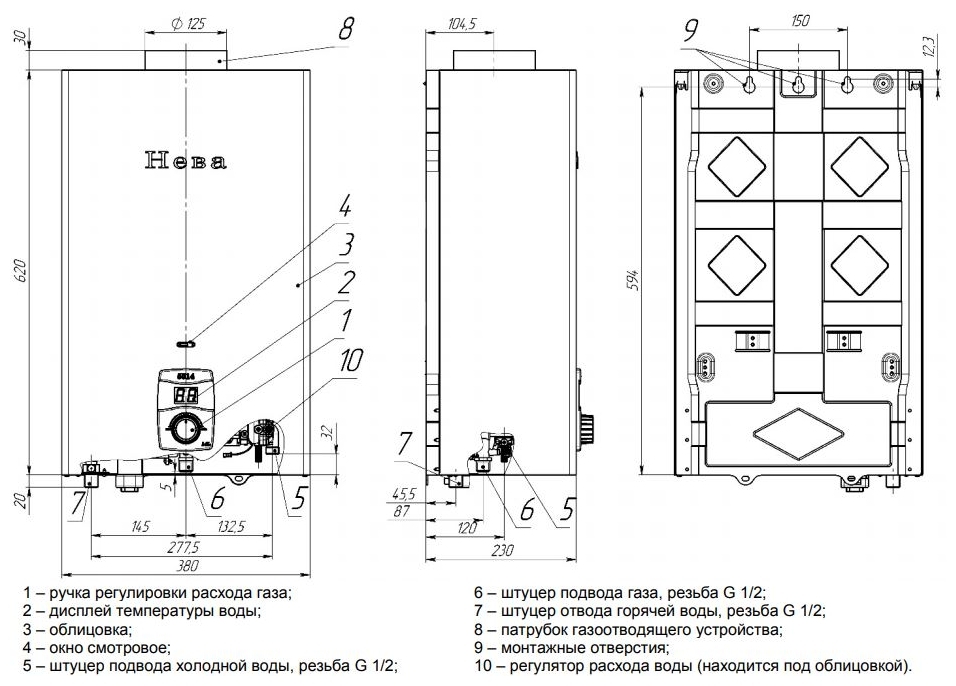

Устройство

Водонагреватели Нева выполнены из медных сплавов. Газовая колонка состоит из следующих элементов:

• медный корпус со смотровым окном, дисплеем;
• горелка;
• свеча для создания искры;
• ручки регулировки газа, воды;
• штуцеры для подачи, отвода жидкости;
• батарейный отсек;
• отверстие для слива;
• датчики контроля пламени, тяги, температуры;
• дымоход;
• крепежные элементы.

Система работает за счет горения газа, поэтому монтаж оборудования осуществляется сотрудниками газовой службы. Работы проводятся с соблюдением техники безопасности.

Такие водонагревательные газовые колонки имеют особенности, связанные с установкой:

• помещение, где будет располагаться газовый нагреватель Нева, должно быть нежилое, площадью не менее 8 м3;
• обязательно проведение хорошей вентиляции, обеспечивающей проветривание;
• стены, пол покрывают жаропрочными материалами;
• расстояние от боковых стен должно быть таким, чтобы можно было свободно подойти к устройству для обслуживания, включения;
• дымоход устанавливают с прочным креплением к колонке;
• для длительной эксплуатации оборудования рекомендуется установить фильтра очистки воды, газа.

После монтажа оборудования проверяют элементы на герметичность, тягу, запускают систему.

Для длительной и качественной работы газовых колонок Нева важно соблюдать правила эксплуатации:

• раз в год проводить техническое обслуживание – чистить горелку, мыть теплообменник, менять уплотнители;
• для устранения пыли с поверхности – протирать влажной, сухой салфетками;
• в случае образования накипи в баке, промывать его лимонной кислотой;
• регулярно заменять батарейки розжига.

В случае поломки, проводят ремонт газовой колонки Нева. В инструкции прописаны возможные поломки, правила проведения ремонтных работ. Можно обратиться для замены запчастей по гарантии к продавцу или производителю.

Рекомендуем статью по теме! Технические характеристики газовых колонок Superflame.

Почему популярны газовые колонки?

Хорошо, когда в квартире горячая вода льется из крана «сама собой», но о таком некоторые жильцы многоквартирных домов могут только мечтать. Плачевное состояние сетей ЖКХ заставляет россиян самостоятельно решать проблему горячего водоснабжения, выбирая между бойлером и колонкой. Если к дому не подведен газ, вопросов нет – приходится покупать бойлер, при наличии голубого топлива более выгодным вариантом оказывается газовый аппарат. Предлагаемые модели отличаются мощностью и производительностью. Максимальное значение – 20 кВт. Умеренно расходуя газ, они экономят деньги своих владельцев. Средняя цена – 9 000 рублей. Диаметр дымохода – до 12 см.

Инструкция по эксплуатации

Оборудование компании «Forte Home GmbH» отличается высоким качеством, поэтому никаких проблем при эксплуатации возникнуть не должно. Если же бойлер работает неправильно или обнаружена поломка, скорее всего проблема в неверно произведенной установке или неправильном использовании. Изредка возможен заводской брак. Если водонагревательный прибор плохо функционирует и не показывает полной мощности – нужно обратиться к специалисту за помощью.

Важно! Установка водонагревателя или устранение неполадок должны производиться работниками местной газовой службы. Самостоятельный монтаж бойлера может привести к тому, что горелка не будет загораться, и газ вызовет аварийную ситуацию

После подключения бойлера его эксплуатация, включение горячей воды и регулировка должны производиться согласно указанным в инструкции по эксплуатации указаниям. Весь модельный ряд представлен различными реализованными блоками управления и модулями включения, поэтому использование каждой модели отличается от других. Причина – различия в мощности бойлеров, системе зажигания, разных горелках, наличии режимов и регулировочных тумблеров.

Типичные поломки

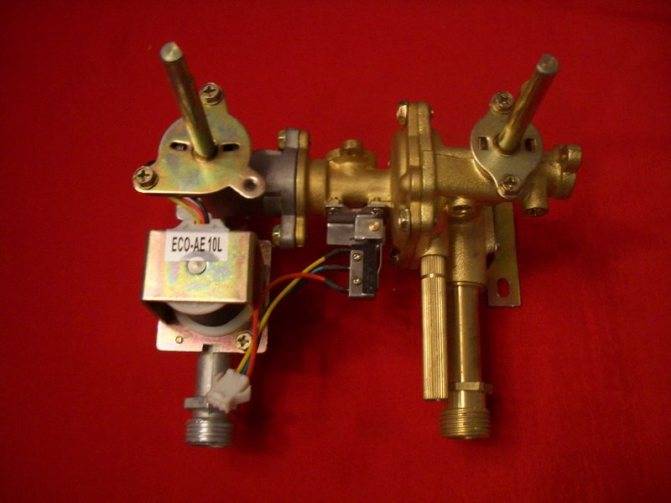

Бывает, что в рассматриваемых аппаратах ломается гидравлический узел. Демонтируется он просто, но с трудом ставится на место. Отсоединив гидравлическую группу, необходимо сразу проверить клапаны – они должны быть надежно закреплены. Стоит клапанам сдвинуться, или будет нарушена плотность соединения, нужно их немедленно поменять

Покупая элементы гидравлического узла, важно знать модификацию ГК

Также в ГК может случиться поломка электромагнитного клапана. Это небольшая проблема, но если не решить ее своевременно, последствия могут быть самыми серьезными. Клапан может испортиться из-за забивки продуктами горения — нужно срочно очистить его от сажи, иначе возникает угроза взрыва.

Возможные неисправности «Астры 08» (ВПГ 8910)

Горелка у модели используется хорошая, однако экономайзер под ней периодически может выходить из строя. Происходит это часто из-за неисправностей с проводкой. Чтобы сделать ремонт газовой колонки «Астра» своими руками, в первую очередь нужно перекрыть газ. В данном случае снимать устройство со стены нет необходимости. Чтобы отсоединить переднюю панель, придется воспользоваться отверткой. Находится экономайзер за электродом.

Для того чтобы до него добраться, в первую очередь следует заняться блоком. Крепится электрод в этой модели на четырех винтах. Теплообменник в данном случае трогать не нужно

После снятия электрода важно не задеть штуцер замера давления. В противном случае его головку придется менять. Снимается экономайзер довольно просто

Для этого необходимо выкрутить только два винта, которые находятся с левой и правой стороны. Далее нужно проверить его контакты. В некоторых случаях они загрязняются после длительного использования колонки. Если это не помогает, экономайзер придется заменить. Затем его нужно снова установить за электродом. Если после этого не зажигается газовая колонка «Астра 8910», ремонт своими руками сделать не получится

Снимается экономайзер довольно просто. Для этого необходимо выкрутить только два винта, которые находятся с левой и правой стороны. Далее нужно проверить его контакты. В некоторых случаях они загрязняются после длительного использования колонки. Если это не помогает, экономайзер придется заменить. Затем его нужно снова установить за электродом. Если после этого не зажигается газовая колонка «Астра 8910», ремонт своими руками сделать не получится.

Основные характеристики

Газовый водонагреватель для проточной воды – это техническое решение, основанное на потребностях, условиях и возможностях потребителя. Вопрос горячего водоснабжения актуальный во все времена. Газовая колонка астра — это достойное предложение, соответствующее запросам населения. Устройство даже с небольшой мощностью 12-15 кВт способно произвести нагрев воды до 60-65 градусов, при этом расход газа умеренный. Устройство с более высокой мощностью, имеющего производительность до 12л/мин., способно обслуживать две точки подключения воды одновременно.

Следует помнить, что установка газовой колонки астра должна производиться в полном соответствии с инструкцией, учитывая необходимые технические параметры ее использования.

Несмотря на то, что техника является бюджетным вариантом, она оснащена полной системой безопасности. Так, автоматическое отключение колонки происходит в случаях:

• отсутствия тяги;
• прекращения подачи воды;
• отсутствия пламени.

Ассортимент продукции достаточно разнообразный. В зависимости от производительности и индивидуальных предпочтений, можно сравнительно недорого обеспечить бесперебойную подачу горячей воды оптимальной температуры. Несмотря на то, что данная газовая установка по стоимости значительно ниже известного брендового оборудования, по функциональной наполняемости и дизайну она составляет достойную конкуренцию.

Заключение

Если вы все еще не знаете, стоит ли приобретать газовую колонку марки «Астра», то следует более подробно рассмотреть ее особенности. Например, медный теплообменник у всех моделей имеет увеличенную толщину стенок. Это обеспечивает хорошую теплоотдачу от нагретых газов воде, что позволяет экономить. Для более удобной эксплуатации производитель снабдил конструкцию дисплеем, с помощью которого вы сможете определить температуру подогретой воды.

Устанавливать проточные водонагреватели начали еще во времена отсутствия горячего водоснабжения. Модели старого образца по-прежнему встречаются в некоторых «сталинках» и «хрущевках». Однако и жители современных домов не отказываются от установки нагревательной техники, что связано с сезонными отключениями.

Следует только учесть, что модели старого и нового образца несколько отличаются по типу управления. Как правильно пользоваться газовой колонкой? Если у вас возникли с этим затруднения, то наша статья поможет их решить.

Легче запомнить правила пользования прибором, когда понимаешь его устройство. Независимо от производителя все газовые колонки — «Нева », « » и прочие — имеют одинаковую конструкцию. Меняться может только место расположения узлов.

Основные узлы:

• Теплообменник;
• Коллектор для отведения газов;
• Блок розжига;
• Горелка;
• Водная и газовая арматура.

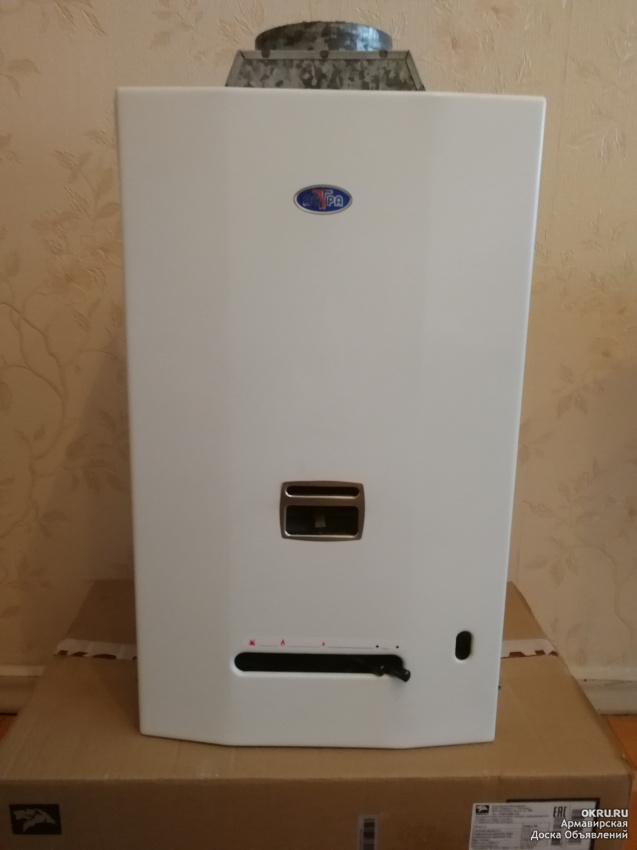

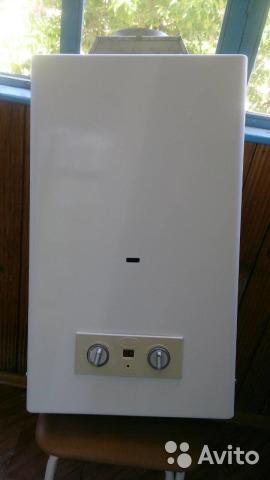

Облицовка колонки выполнена в виде металлического кожуха — в некоторых моделях на нем имеется смотровое окно. На панели находятся регуляторы мощности и температуры. Электронное управление дополняется дисплеем.

Блок розжига. В зависимости от типа розжига изделие имеет к нопку пьезорозжига или электронного включения батареек.

• Полуавтоматические модели. Пьезоподжиг может запускаться по-разному. В одних случаях нужно удерживать кнопку и прижимать регулятор мощности. Фитиль будет гореть до тех пор, пока вы сами не отключите устройство. Рекомендуется отключать горелку после использования или на время ухода из дома. Так можно сэкономить газ и продлить срок службы прибора.
• Автоматическая техника стоит дороже, однако является экономной в эксплуатации. Фитиль не горит постоянно. Горелка зажигается только при открытии смесителя и тухнет при закрытии. Электрический заряд посылают батарейки или турбина. Батарейки нужно периодически менять, а для нормальной работы турбины нужно обеспечить стабильное давление в магистрали.

Коллектор с выходящим патрубком. Располагается вверху. К патрубку подключаются трубы для отвода продуктов сгорания на улицу. В приборах с закрытой камерой сгорания коллектор находится снизу и оснащается вентилятором для принудительного отвода гари. Это турбированные модели типа «Нева Турбо», «Нева Люкс 8224», Bosch WTD.

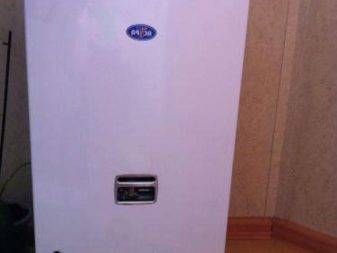

Колонки торговой марки «Астра» и « » выпускаются только с открытой камерой сгорания.

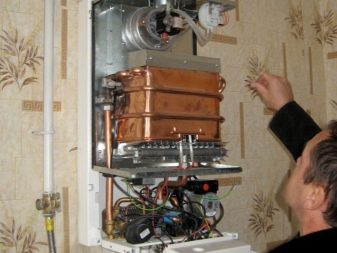

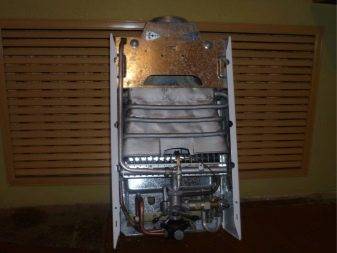

Теплообменник (радиатор) является основной деталью в водонагревателе. По его трубкам протекает вода, которая подогревается горелкой. Качественный радиатор производится из чистой меди. Если же в сплав добавляют примеси, то узел быстро прогорает, дает течь. Читайте статью « », чтобы узнать больше о его устройстве.

Горелка находится под радиатором находится. Надежный корпус должен производиться из стали. Деталь распределяет пламя по соплам для равномерного прогревания теплообменника.

Газовый узел может находиться сверху водного (в старых моделях) или справа от него. Работа регулируется за счет включения и отключения газа.

Водяной блок располагается рядом, благодаря ему в систему поступает топливо. При запуске воды в системе создается давление, отчего выгибается резиновая мембрана. Она выталкивает шток, который поворачивает топливный клапан.

Возле горелки размещено устройство розжига. Также техника оснащается датчиками защиты:

• Датчик тяги контролирует наличие тяги в системе;
• Сенсор ионизации — контроль наличия пламени;
• Термостат — измерение температуры, защита от перегрева свыше 90 градусов.

При срабатывании одного из датчиков прибор отключается.

Электрическая схема устройства:
