Бойлерное отопление частного дома своими руками схема, расчет

Потребление

От того, сколько электроэнергии потребляет водонагреватель, зависят расходы по оплате электричества. Существует три типа нагревательной техники и каждый из вариантов имеет свои особенности:

Накопительный водонагреватель. Представляет собой бак разного объема, с тэном внутри. Вода нагревается до определенной температуры, после чего нагреватель отключается. Контроль за процессом выполняет специальный датчик. При понижении температуры, ниже установленной, тэн включается повторно и доводит температуру до требуемой. Это приводит к перерасходу электричества, если вовремя не использовать подогретую воду и не выключить прибор. Ассортимент электронагревателей с тэном достаточно обширен.
Проточный водонагреватель. Устройство не имеет бака. Вода перемещается по трубам, попадает в нагреватель. Проходя через него, вода достигает необходимой температуры. Сколько потребляет такой водонагреватель, будет зависеть от температуры воды на входе.
Косвенный водонагреватель. Нагрев воды в баке осуществляется за счет отопительной системы. Это может быть центральное отопление или газовый котел. Благодаря функциональным особенностям бойлера, вода в нагревателе долго остается горячей, даже после отключения основного источника тепла. Благодаря дополнительной системе теплоизоляции объемы потребляющиеся бойлером косвенного нагрева очень незначительны: за счет косвенного использования электроэнергии отмечается существенная экономия средств.

Путем подсчетов и наблюдений, было установлено, что приборы проточного типа расходуют большее количество электроэнергии, поскольку обладают большей мощностью. Но с другой стороны, проточные системы включаются периодически, в то время, как накопительные используются постоянно. Мощность водонагревателя накопительного типа бывает разной, поэтому назвать их полностью энергосберегающими нельзя.

Чтобы произвести расчеты, необходимо знать следующие показатели: вместительность водонагревателя, мощность устройства, расход воды, время, необходимое для подогрева воды до нужной температуры и энергопотребление прибора в ваттах.

Есть примерные таблицы, позволяющие прикинуть, какой объем бака потребуется для комфортного использования. Например, одному человеку достаточно установить водонагреватель объемом от десяти до тридцати литров, при этом первое число – минимальный объем, последнее – нормальный. Для семьи из двух человек нужен бойлер на пятьдесят литров. Классическая семья из двух взрослых и двух детей нуждается в водонагревателе объемом от ста до ста двадцати литров.

Специалисты рекомендуют в среднем рассчитывать на одного человека пятьдесят литров воды в сутки. Стоит отметить, что цифры могут быть гораздо ниже или выше. Все зависит от потребностей в использовании воды: приготовление пищи, соблюдение личной гигиены, стирка, мытье посуды, принятие ванны или душа. Есть установленные нормы потребления воды на человека: на сутки для умывания необходимо около восьмидесяти литров, на мытье посуды – около двадцати литров, купание в ванной – около ста восьмидесяти литров.

Но при покупке учитывается не только литраж. Так как происходит смешение холодной и горячей воды, расход получается меньшим.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

трубы;
вентили, тройники, уголки;
шаровой кран;
набор ключей;
разводной или газовый ключ;
труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Подготовка инструментов

Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:

дрель;
сверла по бетону;
шурупы;
шуруповерт;
дюбеля;
саморезы;
молоток;
отвертки;
линейка или рулетка;
уровень;
газовый ключ;
рожковый ключ;
плоскогубцы;
пассатижи;
медный трехжильный провод с двойной изоляцией;
ФУМ-лента для герметизации соединений;
металлопластиковая труба;
евророзетка;
тройник;
запорные краны;
гибкие шланги.

При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.

Виды нагревателей

По источнику энергии они бывают:

электрическими;
газовыми;
использующими твердое или жидкое топливо;
косвенного нагрева от отопительных котлов или центрального отопления.

По методу нагрева воды они делятся на:

накопительные;
проточные.

Накопительный прибор более громоздкий, поскольку в его конструкции есть бак для нагрева воды, что требует наличия большой площади для установки.

Проточные модели при включении сразу нагревают небольшой объем воды, занимают немного места. Потребители получают горячую воду сразу при открытии крана, поскольку нагрев проходящей через них воды происходит без задержки. К их особенностям относится ограничение температуры и большое потребление энергии.

Проточные модели делятся на:

безнапорные, устанавливаемые на кран или душ и способные обслужить только одну водоразборную точку;
напорные, обслуживающие несколько водоразборных точек.

Действие таких приборов основано на нагреве за счет ТЭНов – медных трубок с внутренней спиралью. При пользовании требуется помнить, что включать их следует только при наличии в них воды, иначе ТЭН перегорит. Выключают их в обратном порядке.

При выборе места при безнапорном варианте целесообразен монтаж в ванной. Напор воды не будет слишком сильным, но его хватит, чтобы помыться.

Монтаж бойлера в отопительную систему

При сравнении подобного электроотопления с электрокотлами, то котлы подходят для комплектации любой системы отопления для условий быта. В наше время на рынке есть возможность выбора прибора, который выдержит нехарактерные нагрузки. Баки в подобных приборах бывают разного размера и емкости. Требуется особое расположение входов и выходов в накопительных баках.

Самой подходящей комбинацией будет, когда водоотвод расположен сверху а снизу – ввод. При этом нагретый носитель тепла сможет поступать в систему отопления без смешивания с холодной водой.

Выводные патрубки, которые располагаются в бойлере, должны быть диаметром не менее 2 дюймов. С помощью этого фактора, будет возможность подключения к трубам отопления напрямую, без каких-либо переходников.

Еще немаловажный аспект, про который нельзя забывать. При желании установки экономного электроотопления: большая часть бойлеров, представленных на рынке, имеют входные и выходные диаметры 3/54 диаметра. Это будет недостаточным для подсоединения отопительных радиаторов.

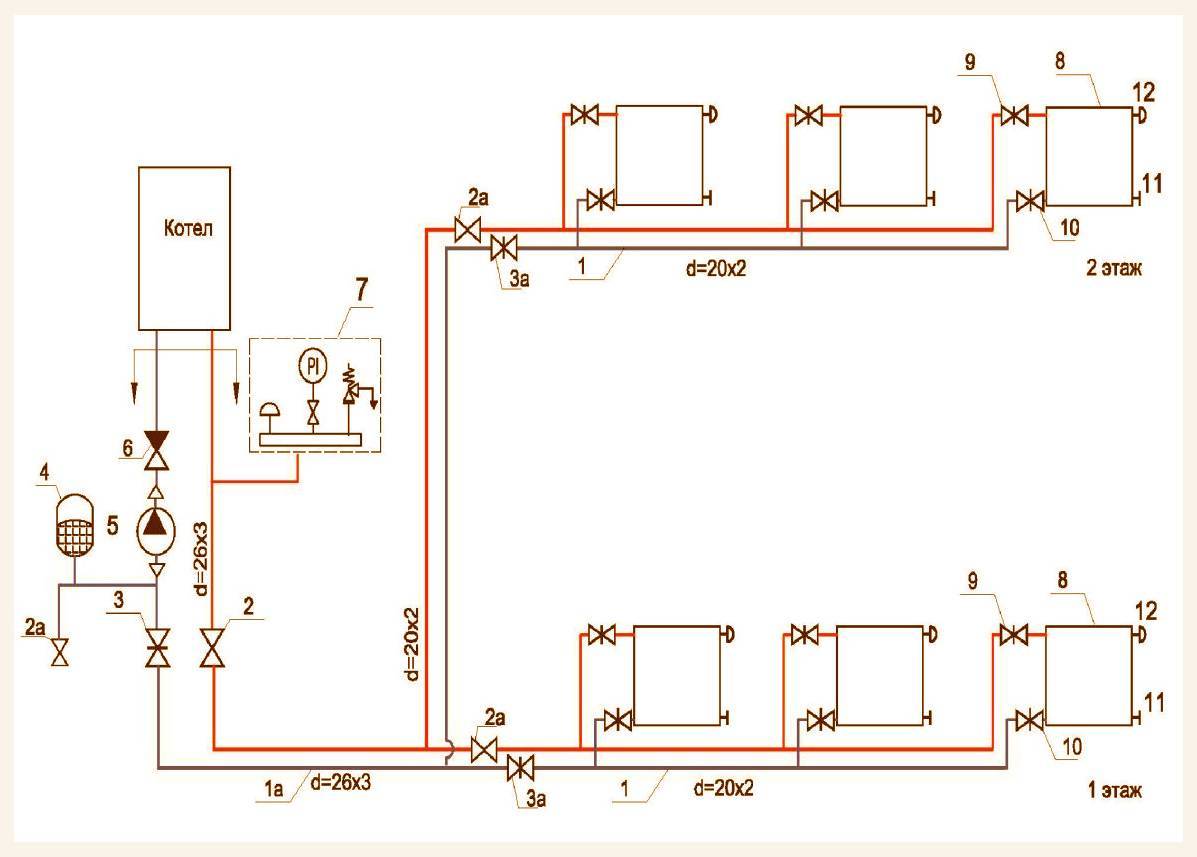

Схема подключения бойлера в отопительную систему

Типы нагревателей для бытовых нужд возможны к использованию в отопительной системе в постройке, имеющей малую площадь. Эта же информация требуется к руководству при использовании для системы отопления дома проточных электронагревателей. При такой ситуации не нужно забывать о том, что мощность трубчатого электронагревателя должна быть не менее 10 кВт. При наличии модели с мощностью не более 5-7 кВт, то использовать ее возможно для умывальника или душа.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

Устройство накопительного нагревателя воды
При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

Схема устройства проточного водонагревателя

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Наиболее популярные модели водонагревателей, которые используются в системах отопления:

Бойлер для отопления Thermex Champion Titaniumheat 150 V, производство Россия, ТЭН, объем 150 л, цена – 12190 руб.
Водонагреватель для отопления Gorenje TGU150NGB6, производство Сербия, ТЭН, объем 150 л, цена – 14320 руб.
Ariston ABS PRO R 150 V, производство Россия, ТЭН, объем 150 л, цена – 14970 руб.
Bosch WSTB 200, производство Германия, косвенный нагрев, объем 197 л, цена – 40833 руб.
Baxi Premier plus 150 (30 кВт), производство Италия, косвенный нагрев, объем 150 л, бак из нержавейки цена – 68600 руб.
Buderus Logalux SU160/5 производство Германия, косвенный нагрев “змеевик в змеевике”, нержавеющая сталь DUPLEX, объем 160 л, цена – 68869 руб.

Как обеспечить подачу воды по трубам – схема подключения

Для начала разберемся с внутренними составляющими самого бойлера. В него входят следующие части:

змеевик: расположен внутри водонагревателя и требуется для обогрева жидкости при помощи циркулирующего теплоносителя;
термостат: предназначен для контроля над температурой воды внутри самого бойлера, при достижении контрольной температуры устройство самостоятельно отключается и начинает работать снова, когда вода остывает;
утеплитель: обеспечивает долгое сохранение тепла внутри водонагревателя и не позволяет воде быстро остыть;
трубы водоснабжения: связывают устройство и систему отопления, происходит подключение к источнику теплоносителя.

Когда сам бойлер уже установлен на своем месте, можно приступать к его подключению к отопительной сети. Нужно помнить о том, что у водонагревателя есть 4 патрубка, по которым и проходит холодное и горячее водоснабжение. Их нужно подсоединить по данной схеме.

Во время совершения одного круга с водой происходит следующее:

холодная вода через 1 патрубок попадает в устройство;
с помощью змеевика нагревается и остается в бойлере до того момента, пока термостат не прекратит нагрев;
по трубам вода поступает в батареи и происходит подача теплоснабжения.

Преимущества

Такая система имеет свои неоспоримые плюсы. Ведь бойлер в таком случае выполняет сразу две функции, что делает его самым незаменимым устройством в доме или квартире. Устройство имеет следующие преимущества:

растрачивает значительно меньше тепла, чем обычные обогреватели, происходит это благодаря специальному слою теплоизоляции;
простая и удобная установка, которая не требует много энергии;
экономит много средств и не требует больших затрат на установку и обслуживание, котлы для отопления стоят намного дороже, чем среднестатистические бойлеры. Старые водонагреватели – самые экономичные в использовании;
можно самостоятельно настраивать необходимый уровень температуры или прекращать подачу тепла вовсе;
легко собрать самостоятельно в домашних условиях, не требуются особые инструменты и сантехническое оборудование, навыки и знания в этой сфере, достаточно четко следовать инструкции;
сам нагрев происходит от теплоносителя, что снижает риски прорывов и неправильного функционирования системы;
пользоваться горячей водой и отоплением можно в любое время, даже если на станции произойдет авария, это особенно распространено среди прорывов труб на теплоэлектростанциях в зимний период – дома всегда будет тепло.

Как можно увидеть, у данного устройства очень много плюсов, которые, без сомнений, одобряют устройство бойлера в качестве источника отопления в доме. Меньше затрат, чем на отопление от управляющей компании, но больше результативность, а главное – надежность.

Недостатки

У водонагревателей такого типа присутствуют и некоторые незначительные минусы. Они проявляются либо на ранних этапах, либо уже во время долгой работы бойлера. Недостатки техники заключаются в следующем:

устройство подвержено коррозии и другим неприятным явлениям, которые разрушают металл и стенки труб, а иногда даже самого водонагревателя. В первую очередь такому риску подвергаются бойлеры, работающие в постоянном режиме без остановки;
необходимо затратить много трудовых ресурсов на установку теплонагревателя: мало времени, но много инструментов, которые должны быть задействованы при монтаже;
рассчитаны только на маленькую площадь обогрева из-за недостаточной мощности: водонагревательные котлы, конечно, лучше справляются с этой обязанностью;
занимает много времени, чтобы прогреть большое количество воды: от двух часов до двенадцати, зависит от мощности бойлера;
в обязательном порядке требуется приобретение термостата, без него устройство не будет функционировать в полной мере, это свидетельствует о дополнительных расходах;
эффективный водонагреватель занимает много места в помещении, а иногда даже требует отдельную комнату для размещения;
нет шансов использовать устройство не в отопительный сезон, в противном случае это привет к дополнительным расходам при оплате коммунальных услуг.

Недостатков столько же, сколько и преимуществ. Соответственно, для каждого пользователя таким прибором все индивидуально. Одни не испытывают никаких проблем, а у некоторых возникают трудности. Поэтому нужно пробовать разные модели и только после этого уже делать выводы о трудностях эксплуатации устройств.

Как правильно пользоваться водонагревателем Термекс

Последовательность действий по запуску водонагревательного оборудования Термекс стандартна:

Отключить оборудование от электропитания;
Перекрыть подачу горячей воды из общего стояка, чтобы из-за неожиданной неисправности исключить обогрев воды центральной водопроводной системы (даже с установленным обратным клапаном);
Открыть выход для подачи горячей воды от оборудования;
Открыть кран горячего водоснабжения;
Открыть вход для подачи холодной воды;
Выключить кран с горячей водой после заполнения бака (вода начинает течь из горячего крана – водонагревательный резервуар заполнен);
Убедиться, что нет протечек, неисправностей;
Включить оборудование в электрическую сеть;
Проследить, чтобы индикация работала исправно;
Установить необходимый режим нагрева воды;
Измерить температуру воды из горячего крана;
Через 20-30 мин нагревания дисплей прибора покажет изменения температуры воды. Если дисплея нет, необходимо снова измерить температурный показатель жидкости из горячего крана.

При правильном подключении, запуске датчики работают исправно, температура изменяется согласно инструкции, соответствует заданному режиму.

Сколько греется вода в бойлере?

В первую очередь, стоит определиться с типом агрегата. Накопительный нагреватель имеет встроенный бак различных объемов. Внутри емкости скапливается вода, а установленный ТЭН ее нагревает до тех показателей, которые установлены вами на терморегуляторе. Теплоизоляция стенок удерживает тепло, что позволяет сэкономить электроэнергию. Как только температура начинает снижаться, реагирует термодатчик и ТЭН снова включается.

В проточных бойлерах способ работы несколько иной. Они не имеют накопителя, поэтому поток проходит через ТЭН, нагревается и сразу вытекает из крана.

От каких факторов зависит скорость нагрева:

литража бака;
температуры жидкости на входе;
установленных значений на регуляторе;
мощности ТЭНа.

Какой должна быть температура? Оптимально 60–65 градусов. При показателях 80–85°С есть вероятность ожогов. Поэтому горячая жидкость предварительно смешивается с холодной. Тем более возрастает риск отложения накипи. Соли калия и магния активно откладываются на поверхностях техники, а особенно — ТЭНе. В результате деталь перегревается и выходит из строя.

При установке показателей на отметку ниже 60 градусов появляется риск образования бактерий, что приводит к неприятному запаху воды. Устранить проблему не так уж просто, придется полностью сливать жидкость, демонтировать и мыть бак изнутри.

Поэтому возьмем оптимальные показатели 65 °С. При смешении вы получите воду в 40°С и сможете наполнить ванную. При этом прибор будет и дальше продолжать греть содержимое.

Сколько времени потребуется электрическому нагревателю для достижения значений на панели? Сравним мощность ТЭНа и литраж. Стандартная мощность составляет 1,5– 2,5 кВт. Поэтому емкость объемом 10–15 литров прогреется за полчаса, а объем 200 литров — за 5–8 часов.

К примеру, возьмем модели «Аристон» и «Термекс». Емкость бойлера от 80 до 100 литров. За сколько прогреется вода до 55 градусов, указано в таблице.

Мощность ТЭНа	«Аристон»	«Термекс»
80 л.	100 л.	200 л.	80 л.	100 л.	200 л.
1500 Вт	180	280	360	170	210	320
2500 Вт	110	230	320	130	160	290

T = 0,00117

V — вместительность емкости;

Т2 — установленная пользователем оптимальная температура;

Т1 — значения воды на входе;

W — мощность ТЭНа.

Преимущества накопительного бойлера в том, что пользоваться горячей жидкостью можно в любое время, даже при отключении электричества. Прибор способен обеспечить несколько точек забора: душ, раковину на кухне.

Расчеты для проточника проводятся примерно по той же формуле:

V = 14,3

Значения те же, что и в первом случае, только V означает скорость потока л/мин.

Преимущества проточника — в экономии энергии. ТЭН включается только тогда, когда вы открываете смеситель. Это дает возможность быстро и в любом количестве получить горячий поток. Минус в том, что температура нагрева обычно не превышает 40–50 градусов. Прибор может обеспечить только одну водозаборную точку.

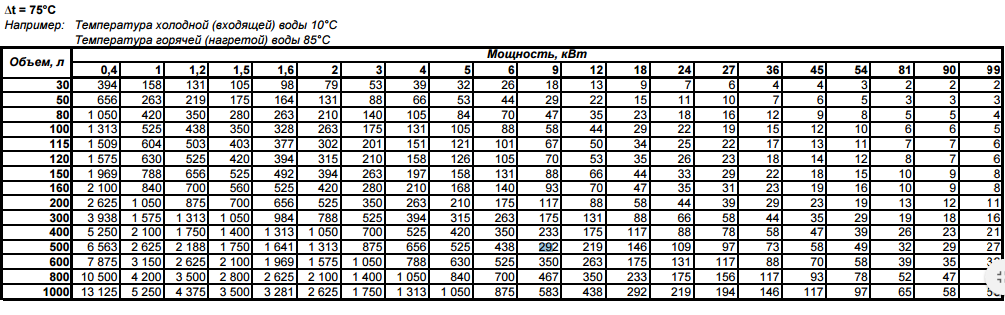

На картинке ниже показано время нагрева до 75 °С в накопителе:

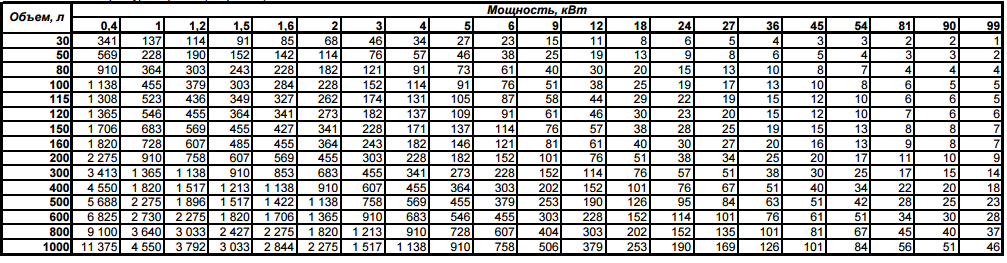

До 65 °С:

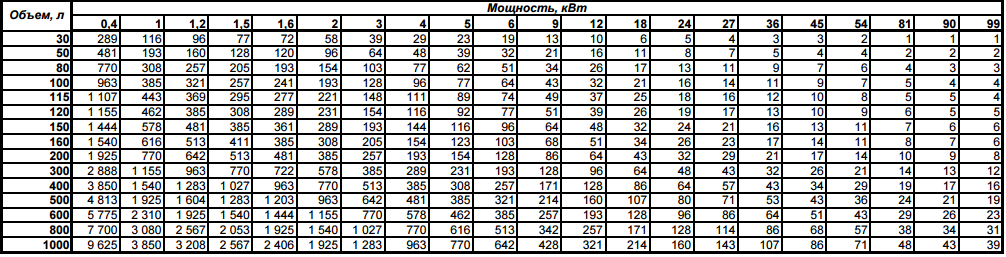

До 55 °С:

Максимальный поток для проточных устройств:

Знать время нагрева в бойлере действительно важно при покупке. Поэтому прежде чем отправиться в магазин, проведите дома расчеты

Так вы узнаете, какая техника подходит вашему дому.

Инертность нагрева

Скорость повышения температуры воды в трубах для электрических котлов достаточно высокая. Среднее время нагрева с 25 град до 60 составляет 15-20 мин в зависимости от объема системы. В этом плане отопление с помощью водонагревателя значительно уступает традиционному. Для того чтобы объем воды в бойлере емкостью 150 литров достиг нужного значения температуры необходимо ждать около часа. Основными критериями, влияющими на этот показатель, являются мощность ТЭНов, объем бака и всей системы в целом.

Однако когда электрический котел перестает работать – вода в трубах быстро остывает. В то же время в системе водонагревателя большой объем горячей жидкости находится в баке и потребуется несколько циклов циркуляции, чтобы она остыла. Т.е. в случае непредвиденного отключения электричества теплоноситель в бойлерной системе будет еще некоторое время горячим.

Резюмируя эти факторы можно определить основные условия использования электрического водонагревателя для отопления:

Площадь отапливаемого помещения должна быть относительно небольшой. Это обусловлено соотношением 1 кВт тепловой энергии на 10 м.кв;

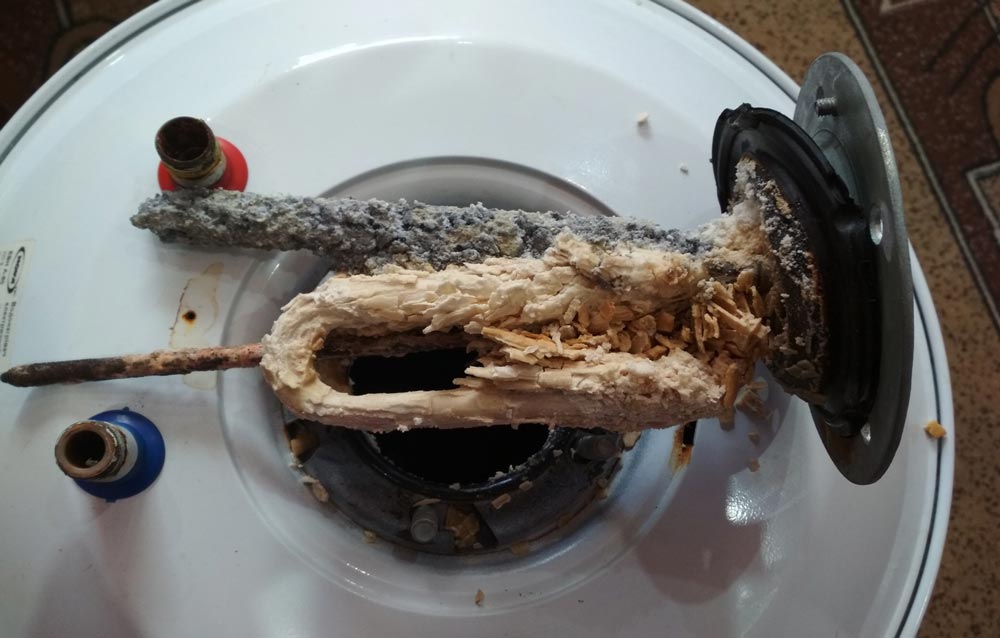

Хорошее качество проточной воды для сохранения всех элементов отопления;
Для наполнения бака необходимо создать такой же напор, как и в водопроводе – 4 атм. Это касается только тех случаев, когда устанавливается обычный бойлер не предназначенный для отопления из водонагревателя. В специализированных моделях значение минимального давления значительно ниже – от 1,5 атм.

Можно использовать электрический водонагреватель для отопления дома с небольшой площадью до 80 м.кв. Прежде всего это относится к дачным постройкам.

Вторым способом использования проточного водонагревателя для отопления является обустройство системы теплый пол. Но даже в этом случае необходимо внимательно ознакомиться со схемой подключения прибора к трубопроводу.

Обесточивание

При проведении монтажных работ обязательно выключается электрическая энергия на главном щитке. Обесточивание помещения, выделенного под установку накопительного или проточного водогрейного оборудования, осуществляется после того, как будет произведено заземление, установлена розетка и проделаны штробы под проводку.

Подключение электропитания

Выполнив обесточивание, можно приступить к подключению кабеля к установленной розетке в соответствии с цветовой маркировкой электрических жил.

Если предполагается прямое подключение водогрейного агрегата, а не через электрическую розетку, то потребуется использовать негорючие кабели с маркировкой ВВГнг или NYM.

Без полотенцесушителя теперь сложно представить себе ванную комнату. Полотенцесушитель электрический – какой лучше выбрать в ванную? Читайте полезные советы.

Замена картриджа в смесителе – задача простая. Следующая инструкция поможет вам разобраться в этой процедуре.

Бойлеры проточного типа

Подобные электронагреватели относят к отдельному виду. По особенностям своей конструкции бойлеры проточного типа имеют серьезное отличие от накопительных приборов для нагрева воды.

Проточный прибор выполнен в более малом размере из-за отсутствия в нем накопителя для горячей воды. Через вводный патрубок вода поступает в нагреватель, а затем уже происходит ее нагрев.

Осуществляется нагрев в медной колбе, а нагревательными приборами являются достаточно мощные трубчатые электронагреватели. Чаще всего в проточных приборах использованы трубчатые электронагреватели с мощностью от 5 до 25 кВт. После нагрева жидкости, она поступает сразу в систему домашнего отопления. Специальные регулировочные клапаны регулируют расход жидкости.

С помощью подобных устройств появляется возможность получение горячей воды в течение короткого времени. Но для системы отопления подобные приборы абсолютно не подходят. Судя по отзывам – характерной особенностью является неравномерный расход электричества.

Проточный бойлер

Приборы подобного типа могут использоваться для организации системы отопления в компактных строениях подобные дачным. Главным является провести расчеты мощности устройства и установка качественной проводки, способной выдерживать сетевые нагрузки.

Монтаж оборудования

Если раньше выбор устройств для организации отопления был не очень велик, то сейчас ассортимент предлагаемых приборов весьма разнообразен. Нагрузки на сеть бывают разные, и можно подобрать такой водонагревательный аппарат, чтобы он мог справиться с ними. Размер и объем баков бывает разным.

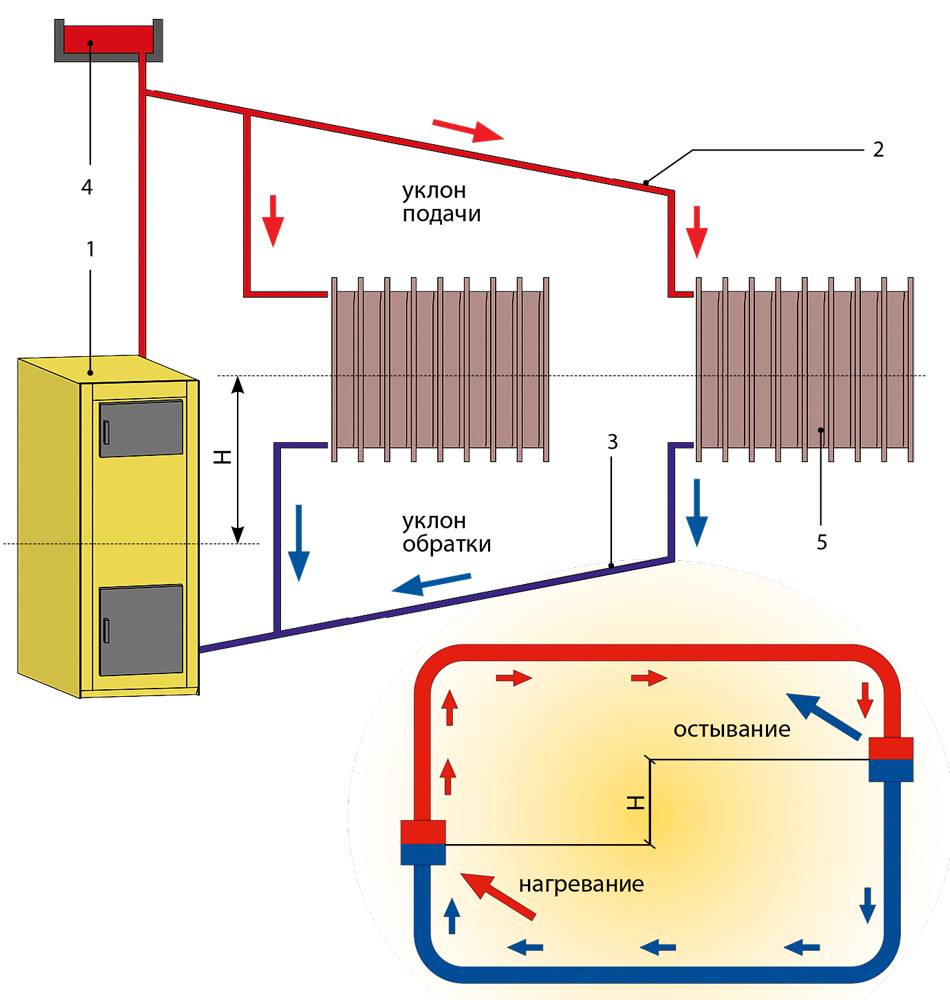

Схема отопительной системы с бойлером

Для входа и выхода воды используются различные комбинации. Лучше всего, если вывод теплоносителя будет сверху, а ввод – снизу. Вода нагреется, поступит в систему отопления, и с холодной не смешается. В бойлере расположены выводные патрубки. Их диаметр должен быть 2 дюйма, чтобы можно было подключать прибор к трубам системы отопления без использования переходников.

Стоит знать, что диаметры входов и выходов большинства из приборов, представленных на настоящий момент на рынке, составляют 3,54 дюйма. Поэтому радиаторы к ним присоединить сложно. А расчет мощности прост: на 10м2 — 1кВт.

Если у дома площадь невелика, то для системы отопления применяют водонагреватели бытового типа. Но при этом мощность ТЭНа не должна быть меньше 10 кВт. Маломощные приборы (от 5 до 7 кВт) используются для незначительных нужд — например, организации душа.

Следует обращать внимание на инструкции, в которых есть все необходимые советы по установке нагревателя. Нужно неукоснительно следовать им, чтобы монтаж был правильным, а в дальнейшей работе не возникали непредвиденные срывы

От этого зависит производительность электрического отопления частного дома. Для оптимальной работы количество всех этих ответвлений и колен должно быть как можно меньше.

Понятно, что из помещения теплый воздух будет улетучиваться. Это может сказаться на нагрузке ТЭНов. Поэтому перед проектом системы и монтажом производят утепление дома. За всеми установками нужно ухаживать и не забывать о профилактических работах. Обязательно нужно позвать специалиста для техобслуживания отопительной системы перед наступлением холодов. Конечно, владелец может и сам осмотреть и обслужить все детали, но у него должны быть хотя бы минимальные знания о работе бойлеров и ТЭНов.

Пример обвязки бойлера
