Установка насоса в систему отопления: советы и видеоинструкция

В каком месте отопительной системы монтировать прибор

Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

Где лучше установить аппарат

Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

Есть ли исключения?

Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
Розетка для подключения отдельная, герметизированная и заземленная.
При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

температура и плотность ниже, оборудование прослужит дольше;
повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки. По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Рекомендации:

Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

На подаче. Насос монтируют на выходе из котла после группы безопасности.
На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Конструктивные особенности

Продукция немецких производителей может работать очень долго без технического обслуживания. А все потому, что при ее изготовлении используются прочные и надежные материалы. Так, например, корпус изделия выполнен из прочного серого чугуна. Внутри него расположен вал из нержавеющей стали. Он крепится при помощи подшипников, выполненных из графита. Скорость подачи жидкости имеет трехступенчатую регулировку. При этом максимально возможные параметры температуры теплоносителя могут достигать +110 градусов по Цельсию. В промышленных моделях этот потолок может увеличиваться.

Обратите внимание! Описываемый насос рассчитан и на очень высокое рабочее давление. Стандартные изделия, используемые в быту, способны выдержать давление в 10 Бар. Промышленные образцы в специальном исполнении выдерживают давление в 16 Бар

Промышленные образцы в специальном исполнении выдерживают давление в 16 Бар.

1 Как установить циркуляционный насос в систему отопления?

Установка насоса в систему отопления частного дома создает необходимые условия для принудительного равномерного циркулирования теплоносителя в системе отопления, и обеспечивает одинаковый нагрев радиаторов вне зависимости от степени удаленности от котла.

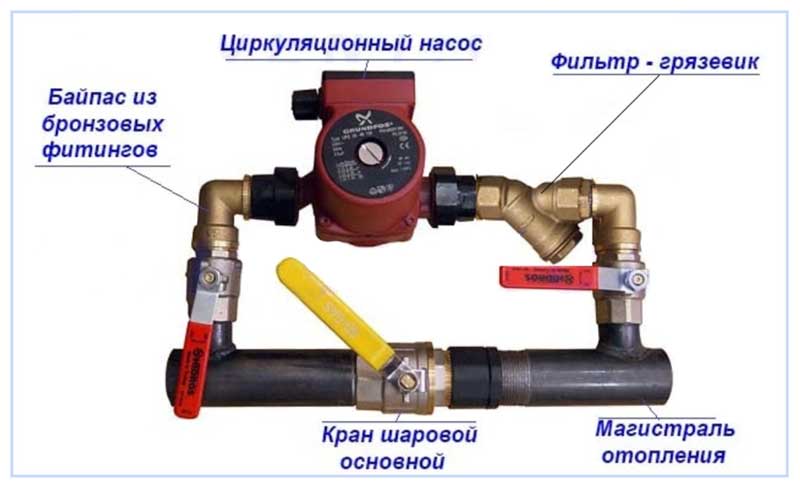

Комплект установки насоса в систему отопления

1.1 Варианты установки

Насос отопления устанавливается по двум различным схемам:

для одной трубы;
для двух труб.

Однотрубный способ дает постоянный расход теплоносителя при небольших температурных перепадах. Установка насоса на отопление вторым способом будет давать переменный расход теплового агента и высокий температурный перепад.

Не зависимо от того какой способ выбрать, оборудование, которое обеспечит нормальный обогрев практически одинаковое и состоит из:

котла;
автоматического воздушника;
термостатического клапана;
радиатора;
балансировочного клапана;
расширительного бака;
вентиля;
фильтра;
циркуляционного насоса;
манометра;
предохранительного клапана.

Установленный циркуляционный насос в систему отопления не только убирает инерцию длительного нагрева всей системы и сокращает время подачи горячей воды в дальние от котла радиаторы, но и:

практически мгновенно (благодаря принудительному нагнетанию) выравнивает температурные режимы во всех батареях дома;
за счет резкого перепада внутритрубного давления исключает появление воздушных пробок, которые мешают нормальной циркуляции теплоносителей;
увеличивает КПД всего отопительного контура, вне зависимости от места расположения радиаторов и удаленности их от отопительного котла.

1.2 Какой насос на отопление подходит для систем частного дома?

Чтобы правильно подобрать аппарат, стоит учесть две важные детали, а именно: силу напора, с которой циркулирует в трубопроводе отопительный тепловой агент и механическое сопротивление гидравлики в момент создания напора. Поэтому нужно брать аппарат, исходя из показателей, которые будут занижены на 10% по сравнению с исходными показателями расчетного значения напора и сопротивления.

Как правильно установить циркуляционный насос в систему отопления?

В противном случае, установка мощных тепловых насосов для отопления приводит к тому, что в трубах начинает шуметь, а электронасос потребляет значительно больше энергии, чем заявлено в паспорте. К тому же изнашиваться аппаратура будет значительно быстрее.

Если же поставить насос с расчетной мощностью значительно меньше, чем показатели напора и сопротивления, то водяной обогрев не будет производиться нормально. Требуемый объем перекачки не сможет соблюдаться.

Поскольку максимальный КПД можно получить только при максимально допустимых оборотах электродвигателя, стоит приобретать аппараты с возможностью электронной или ручной регуляции скоростей вращения вала. Но, стоит помнить, что если в схеме отопления стоит термоклапан, а на высоких оборотах двигателя начинают проявляться посторонние шумы, то напорную аппаратуру нужно перевести на пониженные обороты.

Не забываем также о различиях между напорной аппаратурой с разными роторами (мокрого и сухого типа). В аппаратах с мокрым ротором смазка всех частей насоса происходит за счет самого теплоносителя, что значительно продлевает срок его службы и уменьшает уровень шума в разы.

Схема и система отопления с электрокотлом

Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки. Установка электрокотла разрешена на стену из негорючего материала.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения.
При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.
По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Мощность такого оборудования составляет ,2 кВт в час. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.
В итоге для строительства системы нам потребуется один котел, несколько радиаторов обычно их количество равно числу окон и арматура для трубопровода с сопутствующими фитингами. Обвязка отопительного котла — процесс подключения нужного оборудования.
ОТОПЛЕНИЕ дома за 1 ДЕНЬ Твердотопливный КОТЕЛ

Устройство и принцип работы двухходового клапана

Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

Читать также: Как подключить теплый пол к отоплению

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
После того как температура достигнет заданной отметки шток клапана закрывается.

Пневматические;
Гидравлические;
С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Читать также: Зачем нужно давление в системе отопления

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу.

Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос.

Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы.

Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе.

На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально.

Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Параметры правильного выбора оборудования

Все старания по процессу установки сведутся до нуля, если неверно выбрать оборудование. Чтобы не прогадать, нужно заранее проверить все стороны определенной системы для отопления и сделать расчеты которые для этого необходимы.

Основные варианты насосов

По особенностям конструкции все приборы разделяют на 2 категории: с мокрым и сухим ротором. Для частных строений подходит вариант «мокрого» типа. Он миниатюрный, практически безвучный и имеет удобное для обслуживания и ремонта модульное строение.

Но не выделяется большой производительностью: самый большой КПД самых новых моделей может достигать 52-54%.

Агрегаты с сухим ротором производительны, нетребовательны к качеству носителя тепла, могут работать под большим напором и не просят строго горизонтального размещения на трубе. Но они намного шумнее, а их работа сопровождается вибрацией. Большинство моделей ставятся на сам фундамент или железную опорную раму.

Для установки консольных, моноблочных или «In-line» моделей нужно индивидуальное помещение – теплогенерирующая установка. Их лучше всего использовать, когда нужен расход более 100 м?/ч, другими словами для обслуживания групп загородных домов или высотных домов.

Небольшой обзор технических свойств

Во время выбора насоса обязательно необходимо изучить характеристики в техническом плане и сравнить их с требованиями системы обогрева.

Важными считаются подобные характеристики, как:

напор, который покроет потери гидравлики в контуре;
продуктивность – водный объем или подача за конкретный интервал времени;
температура работы носителя тепла, max и min – у самых новых моделей примерно +2 ?С… +110 ?С;
мощность – с учетом гидравлических потерь механическая мощность доминирует над полезной.

Актуальны и конструкционные детали, к примеру, входной/выходной диаметр патрубков. Для отопительных систем средние параметры – 25 мм и 32 мм.

Примером агрегата для оснащения отопительной сети жилья площадью 100 м? считается насос Grundfos UPS с трубным соединением 32 мм, работоспособностью 62 л/с и весом 3,65 кг. Миниатюрный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для перевозки жидкости на 2 этаж.

Насосы со встроеной электроникой разрешают быстро переводить оборудование в намного удобный режим в зависимости от смены температуры или давления в сети. Устройства автоматические снабжены цифровыми мониторами, которые представляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Требования к процессу установки насоса циркуляционного

Есть ряд норм, на законодательном уровне регулирующих установку насоса циркуляционного в систему обогрева. Часть правил изложена в СНиП 2.04.05 «Теплоснабжение…». К примеру, там говорится о приоритете циркуляции принудительного типа в отопительных сетях.

Почти что все требования обоснованы рабочей эффективностью системы в общем и циркуляционного прибора в особенности. К примеру, вал устройства с мокрым ротором нужно ставить на трубе только горизонтально по уровню, чтобы изнутри не появилось воздушных пробок и детали насоса не обнашивались раньше срока.

Фильтр от грязи и механических частиц необходим во всяком случае даже при установке монолитных моделей. Профильтрованный тепловой носитель принесёт намного меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Непромывной фильтр устанавливают пробкой вниз в направлении движения воды, чтобы уменьшить сопротивление и сделать легче обслуживание системы.

Определенные правила диктуют изготовители. К примеру, старые модели конкретных марок было принято ставить только на обратке, так как они не выдерживали больших температур.

Нынче насосы приобрели более многофункциональный характер и их разрешено устанавливать в любом подходящем месте, но с соблюдением показателей мощности.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

Автоматический отвод накопившегося воздуха;
Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.
Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Схема подключения циркуляционного насоса в систему отопления

Системы отопления бывают разные, но принципы установки в них насоса, одинаковые. Для начала нужно выбрать место расположения прибора.

Горячая вода более агрессивна, для внутренних деталей прибора, остывший теплоноситель лучше.
При вскипании теплоносителя в котле (а такое случается), первым участкам трубопровода достанется вода с пузырьками воздуха. Такая смесь также укоротит рабочий ресурс помпы.
Расположение, когда насос «вдавливает» поток в котёл, благотворно сказывается на самом отопительном приборе – его теплообменник не будет так подвержен накоплению воздушных пробок.

При этом место выбирают открытое, чтобы в дальнейшем к насосу можно было легко подойти. Удобно, если вблизи будет расположена хорошая розетка с заземлением. Если таковой нет, придётся её специально провести.

Закрытый расширительный бак должен стоять так, чтобы поток «высасывался» из него. То есть сначала расширительный бак, потом насос, котёл и в конце группа безопасности.

Чтобы прибор служил дольше, на входе в него должны быть установлены фильтры. Взвеси и окалина в теплоносителе – недопустимы. Если теплоноситель старый, лучше слить его и, промыв трубы, залить чистый.

Схема монтажа циркуляционного насоса

Труба, на которую ставится помпа, может быть вертикальной или горизонтальной (и даже наклонной), это не имеет значения. Однако нужно следить, чтобы внутренний ее вал располагался только горизонтально, а в клеммную коробку не попадала вода.

Схемы подключения прибора для разных систем отопления

Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.
