Экран на батарею отопления: из дерева, металла, пластика, стекла, мдф

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

• долговечность;
• нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
• невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.

Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого

Однако нужно отметить и негативные стороны материала:

• низкая теплопроводность;
• невысокая прочность дешёвых материалов;
• при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.

Экраны из стекла можно выполнить в разном оформлении

Короб для батареи отопления из МДФ и ХДФ

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

• простой уход;
• большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
• простая обработка, не требует дополнительного окрашивания;
• бюджетная стоимость.

Решётку из МДФ можно подобрать под любой интерьер

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

Монтаж короба из гипсокартона

Чтобы спрятать батарею под гипсокартоном понадобится металлический профиль или брус, лист гипсокартона и расходные материалы (метизы, шпаклёвка, грунт, серпянка и перфорированные уголки). Для этого возводится обрешетка с отверстием, в которое в дальнейшем будет вставляться декоративный экран.

Батарея под гипсокартономИсточник i.ytimg.com

На момент монтажа каркаса вы должны определиться с размером решётки. Можно ориентироваться на наиболее популярные значения: 600 на 1200, 600 на 900, 600 на 600 мм. или габариты вашего радиатора. Уже на этом этапе нужно понимать, если краны, резьбовые соединения, температурные датчики или иные элементы окажутся вне проёма, для их обслуживания вам понадобится разобрать всю конструкцию.

Собрав подоблицовочную систему, на неё прикручивается гипсокартон. Центральный проём всё это время остаётся открытым.

Обработка грунтовкой и шпаклевание выполняются в зависимости от того, какой вид отделки будет использоваться в качестве финишного покрытия. Под покраску или тонкие обои выводится идеальная поверхность. Для декоративной штукатурки допускаются перепады плоскости в 2-3 мм на 1 м2.

Фальшстена для маскировки радиатораИсточник gopb.ru

Не смотря на небольшой объём предстоящей работы, шпаклевание выполняется с соблюдением всех правил:

На швы накладывается специальная сетка – серпянка.
Углы выравниваются за счёт пластмассовых или оцинкованных перфорированных уголков.
Перед нанесением каждого нового слоя шпаклёвки поверхность грунтуется и просушивается.
Важно! Любое отклонение от правил может привести к нарушению целостности поверхности.

Экраны для батарей: основные функции в интерьере

Правильно подобранные и качественно установленные экраны для радиаторов способны не только улучшить внешний вид помещения, но и направить потоки теплого воздуха в необходимом направлении. Решетки радиаторов отопления помогают увеличить теплоотдачу и значительно повысить эффективность обогрева комнаты.

Экраны для радиаторов могут быть любой формы

Экран на радиаторы необходим, если в доме есть дети

Наиболее часто встречающийся случай – это экран для чугунной батареи, поскольку именно такие радиаторы обыватели стремятся закрыть и тем самым избавить комнату от присутствия этих, как правило, громоздких и малопривлекательных изделий. Чугунные батареи неуместны во многих интерьерах, но вместо радикального способа замены их на более современные и привлекательные образцы можно воспользоваться доступным способом – закрыть их экраном или навесным коробом.

Металл и ткань — необычные материалы, использованные в декорировании радиатора

Несмотря на то, что изготовление экранов для батарей – процесс не слишком простой, а количество фирм, производящих такие изделия, увеличивается с каждым годом, многие обыватели предпочитают обойтись собственными силами и сделать экран для батареи своими руками. Нельзя с уверенностью утверждать, что подобное невозможно, но самостоятельно изготовленный короб наверняка будет уступать по потребительским качествам фабричному собрату. Специалисты рекомендуют тщательно изучить технологии изготовления и особенности прохождения воздуха, чтобы полученный короб не стал препятствием для свободного попадания тепла в комнату.

Радиатор станет настоящим арт-объектом, если правильно подобрать ему «обложку»

Сборка и установка экрана своими руками.

Экран предназначенный для закрытия старых батарей, установить его легко и просто. Для установки экрана не понадобятся какие-то профессиональные навыки. Установка экрана возможна с помощью специальных кронштейнов крепления, либо навешиванием непосредственно на сами элементы отопительной системы.

Экраны для батарей отопления выполнены в виде декоративной металлической сетки, маскирующей батареи и пропускающей тепло в квартиру.

Кроме маскировки внешнего вида батарей, экраны выполняют еще одну немаловажную функцию-уменьшают количество пыли оседающей на батареях, которую всегда было нелегко удалить.

Кроме этого, батареи советского образца всегда являлись причиной случаев травматизма, особенно часто травмировались дети.

Закрытие острых углов батарей отопления экраном, делает их совершенно безопасными.

Если металлический экран нужно покупать, то перфорированный вполне возможно изготовить самому. Для этого понадобятся:

• лист перфорированного ДСП;
• деревянные планки;
• фанера;
• электрический или ручной лобзик;
• саморезы;
• фольга;
• лак;
• краска.

Легче всего найти в интернете чертёж понравившегося экрана и следуя пошаговой инструкции изготовить экраны для каждого помещения квартиры.

Самостоятельное изготовление экрана дает возможность самому выбирать узоры и цвет, которые будут полностью соответствовать интерьеру помещений.

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

Разновидности декоративных экранов

По своим конструктивным особенностям различают экраны:

• плоские, закрывающие только фронтальную часть батареи;
• навесные с крышкой или без крышки;
• навесные короба, закрывающие батарею со всех сторон.

Если батарея выступает над стеной, оптимальным вариантом для нее будет короб или навесной экран без крышки. Последний смотрится более легко и непринужденно, не загромождает пространство.

Коробам или моделям с крышкой также можно найти оригинальное и практичное применение в виде подставки или тумбы, особенно в летний период. В отопительный сезон лучше не ставить на крышку предметы, чтобы они не нагревались и не препятствовали свободной циркуляции теплого воздуха.

Если радиатор находится в подоконной нише, подойдет плоская навесная или передвижная панель на ножках. Такая конструкция – прекрасный вариант декора, не занимающий полезную площадь.

Экраны могут изготавливаться из разных материалов – металла, дерева, стекла, пластика. Бывают и комбинированные модели, содержащие стекло и HDF, металл и дерево и др.

Монтаж

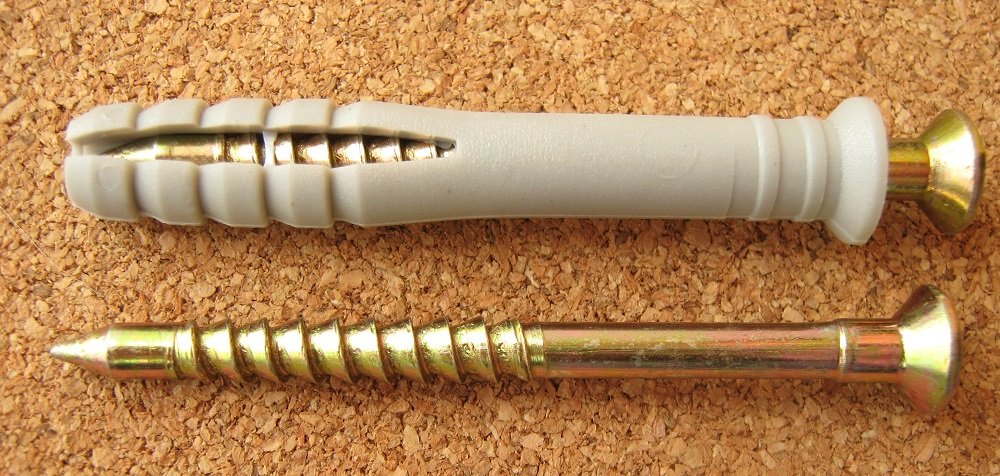

Дюбель гвоздь

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене.  После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

1. Установка экрана на батарею на забивные анкеры. Определив оптимальное расположение экрана и отметив на стене соответствующие точки, просверливают в них отверстия. С помощью молотка забивают анкер в отверстия, а уже в него закручивают болт. На эти болты крепят короб.
2. Монтаж на крючки. Приложив экран к стене, намечают точки для отверстий под дюбели с двух сторон. Просверливают, вбивают дюбели. В них монтируют крепежные крюки. На них вешают короб.
3. Установка на ножки. Самый простой способ решения проблемы, для которого понадобятся мебельные (желательно регулируемые) ножки. Их крепят к нижней части конструкции, используя металлические уголки. После выставляют нужную высоту каждой ножки и надевают на батарею.

Функциональное назначение экрана на батарею

Экраны, независимо от их материала, являются прекрасным решением нескольких задач:

1. Защита. Радиаторы, независимо – старые или новые, представляют опасность для здоровья жильцов. От разогретой поверхности батарей возможно получить ожог кожных покровов, а выступающие части, при ударе о них, могут стать причиной механических повреждений. Особую опасность в этом плане радиаторы представляют для детей. Различные виды экранов для батарей отопления надёжно выполняют защитные функции здоровья взрослых и детей.
2. Гигиеническая чистота. Сложная форма батарей в виде гармошки всегда служила труднодоступным местом, в котором собирается пыль и грязь. Уборка возле радиаторов приносит много негативных эмоций, поэтому экран, защищая батарею от пылевых частиц, поможет облегчить процесс.
3. Улучшение конвекционных качеств радиаторов. Благодаря тому, что во многих экранах, предназначенных для систем отопления, есть вырезы, дополнительные пространства и специально предусмотренные элементы, можно увеличить общую конвекцию радиаторов. Зачастую в промежутке между батареей и стеной располагают отражающий экран, и нагреваясь, он увеличивает теплоотдачу.
4. Декоративные решения. Наиболее часто экраны для системы отопления устанавливают с целью гармонизации её с интерьером. Чтобы скрыть радиатор и внести в декор недостающие элементы, решётки выбирают нестандартного вида. Сегодня существует бесконечное множество вариантов исполнения экранов для радиаторов, отличающихся по материалу, форме, декору и рисунку, поэтому проблем с выбором не будет.

Бежево-коричневый экран на батарею отопления

Белый экран на батарею отопления с узором

Бело-коричневый экран на батарею отопления в современном дизайне

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

READ Как установить sense 7 на htc one m7

Изготовление

По итогам замеров заказываем на производстве следующие элементы:

• 175х185 мм. 3 штуки — боковые декоративные элементы
• 175х1185 мм. 3 штуки — центральные декоративные элементы
• 213х1205 мм. 1 штука — крышка
• 185х680 мм. 2 штуки — боковины-стойки

Размеры выбраны таким образом, чтобы расстояние от батареи до экрана составляло примерно 1 см. Крышка будет немного выступать за основную часть, а экран будет двухцветным.

Если есть желание сэкономить, кромку можно оставлять только на видимых частях элементов, а в местах их прилегания друг к другу или к стене оставить ДСП голым. Но мы для большей красоты делали кромку со всех сторон.

Переходим к описанию процессу пошагово. Забираем распил вот в таком виде.

Начинаем работу с белых элементов. Поскольку плотному прилеганию декоративного экрана к стене мешает плинтус, белые боковины необходимо подрезать. Для удобной разметки можно снять уголок плинтуса и разметить место реза наверняка.

Пилить удобнее электрическим лобзиком, но учитывайте следующий нюанс: с лицевой стороны пилка сильно «погрызет» покрытие ДСП, а вот с обратной рез получится уже аккуратным.

Далее переходим к более сложной части. Поскольку к батарее подведены две трубы (сверху и снизу), необходимо вырезать для них места. Замеряем толщину трубы и расстояние от стены до ее середины — получаем примерно следующую картину.

Вырезать также можно лобзиком, но инструмент этот довольно капризный. Мы хотели, чтобы отверстие вокруг труб было круглым — для это используем вот такие коронки. Сойдет для этих целей также и сверло Форстнера подходящего диаметра.

При сверлении коронками стоит учитывать, что начинать сверлить стоит уже с лицевой стороны: на выходе образуются некрасивые сколы, которые недопустимы для декоративного экрана на батарею. После высверливания, вырезаем оставшуюся ненужную часть.

С самой грязной частью покончено. Переходим к более интересному этапу — сборке. Примеряем декоративные плашки на боковину и прикручиваем их саморезами. Чтобы крутить было легче и не допустить появления трещин, места под саморезы надо предварительно рассверлить. В качестве ограничителя сверла используем обычную изоленту.

После этого крепим на саморезы металлические уголки — на них будет держаться лицевая часть декоративного экрана радиатора.

Далее прикручиваем лицевые элементы. Ничего сложного в этом нет. Главное — аккуратность и отсутствие спешки.

Расстояние между уголками было выбрано «на глаз» — в дальнейшем их никак не будет видно и тратить время на точную разметку вряд ли стоит.

Если нет шуруповерта, сборку советуем осуществлять длинной отверткой. У нашей длина жала составляет 200 мм — в дальнейшем это еще пригодится.

Далее по такому же принципу собираем экран на батарею окончательно.

Не забываем прикрепить уголки для крепления к стене — это важно

Примеряем экран на батарее и размечаем места для сверления на стене.

При помощи длинной отвертки фиксируем надежно фиксируем наше изделие. Расстояние от края экрана до самореза — 185 мм, потому без нее не обойтись.

Вот и все — наш самодельный декоративный экран на батарею готов.

Вот так это выглядит при свете дня.

С правой стороны декоративных элементов нет по нескольким причинам. Во-первых, это увеличивает сложность изготовления. Во-вторых, это почти самый угол, который практически не виден. В-третьих, сами трубы в дальнейшем будут закрыты шторами и не будут портить вид комнаты в принципе.

Как видно на фото, изготовленный своими руками экран выполнен в одном цвете с мебелью, а белые стойки-боковины перекликаются со стенами и плинтусами. Белый цвет заодно позволяет сделать экран «легче».

Декоративная решетка

Декоративная решетка

Не во всех случаях выгодно использовать конструкцию в виде короба. Можно обойтись экраном в виде фасадной панели с перфорацией. Она будет соответствовать размерам радиатора, который скрывает.

Производится решетка из металлической сетки, панели МДФ. Алгоритм работы похож на этапы создания короба. При наличии опыта и умений можно сделать щит в виде деревянной реечной структуры по типу жалюзи. Тогда рейки будут размещаться в любом направлении: вертикальном, горизонтальном, диагональном. При желании можно сделать экран для радиатора своими руками из ячеек, но такая структура будет сложнее, так как все элементы нужно разместить под прямым углом.

№6. Деревянный экран для радиатора

Для маскировки батарей можно использовать также и деревянные экраны, которые выполняются как приставными, так и плоскими, если радиатор располагается в нише. Подобный вариант можно назвать самым экологичным и одним из самых привлекательных внешне, так как из податливого для обработки дерева можно получить экраны с самыми причудливыми узорами. Внешне такой экран может иметь какой угодно вид, его можно приобрести как готовым, так и на заказ.

Деревянные экраны лучше использовать в классических интерьерах, а чтобы удачно вписать их в комнату, они должны перекликаться с другими элементами интерьера (мебель и двери), а оптимально, иметь схожие элементы. В любом случае, такая накладка на радиаторы должна прикрывать пространство от стены до стены или быть шириной с подоконник. Деревянный приставной экран можно использовать в качестве подставки, столика или даже скамейки. Главный минус – это особенность деформироваться и пересыхать под действием перепадов температур и при значительных колебаниях уровня влажности.

Виды решеток

Есть несколько факторов, по которым классифицируют решетки. Основными, как правило, считаются два из них:

• способ установки;
• материал изготовления.

Хотя иногда также существуют другие разделения на типы, например, согласно особенностям защитного покрытия поверхности, экологичности и прочим отличиям. Но эти отличия чаще всего зависят двух основополагающих факторов, которые стоит рассмотреть раздельно.

Декоративные экраны (решетки) для радиаторов отопления

Вопросы дизайна также являются отдельным направлением, в котором есть масса нюансов. Классические варианты и примеры дизайнерских решений можно оценить по фото уже после окончательного выбора базового материала и конструктивного решения для решеток.

Виды экранов

Широкий ассортимент изделий дает покупателям возможность выбора по техническим и ценовым характеристикам. Поэтому даже самый требовательный потребитель сможет купить товар по своему вкусу. Все конструкции условно можно разделить на 3 группы.

Плоские

Готовые изделия данного типа имеют еще одно название — «фасадные». Их используют, когда отопительный прибор утоплен в нишу под подоконником. Остается только закрыть ее панелью, которая крепится к брускам, прикрученным к стене по периметру углубления. Исключение составляет стеклянная защита: когда вместо деревянных реек для крепления используют интегрированные в стену специальные штыри.

Навесные

Название говорит само за себя. Навесные экраны довольно популярны у владельцев квартир.

Такие конструкции навешиваются на радиатор и делятся на два типа:

1. С крышкой. Применяют для нагревательных приборов, выступающих за линию подоконника. Кожух цепляется за верхнюю плоскость батареи. Крышка надевается сверху. При недостаточном обогреве, например, во время сильных морозов или при падении температуры рабочей среды в системе, ее снимают, увеличивая эффективность теплоотдачи.
2. Без крышки. Конструкция с помощью специальных крючков, прикрепленных к лицевой панели, надевают на радиатор. Верхняя панель отсутствует. Она заменяется декоративной решеткой в виде горизонтальных ребер: продольных или поперечных.

Решетка-короб

Самая неудачная конструкция, затрудняющая теплоотдачу. Воздух циркулирует с трудом, поскольку подключающее устройство закрыто со всех сторон. Иногда такую защиту делают в виде мебели: шкафчика или небольшого комода, которые стоят на ножках или опираются нижней поверхностью на напольное покрытие. В других случаях короб крепят к стене.

Если вместо глухих панелей сделать решетки, радиаторы станут лучше отдавать тепло. Есть и другие варианты увеличения теплоотдачи: сверление отверстий в верхней крышке или обустройство щелей шириной от 30 до 50 мм под крышкой и над полом.
