Битермический теплообменник: что это такое, устройство, плюсы и минусы. котлы с битермическим теплообменником

Нарушения в работе колонки и их устранение

Если вдруг потек водонагреватель, иногда причина состоит в износе прокладок. При снятии кожуха становится понятно, оправдалось ли это предположение. Отыскав свищ в теплообменнике, многие потребители интересуются: как заменить проблемную деталь. Но трудность в том, что цена запчасти достигает 30% от платы за совершенно новый нагреватель.

Куда практичнее запаять механический дефект, используя паяльник. Припой плавится примерно при 200 градусах. Точное значение определяется маркой конкретной детали. Даже если будет долго кипеть вода, она не нарушит целостность «заплатки». Подобное решение одинаково актуально для российских и иностранных колонок. Ведь риск поломки присутствует везде, различается только срок службы, но дефекты все равно появятся в любой модели.

Настенные котлы с битермическим теплообменником

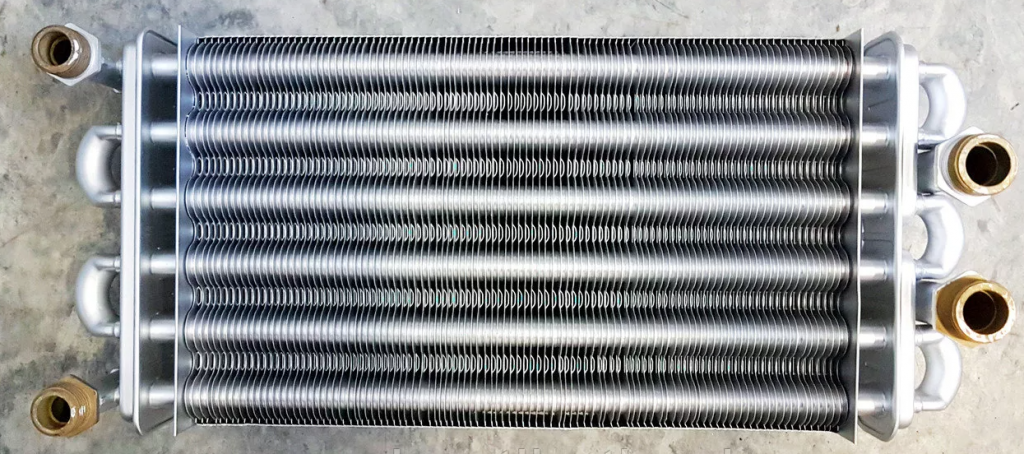

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рекомендуем: Рабочее давление в системе отопления в частном доме: какое должно быть, как создать?

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Преимущества битермических агрегатов

Достоинства теплообменников с единым блоком распространяются и на эффективность нагрева как такового, и на удобство контроля, не говоря о более высокой надежности агрегатов. Что касается эффективности, то битермические радиаторы функционируют с меньшим коэффициентом теплопотерь. Если в разделенной на два блока системе требуется нагрев двух блоков, то в данном случае обслуживается начинка одного корпуса – соответственно, увеличивается объем выделяемого тепла. В плане управления битермический теплообменник выгоднее по той же причине. Термостаты ориентируются на показатели одного цельного блока, что сказывается на точности получаемых данных. Надежность, в свою очередь, достигается за счет минимизации соединительной инфраструктуры – по сути, требуется лишь связка между теплообменником и снабжающими каналами.

Материал теплообменников

Выбирать вторичный теплообменник для газового котла следует внимательно, чтобы он смог проработать без сбоев продолжительное время.

Если кран ГВС закрыт, то теплоноситель поступает в первичный отопительный контур. Принцип работы вторичного теплообменника заключается в следующем: при открытии крана горячей воды трехходовый клапан перенаправляет поток теплоносителя с первичного во вторичный контур; холодная вода начинает поступать и смешиваться с нагретой жидкостью, а затем теплой выходит из крана.

Вторичный теплообменник изготавливают из:

меди;
конструкционной стали.

Медный теплообменник обладает следующими преимуществами:

длительный эксплуатационный срок;
отличная теплопроводность;
слабая подверженность коррозии.

Недостатком является его дорогая цена.

Стальные теплообменники более распространены, так как имеют следующие плюсы:

достаточную теплопроводность;
дешевую стоимость.

Минусом является подверженность стального изделия коррозийным процессам

Однако в данном случае следует обращать внимание на качество материала. Авторитетные производители газовых котлов изготавливают теплообменники из высококачественной конструкционной стали с антикоррозийным покрытием

Такие контуры могут прослужить достаточно долго без поломок.

Обратите внимание! Вторичный теплообменник более подвержен засорению соляными отложениями за счет низкой температуры нагрева 30-60°C. Чтобы избежать появление частых засоров и продлить эксплуатационный срок контура, нужно обязательно поставить фильтр на вход холодной воды.

Какие есть особенности при эксплуатации такого котла

Обычно в ходе эксплуатации возникает мало проблем с котлами чугунными. Но все-таки есть некоторые особенности, соблюдение которых продлит жизнь агрегата:

в половине случаев причинами того, что возникает необходимость менять котел гораздо раньше положенного срока, являются механически нанесенные повреждения устройству при его транспортировке. Чугун довольно хрупок и пластичен, поэтому если при перевозке котла его роняют или наносят какие-либо удары, то теплообменник может выйти из строя. Поэтому, когда котел прибывает на место, необходимо залить жидкость в теплоноситель, чтобы убедиться, что нет течи;
резкие температурные скачки со временем могут привести к образованию микротрещин, поэтому необходимо во время монтажа добавить смесительный узел в систему;
обязательным условием хорошей эксплуатации является грамотная подготовка места.

Если пользователь обращается с отопительной системой аккуратно, то установка может прослужить гораздо больше, чем запланировано производителем.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
неподвижную прижимную плиту;
подвижную прижимную плиту;
пакет теплообменных пластин;
уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
верхнюю несущую базу;
нижнюю направляющую базу;
станину;
комплект стяжных болтов;
Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

мощности;
максимальной температуре рабочей среды;
пропускной способности;
гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

Теплоноситель подается на входные патрубки теплообменника;
При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Принцип работы скоростногопластинчатого теплообменника

Принцип работы пластинчатого теплообменника заключается в следующем. Пространство между пластинами заполняется попеременно нагреваемой средой и теплоносителем. Очередность регулируют прокладки. В одной секции они открывают путь теплоносителю, а в другой — нагреваемой среде.

В процессе работы скоростного пластинчатого теплообменника интенсивная передача энергии происходит во всех секциях, кроме первой и последней. Жидкости движутся навстречу друг другу. Теплоноситель подается сверху, а холодная среда — снизу. Визуально принцип работы пластинчатого теплообменника представлен на размещенной ниже схеме.

Как видите, все довольно просто. Чем больше пластин, тем лучше. По этому принципу наращивают эффективность пластинчатых теплообменников.

Ключевой момент — внутренности котла

Итак, смоделируем следующую ситуацию. Вы захотели купить хороший навесной газовый котел в определенном ценовом сегменте. Вы отобрали для себя несколько ключевых моделей, и теперь осталось только выбрать одну, ту самую единственную модель, которая будет стоять в вашем доме и не будет доставлять никаких хлопот. Естественно, хочется котел, который бы был надежным и служил долгие годы. Чтобы понять какой именно котел отопления стоит брать, нужно обязательно заглянуть в его внутренности. Запомните, никогда не выбирайте котел исходя из его внешних данных. Почти все котлы — «уродцы». Редко производителю удается создать эстетичную модель. В основном это унифицированные устройства, которые ничем не отличаются друг от друга. И если вы видите красивую модель, возможно вам пытаются пустить пыль в глаза

Запомните: внешний вид — последнее на что нужно обращать внимание при выборе хорошего газового котла для частного дома. Основная его функция — качественное отопление жилища

Как устроен теплообменник битермического типа

Принцип работы котла с теплообменником битермического типа, заключается в следующем:

Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.
Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.

Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.

Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.

Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.

Как и чем промыть теплообменник с битермической конструкцией

Способов промывки несколько:

В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.
В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.

Какой теплообменник лучше – раздельный или битермический

Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.

Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.

Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.

Технологический прогресс в сегменте отопительного оборудования развивается в разных направлениях. Одни изготовители делают ставку на улучшение эксплуатационных характеристик элементной базы агрегатов, другие продвигают новейшие устройства автоматического управления, а третьи на базовом уровне также занимаются и оптимизацией конструкций. К последней группе разработок можно отнести битермический теплообменник. Что это такое? По сути, это камера нагрева, способная выполнять две разные задачи — готовить воду непосредственно для отопления, и для нужд ГВС, то есть для бытового потребления.

Преимущества и недостатки

Достоинства радиаторов единого блока:

изкий уровень теплопотерь.
Надежность материалов – есть только одна связка, объединяющая блок с каналами системы.
Высокая эффективность тепловой подачи на двух направлениях.
Ориентировка контролирующих термостатов на единый блок даёт 100% точность в получении данных.

Недостатки радиаторов битермальной конструкции:

Ограниченная работа слоёв – нельзя одновременно давать циркулировать жидкости для подачи ГВС и на отопление.
Коаксиальные контуры могут быстро выйти из строя из-за образования накипи или коррозии металлических частей. Поэтому требуется дополнительно использовать нейтрализующие ингибиторы.
Производительность несколько уменьшена по сравнению с котлами с раздельными блоками – для ГВС и обогрева помещений.

Конструкционное устройство

Теперь стоит разобраться с конструкционными особенностями битермических радиаторов, которые и позволяют ему раздельно осуществлять нагрев разных сред. Специалисты характеризуют такие конструкции понятием «труба в трубе» или «секция в секции». Если в обычном теплообменнике предполагается набор труб, которые имеют полую нишу, то битермическое устройство отличается внутренним разделением на несколько сегментов – это зоны, в которых циркулирует вода для ГВС и отопления не смешиваясь. И уже по классической схеме к трубам также крепятся медные ребра-пластины, повышающие коэффициент теплоотдачи. Очевидно, что в зависимости от способа интеграции уже в целевое оборудование будут предусматриваться и другие особенности конструкции радиатора. В частности, устройство битермического теплообменника газового котла ориентируется на подогрев горелкой, поэтому корпус может предусматривать дополнительные слои защиты. В обязательном порядке для всех теплообменников предусматриваются и средства обеспечения безопасности от замыкания электрического тока. Поскольку контуры могут сопрягаться с другими линиями инженерно-коммунального обеспечения, заземление и наличие предохранителей в составе котельных станций также является обязательным.

Какой материал лучше

Котловые теплообменные аппараты изготавливаются из разных металлов, выбор которых выполняется производителем в процессе проектирования источника нагрева.

В основном современные устройства комплектуются теплообменниками из стали, чугуна, меди и алюминия. Они имеют разные коэффициенты теплопередачи, допустимую температурную среду и стойкость к коррозионным процессам. Напольный газовый котел с чугунным теплообменником наиболее экономичный и долговечный.

Стальной

Стальной нержавеющий нагревательный аппарат технологически наиболее простой, как в изготовлении, так и в эксплуатации. Поэтому он обладает самой демократичной ценой, что влияет на общую стоимость котла.

Сталь имеет неплохую пластичностью, поэтому такая конструкция в среде высокотемпературных горячих газов менее подвержена температурной деформации.

Алюминиевый

Многие западные модели комплектуются алюминиевыми теплообменниками, которым специалисты приписывают большое будущее в бытовой теплоэнергетике.

Они при высокой пластичности имеют теплопроводность выше в 9 раз, чем у стали. Кроме того они обладают высокой функциональностью при незначительном весе.

В таких конструкциях не создаются зоны напряжения при сварном соединении, подобно нержавеющим аппаратам, а, следовательно, будут отсутствовать коррозионные опасные участки.

Компоненты из алюминия характеризуются сильной химической устойчивостью, которая используется в низкотемпературных режимах или котлах конденсационного типа.

Тем не менее, алюминиевые конструкции прослужат меньше, если будут использовать жесткую водопроводную воду, они практически сразу забиваются накипью.

Медный

Медные поверхности в устройствах котлового теплообмена компактны и обладает малым весом, поэтому их устанавливают на газовый котел Навьен.

Медь по существу не коррозирует в агрессивных кислотных средах. Котлоагрегаты с подобными аппаратами компакты и удобны в использовании. По причине низкой инертности, медные устройства стремительно прогреваются и охлаждаются.

Плюсов у медных теплообменных аппаратов больше, чем отрицательных качеств. Медная конструкция владеет малый весом, компактностью, небольшой емкостью.

Она не боится коррозийных процессов и требует меньшего расхода газа для нагрева теплоносителя. К недостаткам пользователи относят высокую стоимость и ненадежность при нестандартных холодных пусковых режимах.

Газовые котлы с чугунным теплообменником

Чугунный котловой теплообменный аппарат, считается самым эффективным и долговечным, поскольку не подвержен коррозии. При этом, поскольку материал очень хрупкий, он требует правильной эксплуатации.

Неравномерный нагрев конструкции, который происходит в момент пуска из холодного состояния или в местах накипеобразования, приводит к возникновению различных трещин в стенках конструкции.

Пользователям такого устройства потребуется контролировать качество питательной воды, устанавливать систему очистки и при появлении накипи для газовых котлов с чугунным теплообменником проводят промывку теплообменника.

Обычно ее выполняют 1 раз в году перед началом отопительного сезона. Если питательная вода предварительно очищается перед подачей в котел, то периодичность промывки составляет 1 раз в 4 года.

История появления и внедрения

Изобрели кожухотрубные (или кожухотрубчатые) теплообменники в начале прошлого века, дабы активно использовать при работе ТЭС, где большое количество нагретой воды перегонялось при повышенном давлении. В дальнейшем изобретение стали использовать при создании испарителей и нагревающих конструкций. С годами устройство кожухотрубного теплообменника совершенствовалось, конструкция стала менее громоздкой, ее теперь разрабатывают так, чтобы было доступно чистить отдельные элементы. Чаще стали применять подобные системы в нефтеперегонной промышленности и производстве бытовой химии, поскольку продукты этих отраслей несут в себе массу примесей. Их осадок как раз и требует периодической чистки внутренних стенок теплообменника.

Как почистить газовый котел от накипи Порядок действий

Чтобы разобрать отопительный агрегат в домашних условиях, не нужно никакого специального инструментария. Вполне достаточно набора домашнего умельца с пассатижами, отвертками и ключами.

Алгоритм действий, позволяющий эффективно почистить теплообменник газового котла, следующий:

Отсоедините все провода от газового клапана.
Извлеките термопару из камеры сгорания. Она соединена с газовым клапаном при помощи капиллярной трубки.
Отсоедините патрубок для подачи газового топлива.
Открутите четыре гайки, которые удерживают плиту с горелкой.

Теперь настал черед теплообменника. Чтобы обеспечить доступ к нему, снимите верхнюю крышку котла, отсоедините дымоходную трубу и датчик тяги.
После этого аккуратно удалите утеплитель, а затем открутите винты крепления кожуха и снимите его.
Под кожухом располагается теплообменник. Извлеките из него турбулизаторы.
Очистить стальные турбулизаторы можно, используя металлическую щетку. А сам теплообменник можно почистить при помощи простых инструментов, которые изготовлены собственноручно, в соответствии с размерами дымогарных труб.

По окончании очистки обметите поверхности теплообменника при помощи кисти, которая прикручена к рукоятке.
Последний этап очистки – это очистка днища от сажи, которая осыпалась в процессе чистки дымогарной трубы.

Устройство и принцип работы кожухотрубных теплообменников

Самыми популярными в промышленности сегодня являются рекуперативные теплообменные устройства. Если разделить их по конструктивным особенностям, то можно выделить кожухотрубные агрегаты. Эти приборы представлены пучками труб, которые приварены к кожуху. Трубы, в свою очередь, зафиксированы к трубным решеткам, закрываются крышками на болтах или прокладках. Первый теплоноситель, преодолевая штуцер, расположенный на корпусе, течет по трубному пространству. Другой теплоноситель курсирует по трубам.

Такой кожухотрубчатый теплообменник имеет множество ходов, на крышке и корпусе его располагаются перегородки. Для повышения теплоотдачи трубы изготавливаются с оребрением методом навивки ленты или накатки. Кожухотрубчатый теплообменник может обладать довольно простой конструкцией, при этом устройство называется элементным и не имеет перегородок. Такие агрегаты могут допускать высокое давление, но конструкция их будет более тяжелой и громоздкой.

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

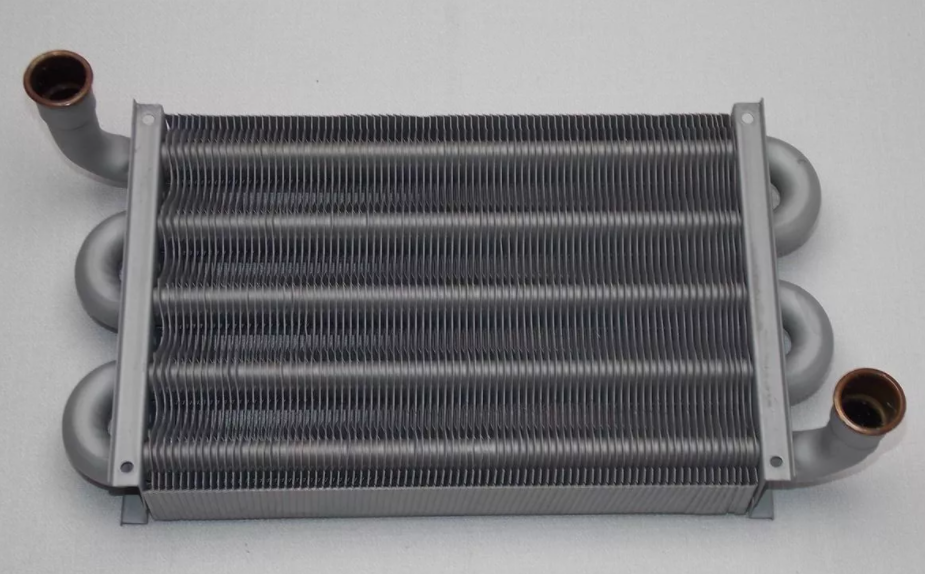

Первичные

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

Вторичные

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата. Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Классификация пластинчатых теплообменников по принципу работы и конструкции

По принципу работы пластинчатые теплообменники разделяют на три категории.

Одноходовые конструкции. Теплоноситель циркулирует в одном и том же направлении по всей площади системы. Основа принципа работы оборудования — противоток жидкостей.
Многоходовые агрегаты. Их используют в тех случаях, когда разница между температурами жидкостей не слишком высока. Теплоноситель и нагреваемая среда движутся в разных направлениях.
Двухконтурное оборудование. Считается самым эффективным. Такие теплообменники состоят из двух независимых контуров, находящихся по обеим сторонам изделий. Отрегулировав мощность секций должным образом, вы быстро добьетесь нужных результатов.

Производители выпускают разборные и паяные пластинчатые теплообменники.

Изделия первой группы пользуются большей популярностью. Такие агрегаты применяют в промышленности и системах ГВС. Разборные модели просты в обслуживании и ремонте. Мощность оборудования регулируется.

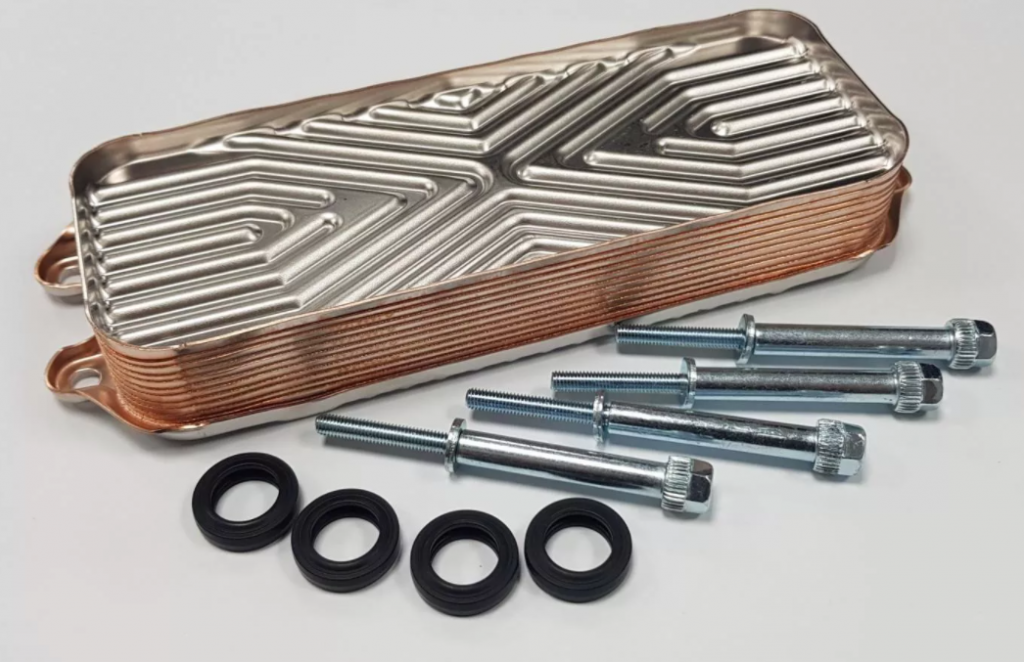

В паяных теплообменниках пластины жестко соединены между собой и помещены в неразборный корпус.
Резиновые прокладки отсутствуют. Такие модели чаще всего применяют для нагрева или охлаждения воды в частных домах.
