Как сделать заземление на даче для водонагревателя?

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

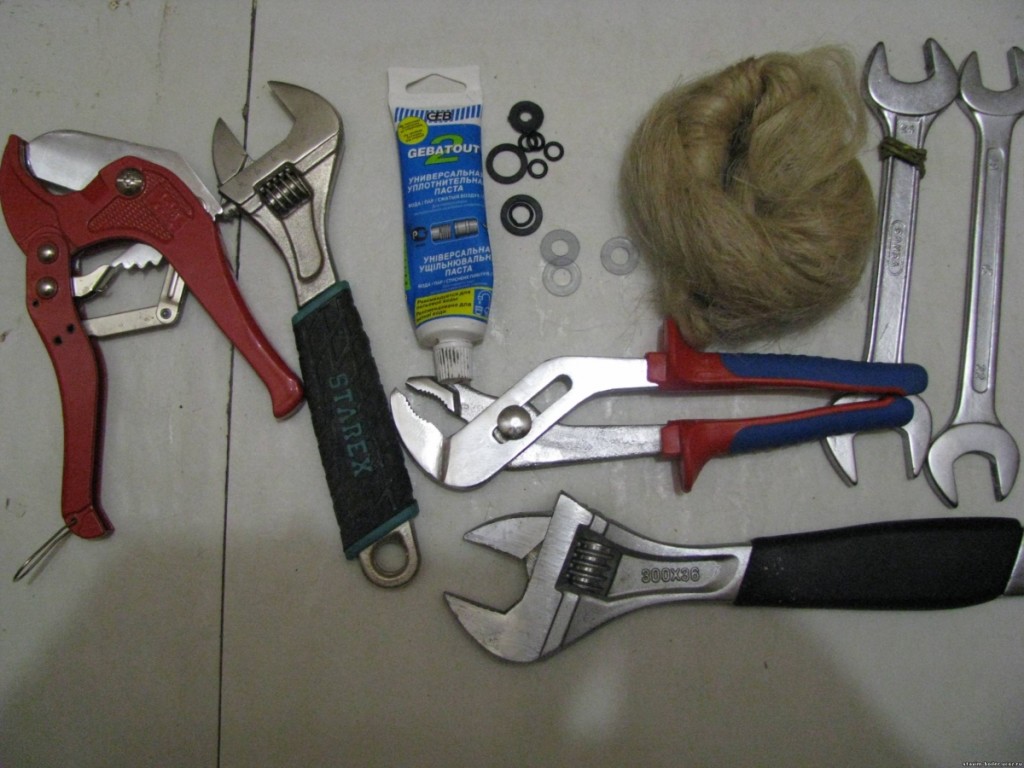

Материалы, которые Вам понадобятся

Вам понадобится:

перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
маркер;
рулетка для измерений;
сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
защитный клапан;
лента ФУМ;
дюбеля и крепежные крюки;
строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

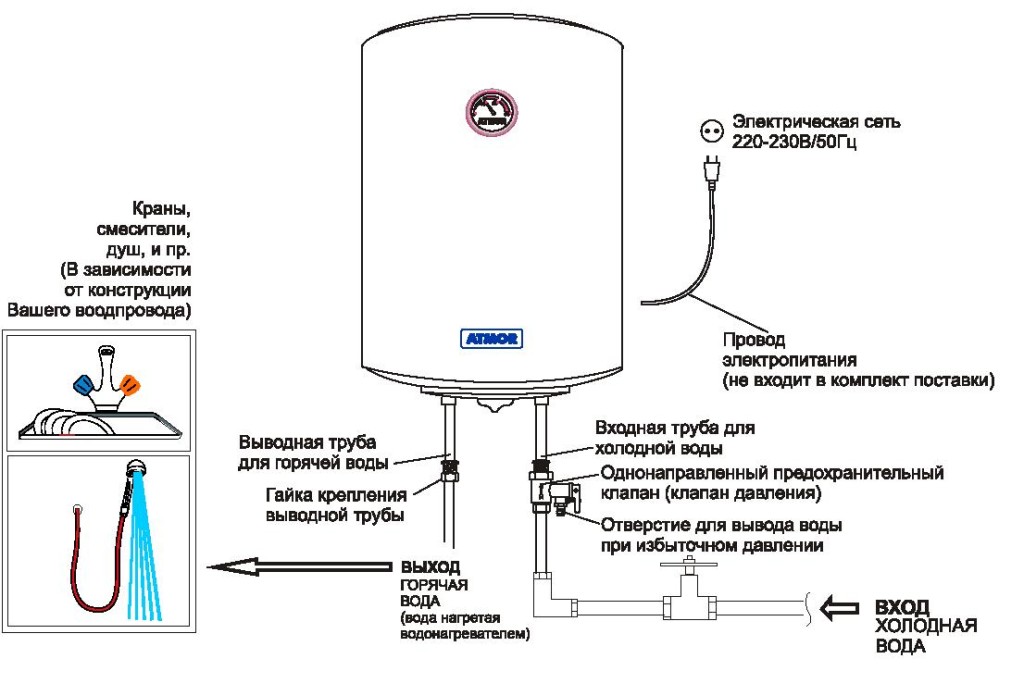

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

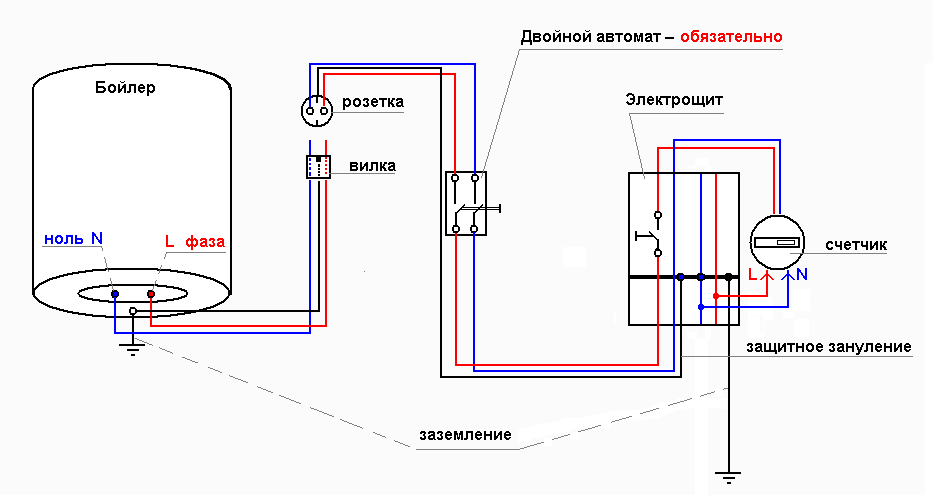

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

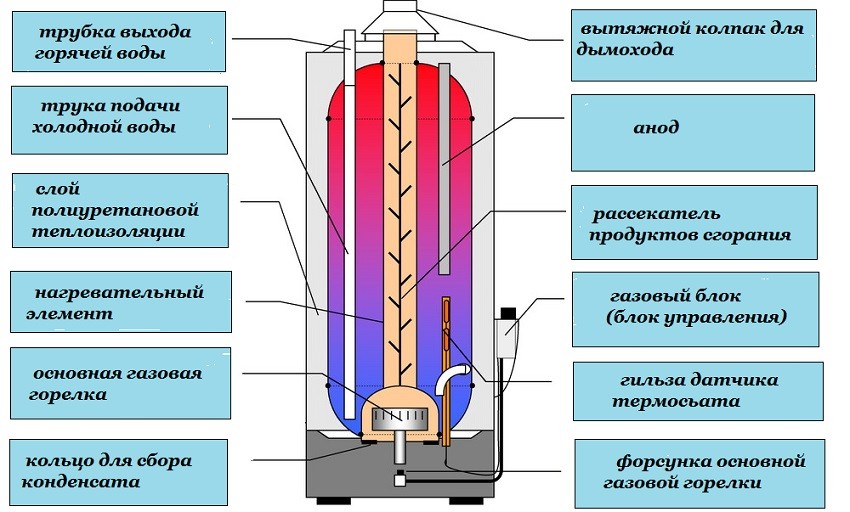

Схема газового водонагревателя

Удачной работы!

Способы

Все методы заземления делятся на две категории:

Защитное. Это способ, при котором бойлер прикрепляют к контуру отдельным проводником. Когда напряжение попадает на водонагреватель, оно отводится в определенном порядке. Напряжение поступает к корпусу электроустановку, затем к проводнику, шине заземления и земле. Согласно рекомендациям электропроводок, сопротивление в этом случае не должно превышать 4 ОМ. Поскольку сопротивление кожи людей больше, ток направляется в землю. При повышении силы тока активируется защитный автомат. Электроприбор выключится самостоятельно.
Зануление. Розетка снабжена дополнительным проводом. Обычно его окрашивают в желто-зеленый оттенок. Он называется PE-проводником. Деталь подключают к наиболее опасным участкам бойлера. Если нагревательный элемент сломается, ток отправится по следующему пути: фазный провод, корпус устройства, провод защиты, распределительный щиток. Если сила тока станет выше нормы, сработает защита.

В многоквартирном доме

В домах, построенных до 1998 года, приборы заземляют по одному стандарту. Тогда действовал норматив для всей страны. Электроприборы заземляли по схеме TN-C. Ее особенность в глухозаземленной нейтрали.

В современных домах питание проводят с помощью пятижильного кабеля. В нем есть разделение рабочего и защитного нулевого проводов. Провести заземление в квартире можно по схеме, обозначенной на картинке.

В частном доме

Заземлять водонагреватель в частном доме нужно так:

Вырыть траншею равносторонним треугольником. Стороны должны быть не более 2, 5 метров в ширину. Дополнительно сделать углубление для шины.
Вбить штыри по углам. Нужно оставить 10-12 см. над траншеей.
Соединить штыри между собой, зарыть траншею.
Приварить болты к полосе, предназначенной для стены. К ним будет подключен бойлер.
Соединить клемму заземления с медным проводом.

На даче

Для дачи лучше выбирать компактный водонагреватель. Но помимо габаритов необходимо учитывать объем, мощность и способ подключения. Также нужно подумать над типом бойлера. Стоит отдать предпочтение накопительным, а не проточным. Первые легче заземлить на даче.

Медный провод подключают к электроприбору с одной стороны. С другой подсоединяют к щитку. В конце на болты припаивается контакт.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения.

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления.Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки.Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так:Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
Как работает заземление на водонагреватель, если сделать его самостоятельно?Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет.В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда.Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

Как сделать заземление в квартире своими руками
Для чего нужна система уравнивания потенциалов в ванной комнате
Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Сбор контура

Разрезаем уголок на шесть полосок по три метра. Одну сторону трех из них срезаем под острым углом болгаркой, в дальнейшем будет намного легче их забивать в землю. Вырываем в земле канаву треугольной формы, с длиной стороны чуть больше трех метров и глубиной 30-50 см. В углы полученного треугольника остриями вниз устанавливаем профиля и помощью кувалды забиваем их практически на всю длину, оставив сантиметров 10 сверху.

Свариваем вбитые уголки между собой тремя оставшимися. По сути, на этом контур готов. По форме он напоминает стул с тремя ножками, закопанными в землю, как на фото. Теперь следует подключиться к щитку.

Делаем своими руками канаву от ближайшего угла контура к месту в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается одной стороной к углу контура и по канаве через сделанное в цоколе отверстие заводится в дом.

Это нельзя делать с помощью провода, так как он со временем сгниет.

К концу проволоки, который находится в доме, приваривается шляпкой вниз шуруп. После этого закапываем контур и проволоку. Хорошо, если вы устанавливаете его в мягкую землю или глину, они хорошо проводят ток за счет высокого содержания солей. Если контур устанавливается в песок, место монтажа нужно полить солевым раствором.

Заземление водонагревателя в квартире

Характерное отличие производства таких работ в квартире — само устройство заземляющего устройства. Чтобы как можно надежнее заземлить бойлер, стоит заземление водонагревателя произвести в такой последовательности:

Поиск материала заземлителя. Металлическая деталь (стояк водопровода, отопительная система) соединяется при помощи провода с корпусом бойлера. Должен присутствовать контакт с землей. Первостепенно определяется наличие пластиковых вставок на стояке. В современных многоэтажных домах практически повсеместно старые трубы заменяются пластиковыми. Большие участки пластика пагубно сказываются на заземлении.
Осуществляется соединение с корпусом бойлера. Большинство водонагревательных устройств имеют контакты, оптимизированные под заземление.
Монтаж специальной розетки. Такой элемент электрической сети должен быть оснащен заземляющим проводом. Располагается на расстоянии свыше 80 см от пола.

Обратите внимание! Если в квартире старая проводка, ее заменяют на электрические кабеля с медными трехжильными составляющими. Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита. Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю

Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю

Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита. Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю.

Как сделать заземление

Правильно все организовать можно с помощью наших рекомендаций. Осмотрите водонагреватель и найдите клеммы для заземления. Все современные приборы ими оснащены.

Приобретите розетку с тремя отверстиями и влагостойким корпусом, особенно при установке в ванной комнате.

Монтируйте розетку на расстоянии 50-80 см от пола и водонагревателя.
Нужно провести трехжильный кабель из меди от щитка к розетке. При желании можно встроить проводку в стену, проштробив канал.
Отключите электричество и выполните подключение проводов к розетке. Правильно распределить жилы поможет их расцветка. Смотрите картинку ниже: фото 4
Подсоедините кабель земли к шине на щитке.

Что делать в частном доме

В частном секторе или на даче организовать заземление нужно самостоятельно. Вам понадобятся навыки использования сварочного аппарата. Также три металлических штыря (уголка, трубы) высотой 1,5 метра и диаметром 15 мм.

Выберите участок на расстоянии 1,5 метра от дома. В дальнейшем здесь никто не должен ходить.

На выбранном месте выкапывается траншея в форме треугольника. Каждая его сторона не должна превышать три метра. Также прокапывается траншея от угла дома.
В углах разместите по одному штырю.
К верхней части приварите болты М8 или М10.
Вбейте штыри в землю так, чтобы осталась только верхушка размером 5 см.
Выберите место на стене дома. Лучше выбирать точку на расстоянии двух метров от щитка и 10 см от пола.
Проделайте отверстие перфоратором.
Возьмите проволоку из стали (6 мм) и подсоедините к клемме нагревателя.
Проведите проволоку по стене к отверстию, а затем к штырю на улице.
Наденьте на болт шайбу и накрутите виток проволоки. Закрепите сверху другой шайбой. Так проделайте с каждым штырем, после чего закольцуйте.
Засыпьте траншею грунтом, уплотните поверхность.
Теперь замеряйте сопротивление контура. В норме должно быть менее 4 Ом.

Осталось подключить водонагреватель, залить воду и запустить тестовую работу.

Как вы поняли, провести заземление можно как в хрущевку, так и в частный сектор. Это важная часть работы электрического прибора. Смотрите вижео, чтобы сделать это было еще проще:

Чтобы как можно лучше в частном доме заземлить бойлер, нужно сделать качественный контур заземления и правильно его подключить.

Для этого нужны будут следующие инструменты и материалы:

Металлический уголок или профиль с шириной стороны 5 см. Понадобится около 18 метров для электродов и их соединения.
Металлическая проволока или полоса , шириной не менее 3 мм для подведения заземления к щитку.
Электросварка , которой будет свариваться конструкция контура.
Болгарка для резки уголков и проволоки. Перфоратор для сверления отверстия в доме для введения заземления.
Кувалда , которой будут забиваться профиля в землю.
Трехжильный кабель для проведения электричества в доме от щитка к розетке.
Современная розетка с клеммой для заземления . Автомат соответствующий мощности накопительного водонагревателя.
Отвертка, пробник, нож.

Прежде всего, надо выбрать место для будущего размещения контура. Оно должно находиться не дальше пяти метров от щитка. Главное, чтобы сверху не ходили люди и домашние животные, так как в случае пробоя электричество уйдет в землю вокруг. Если в это время там будет кто-то проходить, его ударит током. Можно сделать своими руками сверху этого места декоративное украшение из камней или специально огородить его забором.

Как подключить водонагреватель к электричеству — ошибки, выбор кабеля, розетки, автоматов.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера. Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Если в ней написано, что данный бойлер можно подключать двумя способами

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

Процесс подключения

Провод должен быть трехжильным, изолированным, медным. Одна из жил как раз и нужна для заземления. Если говорить о его параметрах более конкретно, то эту информацию вы найдете в инструкции к прибору. Так, сечение провода непосредственно зависит от мощности бойлера, обычно этот показатель не меньше 1,5 мм² (для баков мощностью до 1,5 кВт).

Отметим, что для подключения бойлера идеально подходят трехжильные кабели ВВГ или NYM. Их характеристики должны соответствовать мощности бойлера.

Длину провода нужно рассчитать на месте, в зависимости от локации, где вы планируете монтировать бак. Не забудьте добавить 1 метр на непредвиденные обстоятельства.

Совет: Если вы не хотите тратить время на расчет параметров сечения, можно исходить из простого правила: для нагревательного прибора мощностью до 4 кВт вполне достаточно диаметра провода от 1,7 до 2 мм.

Важно: вне зависимости от того, укомплектован ли ваш бойлер УЗО (устройством защитного отключения) перед сетевой вилкой, при подключении этого прибора необходимо позаботиться об установке дифавтомата. Его выбирают по тем же параметрам, что и розетку

Более подробно о том, как сделать выбор между этими приборами, вы узнаете из видео:

READ Мопед альфа как подключить стартер

Важно: с учетом того, что вам придется работать с проводкой, позаботьтесь о том, чтобы все инструменты были оснащены изолирующими рукоятками

Пошаговый алгоритм

Помимо текста с указаниями, как производить монтаж электроприбора, в инструкции вы найдете картинки и схемы устройства самого бойлера и его подключения как к электросети, так и водопроводу. О том, что бойлеры бывают и со шнуром, и без него, вы уже знаете

Обратите внимание, что комплектация бака для воды может отличаться еще по одному параметру — наличии или отсутствии УЗО

Следующий шаг — это наметить место, куда вы установите розетку под бойлер. Опытные мастера рекомендуют расположить ее в коридоре. Так будет правильно с точки зрения техники безопасности. С учетом того, что бойлеры обычно монтируют в помещениях с повышенной влажностью (в ванной, на кухне либо в туалете) автомат советуют размещать в защитном корпусе на стене, если для него нет места в щитке.

В идеале, для водонагревателя необходимо проложить отдельную силовую линию от электросчетчика, так как потребление электроэнергии бойлером довольно высокое — не менее 2 кВт. В крайнем случае, бак для нагрева воды можно подсоединить к разводной коробке, позаботившись о монтаже автомата на данном отрезке провода.

Поговорим о заземлении — этот важный нюанс установки бойлера не рекомендуется игнорировать

Важно понять, куда именно будет идти заземляющий провод. Если ваш щиток оборудован заземляющей шиной, к которой и пойдет одна из жил кабеля, то с этим вообще не будет проблем

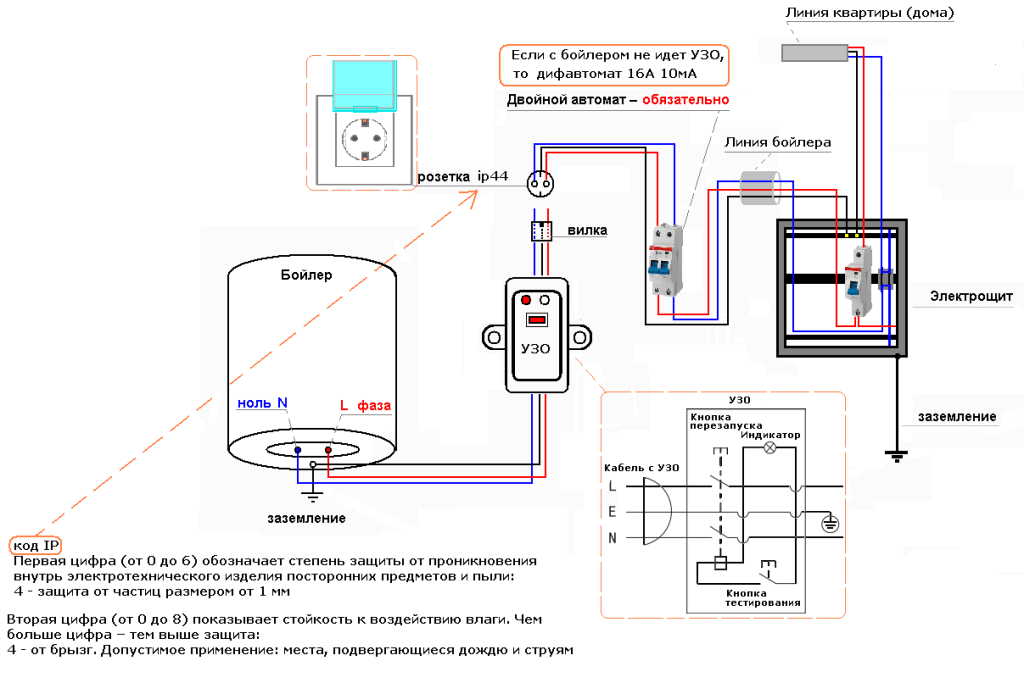

Как подключить бойлер через УЗО

В таких случаях специалисты рекомендуют защитить линию питания бойлера с помощью автомата или УЗО (устройства защитного отключения). Оно реагирует даже на самую слабую утечку тока в линии и отключает прибор из сети при возникновении угрозы выхода из строя. Об устройстве УЗО более подробно вы сможете узнать из этого видео.

Предположим, что в вашем доме есть третья жила, выполняющая функцию заземления. Тогда вам не о чем беспокоиться. В вилке бойлера предусмотрена клемма для заземляющей жилы. Устанавливая розетку под водонагреватель либо подключая последний непосредственно к автомату, вы используете отдельную жилу в желто-зеленой изоляции. Ее подсоединяют к заземляющему контакту бойлера.

Техника безопасности и полезные советы

Обратите внимание, что, если в вашем жилище сделана внутренняя проводка, то электролинию для бойлера необходимо прокладывать внутри стены. Ради этого придется повредить отделку

Есть выход из положения: пустить наружный провод вдоль плинтусов или под потолком. Такой метод увеличит расход проводов, однако он намного проще и быстрее. Впоследствии, когда вы созреете до полноценного ремонта, такую проводку можно будет легко и без лишних расходов «зашить» в стену.

Надеемся, что сегодняшние рекомендации помогут вам самостоятельно произвести безопасное и качественное подключение бойлера к электросети. Как пользоваться этим полезным и нужным бытовым прибором, получая воду нужной вам температуры, вы узнаете из инструкции по эксплуатации.
