Очистка сточных вод септиком

Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.

Отсеки септика отделены друг от друга стенками. Между ними под уклоном располагаются патрубки, по которым сточные воды переходят из одной камеры в другую. Жидкость по канализационной трубе вводится в первый отсек, очищается и выводится на фильтрационные поля либо, при тщательной очистке – непосредственно в почву.

Процесс очистки

Работа септика основана на сочетании этапов гравитационного отстаивания и биологической очистки. В процессе первичной фильтрации поступившие в первую камеру септика отходы очищаются от крупных фракций, которые опускаются на дно резервуара. Легкие включения отфильтровываются и поступают во вторую камеру. В первой камере происходит разложение отходов на составляющие (биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и периодически требуется его удалять.

Работа второй камеры обеспечивает дальнейшую очистку воды. Очищенная здесь жидкость может направляться далее в бочку и использоваться для полива. В ином случае предусматривается дополнительная грунтовая доочистка воды.

Станция био-очистки

Отдельный вид септиков – станция био-очистки, действующая благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных секций. Так же, как и при работе вышеописанного аналога, первая секция используется в качестве отстойника. Находящиеся здесь анаэробные бактерии перерабатывают биологические отходы с образованием ила.

Вторая камера функционирует с применением аэробных бактерий, которые разлагают поступающую жидкость на органические и неорганические соединения при условии поступления кислорода. Для работы такого устройства необходим специальный аэратор, что обусловливает энергозависимость подобной биостанции. В третьей секции происходит более глубокая очистка.

Станция био-очистки

Внешняя канализация

Схема системы канализации

К внешним элементам канализации относятся отстойники, колодцы и подводящие трубы. Срок создания и особенности эксплуатации напрямую зависят от типа выбранной вами системы.

На размещение любого из выбранных вариантов влияют следующие факторы:

на какой глубине сточные воды
рельеф придомовой территории
насколько сильно почва зимой промерзает
наличие скважин на участке
структура грунта
прохождение иных коммуникаций по участку

Монтаж сливного колодца

Канализационный колодец

Монтаж сливного колодца

Самый простой вариант для внешней канализации, это сливной колодец. Как же сделать его своими руками?

Определить место, где рыть яму под колодец. Колодец нужно располагать чуть ниже, чем дом
Вырыть подводящий канал от дома до котлована и сам котлован
Выбрать материал для облицовки стенок резервуара
Собрать колодец, подвести трубу от дома
Засыпать ров и смонтировать крышку для резервуара

Самые распространенные материалы для стенок резервуара:

готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки.

Сливной колодец может быть герметичным и просеивающим. Если вы выберете герметичный, то дно котлована, тоже необходимо будет закладывать. На дно просеивающих колодцев, как правило, засыпают щебень или гальку, чтобы они пропускали часть стоков в почву.

Монтаж септика

Перед началом сооружения септика нужно подготовить его проект. В проекте обязательно учесть объем будущего сооружения, учесть строительные и санитарные нормы. Кто впервые сталкивается с похожей проблемой, советуют обращаться за помощью в составлении проекта к специалистам. Но можно попробовать сделать проект самостоятельно

Важнейшая часть подготовки это расчет объема отсеков септика. Для того чтобы очистка сточных вод производилась максимально эффективно, стоки должны находится в сливной камере 3-е суток. Вам нужно рассчитать объем сливаемой жидкости по количеству проживающих в доме

Подготовка котлованов, рвов. Роем котлован под камеры и ров от дома для трубы

Определяем материал для септических камер

Сборка камер. Монтируем камеры в котлован

Обратите особое внимание на герметичность отсеков, стыки необходимо уплотнить, хорошо за герметизировать

Подключение. На завершающем этапе мы подключаем трубы к септику и проводим тест
Необходимо учитывать нормы размещения сточных конструкций на приусадебном участке

Самые распространенные материалы для септических камер:

готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Почему так важна правильная глубина прокладки труб

Достаточная глубина канализации обеспечит беспрепятственное движение сточных вод, система будет исправно функционировать круглый год. Если данный фактор упущен, и трубы проложены слишком близко к поверхности, то находящая в них жидкость будет замерзать в холодное время года. Замерзание в канализационной системе приводит к невозможности её дальнейшего функционирования.

К правильной прокладке труб также относится отсутствие поворотов в системе. Угол может стать последствием постоянных заторов, которые необходимо прочищать. Подобные явления могут проявиться не только в холодное время года, но и когда становится достаточно тепло.

Поэтому при укладке труб следует точно знать глубину промерзания грунта в данном регионе. Данную информацию можно почерпнуть из справочников или из интернета. Если канализационная система имеет изгибы, без которых невозможен монтаж, то в такие места необходимо устанавливать бетонные кольца. Они обеспечат постоянный доступ к трубам для их прочистки. Можно использовать не кольца, а обкладывать стены траншеи кирпичом, но это приведёт к дополнительным расходам.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к оголовку скважины.
Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Утепление трубопровода

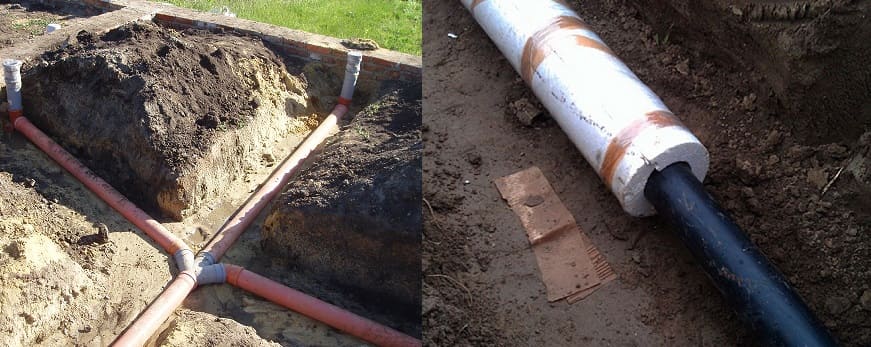

Пример утепления наружной сети

Утепление
канализационной трубы позволяет предотвратить образование конденсата и наледи
на внутренних стенках канала. Существует масса вариантов установки
теплоизолятора, но наиболее эффективным и надежным считается использование
формованного утеплителя (скорлупы). Могут быть применены и другие виды
теплоизоляционных материалов:

вспененный полиэтилен;
жидкий пенополиуретан;
пенопласт или пеноплекс.

Основное требование к
материалу — полная непроницаемость и физическая устойчивость к воздействию
влаги. Ошибкой будет применять минвату, сыпучие или рыхлые виды утеплителей,
так как они не смогут образовать герметичную отсечку для воды, заполнившей
траншею или лоток.

Необходимо помнить, чем больше глубина заложения канализационных труб, тем ближе будут располагаться грунтовые воды. Во время сезонного повышения их уровня труба может оказаться погруженной в воду, и, если вдруг ударит мороз, система неминуемо замерзнет

Поэтому, параллельно с установкой теплоизолятора следует обратить внимание и на гидроизоляцию системы

Необходимость определения глубины

В условиях сезонного климата, когда температура воздуха может меняться в течение года на несколько десятков градусов, организовать нормальное функционирование трубопровода, лежащего близко к поверхности, практически невозможно.

Если трубы будут располагаться слишком высоко, зимой вода в них просто замёрзнет. Образуются пробки изо льда, и канализация в лучшем случае перестанет быть работоспособной. В худшем – лёд разорвёт трубы и придётся проводить капитальный ремонт.

Именно поэтому канализацию проводят глубоко под землёй. Чем холоднее местность, тем глубже закапывают все трубы. При определении минимальной глубины заложения канализации ориентируются в основном на глубину промерзания грунта.

Но глубину важно определить точно. Кроме излишних трудозатрат во время монтажа, надо ещё учитывать тот момент, что если канализацию придётся чинить, то трубы придётся раскапывать

Также надо учитывать возможность морозного пучения грунта.

Септик выдавило из земли морозным пучением Источник bioseptik.ru

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
для кухонной мойки – 32-50 мм;
для унитаза – 110 мм;
для посудомоечной и стиральной машин – 25 мм;
центральный стояк – 110-160 мм;
бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Как правильно провести внутреннюю канализацию в частном доме: монтаж своими руками

Внутренняя канализация представляет собой систему, находящуюся внутри зданий и сооружений и включающая приборы и трубопроводы, которые используют для сбора внутри дома и отведения использованной воды и бытовых отходов во внешнюю канализацию.

Сантехническими приборами являются ванны, раковины, мойки, писсуары, унитазы, трапы и душевые поддоны, а к системе трубопроводов относится звукоизоляция, вентиляционные стояки, коллекторы и подводки, ревизии для прочистки и запорная арматура на выпусках.

Как проложить внутреннюю канализацию для частного дома правильно, учитывая все необходимые требования? Монтаж внутренней канализации в частном доме выполняется с использованием пластиковых труб и уплотнительных резиновых колец для герметизации соединений раструбного типа. В желобок раструба устанавливается кольцо, после чего в него помещается конец трубы, имеющий гладкую поверхность. Облегчить соединение можно, если на срезе гладкого конца трубы выполнить фаску. Перемещать трубу прекращают в тот момент, когда отметка на гладкой поверхности трубы окажется на уровне раструба. Если вращение соединенных друг с другом частей осуществляется легко, значит, уплотнитель располагается правильно. Для устройства отвода мойки, ванны или умывальника используется труба с просветом 5 см, отвод и стояк для унитаза выполняются с внутренним диаметром не менее 10 см.

После того как внутренняя канализация в частном доме, прокладываемая своими руками, будет подготовлена, переходят к окончательному монтажу водопровода и подключению сантехнического оборудования, предварительно выполнив теплоизоляцию трубопровода для горячей воды

Особое внимание следует уделить подоконным нишам, главному стояку и расширительному баку. Трубы в комнатах и на кухне в теплоизоляции не нуждаются

При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки. Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка.

К установке сантехники в частном доме требуется особый подход. Подключить мойку или раковину умывальника, одновременно установив на отводной трубе современный пластиковый сифон, не составит труда.

Сифон из металла следует соединять с трубой для отвода с помощью дополнительного патрубка, имеющего диаметр 32-34 мм

Во время работы следует обращать особое внимание на то, правильно ли установлены резиновые уплотнительные кольца (в том случае, если раковина или мойка уже закреплена на кронштейнах)

В зависимости от размещения трубы подбираются различного диаметра: от ванной (или душа), бассейна и унитаза — 10 см, от умывальника — 5-6 см, стояк желательно делать диаметром 11 см. Внутренняя канализация состоит в основном из труб, имеющих диаметр 10-11 см, хотя в больших частных домах, где выполняется сложная канализационная система, их диаметр может достигать 15 см.

Прокладку труб диаметром 5 см делают под уклоном в 3 см через каждый метр, труб диаметром 10 см — под уклоном в 2 см через каждый метр. Стояк должен выходить выше крыши на 0,8-1 м. Сверху его закрывают куполом, имеющим диаметр, в 2 раза больший, чем у трубы.

Цены на устройство канализации частного дома под ключ

Обычно стоимость монтажа под ключ составляет примерно 15% от стоимости приобретения материалов. Рассмотрим пример сметы под ключ для проведения монтажных работ канализационной системы.

Стоимость подключения канализационной системы под ключ. Примерная смета

Если вы будете следовать нашим рекомендациям, то существенно снизите риск возникновения ЧП и других нештатных ситуаций, связанных с засором, промерзанием канализационных труб, лишним шумом в квартире или неприятным запахом в санитарных зонах. И вопросов, как в частном доме провести канализацию, у вас больше не возникнет.

Составление схемы

Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.

Проект определяет оборудование и приборы, места их подключения к канализации.

Подробная схема снижает количество походов в специализированный магазин за недостающими частями.

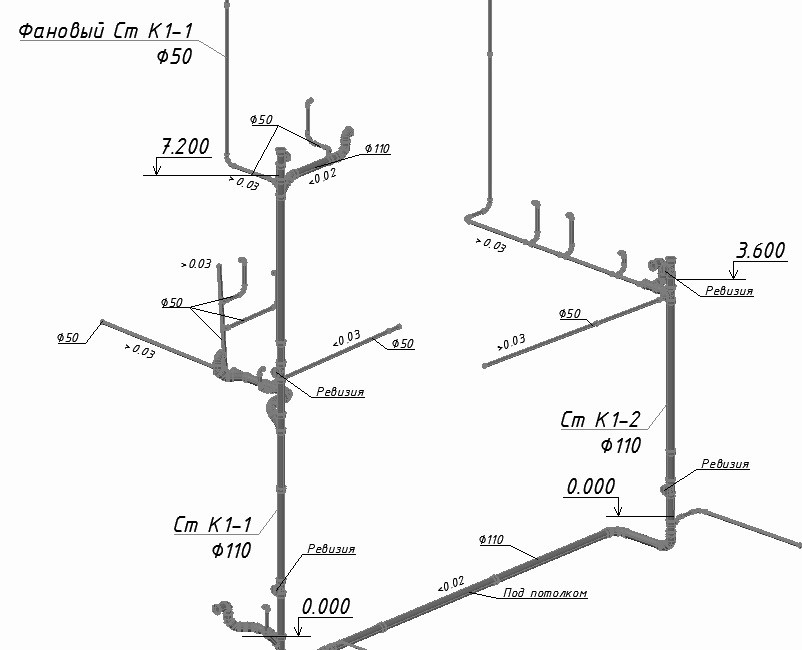

Рисунок 2. Схема разводки для определения количества труб и фасонных частей.

Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».

Выбор материалов

Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).

Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.

Чугун

Чугунная канализация также редко используется в схемах разводки канализации в частных домах:

комплектующие значительно дороже пластиковых;
масса труб затрудняет транспортировку;
монтаж невозможен без бригады помощников;
для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.

Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.

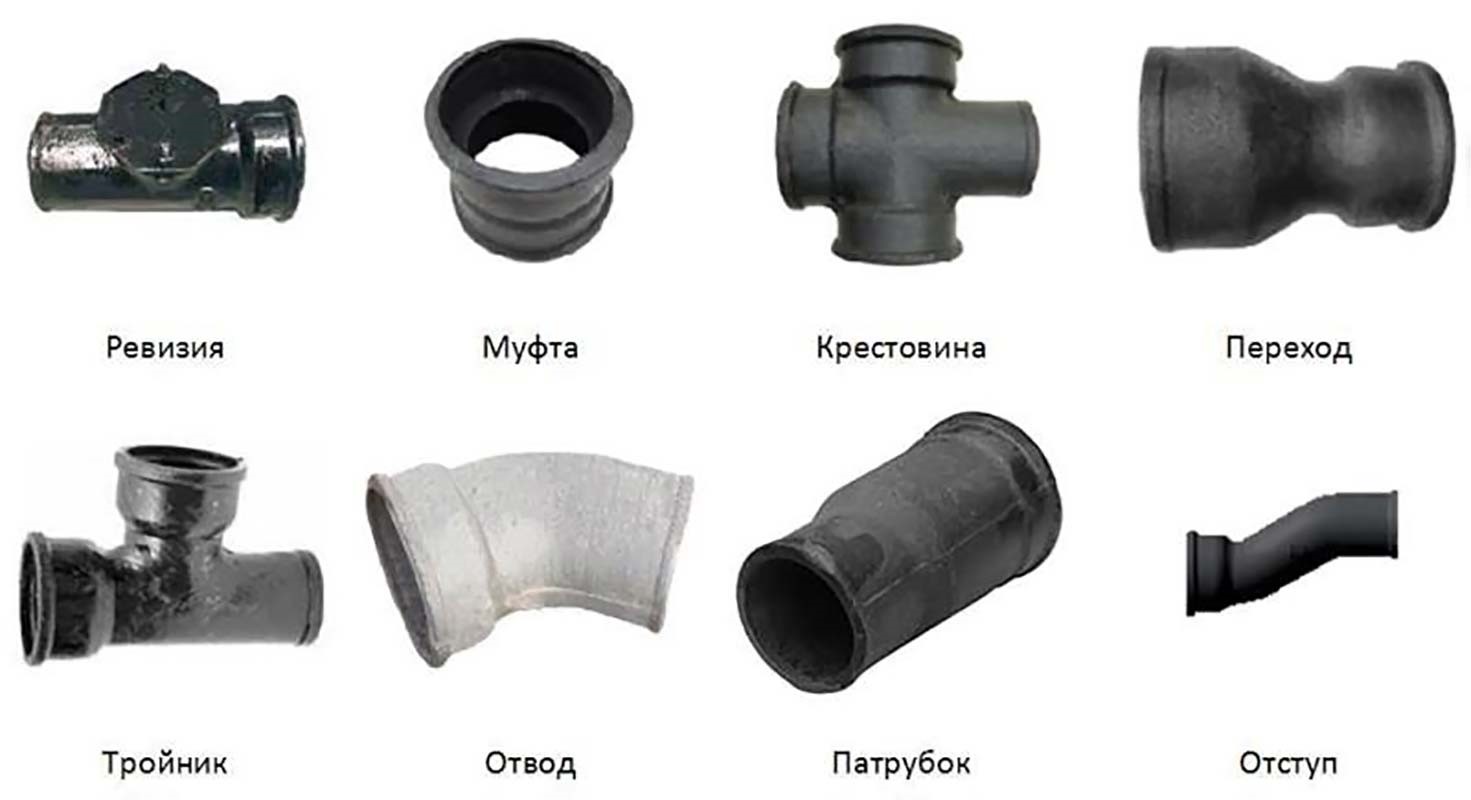

Рисунок 3. Фасонные части из чугуна.

В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».

Пластик

Пластиковые трубы и комплектующие:

долговечны;
не требуют герметизации стыков;
просто монтируются одним человеком;
не подвержены воздействию агрессивных жидкостей.

При покупке учитывают, что «пластик» бывает трёх типов:

Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.

Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.

Рисунок 4. Ассортимент продукции из ПВХ.

Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.

Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.

Сантехприбор	Минимальный внутренний диаметр, мм
Мойка	50
Умывальник	50
Стиральная машина	32
Посудомоечная машина	40
Унитаз	100
Слив для отопительных приборов	32
Стояк в одноэтажном доме	100
Стояк в двухэтажном строении	150

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.
